Vysokorýchlostné priame konektorové spojenia až do 28 Gbit/s
Funkcie
- Priamy konektor
- 20 až 200 kontaktov Rýchlosť
- prenosu dát 28 Gbit/s
- Prúdová zaťažiteľnosť 3,2
- A 500 cyklov zapojenia
- Balenie v páske a kotúči, na podnose Hrúbka
- dcérskej dosky 1,60 mm
Aplikácie
- Vstavaná
- priemyselná automatizácia
- Datacom
EC.8: Prehľad
EC.8 – rovný
EC.8 rovno 20 p Položka č. 408-52020-000-11
EC.8 presne 40 bodov Položka č. 408-52040-000-11
EC.8 rovných 60 bodov Položka č. 408-52060-000-11
EC.8 rovných 60 bodov Položka č. 408-52060-100-11
EC.8 presne 80 bodov Položka č. 408-52080-100-11
EC.8 presne 100 bodov Položka č. 408-52100-100-11
EC.8 rovný 120p Položka č. 408-52120-100-11
EC.8 rovný 140p Položka č. 408-52140-100-11
EC.8 rovný 160p Položka č. 408-52160-100-12
EC.8 rovný 180p Položka č. 408-52180-100-12
EC.8 rovno 200p Položka č. 408-52200-100-12
EC.8 rovno 200p Položka č. 408-52200-103-12
Iný počet stĺpov? Iná výška stohovania? Alternatívne kontaktné nátery? Varianty na mieru? Oneskorené kontakty?
EC.8: Systém priamych konektorov s vysokou rýchlosťou v krvi
Na rozdiel od klasických konektorov sa pri priamom zapojení minimalizujú najrôznejšie prekážky, ako sú zmeny smeru, odrazy a zmeny prierezu, čo zaručuje čistý prenos signálu.
Podrobná správa o vysokorýchlostných vlastnostiach a S-parametre na simuláciu vášho vlastného návrhu sú k dispozícii na vyžiadanie: sales@ept.de
Prehľad podrobností
na kompenzáciu posunu v strede a uhlového posunu pri zasúvaní
na zabezpečenie správneho kontaktu zásuvnej karty
spoľahlivé spájkovanie pri spracovaní
Ochrana proti otočeniu a kompenzácia tolerancií pre zásuvnú kartu
zabraňuje otočeniu konektora na doske
- iný počet pólov
- iné výšky stohov
- alternatívne povrchové úpravy kontaktov
Požiadajte si teraz individuálny konektor
Priamy konektor vs. pár konektorov

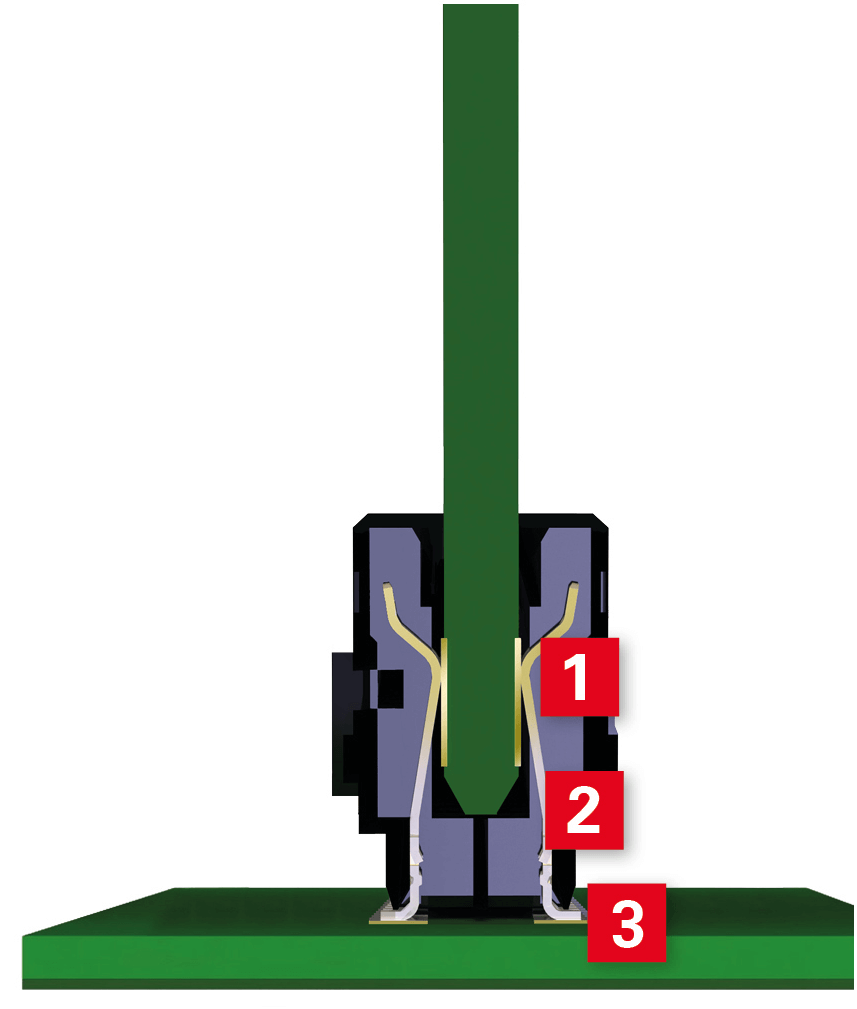

[1] R kontaktný prechod
[2] R kontakt
[3] R pripojovacia plocha

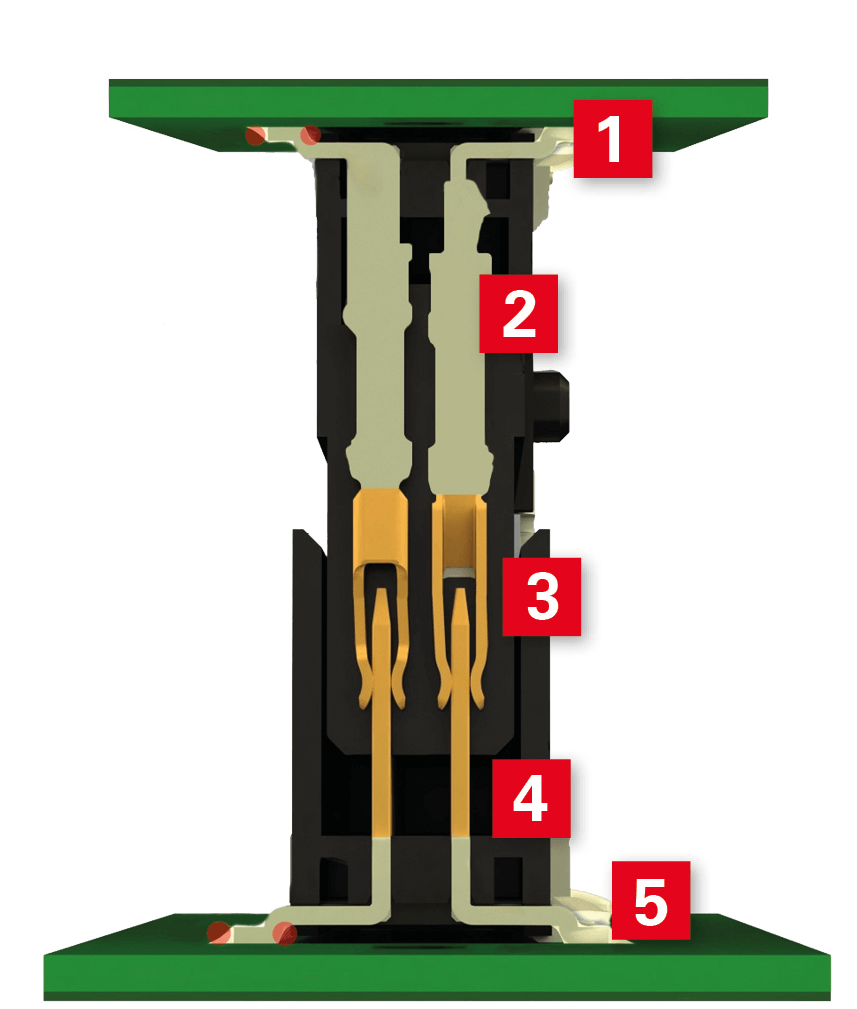

[1] R Pripojovacia plocha
[2] R Kontakt
[3] R Prechod kontaktu
[4] R Kontakt
[5] R Pripojovacia plocha
Tolerancie

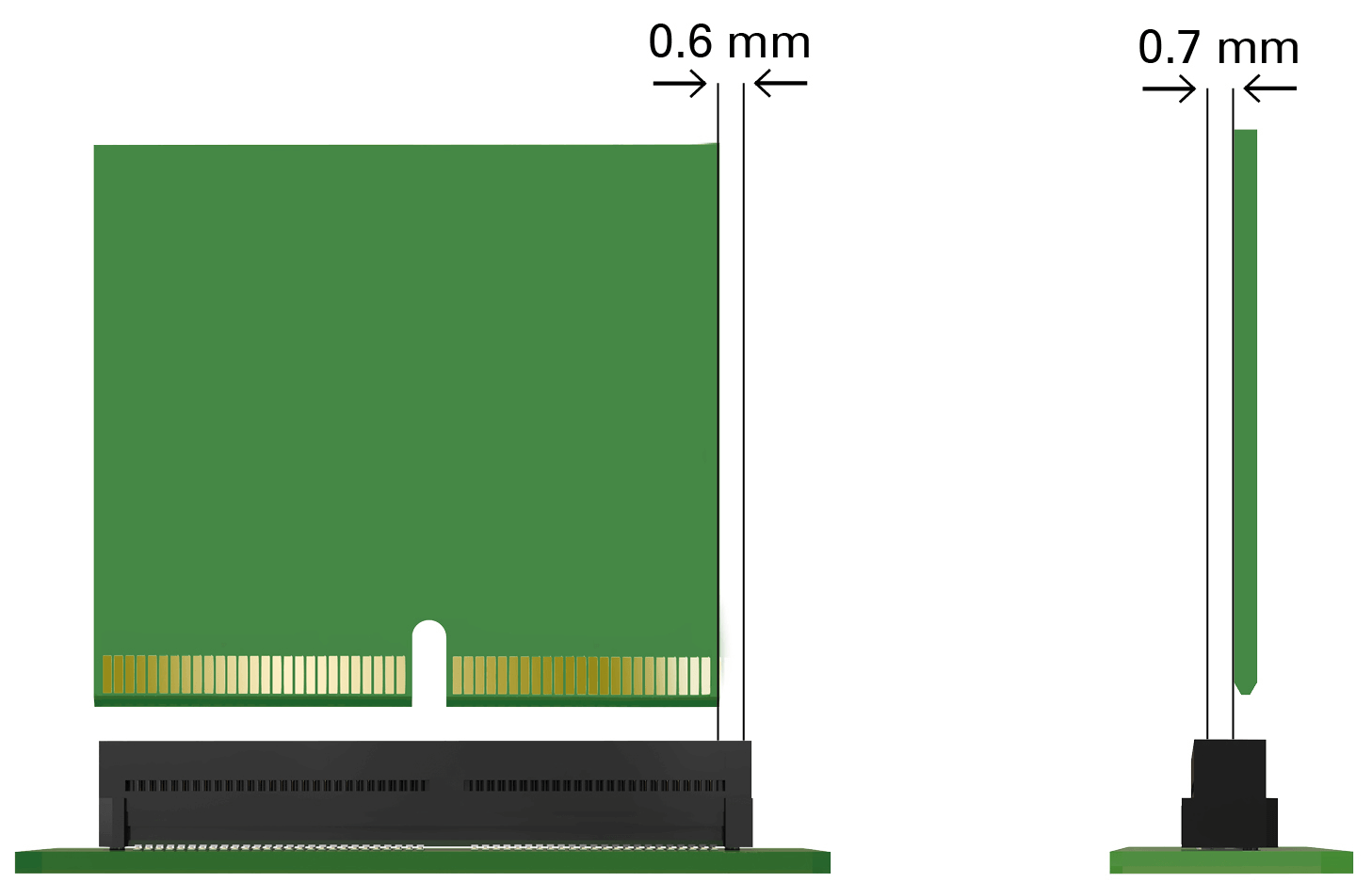

8 Povolené tolerancie posunu
stredu Priame konektory EC.8 tolerujú pri zapájaní posun 0,6 mm v pozdĺžnej osi a 0,7 mm v priečnej osi.

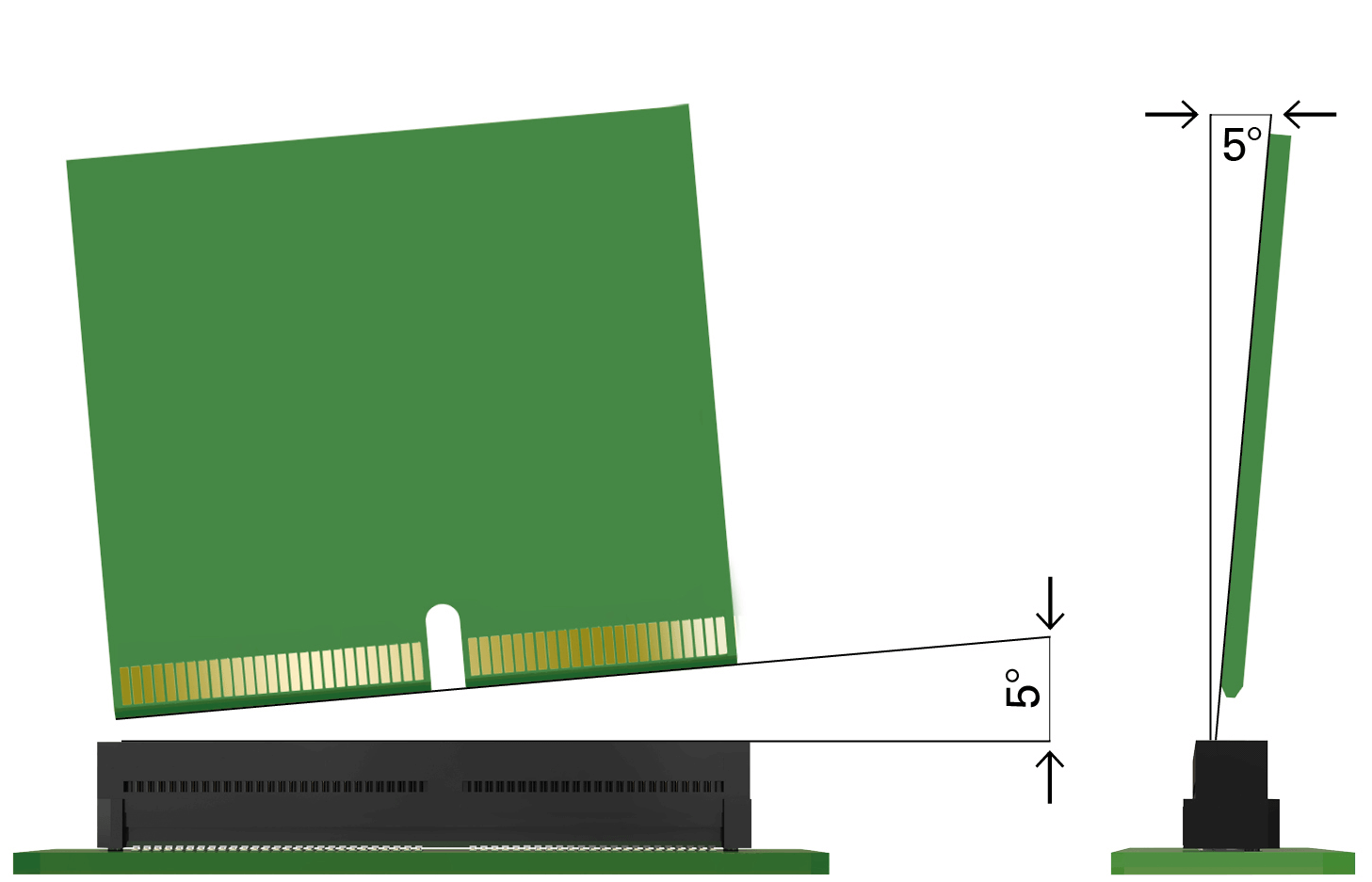

8 Povolené tolerancie uhlového posunutia
Pri priamych konektoroch EC.8 je možné dosku dcérskej karty zasunúť do konektora EC.8 pod uhlom až 5° v pozdĺžnej aj priečnej osi.

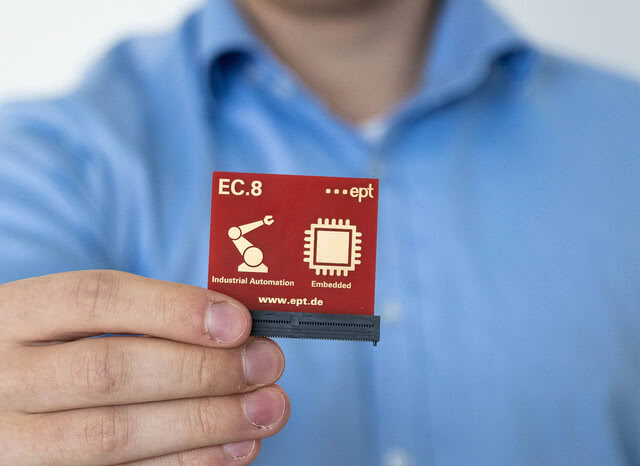

EC.8 Priamy konektor SMT s rozstupom 0,8 mm
Náš konektor EC.8 je vďaka svojej konštrukcii už sám o sebe profesionálom v oblasti vysokých rýchlostí a ponúka prenosové rýchlosti až 28 Gbit/s. Je ideálny pre moderné aplikácie v rámci priemyslu 4.0 a jeho oblastí, ako sú Internet vecí, cloudové alebo edge computing.
Okrem vysokej prenosovej rýchlosti ponúka priamy konektor aj nasledujúce výhody: Priamym kontaktom s
doskou plošných spojov sa šetrí priestor a zdroje. Náklady na materiál a montáž konektorovej lišty totiž úplne odpadajú. Technická výhoda vyplýva zo zníženia odporov a vplyvov, ktoré môžu pôsobiť na signál.
Aby sme mohli dodať vhodný priamy konektor pre každú aplikáciu, ponúkame náš EC.8 v priemyselne overenom rozstupe 0,8 mm s variáciou od 20 do 200 signálnych pinov, voliteľných v krokoch po 20.
Rodina EC.8 prešla rozsiahlym testovacím programom, v ktorom bola preukázaná správna funkcia okrem iného po klimatických podmienkach, nárazovom a vibračnom zaťažení alebo aj po 500 cykloch zapojenia. Zaujalo vás to? Vyžiadajte si hneď správu EC.8 HighSpeed Report a parametre S a presvedčte sa na základe čísel a faktov.
FAQ: Otázky a odpovede týkajúce sa konektorov EC.8 pre dosky s plošnými spojmi SMT
Ako sa spracovávajú priame konektory EC.8?
Priame konektory sa spracovávajú pomocou technológie povrchovej montáže (SMT). Spájkovanie prebieha priamo na doske s plošnými spojmi.
Konektory s počtom pólov od 20 do 140 sa dodávajú v balení typu „tape and reel“, ktoré zodpovedá štandardom na trhu; to umožňuje plne automatické spracovanie pomocou zariadenia typu „pick-and-place“.
Konektory s počtom pólov od 160 do 200 sú štandardne balené v zásobníku, na požiadanie je možné aj balenie typu Tape and Reel. To však používa širšiu pásku, ktorá nie je tak bežne používaná.
Podľa akej špecifikácie/akého rozloženia sa má doska vyrobiť?
Záhyby a rozmery dosky s plošnými spojmi nájdete na nasledujúcom výkrese. Pre zlaté kontaktné plochy odporúčame tvrdé zlato. Ďalšie podrobnosti nájdete vo výkrese produktu.
Prečo by sa mal používať systém priamo zapojiteľných konektorov?
Pomocou systémov s priamym zapojením je možné dosiahnuť vysoké rýchlosti prenosu dát. Na rozdiel od dvojdielnych konektorových systémov tu nedochádza k negatívnym vplyvom druhého konektora na signál. To vyplýva predovšetkým z menšieho počtu kontaktných bodov, menšieho počtu zmien prierezu vodiča a s tým súvisiacich menších zmien smeru signálu.
Takto je možné dosiahnuť vysoký výkon aj pri malom priestorovom nároku. Okrem toho sa v porovnaní s dvojdielnymi konektorovými systémami znižuje priechodný odpor, čo má za následok zvýšenú prúdovú zaťažiteľnosť.
Je systém konektorov EC.8 kompatibilný s bežnými špecifikáciami dcérskych kariet?
Systém konektorov EC.8 podporuje dcérske dosky s hrúbkou 1,60 mm. Pri počte kontaktov 80 a viac je navyše integrovaná priečka, ktorá zabraňuje nesprávnemu zasunutiu. Pri 60-pólovej verzii ju možno voliteľne vynechať.
Systém konektorov EC.8 zodpovedá bežnému trhovému štandardu a je kompatibilný s bežne používanými doskami.
Na aké účely sa používajú priame konektory EC.8?
Vďaka svojej univerzálnosti nachádzajú priame konektory EC.8 široké uplatnenie v mnohých odvetviach. V oblasti automatizačnej techniky a zariadení IoT sa napríklad využívajú vďaka malému rozstupu kontaktov a vysokej rýchlosti prenosu dát.
Aký posun tolerujú priame konektory EC.8 pri zasúvaní dcérskej karty?
Uhlový posun do 5° je prípustný v pozdĺžnom aj priečnom smere.
Posun o 0,7 mm kolmo a 0,6 mm paralelne s pozdĺžnou osou konektora je prípustný.
Aké prenosové rýchlosti je možné dosiahnuť?
Rýchlosť prenosu dát je 28 Gbit/s. Nasledujúci graf znázorňuje priebeh vložného útlmu v závislosti od frekvencie.
Aké prúdy je možné prenášať?
140-pólový konektor prenáša prúd až 3,2 A pri okolitej teplote 20 °C. Pre podrobnejšie informácie nás neváhajte kontaktovať na adrese sales@ept.de
Sú konektory EC.8 komponentmi s certifikáciou UL?
Áno, konektory EC.8 od spoločnosti ept sú v USA a Kanade certifikované podľa UL.
Sú konektory EC.8 v súlade so smernicou RoHS?
RoHS (Restriction of the use of certain Hazardous Substances) je smernica o obmedzení používania určitých nebezpečných látok v elektrických a elektronických zariadeniach.
Potvrdzujeme, že konektory EC.8 od spoločnosti ept sú v súlade so smernicou RoHS 2011/65/EÚ, ako vyplýva z potvrdenia o zhode s RoHS. Bližšie informácie nájdete v časti RoHS & REACH
