PC/104, PC/104-Plus
PC/104 a PC/104-Plus sú štandardy pre moduly typu Computer on Module (CoM), ktoré sa používajú v priemyselných počítačoch. Na rozdiel od iných známych formátov sa tieto moduly stohujú. Týmto spôsobom je možné vytvárať komplexné výpočtové systémy. PC/104 a PC/104-Plus ponúkajú úplnú hardvérovú a softvérovú kompatibilitu v extrémne malom formáte (96 mm x 90 mm) so štandardizovaným zbernicovým systémom (ISA). Vďaka tejto štandardizácii je možné kombinovať rôzne karty PC/104 na splnenie definovanej úlohy.
Funkcie
- Osvedčená technológia vtláčania od spoločnosti ept s Tcom press®
- PC/104-Plus aj s rozstupom
- 22 mm; kryty sú k dispozícii ako príslušenstvo
- ; možné
- úpravy počtu kontaktov a/alebo mechanickej odolnosti; rozstup 2,54 mm
Aplikácie
- Board-to-Board pre rozstup dosiek 15,24 mm a 22 mm
PC/104: Prehľad
Filtre

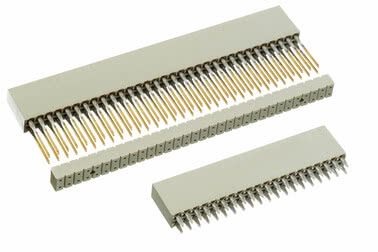

PC/104 konektor
PC/104 konektor Položka č. 962-40202-03
Dĺžka konektora 3,4 mm, Počet 40, Stupeň kvality 3
Paralelné
Spájkované pokovovanie priechodných otvorov
PC/104 konektor Položka č. 962-40206-03
Dĺžka konektora 3,4 mm, Počet 40, Stupeň kvality 2
Paralelné
Spájkované pokovovanie priechodných otvorov
PC/104 konektor Položka č. 962-40322-03
Dĺžka konektora 3,4 mm, Počet 64, Stupeň kvality 3
Paralelné
Spájkované pokovovanie priechodných otvorov
PC/104 konektor Položka č. 962-40326-03
Dĺžka konektora 3,4 mm, Počet 64, Stupeň kvality 2
Paralelné
Spájkované pokovovanie priechodných otvorov
PC/104 konektor Položka č. 962-60202-03
Dĺžka konektora 3,4 mm, Počet 40, Stupeň kvality 3
Paralelné
Technológia lisovania
PC/104 konektor Položka č. 962-60202-12
Dĺžka pripojenia 12,2 mm, Počet 40, Stupeň kvality 3
Paralelné
Technológia lisovania
PC/104 konektor Položka č. 962-60206-03
Dĺžka konektora 3,4 mm, Počet 40, Stupeň kvality 2
Paralelné
Technológia lisovania
PC/104 konektor Položka č. 962-60206-12
Dĺžka pripojenia 12,2 mm, Počet 40, Stupeň kvality 2
Paralelné
Technológia lisovania
PC/104 konektor Položka č. 962-60322-03
Dĺžka konektora 3,4 mm, Počet 64, Stupeň kvality 3
Paralelné
Technológia lisovania
PC/104 konektor Položka č. 962-60322-12
Dĺžka pripojenia 12,2 mm, Počet 64, Stupeň kvality 3
Paralelné
Technológia lisovania
PC/104 konektor Položka č. 962-60326-03
Dĺžka konektora 3,4 mm, Počet 64, Stupeň kvality 2
Paralelné
Technológia lisovania
PC/104 konektor Položka č. 962-60326-12
Dĺžka pripojenia 12,2 mm, Počet 64, Stupeň kvality 2
Paralelné
Technológia lisovania

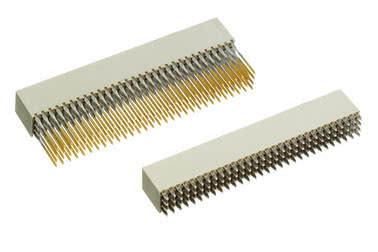

Konektor PC/104-Plus
Konektor PC/104-Plus Položka č. 272-30000-31
Dĺžka pripojenia 2,8 mm, Počet 60, Stupeň kvality 3
Paralelné
Technológia lisovania
Konektor PC/104-Plus
Konektor PC/104-Plus Položka č. 264-40303-02
Dĺžka pripojenia 2,8 mm, Počet 120, Stupeň kvality 3
Paralelné
Spájkované pokovovanie priechodných otvorov
Konektor PC/104-Plus Položka č. 264-60303-02
Dĺžka pripojenia 2,8 mm, Počet 120, Stupeň kvality 3
Paralelné
Technológia lisovania
Konektor PC/104-Plus Položka č. 264-60303-12
Dĺžka pripojenia 12 mm, Počet 120, Stupeň kvality 3
Paralelné
Technológia lisovania

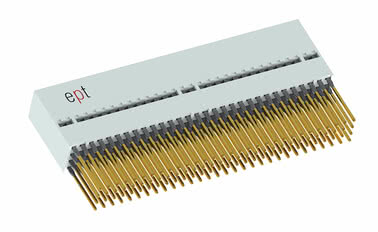

PC/104-Plus konektor 22 mm
PC/104-Plus konektor 22 mm Položka č. 264-61303-02
Dĺžka pripojenia 2,8 mm, Počet 120, Stupeň kvality 3, pre rozstup dosiek 22 mm
Paralelné
Technológia lisovania
PC/104-Plus konektor 22 mm Položka č. 264-61303-12
Dĺžka pripojenia 12 mm, Počet 120, Stupeň kvality 3, pre rozstup dosiek 22 mm
Paralelné
Technológia lisovania

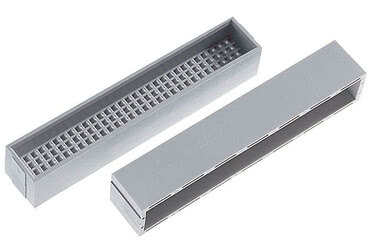

Príslušenstvo pre PC/104-Plus
Distančné podložky PC/104-Plus Položka č. 264-16302
Počet 120
Kryt PC/104-Plus Položka č. 264-17302
Počet 120
Iný počet stĺpov? Iná výška stohovania? Alternatívne kontaktné nátery? Varianty na mieru? Oneskorené kontakty?
Funkcie
Konektory PC/104 a PC/104-Plus presviedčajú osvedčenou technológiou lisovania Tcom press® od spoločnosti ept. Umožňujú realizovať rozstupy dosiek s plošnými spojmi 15,24 mm a 22 mm. Úpravy počtu kontaktov a/alebo mechanickej odolnosti vám poskytujú možnosť nájsť úplne individuálne riešenia.
Prehľad podrobností
Prehľad podrobností
Vyrobíme pre vás presne na mieru vyrobené, individuálne konektory pre vašu aplikáciu.
o individuálny konektor už
teraz
- iný počet pólov
- iné výšky stohovania
- alternatívne povrchové úpravy kontaktov
o individuálny konektor už
teraz
Štandard PC/104 a PC/104-Plus
Vzhľadom na stále výkonnejšie komponenty sa rozšírenie systému PC/104 o rýchlejší zbernicový systém stalo nevyhnutným. Preto bol systém PC/104 doplnený o zbernicu PCI. Toto rozšírenie bolo v špecifikácii označené ako PC/104-Plus.
Konektory PC/104 a
PC/104-Plus Zatiaľ čo zbernica PC/104 pozostáva z dvoch konektorov s 40 a 64 pinmi, ktoré je možné zapojiť paralelne, s rozstupom 2,54 mm, v prípade PC/104-Plus je k dispozícii už 120 pinov v rozstupe 2,00 mm v 4 radoch.

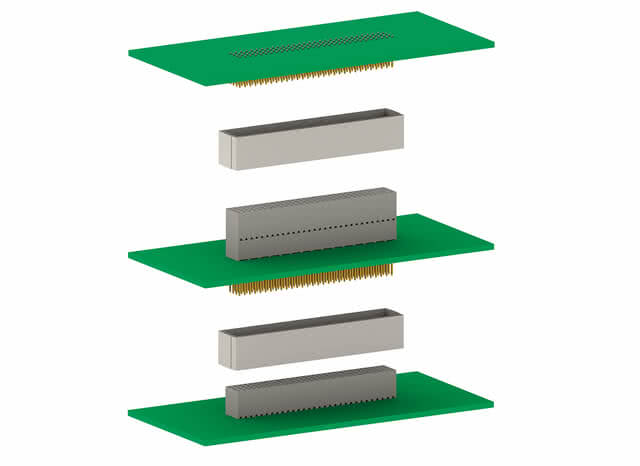

Vďaka použitiu konektorov s prechodovou zónou (dlhé piny) v technike lisovania je možné pohodlne stohovať viac dosiek na seba (pozri obrázok). Vzdialenosti špecifikované konzorciom PC/104 sa dodržiavajú použitím rozpierok a krytov.
Dodatočné použitie rozpieracích čapov už teda nie je potrebné.
Konektory PC/104 a
PC/104-Plus Zatiaľ čo zbernica PC/104 pozostáva z dvoch konektorov s 40 a 64 pinmi, ktoré je možné zapojiť paralelne, s rozstupom 2,54 mm, v prípade PC/104-Plus je k dispozícii už 120 pinov v rozstupe 2,00 mm v 4 radoch.
Vďaka použitiu konektorov s prechodovou zónou (dlhé piny) v technike lisovania je možné pohodlne stohovať viac dosiek na seba (pozri obrázok). Vzdialenosti špecifikované konzorciom PC/104 sa dodržiavajú použitím rozpierok a krytov.
Dodatočné použitie rozpieracích čapov už teda nie je potrebné.
Pohľad vývojára
„Konektory ept sa vyznačujú najvyššou kvalitou lisovania, čo je zrejmé najmä z čistého lisovania kontaktných kolíkov. Vďaka kvalite spracovania a dostupným triedam kvality je zaručený vysoký počet zapájacích cyklov. Konektory ept PC/104 a PC/104-Plus sa dodávajú s na trhu známou a osvedčenou lisovacou zónou Tcom press® a zabezpečujú tak najvyššiu spoľahlivosť vo všetkých možných aplikáciách.
Pružinové lišty sa pri tomto konektore vtláčajú pomocou jednoduchého vtláčacieho nástroja s plochou doskou. Tým sa eliminujú náklady na náročné ručné spájkovanie a nevzniká potreba dodatočnej úpravy na prepojovacích kolíkoch. (spájkovacie mostíky, kvapky cínu) Pri lisovaní pružinových lišt s prechodovými kolíkmi sa zospodu nasunie vodiace teleso, ktoré stabilizuje prechodové kolíky. Okrem toho slúži ako rozpierka, čím sa pri zasúvaní modulov dosiahne vzdialenosť 0,6".
Pružinové lišty sa pri tomto konektore vtláčajú pomocou jednoduchého vtláčacieho nástroja s plochou doskou. Tým sa eliminujú náklady na náročné ručné spájkovanie a nevzniká potreba dodatočnej úpravy na prepojovacích kolíkoch. (spájkovacie mostíky, kvapky cínu) Pri lisovaní pružinových lišt s prechodovými kolíkmi sa zospodu nasunie vodiace teleso, ktoré stabilizuje prechodové kolíky. Okrem toho slúži ako rozpierka, čím sa pri zasúvaní modulov dosiahne vzdialenosť 0,6".
FAQ: Otázky a odpovede týkajúce sa PC/104, PC/104-Plus
Je izolačné telo konektorov PC/104 a PC/104 Plus na zasúvanie k dispozícii v rôznych farbách? Je potrebné objednať konštrukčné prvky zásuvných konektorov PC/104 a PC/104 Plus samostatne ako príslušenstvo? Čím sa vyznačujú konektory PC/104 a PC/104 Plus?
Je izolačné telo konektorov PC/104 a PC/104 Plus na zasúvanie k dispozícii v rôznych farbách?
Zásuvné konektory PC/104 a PC/104 Plus sú v spoločnosti ept k dispozícii v šedej a čiernej farbe.
Je potrebné objednať konštrukčné prvky zásuvných konektorov PC/104 a PC/104 Plus samostatne ako príslušenstvo?
Vodiaca lišta, ktorá počas procesu vtláčania stabilizuje prechodový čap, patrí k štandardnej výbave vtláčacích konektorov.
Čím sa vyznačujú konektory PC/104 a PC/104 Plus?
Konektory PC/104 a PC/104-Plus presviedčajú osvedčenou technikou lisovania Tcom press® od spoločnosti ept. Okrem toho tieto konektory umožňujú realizovať rozstupy medzi doskami plošných spojov 15,24 mm a 22 mm.
