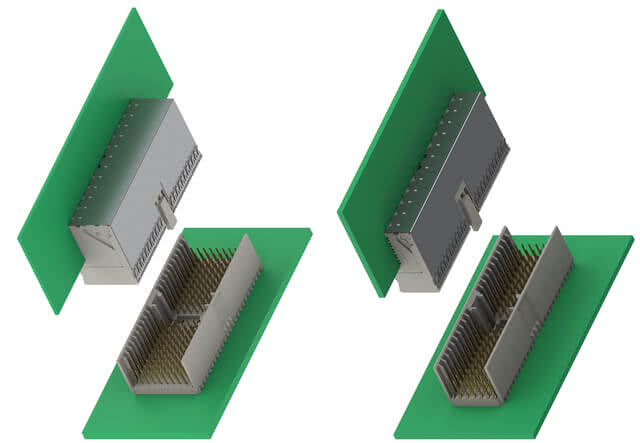

Hard Metric (konektor) podľa normy IEC 61076-4-101, rozteč 2 mm
Vysoká hustota kontaktov: Sériakonektorov hm2.0 s pevným rozstupom bola vyvinutá v súlade s medzinárodnou normou IEC 61076-4-101. Tienený konektor typu „ konektor “ s rozstupom 2,0 mm ( rozteč ) je vhodný pre aplikácie, ktoré vyžadujú vysokú hustotu kontaktov a spoľahlivosť. Tento konektorový systém sa tak teší veľkej obľube v oblasti backplane. Štandardizácia zaručuje kompatibilitu konektor medzi rôznymi výrobcami.
Funkcie
- Široký výber typov konštrukcií
- Modulárne konektory typu „ konektor “ v rozstupoch rozteč 2 mm
- 5 alebo 8 signálnych radov
- 12 rôznych dĺžok kolíkov
- Možnosť individuálneho usporiadania komponentov
- K dispozícii s alebo bez konektorov typu „ tienenie “
- Možné prenosové rýchlosti až 3,125 Gbit/s
- Robustná konštrukcia
- Príslušenstvo, ako sú kryty a systémy kódovania
Aplikácie
- Telekomunikácie
- , sieťové
- systémy, CompactPCI
- , zdravotnícka technika,
- priemyselné počítače (IPC)
hm2.0: Prehľad
Filtre
perové lišty

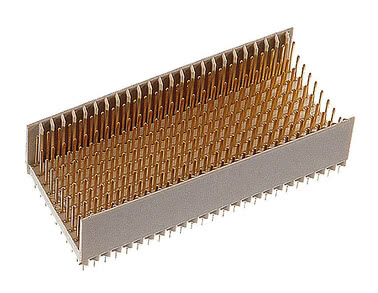

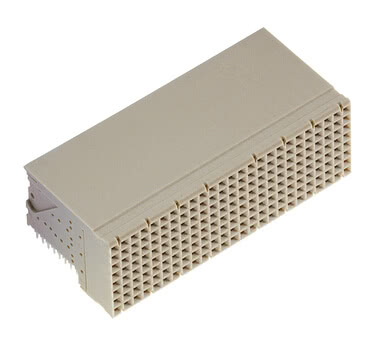

hm2.0 konektor typu E Položka č. 246-21300-15
Počet 200, Dĺžka pripojenia 2,9 mm, pre dosky s hrúbkou minimálne 1,44 mm, k dispozícii s tienením aj bez tienenia, testované podľa normy IEC 61076-4-101
Pravouhlé
Technológia lisovania

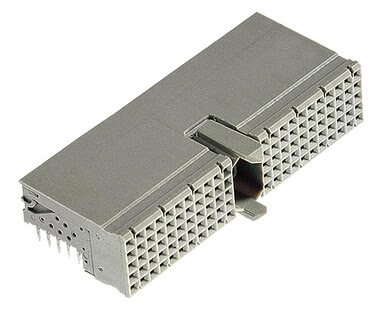

hm2.0 konektor typu A Položka č. 244-11000-15
Počet 110, Dĺžka pripojenia 2,9 mm, pre dosky s hrúbkou minimálne 1,44 mm, bez tienenia, testované podľa normy IEC 61076-4-101
Pravouhlé
Technológia lisovania
hm2.0 konektor typu A Položka č. 244-11300-15
Počet 110, Dĺžka pripojenia 2,9 mm, pre dosky s hrúbkou minimálne 1,44 mm, s tienením, testované podľa normy IEC 61076-4-101
Pravouhlé
Technológia lisovania
hm2.0 konektor typu A Položka č. 244-11305-15
Počet 90, Dĺžka pripojenia 2,9 mm, pre dosky s hrúbkou minimálne 1,44 mm, s tienením, testované podľa normy IEC 61076-4-101
Pravouhlé
Technológia lisovania
hm2.0 konektor typu A Položka č. 244-11306-15
Počet 90, Dĺžka pripojenia 2,9 mm, pre dosky s hrúbkou minimálne 1,44 mm, s tienením, testované podľa normy IEC 61076-4-101
Pravouhlé
Technológia lisovania

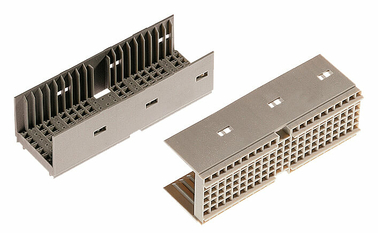

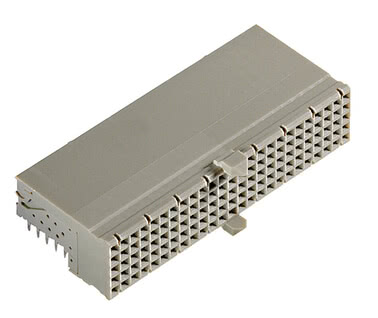

hm2.0 konektor typu AB25 Položka č. 244-61000-15
Počet 125, Dĺžka pripojenia 2,9 mm, pre dosky s hrúbkou minimálne 1,44 mm, bez tienenia, testované podľa normy IEC 61076-4-101
Pravouhlé
Technológia lisovania
hm2.0 konektor typu AB25 Položka č. 244-61300-15
Počet 125, Dĺžka pripojenia 2,9 mm, pre dosky s hrúbkou minimálne 1,44 mm, s tienením, testované podľa normy IEC 61076-4-101
Pravouhlé
Technológia lisovania

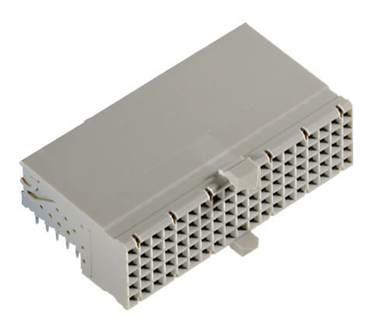

hm2.0 konektor typu AB19 Položka č. 244-63000-15
Počet 95, Dĺžka pripojenia 2,9 mm, pre dosky s hrúbkou minimálne 1,44 mm, bez tienenia, testované podľa normy IEC 61076-4-101
Pravouhlé
Technológia lisovania
hm2.0 konektor typu AB19 Položka č. 244-63300-15
Počet 95, Dĺžka pripojenia 2,9 mm, pre dosky s hrúbkou minimálne 1,44 mm, s tienením, testované podľa normy IEC 61076-4-101
Pravouhlé
Technológia lisovania

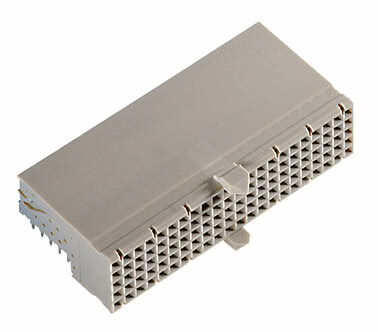

hm2.0 konektor typu AB22 Položka č. 244-62000-15
Počet 110, Dĺžka pripojenia 2,9 mm, pre dosky s hrúbkou minimálne 1,44 mm, bez tienenia, testované podľa normy IEC 61076-4-101
Pravouhlé
Technológia lisovania
hm2.0 konektor typu AB22 Položka č. 244-62300-15
Počet 110, Dĺžka pripojenia 2,9 mm, pre dosky s hrúbkou minimálne 1,44 mm, s tienením, testované podľa normy IEC 61076-4-101
Pravouhlé
Technológia lisovania
hm2.0 konektor typu B25 Položka č. 244-21000-15
Počet 125, Dĺžka pripojenia 2,9 mm, pre dosky s hrúbkou minimálne 1,44 mm, bez tienenia, testované podľa normy IEC 61076-4-101
Pravouhlé
Technológia lisovania
hm2.0 konektor typu B25 Položka č. 244-21300-15
Počet 125, Dĺžka pripojenia 2,9 mm, pre dosky s hrúbkou minimálne 1,44 mm, s tienením, testované podľa normy IEC 61076-4-101
Pravouhlé
Technológia lisovania

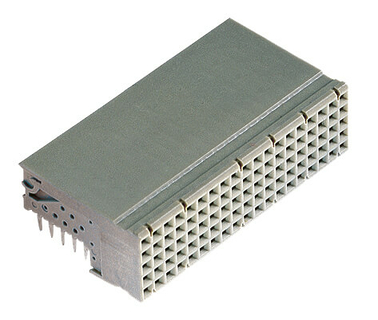

hm2.0 konektor typu B19 Položka č. 244-23000-15
Počet 95, Dĺžka pripojenia 2,9 mm, pre dosky s hrúbkou minimálne 1,44 mm, bez tienenia, testované podľa normy IEC 61076-4-101
Pravouhlé
Technológia lisovania
hm2.0 konektor typu B19 Položka č. 244-23300-15
Počet 95, Dĺžka pripojenia 2,9 mm, pre dosky s hrúbkou minimálne 1,44 mm, s tienením, testované podľa normy IEC 61076-4-101
Pravouhlé
Technológia lisovania

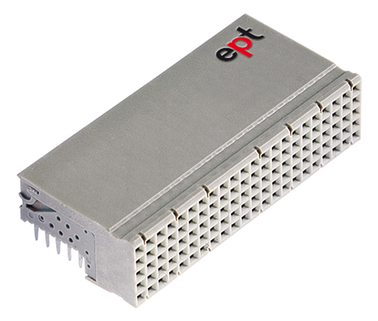

hm2.0 konektor typu B22 Položka č. 244-22000-15
Počet 110, Dĺžka pripojenia 2,9 mm, pre dosky s hrúbkou minimálne 1,44 mm, bez tienenia, testované podľa normy IEC 61076-4-101
Pravouhlé
Technológia lisovania
hm2.0 konektor typu B22 Položka č. 244-22300-15
Počet 110, Dĺžka pripojenia 2,9 mm, pre dosky s hrúbkou minimálne 1,44 mm, s tienením, testované podľa normy IEC 61076-4-101
Pravouhlé
Technológia lisovania

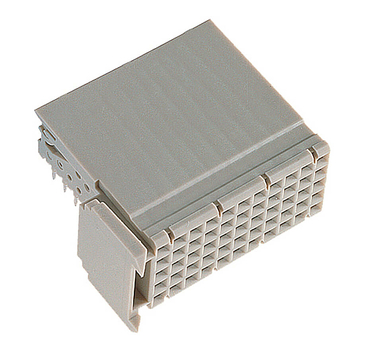

hm2.0 konektor typu C Položka č. 244-31000-15
Počet 55, Dĺžka pripojenia 2,9 mm, pre dosky s hrúbkou minimálne 1,44 mm, bez tienenia, testované podľa normy IEC 61076-4-101
Pravouhlé
Technológia lisovania
hm2.0 konektor typu C Položka č. 244-31300-15
Počet 55, Dĺžka pripojenia 2,9 mm, pre dosky s hrúbkou minimálne 1,44 mm, s tienením, testované podľa normy IEC 61076-4-101
Pravouhlé
Technológia lisovania

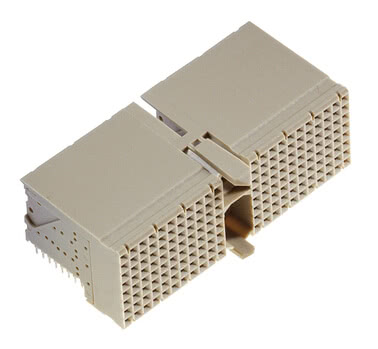

hm2.0 konektor typu D Položka č. 246-11000-15
Počet 176, Dĺžka pripojenia 2,9 mm, pre dosky s hrúbkou minimálne 1,44 mm, k dispozícii s tienením aj bez tienenia, testované podľa normy IEC 61076-4-101
Pravouhlé
Technológia lisovania
hm2.0 konektor typu D Položka č. 246-11300-15
Počet 176, Dĺžka pripojenia 2,9 mm, pre dosky s hrúbkou minimálne 1,44 mm, k dispozícii s tienením aj bez tienenia, testované podľa normy IEC 61076-4-101
Pravouhlé
Technológia lisovania

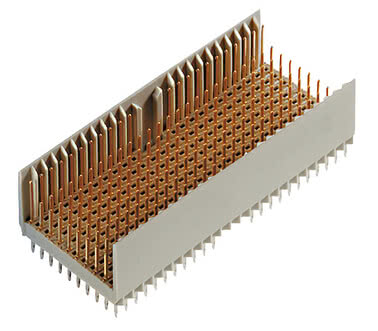

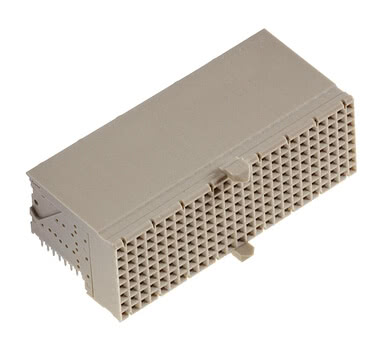

hm2.0 konektor s kolíkovým radom, typ DE Položka č. 246-61000-15
Počet 200, Dĺžka pripojenia 2,9 mm, pre dosky s hrúbkou minimálne 1,44 mm, k dispozícii s tienením aj bez tienenia, testované podľa normy IEC 61076-4-101
Pravouhlé
Technológia lisovania
hm2.0 konektor s kolíkovým radom, typ DE Položka č. 246-61300-15
Počet 200, Dĺžka pripojenia 2,9 mm, pre dosky s hrúbkou minimálne 1,44 mm, k dispozícii s tienením aj bez tienenia, testované podľa normy IEC 61076-4-101
Pravouhlé
Technológia lisovania
hm2.0 konektor typu E Položka č. 246-21000-15
Počet 200, Dĺžka pripojenia 2,9 mm, pre dosky s hrúbkou minimálne 1,44 mm, k dispozícii s tienením aj bez tienenia, testované podľa normy IEC 61076-4-101
Pravouhlé
Technológia lisovania

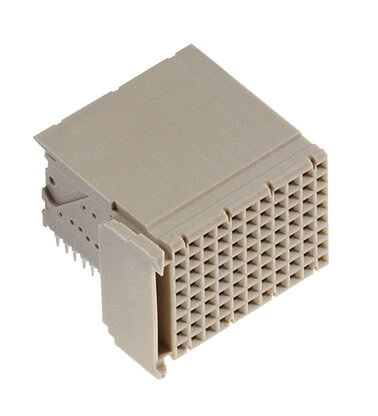

hm2.0 konektor typu F Položka č. 246-31000-15
Počet 88, Dĺžka pripojenia 2,9 mm, pre dosky s hrúbkou minimálne 1,44 mm, k dispozícii s tienením aj bez tienenia, testované podľa normy IEC 61076-4-101
Pravouhlé
Technológia lisovania
hm2.0 konektor typu F Položka č. 246-31300-15
Počet 88, Dĺžka pripojenia 2,9 mm, pre dosky s hrúbkou minimálne 1,44 mm, k dispozícii s tienením aj bez tienenia, testované podľa normy IEC 61076-4-101
Pravouhlé
Technológia lisovania

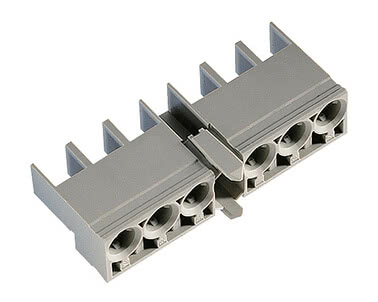

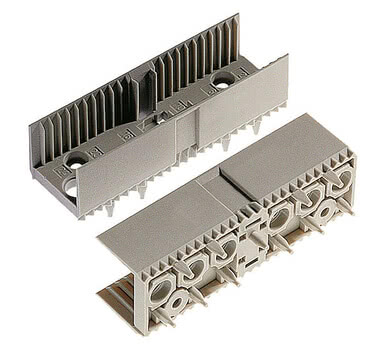

hm2.0 konektor typu L Položka č. 244-51000
pre dosky s hrúbkou minimálne 1,44 mm, testované podľa normy IEC 61076-4-101
Pravouhlé
Technológia lisovania
Napájanie

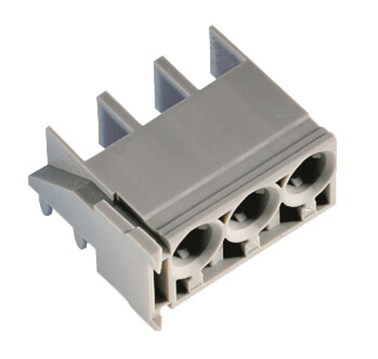

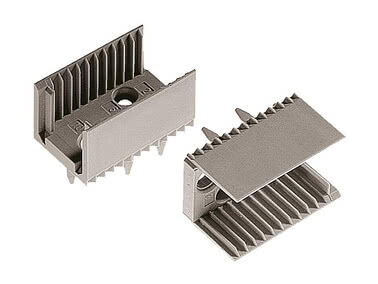

hm2.0 konektor typu N Položka č. 244-52000
pre dosky s hrúbkou minimálne 1,44 mm, testované podľa normy IEC 61076-4-101
Pravouhlé
Technológia lisovania
Napájanie
hm2.0 konektor typu A15 Položka č. 244-13000-15
Počet 60, Dĺžka pripojenia 2,9 mm, pre dosky s hrúbkou minimálne 1,44 mm, bez tienenia, testované podľa normy IEC 61076-4-101
Pravouhlé
Technológia lisovania
Nôžové lišty

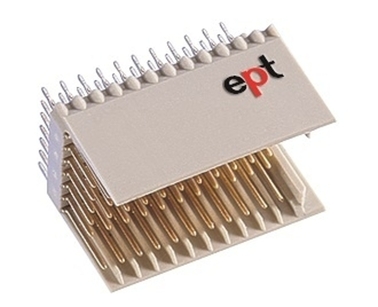

hm2.0 Sada nožov, typ C Položka č. 243-31320-15
Počet 77, Dĺžka pripojenia 3,7 mm, pre hrúbku dosky s plošnými spojmi > 2,2 mm, testované podľa normy IEC 61076-4-101
Pravouhlé
Technológia lisovania

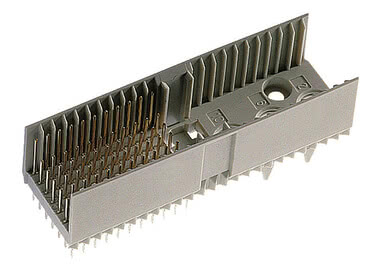

hm2.0 Séria nožov, typ M Položka č. 243-41010-15
Počet 55, Dĺžka pripojenia 3,7 mm, pre hrúbku dosky s plošnými spojmi > 2,2 mm, testované podľa normy IEC 61076-4-101
Pravouhlé
Technológia lisovania
Napájanie
hm2.0 Séria nožov, typ M Položka č. 243-41310-15
Počet 77, Dĺžka pripojenia 3,7 mm, pre hrúbku dosky s plošnými spojmi > 2,2 mm, testované podľa normy IEC 61076-4-101
Pravouhlé
Technológia lisovania
Napájanie

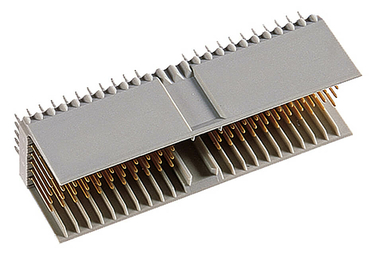

hm2.0 Sada nožov, typ A Položka č. 243-11010-15
Počet 110, Dĺžka pripojenia 3,7 mm, pre hrúbku dosky s plošnými spojmi > 2,2 mm, testované podľa normy IEC 61076-4-101
Pravouhlé
Technológia lisovania
hm2.0 Sada nožov, typ A Položka č. 243-11310-15
Počet 154, Dĺžka pripojenia 3,7 mm, pre hrúbku dosky s plošnými spojmi > 2,2 mm, testované podľa normy IEC 61076-4-101
Pravouhlé
Technológia lisovania
hm2.0 Sada nožov, typ A Položka č. 243-11322-15
Počet 154, Dĺžka pripojenia 3,7 mm, pre hrúbku dosky s plošnými spojmi > 2,2 mm, testované podľa normy IEC 61076-4-101
Pravouhlé
Technológia lisovania
hm2.0 Sada nožov, typ A Položka č. 243-11323-15
Počet 100, Dĺžka pripojenia 3,7 mm, pre hrúbku dosky s plošnými spojmi > 2,2 mm, testované podľa normy IEC 61076-4-101
Pravouhlé
Technológia lisovania
hm2.0 Sada nožov, typ A Položka č. 243-11360-15F
Počet 154, Dĺžka pripojenia 14,5 mm, pre hrúbku dosky s plošnými spojmi > 2,2 mm, testované podľa normy IEC 61076-4-101
Pravouhlé
Technológia lisovania
hm2.0 Sada nožov, typ A Položka č. 243-11709-15F
Počet 100, Dĺžka pripojenia 16 mm, pre hrúbku dosky s plošnými spojmi > 2,2 mm, testované podľa normy IEC 61076-4-101
Pravouhlé
Technológia lisovania
hm2.0 Sada nožov, typ A Položka č. 243-11710-15F
Počet 154, Dĺžka pripojenia 16 mm, pre hrúbku dosky s plošnými spojmi > 2,2 mm, testované podľa normy IEC 61076-4-101
Pravouhlé
Technológia lisovania
hm2.0 Sada nožov, typ A Položka č. 243-11715-15F
Počet 154, Dĺžka pripojenia 16 mm, pre hrúbku dosky s plošnými spojmi > 2,2 mm, testované podľa normy IEC 61076-4-101
Pravouhlé
Technológia lisovania
hm2.0 Sada nožov, typ A Položka č. 243-11734-15F
Počet 154, Dĺžka pripojenia 14,5 mm, pre hrúbku dosky s plošnými spojmi > 2,2 mm, testované podľa normy IEC 61076-4-101
Pravouhlé
Technológia lisovania

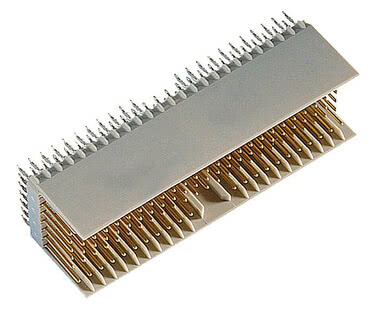

hm2.0 Sada nožov, typ AB25 Položka č. 243-61010-15
Počet 125, Dĺžka pripojenia 3,7 mm, pre hrúbku dosky s plošnými spojmi > 2,2 mm, testované podľa normy IEC 61076-4-101
Pravouhlé
Technológia lisovania
hm2.0 Sada nožov, typ AB25 Položka č. 243-61310-15
Počet 169, Dĺžka pripojenia 3,7 mm, pre hrúbku dosky s plošnými spojmi > 2,2 mm, testované podľa normy IEC 61076-4-101
Pravouhlé
Technológia lisovania
hm2.0 Sada nožov, typ AB25 Položka č. 243-61320-15
Počet 169, Dĺžka pripojenia 3,7 mm, pre hrúbku dosky s plošnými spojmi > 2,2 mm, testované podľa normy IEC 61076-4-101
Pravouhlé
Technológia lisovania
hm2.0 Sada nožov, typ AB25 Položka č. 243-61360-15F
Počet 169, Dĺžka pripojenia 14,5 mm, pre hrúbku dosky s plošnými spojmi > 2,2 mm, testované podľa normy IEC 61076-4-101
Pravouhlé
Technológia lisovania

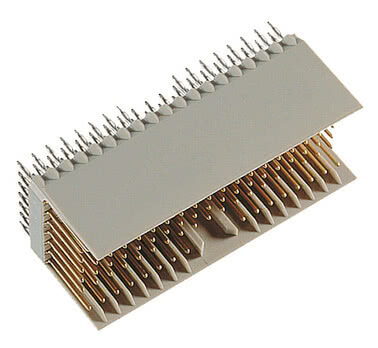

hm2.0 Sada nožov, typ AB19 Položka č. 243-63010-15
Počet 95, Dĺžka pripojenia 3,7 mm, pre hrúbku dosky s plošnými spojmi > 2,2 mm, testované podľa normy IEC 61076-4-101
Pravouhlé
Technológia lisovania
hm2.0 Sada nožov, typ AB19 Položka č. 243-63310-15
Počet 127, Dĺžka pripojenia 3,7 mm, pre hrúbku dosky s plošnými spojmi > 2,2 mm, testované podľa normy IEC 61076-4-101
Pravouhlé
Technológia lisovania
hm2.0 Sada nožov, typ AB19 Položka č. 243-63320-15
Počet 127, Dĺžka pripojenia 3,7 mm, pre hrúbku dosky s plošnými spojmi > 2,2 mm, testované podľa normy IEC 61076-4-101
Pravouhlé
Technológia lisovania
hm2.0 Sada nožov, typ AB19 Položka č. 243-63360-15F
Počet 127, Dĺžka pripojenia 14,5 mm, pre hrúbku dosky s plošnými spojmi > 2,2 mm, testované podľa normy IEC 61076-4-101
Pravouhlé
Technológia lisovania

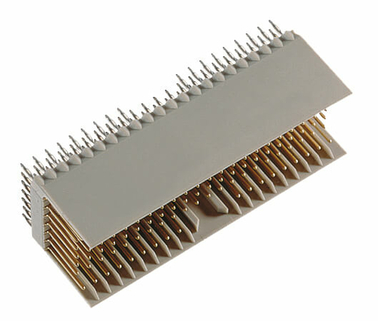

hm2.0 Séria nožov, typ AB22 Položka č. 243-62010-15
Počet 110, Dĺžka pripojenia 3,7 mm, pre hrúbku dosky s plošnými spojmi > 2,2 mm, testované podľa normy IEC 61076-4-101
Pravouhlé
Technológia lisovania
hm2.0 Séria nožov, typ AB22 Položka č. 243-62310-15
Počet 146, Dĺžka pripojenia 3,7 mm, pre hrúbku dosky s plošnými spojmi > 2,2 mm, testované podľa normy IEC 61076-4-101
Pravouhlé
Technológia lisovania
hm2.0 Séria nožov, typ AB22 Položka č. 243-62320-15
Počet 146, Dĺžka pripojenia 3,7 mm, pre hrúbku dosky s plošnými spojmi > 2,2 mm, testované podľa normy IEC 61076-4-101
Pravouhlé
Technológia lisovania
hm2.0 Séria nožov, typ AB22 Položka č. 243-62360-15F
Počet 146, Dĺžka pripojenia 14,5 mm, pre hrúbku dosky s plošnými spojmi > 2,2 mm, testované podľa normy IEC 61076-4-101
Pravouhlé
Technológia lisovania

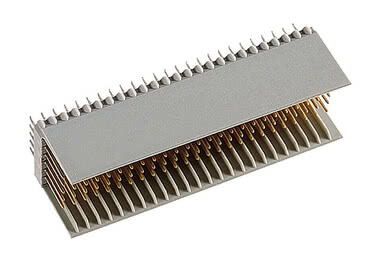

hm2.0 Sada nožov, typ B25 Položka č. 243-21010-15
Počet 125, Dĺžka pripojenia 3,7 mm, pre hrúbku dosky s plošnými spojmi > 2,2 mm, testované podľa normy IEC 61076-4-101
Pravouhlé
Technológia lisovania
hm2.0 Sada nožov, typ B25 Položka č. 243-21020-15
Počet 125, Dĺžka pripojenia 3,7 mm, pre hrúbku dosky s plošnými spojmi > 2,2 mm, testované podľa normy IEC 61076-4-101
Pravouhlé
Technológia lisovania
hm2.0 Sada nožov, typ B25 Položka č. 243-21310-15
Počet 175, Dĺžka pripojenia 3,7 mm, pre hrúbku dosky s plošnými spojmi > 2,2 mm, testované podľa normy IEC 61076-4-101
Pravouhlé
Technológia lisovania
hm2.0 Sada nožov, typ B25 Položka č. 243-21320-15
Počet 175, Dĺžka pripojenia 3,7 mm, pre hrúbku dosky s plošnými spojmi > 2,2 mm, testované podľa normy IEC 61076-4-101
Pravouhlé
Technológia lisovania

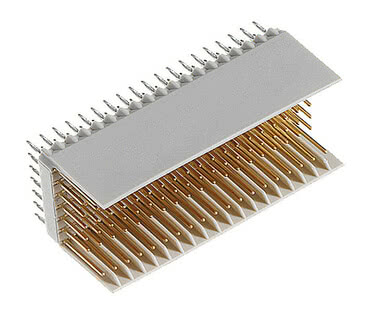

hm2.0 lišta s nožmi, typ B19 Položka č. 243-23310-15
Počet 95, Dĺžka pripojenia 3,7 mm, pre hrúbku dosky s plošnými spojmi > 2,2 mm, testované podľa normy IEC 61076-4-101
Pravouhlé
Technológia lisovania
hm2.0 lišta s nožmi, typ B19 Položka č. 243-23320-15
Počet 133, Dĺžka pripojenia 3,7 mm, pre hrúbku dosky s plošnými spojmi > 2,2 mm, testované podľa normy IEC 61076-4-101
Pravouhlé
Technológia lisovania
hm2.0 lišta s nožmi, typ B19 Položka č. 243-23360-15F
Počet 133, Dĺžka pripojenia 14,5 mm, pre hrúbku dosky s plošnými spojmi > 2,2 mm, testované podľa normy IEC 61076-4-101
Pravouhlé
Technológia lisovania
hm2.0 lišta s nožmi, typ B19 Položka č. 243-23361-15F
Počet 133, Dĺžka pripojenia 14,5 mm, pre hrúbku dosky s plošnými spojmi > 2,2 mm, testované podľa normy IEC 61076-4-101
Pravouhlé
Technológia lisovania
hm2.0 lišta s nožmi, typ B19 Položka č. 243-23371-15F
Počet 133, Dĺžka pripojenia 16 mm, pre hrúbku dosky s plošnými spojmi > 2,2 mm, testované podľa normy IEC 61076-4-101
Pravouhlé
Technológia lisovania
hm2.0 lišta s nožmi, typ B19 Položka č. 243-23700-15F
Počet 133, Dĺžka pripojenia 16 mm, pre hrúbku dosky s plošnými spojmi > 2,2 mm, testované podľa normy IEC 61076-4-101
Pravouhlé
Technológia lisovania
hm2.0 lišta s nožmi, typ B19 Položka č. 243-23716-15F
Počet 133, Dĺžka pripojenia 14,5 mm, pre hrúbku dosky s plošnými spojmi > 2,2 mm, testované podľa normy IEC 61076-4-101
Pravouhlé
Technológia lisovania
hm2.0 Sada nožov, typ B22 Položka č. 243-22310-15
Počet 154, Dĺžka pripojenia 3,7 mm, pre hrúbku dosky s plošnými spojmi > 2,2 mm, testované podľa normy IEC 61076-4-101
Pravouhlé
Technológia lisovania
hm2.0 Sada nožov, typ B22 Položka č. 243-22311-15
Počet 154, Dĺžka pripojenia 3,7 mm, pre hrúbku dosky s plošnými spojmi > 2,2 mm, testované podľa normy IEC 61076-4-101
Pravouhlé
Technológia lisovania
hm2.0 Sada nožov, typ B22 Položka č. 243-22312-15
Počet 132, Dĺžka pripojenia 3,7 mm, pre hrúbku dosky s plošnými spojmi > 2,2 mm, testované podľa normy IEC 61076-4-101
Pravouhlé
Technológia lisovania
hm2.0 Sada nožov, typ B22 Položka č. 243-22320-15
Počet 154, Dĺžka pripojenia 3,7 mm, pre hrúbku dosky s plošnými spojmi > 2,2 mm, testované podľa normy IEC 61076-4-101
Pravouhlé
Technológia lisovania
hm2.0 Sada nožov, typ B22 Položka č. 243-22351-15F
Počet 132, Dĺžka pripojenia 14,5 mm, pre hrúbku dosky s plošnými spojmi > 2,2 mm, testované podľa normy IEC 61076-4-101
Pravouhlé
Technológia lisovania
hm2.0 Sada nožov, typ B22 Položka č. 243-22360-15F
Počet 154, Dĺžka pripojenia 14,5 mm, pre hrúbku dosky s plošnými spojmi > 2,2 mm, testované podľa normy IEC 61076-4-101
Pravouhlé
Technológia lisovania
hm2.0 Sada nožov, typ B22 Položka č. 243-22361-15F
Počet 154, Dĺžka pripojenia 14,5 mm, pre hrúbku dosky s plošnými spojmi > 2,2 mm, testované podľa normy IEC 61076-4-101
Pravouhlé
Technológia lisovania
hm2.0 Sada nožov, typ B22 Položka č. 243-22371-15F
Počet 154, Dĺžka pripojenia 16 mm, pre hrúbku dosky s plošnými spojmi > 2,2 mm, testované podľa normy IEC 61076-4-101
Pravouhlé
Technológia lisovania
hm2.0 Sada nožov, typ B22 Položka č. 243-22734-15F
Počet 154, Dĺžka pripojenia 14,5 mm, pre hrúbku dosky s plošnými spojmi > 2,2 mm, testované podľa normy IEC 61076-4-101
Pravouhlé
Technológia lisovania
hm2.0 Sada nožov, typ C Položka č. 243-31010-15
Počet 55, Dĺžka pripojenia 3,7 mm, pre hrúbku dosky s plošnými spojmi > 2,2 mm, testované podľa normy IEC 61076-4-101
Pravouhlé
Technológia lisovania
hm2.0 Sada nožov, typ C Položka č. 243-31020-15
Počet 55, Dĺžka pripojenia 3,7 mm, pre hrúbku dosky s plošnými spojmi > 2,2 mm, testované podľa normy IEC 61076-4-101
Pravouhlé
Technológia lisovania
hm2.0 Sada nožov, typ C Položka č. 243-31310-15
Počet 77, Dĺžka pripojenia 3,7 mm, pre hrúbku dosky s plošnými spojmi > 2,2 mm, testované podľa normy IEC 61076-4-101
Pravouhlé
Technológia lisovania

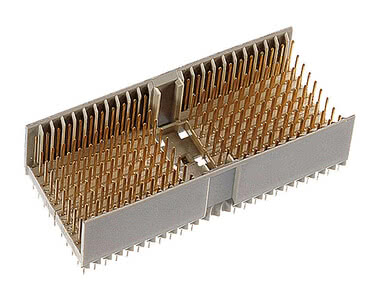

hm2.0 Sada nožov, typ D Položka č. 245-11010-15
Počet 176, Dĺžka pripojenia 3,7 mm, pre hrúbku dosky s plošnými spojmi > 2,2 mm, testované podľa normy IEC 61076-4-101
Pravouhlé
Technológia lisovania
hm2.0 Sada nožov, typ D Položka č. 245-11310-15
Počet 220, Dĺžka pripojenia 3,7 mm, pre hrúbku dosky s plošnými spojmi > 2,2 mm, testované podľa normy IEC 61076-4-101
Pravouhlé
Technológia lisovania
hm2.0 Sada nožov, prevedenie DE Položka č. 245-61010-15
Počet 200, Dĺžka pripojenia 3,7 mm, pre hrúbku dosky s plošnými spojmi > 2,2 mm, testované podľa normy IEC 61076-4-101
Pravouhlé
Technológia lisovania
hm2.0 Sada nožov, prevedenie DE Položka č. 245-61310-15
Počet 244, Dĺžka pripojenia 3,7 mm, pre hrúbku dosky s plošnými spojmi > 2,2 mm, testované podľa normy IEC 61076-4-101
Pravouhlé
Technológia lisovania
hm2.0 Sada nožov, typ E Položka č. 245-21010-15
Počet 200, Dĺžka pripojenia 3,7 mm, pre hrúbku dosky s plošnými spojmi > 2,2 mm, testované podľa normy IEC 61076-4-101
Pravouhlé
Technológia lisovania
hm2.0 Sada nožov, typ E Položka č. 245-21310-15
Počet 250, Dĺžka pripojenia 3,7 mm, pre hrúbku dosky s plošnými spojmi > 2,2 mm, testované podľa normy IEC 61076-4-101
Pravouhlé
Technológia lisovania

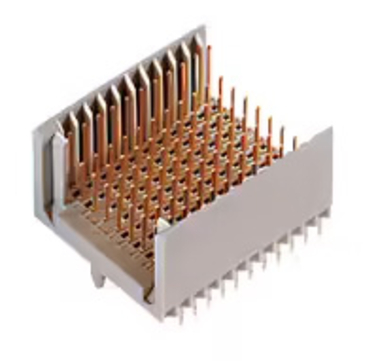

hm2.0 Sada nožov, prevedenie F Položka č. 245-31010-15
Počet 88, Dĺžka pripojenia 3,7 mm, pre hrúbku dosky s plošnými spojmi > 2,2 mm, testované podľa normy IEC 61076-4-101
Pravouhlé
Technológia lisovania
hm2.0 Sada nožov, prevedenie F Položka č. 245-31310-15
Počet 110, Dĺžka pripojenia 3,7 mm, pre hrúbku dosky s plošnými spojmi > 2,2 mm, testované podľa normy IEC 61076-4-101
Pravouhlé
Technológia lisovania
hm2.0 Séria nožov, prevedenie L Položka č. 243-51000
pre dosky s hrúbkou minimálne 1,44 mm, testované podľa normy IEC 61076-4-101
Pravouhlé
Technológia lisovania
Napájanie
hm2.0 Sada nožov, typ N Položka č. 243-52000
pre dosky s hrúbkou minimálne 1,44 mm, testované podľa normy IEC 61076-4-101
Pravouhlé
Technológia lisovania
Napájanie
hm2.0 Sada nožov, typ A15 Položka č. 243-13010-15
Počet 60, Dĺžka pripojenia 3,7 mm, pre hrúbku dosky s plošnými spojmi > 2,2 mm, testované podľa normy IEC 61076-4-101
Pravouhlé
Technológia lisovania
hm2.0 Sada nožov, typ A15 Položka č. 243-13020-15
Počet 60, Dĺžka pripojenia 3,7 mm, pre hrúbku dosky s plošnými spojmi > 2,2 mm, testované podľa normy IEC 61076-4-101
Pravouhlé
Technológia lisovania
hm2.0 Sada nožov, typ A15 Položka č. 243-13310-15
Počet 84, Dĺžka pripojenia 3,7 mm, pre hrúbku dosky s plošnými spojmi > 2,2 mm, testované podľa normy IEC 61076-4-101
Pravouhlé
Technológia lisovania
hm2.0 Sada nožov, typ A Položka č. 243-11321-15
Počet 154, Dĺžka pripojenia 3,7 mm, pre hrúbku dosky s plošnými spojmi > 2,2 mm, testované podľa normy IEC 61076-4-101
Pravouhlé
Technológia lisovania
Príslušenstvo
hm2.0 spodný krycí plech, typ D Položka č. 246-11600-1
22 kontaktov, Dĺžka konektora 3,4 mm, pre dosky s hrúbkou minimálne 1,44 mm, testované podľa normy IEC 61076-4-101
Pravouhlé
Technológia lisovania
hm2.0 Kódovací modul s konektorom Položka č. 244-8011
pre lišty hm, Orechovo hnedá RAL 8011
Pravouhlé
hm2.0 Kódovací modul s konektorom Položka č. 244-8012
pre lišty hm, Jahodovo červená RAL 3018, Špecifikácia telefónie
Pravouhlé
hm2.0 Kódovací modul s konektorom Položka č. 244-8013
pre lišty hm, Modrofialová RAL 4005
Pravouhlé
hm2.0 Kódovací modul s konektorom Položka č. 244-8014
pre lišty hm, Brilantná modrá RAL 5007, 5,0 V cPCI
Pravouhlé
hm2.0 Kódovací modul s konektorom Položka č. 244-8021
pre lišty hm, zelená farba Reseda RAL 6011
Pravouhlé
hm2.0 Kódovací modul s konektorom Položka č. 244-8031
pre lišty hm, Kadmiová žltá RAL 1021, 3,3 V cPCI
Pravouhlé
hm2.0 Kódovací modul s konektorom Položka č. 244-8032
pre lišty hm, Šedá ako bridlica RAL 7015
Pravouhlé
hm2.0 Kódovací modul s konektorom Položka č. 244-8033
pre lišty hm, Oceľovo modrá RAL 5011
Pravouhlé
hm2.0 Kódovací modul s konektorom Položka č. 244-8034
pre lišty hm, Pastelovo oranžová RAL 2003
Pravouhlé
hm2.0 Kódovací modul s konektorom Položka č. 244-8041
pre lišty hm, Okerovožltá RAL 1024
Pravouhlé
hm2.0 Kódovací modul s radom nožov Položka č. 243-8011
pre meracie lišty hm, Orechovo hnedá RAL 8011
Pravouhlé
hm2.0 Kódovací modul s radom nožov Položka č. 243-8012
pre meracie lišty hm, Jahodovo červená RAL 3018, Špecifikácia telefónie
Pravouhlé
hm2.0 Kódovací modul s radom nožov Položka č. 243-8013
pre meracie lišty hm, Modrofialová RAL 4005
Pravouhlé
hm2.0 Kódovací modul s radom nožov Položka č. 243-8014
pre meracie lišty hm, Brilantná modrá RAL 5007, 5,0 V cPCI
Pravouhlé
hm2.0 Kódovací modul s radom nožov Položka č. 243-8021
pre meracie lišty hm, zelená farba Reseda RAL 6011
Pravouhlé
hm2.0 Kódovací modul s radom nožov Položka č. 243-8031
pre meracie lišty hm, Kadmiová žltá RAL 1021, 3,3 V cPCI
Pravouhlé
hm2.0 Kódovací modul s radom nožov Položka č. 243-8032
pre meracie lišty hm, Šedá ako bridlica RAL 7015
Pravouhlé
hm2.0 Kódovací modul s radom nožov Položka č. 243-8033
pre meracie lišty hm, Oceľovo modrá RAL 5011
Pravouhlé
hm2.0 Kódovací modul s radom nožov Položka č. 243-8034
pre meracie lišty hm, Pastelovo oranžová RAL 2003
Pravouhlé
hm2.0 Kódovací modul s radom nožov Položka č. 243-8041
pre meracie lišty hm, Okerovožltá RAL 1024
Pravouhlé
hm2.0 spodný krycí plech, typ A Položka č. 244-11600-1
22 kontaktov, Dĺžka konektora 3,4 mm, pre dosky s hrúbkou minimálne 1,44 mm, testované podľa normy IEC 61076-4-101
Pravouhlé
Technológia lisovania
hm2.0 spodný krycí plech, typ B25 Položka č. 244-21600-1
25 kontaktov, Dĺžka konektora 3,4 mm, pre dosky s hrúbkou minimálne 1,44 mm, testované podľa normy IEC 61076-4-101
Pravouhlé
Technológia lisovania
hm2.0 spodný krycí plech, typ B19 Položka č. 244-23600-1
19 kontaktov, Dĺžka konektora 3,4 mm, pre dosky s hrúbkou minimálne 1,44 mm, testované podľa normy IEC 61076-4-101
Pravouhlé
Technológia lisovania
hm2.0 spodný krycí plech, typ B22 Položka č. 244-22600-1
22 kontaktov, Dĺžka konektora 3,4 mm, pre dosky s hrúbkou minimálne 1,44 mm, testované podľa normy IEC 61076-4-101
Pravouhlé
Technológia lisovania
hm2.0 spodný krycí plech, typ C Položka č. 244-31600-1
11 kontaktov, Dĺžka konektora 3,4 mm, pre dosky s hrúbkou minimálne 1,44 mm, testované podľa normy IEC 61076-4-101
Pravouhlé
Technológia lisovania
hm2.0 spodný krycí plech, typ E Položka č. 246-21600-1
25 kontaktov, Dĺžka konektora 3,4 mm, pre dosky s hrúbkou minimálne 1,44 mm, testované podľa normy IEC 61076-4-101
Pravouhlé
Technológia lisovania
hm2.0 spodný krycí plech, typ F Položka č. 246-31600-1
11 kontaktov, Dĺžka konektora 3,4 mm, pre dosky s hrúbkou minimálne 1,44 mm, testované podľa normy IEC 61076-4-101
Pravouhlé
Technológia lisovania
hm2.0 Kryt A Položka č. 243-5525-1/1
pre hrúbku dosky s plošnými spojmi 3,2 – 4,0 mm, x = 4,5 mm, y = 14,95 mm, testované podľa normy IEC 61076-4-101
Pravouhlé
hm2.0 Kryt A Položka č. 243-5525-2/1
pre dosky s hrúbkou 4,0 – 4,8 mm, x = 3,7 mm, y = 14,15 mm, testované podľa normy IEC 61076-4-101
Pravouhlé
hm2.0 Kryt A Položka č. 243-5525-3/1
pre hrúbku dosky s plošnými spojmi > 4,8 mm, x = 2,9 mm, y = 13,35 mm, testované podľa normy IEC 61076-4-101
Pravouhlé
hm2.0 Kryt A Položka č. 243-5525-4/1
pre dosky s hrúbkou 2,4 – 3,2 mm, x = 4,9 mm, y = 15,35 mm, testované podľa normy IEC 61076-4-101
Pravouhlé
hm2.0 Kryt A Položka č. 243-5525-5/1
pre hrúbku dosky s plošnými spojmi < 2,4 mm, x = 6,3 mm, y = 16,75 mm, testované podľa normy IEC 61076-4-101
Pravouhlé
hm2.0 Kryt AB19 Položka č. 243-5719-1/1
pre hrúbku dosky s plošnými spojmi 3,2 – 4,0 mm, x = 4,5 mm, y = 14,95 mm, testované podľa normy IEC 61076-4-101
Pravouhlé
hm2.0 Kryt AB19 Položka č. 243-5719-2/1
pre dosky s hrúbkou 4,0 – 4,8 mm, x = 3,7 mm, y = 14,15 mm, testované podľa normy IEC 61076-4-101
Pravouhlé
hm2.0 Kryt AB19 Položka č. 243-5719-3/1
pre hrúbku dosky s plošnými spojmi > 4,8 mm, x = 2,9 mm, y = 13,35 mm, testované podľa normy IEC 61076-4-101
Pravouhlé
hm2.0 Kryt AB19 Položka č. 243-5719-4/1
pre dosky s hrúbkou 2,4 – 3,2 mm, x = 4,9 mm, y = 15,35 mm, testované podľa normy IEC 61076-4-101
Pravouhlé
hm2.0 Kryt AB19 Položka č. 243-5719-5/1
pre hrúbku dosky s plošnými spojmi < 2,4 mm, x = 6,3 mm, y = 16,75 mm, testované podľa normy IEC 61076-4-101
Pravouhlé
hm2.0 Kryt AB22 Položka č. 243-5722-1/1
pre hrúbku dosky s plošnými spojmi 3,2 – 4,0 mm, x = 4,5 mm, y = 14,95 mm, testované podľa normy IEC 61076-4-101
Pravouhlé
hm2.0 Kryt AB22 Položka č. 243-5722-2/1
pre dosky s hrúbkou 4,0 – 4,8 mm, x = 3,7 mm, y = 14,15 mm, testované podľa normy IEC 61076-4-101
Pravouhlé
hm2.0 Kryt AB22 Položka č. 243-5722-3/1
pre hrúbku dosky s plošnými spojmi > 4,8 mm, x = 2,9 mm, y = 13,35 mm, testované podľa normy IEC 61076-4-101
Pravouhlé
hm2.0 Kryt AB22 Položka č. 243-5722-4/1
pre dosky s hrúbkou 2,4 – 3,2 mm, x = 4,9 mm, y = 15,35 mm, testované podľa normy IEC 61076-4-101
Pravouhlé
hm2.0 Kryt AB22 Položka č. 243-5722-5/1
pre hrúbku dosky s plošnými spojmi < 2,4 mm, x = 6,3 mm, y = 16,75 mm, testované podľa normy IEC 61076-4-101
Pravouhlé
hm2.0 Kryt AB25 Položka č. 243-5725-1/1
pre hrúbku dosky s plošnými spojmi 3,2 – 4,0 mm, x = 4,5 mm, y = 14,95 mm, testované podľa normy IEC 61076-4-101
Pravouhlé
hm2.0 Kryt AB25 Položka č. 243-5725-2/1
pre dosky s hrúbkou 4,0 – 4,8 mm, x = 3,7 mm, y = 14,15 mm, testované podľa normy IEC 61076-4-101
Pravouhlé
hm2.0 Kryt AB25 Položka č. 243-5725-3/1
pre hrúbku dosky s plošnými spojmi > 4,8 mm, x = 2,9 mm, y = 13,35 mm, testované podľa normy IEC 61076-4-101
Pravouhlé
hm2.0 Kryt AB25 Položka č. 243-5725-4/1
pre dosky s hrúbkou 2,4 – 3,2 mm, x = 4,9 mm, y = 15,35 mm, testované podľa normy IEC 61076-4-101
Pravouhlé
hm2.0 Kryt AB25 Položka č. 243-5725-5/1
pre hrúbku dosky s plošnými spojmi < 2,4 mm, x = 6,3 mm, y = 16,75 mm, testované podľa normy IEC 61076-4-101
Pravouhlé
hm2.0 Kryt B25 Položka č. 243-5625-1/1
pre hrúbku dosky s plošnými spojmi 3,2 – 4,0 mm, x = 4,5 mm, y = 14,95 mm, testované podľa normy IEC 61076-4-101
Pravouhlé
hm2.0 Kryt B25 Položka č. 243-5625-2/1
pre dosky s hrúbkou 4,0 – 4,8 mm, x = 3,7 mm, y = 14,15 mm, testované podľa normy IEC 61076-4-101
Pravouhlé
hm2.0 Kryt B25 Položka č. 243-5625-3/1
pre hrúbku dosky s plošnými spojmi > 4,8 mm, x = 2,9 mm, y = 13,35 mm, testované podľa normy IEC 61076-4-101
Pravouhlé
hm2.0 Kryt B25 Položka č. 243-5625-4/1
pre dosky s hrúbkou 2,4 – 3,2 mm, x = 4,9 mm, y = 15,35 mm, testované podľa normy IEC 61076-4-101
Pravouhlé
hm2.0 Kryt B25 Položka č. 243-5625-5/1
pre hrúbku dosky s plošnými spojmi < 2,4 mm, x = 6,3 mm, y = 16,75 mm, testované podľa normy IEC 61076-4-101
Pravouhlé
hm2.0 Kryt B19 Položka č. 243-5619-1/1
pre hrúbku dosky s plošnými spojmi 3,2 – 4,0 mm, x = 4,5 mm, y = 14,95 mm, testované podľa normy IEC 61076-4-101
Pravouhlé
hm2.0 Kryt B19 Položka č. 243-5619-2/1
pre dosky s hrúbkou 4,0 – 4,8 mm, x = 3,7 mm, y = 14,15 mm, testované podľa normy IEC 61076-4-101
Pravouhlé
hm2.0 Kryt B19 Položka č. 243-5619-3/1
pre hrúbku dosky s plošnými spojmi > 4,8 mm, x = 2,9 mm, y = 13,35 mm, testované podľa normy IEC 61076-4-101
Pravouhlé
hm2.0 Kryt B19 Položka č. 243-5619-4/1
pre dosky s hrúbkou 2,4 – 3,2 mm, x = 4,9 mm, y = 15,35 mm, testované podľa normy IEC 61076-4-101
Pravouhlé
hm2.0 Kryt B19 Položka č. 243-5619-5/1
pre hrúbku dosky s plošnými spojmi < 2,4 mm, x = 6,3 mm, y = 16,75 mm, testované podľa normy IEC 61076-4-101
Pravouhlé
hm2.0 Kryt B22 Položka č. 243-5622-1/1
pre hrúbku dosky s plošnými spojmi 3,2 – 4,0 mm, x = 4,5 mm, y = 14,95 mm, testované podľa normy IEC 61076-4-101
Pravouhlé
hm2.0 Kryt B22 Položka č. 243-5622-2/1
pre dosky s hrúbkou 4,0 – 4,8 mm, x = 3,7 mm, y = 14,15 mm, testované podľa normy IEC 61076-4-101
Pravouhlé
hm2.0 Kryt B22 Položka č. 243-5622-3/1
pre hrúbku dosky s plošnými spojmi > 4,8 mm, x = 2,9 mm, y = 13,35 mm, testované podľa normy IEC 61076-4-101
Pravouhlé
hm2.0 Kryt B22 Položka č. 243-5622-4/1
pre dosky s hrúbkou 2,4 – 3,2 mm, x = 4,9 mm, y = 15,35 mm, testované podľa normy IEC 61076-4-101
Pravouhlé
hm2.0 Kryt B22 Položka č. 243-5622-5/1
pre hrúbku dosky s plošnými spojmi < 2,4 mm, x = 6,3 mm, y = 16,75 mm, testované podľa normy IEC 61076-4-101
Pravouhlé
hm2.0 kryt C Položka č. 243-5511-1/1
pre hrúbku dosky s plošnými spojmi 3,2 – 4,0 mm, x = 4,5 mm, y = 14,95 mm, testované podľa normy IEC 61076-4-101
Pravouhlé
hm2.0 kryt C Položka č. 243-5511-2/1
pre dosky s hrúbkou 4,0 – 4,8 mm, x = 3,7 mm, y = 14,15 mm, testované podľa normy IEC 61076-4-101
Pravouhlé
hm2.0 kryt C Položka č. 243-5511-3/1
pre hrúbku dosky s plošnými spojmi > 4,8 mm, x = 2,9 mm, y = 13,35 mm, testované podľa normy IEC 61076-4-101
Pravouhlé
hm2.0 kryt C Položka č. 243-5511-4/1
pre dosky s hrúbkou 2,4 – 3,2 mm, x = 4,9 mm, y = 15,35 mm, testované podľa normy IEC 61076-4-101
Pravouhlé
hm2.0 kryt C Položka č. 243-5511-5/1
pre hrúbku dosky s plošnými spojmi < 2,4 mm, x = 6,3 mm, y = 16,75 mm, testované podľa normy IEC 61076-4-101
Pravouhlé
Iný počet stĺpov? Iná výška stohovania? Alternatívne kontaktné nátery? Varianty na mieru? Oneskorené kontakty?
Funkcie

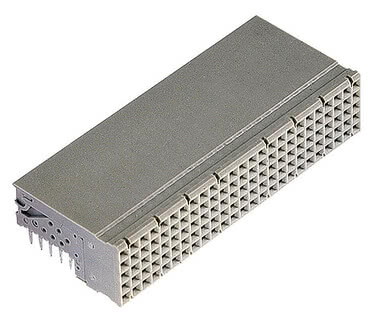

konektor hm2.0 sa používajú okrem iného v systéme CompactPCI. Ide o štandard PICMG pre high-end systémy v 19-palcová technika s pasívnou backplane. Vďaka svojej robustnej konštrukcii a prenosovej rýchlosti až 3,125 Gbit/s sú vhodné pre vysoké nároky na výkon, odolnosť a spoľahlivosť. konektor hm2.0 sa čoraz častejšie používa aj v priemyselných aplikáciách, pretože disponuje robustným zapájacím systémom a vďaka rozteč 2 mm má vysokú hustotu kontaktov. konektor je k dispozícii s 5 alebo 8 radmi signálov a 12 rôznymi dĺžkami kolíkov.
Prehľad podrobností
Prehľad podrobností
Vyrobíme pre vás presne na mieru šité, individuálne konektor pre vašu aplikáciu.
si
teraz o individuálny konektor
- iný počet pólov
- iné výšky stohovania
- alternatívne povrchové úpravy kontaktov
si
teraz o individuálny konektor
Norma IEC 61076-4-101
Séria konektorov ept hm2.0 s pevným hard metric rozstupom bola vyvinutá a vyrobená v súlade s medzinárodnou normou IEC 61076-4-101. Užívateľom je tak zaručený celosvetový štandard pre spojenie dosiek plošných spojov prostredníctvom viacpólových konektorov (konektor). Dosky plošných spojov je možné bez problémov vymieňať medzi jednotlivými systémami. Dôležité parametre, ako sú upevnenie, tienenie a kódovanie, zostávajú kompatibilné aj pri ďalšom použití.
Konektory ept hm2.0 sú konštruované v metrickom rozteč 2 mm. Tieto konektory je možné bez problémov zoskupovať do radov bez narušenia rozteč 2 mm na rozhraniach. Toto usporiadanie rozstupu ponúka výhody najmä pri návrhu dosky s plošnými spojmi, keďže nedochádza k strate miesta v rámci jednotlivých modulov konektorov.
Moduly A, D, L a M sú vybavené multifunkčným blokom. Ten prijíma kódovacie vložky predpísané normou. Vstrekované vodidlá zaručujú správne vyrovnanie nožových a zásuvkových konektorov voči sebe, ako aj ochranu proti ochrana proti pretočeniu pred nadviazaním kontaktu. Kódovacie vložky sa zasúvajú alebo uvoľňujú pomocou jednoduchého nástroja na zasúvanie a vyťahovanie.
Spoločnosť ept ponúka pre kolíkové konektory hm2.0 štyri rôzne dĺžky vývodov pre stranu pripojenia (strana pripojenia) a tri dĺžky vývodov pre stranu zasúvania (spojovacia strana). Rôzne dĺžky vývodov sú potrebné na to, aby sa pri zasúvaní alebo vyťahovaní modulov ako prvé vytvorili alebo uvoľnili určité signálne alebo zemniace vodiče. Dlhé konektory s dĺžkou 11,25 mm sa používajú prevažne pre rady tienenia z a f.
Pre lepšie usporiadanie do radu a zabránenie otočeniu konektorov (konektor) sú izolačné telá (izolačné teleso) na koncoch opatrené zrezanými hranami. Tieto zrezané hrany zaručujú presné umiestnenie na doske s plošnými spojmi a poskytujú modulom navzájom potrebnú stabilitu.
Aby sa zabránilo zámene dosiek s plošnými spojmi, je v modernom systéme BUS nevyhnutné kkódovanie konektorov (konektor). Možnosť kkódovanie je už stanovená v norme IEC 61076-4-101. Takzvané kódovacie vložky sa dajú ručne zasunúť do multifunkčného bloku konektorov typov A, D, L a M. Jednotlivé vložky sú farebne označené, vďaka čomu sú vizuálne rýchlo rozpoznateľné.
Konektory ept hm2.0 sú konštruované v metrickom rozteč 2 mm. Tieto konektory je možné bez problémov zoskupovať do radov bez narušenia rozteč 2 mm na rozhraniach. Toto usporiadanie rozstupu ponúka výhody najmä pri návrhu dosky s plošnými spojmi, keďže nedochádza k strate miesta v rámci jednotlivých modulov konektorov.
Moduly A, D, L a M sú vybavené multifunkčným blokom. Ten prijíma kódovacie vložky predpísané normou. Vstrekované vodidlá zaručujú správne vyrovnanie nožových a zásuvkových konektorov voči sebe, ako aj ochranu proti ochrana proti pretočeniu pred nadviazaním kontaktu. Kódovacie vložky sa zasúvajú alebo uvoľňujú pomocou jednoduchého nástroja na zasúvanie a vyťahovanie.
Spoločnosť ept ponúka pre kolíkové konektory hm2.0 štyri rôzne dĺžky vývodov pre stranu pripojenia (strana pripojenia) a tri dĺžky vývodov pre stranu zasúvania (spojovacia strana). Rôzne dĺžky vývodov sú potrebné na to, aby sa pri zasúvaní alebo vyťahovaní modulov ako prvé vytvorili alebo uvoľnili určité signálne alebo zemniace vodiče. Dlhé konektory s dĺžkou 11,25 mm sa používajú prevažne pre rady tienenia z a f.
Pre lepšie usporiadanie do radu a zabránenie otočeniu konektorov (konektor) sú izolačné telá (izolačné teleso) na koncoch opatrené zrezanými hranami. Tieto zrezané hrany zaručujú presné umiestnenie na doske s plošnými spojmi a poskytujú modulom navzájom potrebnú stabilitu.
Aby sa zabránilo zámene dosiek s plošnými spojmi, je v modernom systéme BUS nevyhnutné kkódovanie konektorov (konektor). Možnosť kkódovanie je už stanovená v norme IEC 61076-4-101. Takzvané kódovacie vložky sa dajú ručne zasunúť do multifunkčného bloku konektorov typov A, D, L a M. Jednotlivé vložky sú farebne označené, vďaka čomu sú vizuálne rýchlo rozpoznateľné.
Modularita systému hm2.0
Moduly ept hm2.0 ponúkajú celý rad možností na optimalizáciu vysokej hustoty kontaktov. Najmä v kombinácii s koaxiálnymi alebo optickými spojmi.
Pri použití modulu typu A je možné vytvoriť konektory s dĺžkou 50 mm v krokoch po 25 mm až do ľubovoľnej celkovej dĺžky.
konektor s multifunkčným blokom (typy A, M, L) sa umiestňujú prednostne na začiatok radu konektorov. Modul typu B sa naopak umiestňuje iba medzi ostatné moduly.
Moduly typu C a N s dĺžkou 25 mm sa kvôli polarizácii umiestňujú na koniec radu konektorov. Správne zapojenie zostáv je zaručené kódovacími vložkami v multifunkčnom bloku a modulmi typu C a N.
Pri použití modulu typu A je možné vytvoriť konektory s dĺžkou 50 mm v krokoch po 25 mm až do ľubovoľnej celkovej dĺžky.
konektor s multifunkčným blokom (typy A, M, L) sa umiestňujú prednostne na začiatok radu konektorov. Modul typu B sa naopak umiestňuje iba medzi ostatné moduly.
Moduly typu C a N s dĺžkou 25 mm sa kvôli polarizácii umiestňujú na koniec radu konektorov. Správne zapojenie zostáv je zaručené kódovacími vložkami v multifunkčnom bloku a modulmi typu C a N.
hm2.0 pre vysokorýchlostné aplikácie
S konektormi hm2.0 od spoločnosti ept je možné realizovať vysokorýchlostné aplikácie. Za nižšie uvedených podmienok boli preukázateľne dosiahnuté prenosové rýchlosti až 3 125 Gbit/s.
- Dve páry konektorov hm2.0 konektor od spoločnosti ept
- Dve štandardné dosky FR4 s hrúbkou 1,6 mm a dĺžkou vodivých dráh 115 mm
- Jedna štandardná doska FR4 typu backplane s hrúbkou 4,4 mm a dĺžkou vodivých dráh 400 mm
- Osobitná pozornosť venovaná poruchám spojenia, efektu Stube, ako aj skine efektu a dielektrickým stratám pri návrhu aplikácie
Radi vám poskytneme bližšie informácie a príslušnú odbornú literatúru týkajúcu sa vysokorýchlostných aplikácií s použitím konektorov hm2.0. Neváhajte sa na nás obrátiť.
FAQ: Otázky a odpovede týkajúce sa hm2.0
Na aké prenosové rýchlosti sú vhodné konektory hm2.konektor? Je možné pomocou systému hm2.0 Backplane vtlačiť súčiastky z oboch strán do toho istého otvoru na doske plošných spojov?
Na aké prenosové rýchlosti sú vhodné konektory hm2.konektor?
konektor hm2.0 umožňujú prenosovú rýchlosť až 3,125 Gbit/s.
Je možné pomocou systému hm2.0 Backplane vtlačiť súčiastky z oboch strán do toho istého otvoru na doske plošných spojov?
Nie, to bohužiaľ nie je možné. Našli sme však iné riešenie. Rovné kolíkové konektory sú k dispozícii aj s dlhými kolíkmi. To znamená, že po procese vtláčania sa na zadnú stranu backplane ešte vtlačí kryt (Shroud). Vďaka tomu je možné zapojiť aj z zadnej strany takzvané „rear Transition Boards“.
