Hlavné prednosti konektora Zero8 s technológiou ScaleX
± 0,4 mm kompenzácia tolerancií v zapojenom stave
v smere
X a Y 1,5 mm presah v smere Z
Vysokorýchlostný prenos dát s rýchlosťou minimálne 16+ Gbit/s
Vhodné
pre PCIe 4.0 a priemyselný Ethernet. Dodatočná ochrana signálu prostredníctvom tienenie
Čo prináša nová technológia ScaleX?
Ako funguje obojstranné zapojenie? Aké prenosové rýchlosti môžete dosiahnuť s konektormi Zero8? Aké výhody vám prináša koncepcia uzavretého tienenia? Ako flexibilne môžete navrhnúť svoje zariadenie s konektormi Zero8?
Odpovede na vaše otázky nájdete v tomto krátkom animovanom filme. Pozrite si ho hneď tu (alebo na YouTube)!
Vlastnosti SMT konektor s rozstupom 0,8 mm s technológiou ScaleX

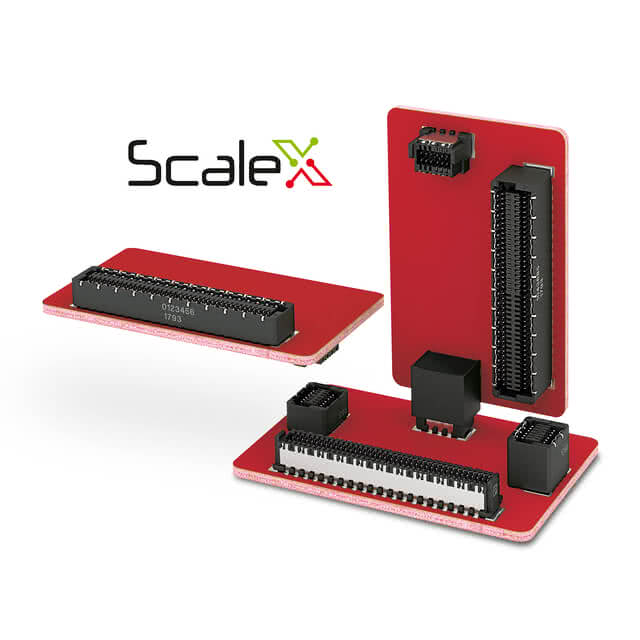

ScaleX – táto značka predstavuje obojstrannú, robustnú kontaktnú technológiu v variabilne škálovateľnom systéme konektorov (konektor).
Naše konektory s pružinovými kontaktmi (zdierkový kontakt) zo série Zero8 ponúkajú vďaka technológii ScaleX mimoriadne spoľahlivé kontaktovanie. Vďaka tomu sa výborne hodia na použitie v náročných priemyselných odvetviach. Ani dlhodobé namáhanie, ako napríklad vibrácie a nárazy, nepredstavujú pre tieto vysoko kvalitné nemecké konektory žiadny problém. Zároveň si môžete užívať plnú flexibilitu vďaka škálovateľnosti konektorov typu „konektor“.
Zero SMT Socket
Prehľad podrobností
ochrana proti pretočeniu
pre správne spojenie Plug a Socket
Závitové skosenia
na kompenzáciu stredového a uhlová nesúosovosť pri zapájaní
Boardlock
pre pevné pripojenie k doske s plošnými spojmi
kódovací kolík
na správne umiestnenie konektora na doske s plošnými spojmi
koplanarita
pre spoľahlivé spájkovanie pri spracovaní
tvorba menisku
pre vysokú stabilitu a odolnosť spájkovaný spoj
Zero SMT Plug
Prehľad podrobností
Obojstranný kontaktný systém
pre spoľahlivé spojenie v priemyselnom prostredí (nárazy, vibrácie, teplotné cykly, škodlivé plyny)
Hladký kontaktný povrch
Kontaktovanie na homogénnej valcovanej strane s vysokokvalitnými povrchmi umožňuje 500 počet cyklov spojenia
Chránené kontakty
Optimalizovaná geometria kontaktov a puzdra znižuje riziko poškodenia kontaktov

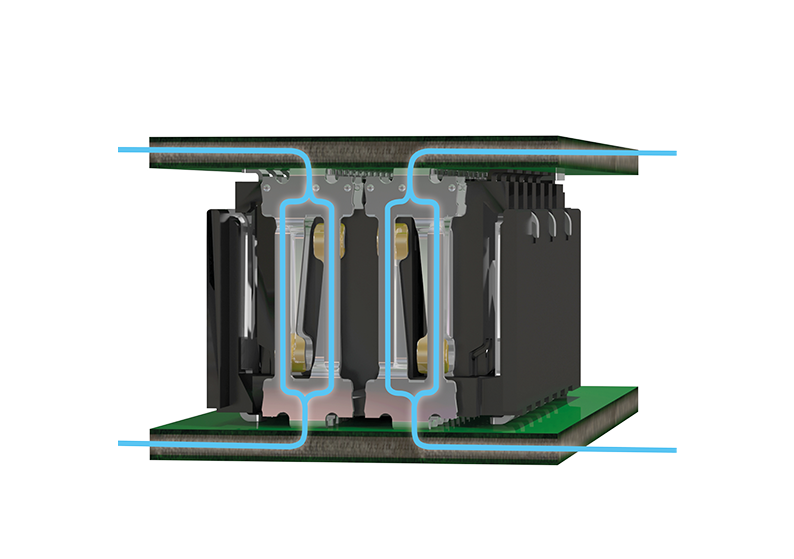

tok údajov
Geometria kontaktov optimalizovaná pre vysokofrekvenčné prenosy zaručuje prenosovú rýchlosť 16 Gbit/s
tienenie EMC
Obojstranné tienenie zabezpečuje vysokú elektromagnetická kompatibilita pre optimálnu integrita signálu signálu v priemyselnom prostredí
kompenzácia tolerancií
Vysoká spoľahlivosť vďaka vysokému kompenzácia tolerancií
Hermafroditný kontaktný systém: obojstranné kontaktovanie pre najvyššiu spoľahlivosť kontaktu u SMT konektorov
Na rozdiel od bežných SMD konektorov, ktoré zabezpečujú kontakt prostredníctvom nožového a kolíkového konektora (Messer- und zdierkový kontakt ), má náš tienený konektor Zero8 pre dosky plošných spojov (konektor ) na každej dvojici kontaktov (Plug alebo Socket) nielen nožový, ale aj kolíkový konektor ( zdierkový kontakt ). Vďaka tejto spoľahlivej pripojovacej technológii zabezpečuje tento konektor s rozstupom 0,8 mm ( konektor ) v rozstupe 0,8 mm ( rozteč ) dvojité kontaktovanie na jednom pine a poskytuje vysokú redundanciu, a tým aj najvyššiu spoľahlivosť kontaktu. Vďaka tomu tento hermafroditný kontaktný systém zaručuje bezpečné, robustné a plynotesné spojenie napriek vonkajším vplyvom, ako sú nárazy, vibrácie, teplotné cykly a škodlivé plyny. Veľmi vysoká kompenzácia tolerancií vo veľkosti 0,4 mm v zapojenom stave, ktorú umožňuje hermafroditný kontaktný systém konektora Zero8, robí tento konektor navyše mimoriadne škálovateľným.
Geometria izolačného puzdra je navyše navrhnutá tak, že kontakty v konektore izolačné teleso sú zapustené a tým chránené, takže ich poškodenie je takmer nemožné. Okrem toho táto geometria spoľahlivo zabraňuje nesprávnemu zasunutiu kontaktov do seba.
Flexibilné vzdialenosťe medzi doskami s plošnými spojmi: Vhodné Platinen-konektor pre dosky s plošnými spojmi pre každú potrebu
Naše konektor pre dosky s plošnými spojmi sú robustné a zaručujú vysokú kompenzácia tolerancií. Konektory SMT sa prispôsobujú vašim individuálnym požiadavkám tak pri inštalácii, ako aj v zapojenom stave. Konektory ochotne odpustia aj nesprávnu obsluhu. Nech už plánujete čokoľvek, na konektory Zero8 sa môžete spoľahnúť.

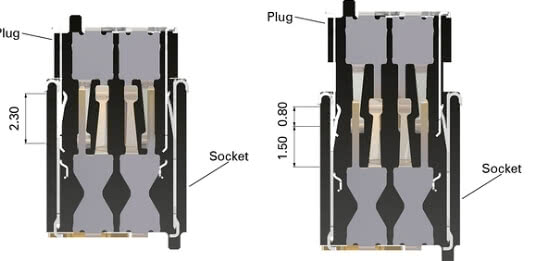

Viacpólové konektory (konektor) od výrobcu ept nemusia byť zasunuté až na doraz. Vďaka presahu 2,3 mm sa konektory ept presne prispôsobia vašim aplikáciám. Zástrčku (Plug) a zásuvku (Socket) je možné variabilne zasúvať v rozsahu 1,5 mm bez toho, aby to malo vplyv na prenos dát. Podľa potreby je možné realizovať vzdialenosť medzi doskami od 6,00 do 21,00 mm.
Zasunutím až na doraz sa dosiahne minimálna možná vzdialenosť medzi doskami (vzdialenosť medzi doskami). Pre dosiahnutie čo najväčšej vzdialenosti zasuňte Plug a Socket do seba len o 0,8 mm. Táto kontaktná plocha už stačí na zabezpečenie rýchleho a spoľahlivého spojenia.
Konektory pre dosky s plošnými spojmi (konektor do dosky plošných spojov) Zero8 sú špecifikované podľa PICMG Modblox7
ModBlox7 opisuje základnú špecifikáciu modulárneho box-PC, pozostávajúceho z rôznych funkčných modulov, ako sú CPU, napájanie a vstupy/výstupy. Tento nový, výrobcovo nezávislý štandard umožňuje používateľom prostredníctvom interoperabilných funkčných jednotiek realizovať širokú škálu kombinácií zariadení v modulárnom dizajne. Cieľom PICMG® bolo zároveň znížiť náklady a podporiť udržateľnosť. Nová špecifikácia PICMG® zahŕňa nielen mechanickú časť a modulárne funkčné jednotky, ale aj elektrické prepojenie prostredníctvom rozhrania „ konektor “ s vopred definovaným rozložením pinov.
Box-PC sa skladá zo skrine, jednej alebo dvoch napájacích jednotiek, ako aj jednej alebo dvoch procesorových jednotiek (CPU), z ktorých každá má až štyri rozhrania PCI-Express a až osem vstupov/výstupov založených na USB. Každý modul môže zase v závislosti od zložitosti jednotky obsahovať až tri stohované dosky s plošnými spojmi. Rozmery box-PC sú pritom dané, pokiaľ ide o výšku a hĺbku. Šírka čelnej strany sa naopak mení v závislosti od počtu jednotiek. Tie môžu byť zložené z jedného alebo viacerých takzvaných slotov s rozmerom 1,4 palca. Dvanásť slotov je možné takto usporiadať do radu s maximálnou šírkou 16,8 palca.
Pri štandarde pre modulárnu konfiguráciu zariadení sa samozrejme venuje osobitná pozornosť elektrickému a mechanickému prepojeniu jednotlivých modulov prostredníctvom konektorov typu „ konektor “. V súlade s prevádzkovými podmienkami box-PC je model Zero8 vysokorýchlostným konektorom typu „ konektor “ v prevedení „ SMT “, ktorý sa vyznačuje nielen mimoriadnou odolnosťou pri inštalácii, ale aj vysokými toleranciami počas prevádzky a výnimočnou odolnosťou voči nepriaznivým podmienkam prostredia. Keďže pri niektorých aplikáciách je potrebné zabezpečiť spoľahlivosť prostredníctvom redundancie pomocou ďalšieho konektor, musí byť navyše možné súčasné použitie viacerých konektorov na jednej doske s plošnými spojmi. To si vyžaduje vysokú kompenzáciu posunu pri zapájaní, ako aj tolerancie počas prevádzky. Všetky tieto vlastnosti má konektor do dosky plošných spojov Zero8.
konektor dosiek: EMC (tienenie) pre najvyššiu kvalitu spojenia dosiek

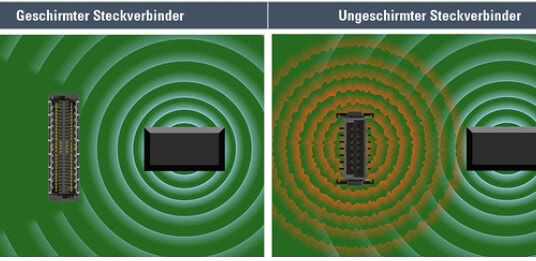

S rastúcou hustotou inštalácie stúpa riziko vzájomného elektromagnetického rušenia. Aby sa tomu zabránilo, používajú sa konektory (konektor) s tienenie, ktoré vykazujú lepšiu elektromagnetická kompatibilita (EMC). Elektromagnetická kompatibilita (EMC) je rozhodujúca pre bezporuchovú funkčnosť elektrických komponentov a aplikácií.
Naše konektory Zero8 typu „board-to-board“ sa vyznačujú obojstranným tienenie, ktoré zaisťuje optimálne hodnoty EMC. Tým je zaručený bezporuchový prenos dát prakticky v každom prostredí. Použitý stíniaci materiál je špeciálne vhodný pre komponenty s vysokými požiadavkami na elektromagnetická kompatibilita (EMC). Tým je zaručená maximálna vzájomná indukčnosť 10 pikohenry. Vďaka tomu sú konektor dosiek z rodiny Zero8 optimálnou voľbou pre aplikácie v rámci Industry 4.0 a Internetu vecí (IoT).

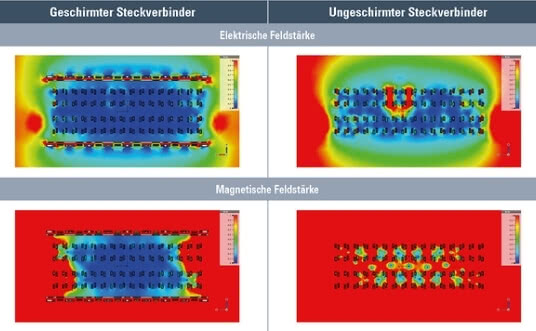

Koncepcia rozsiahleho tienenia spoľahlivo odvádza rušivé prúdy smerom k spoj so zemou prostredníctvom viacerých kontaktov na oboch doskách s plošnými spojmi. Vplyvy intenzity elektrického a magnetického poľa na doskové konektor je možné názorne simulovať pomocou vzájomná indukčnosť. V opačnom prípade, keď by konektor mohol fungovať ako zdroj rušenia, sú susedné komponenty a súčiastky účinne chránené.
Vyrobíme pre vás presne na mieru šité, individuálne konektor pre vašu aplikáciu.

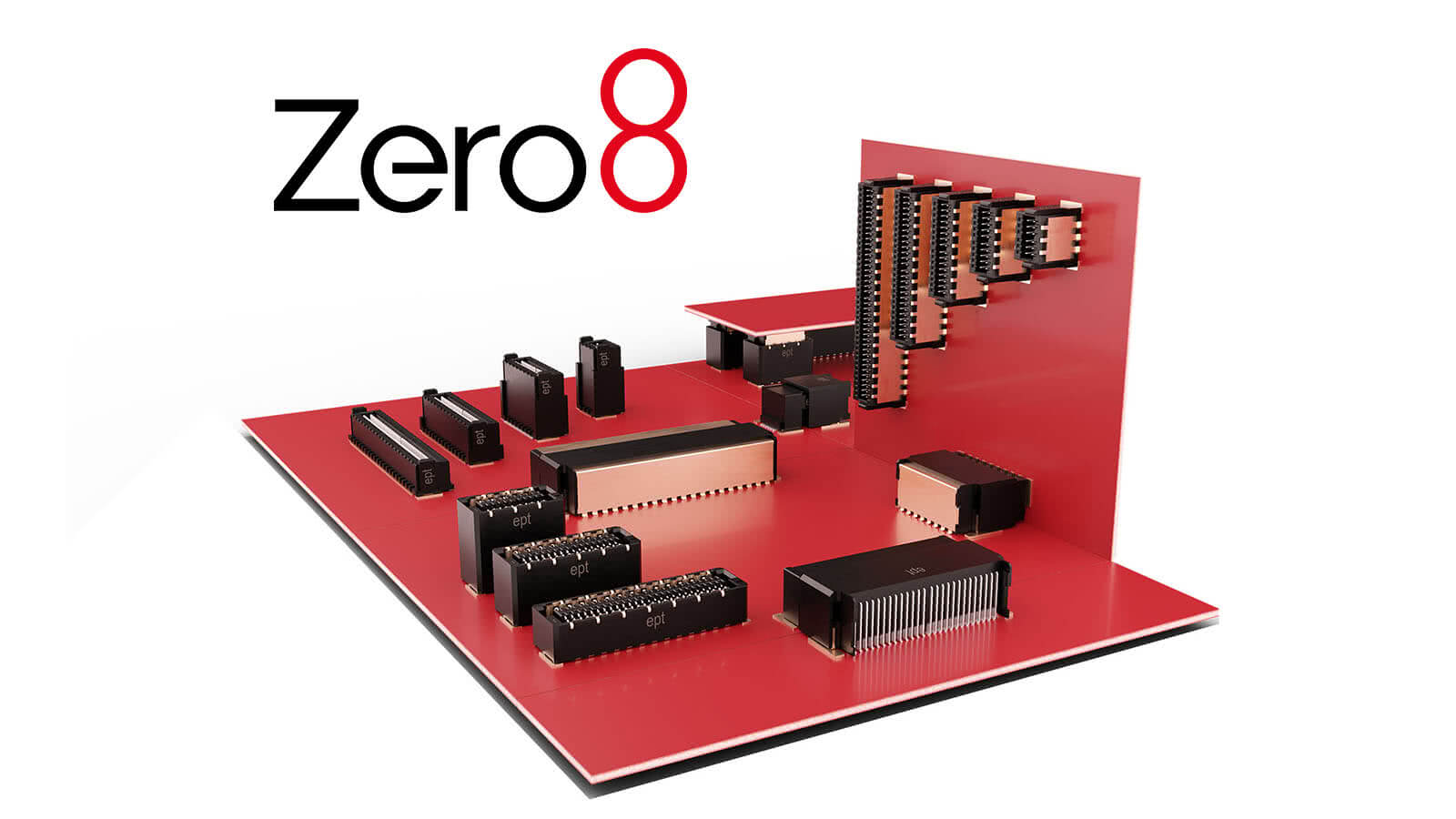

Zero8 SMT-konektor pre dosky s plošnými spojmi pre priemyselné aplikácie
Hľadáte SMT-konektor s tienenie, ktorý je odolný a zaručuje spoľahlivý kontakt? A najlepšie taký, ktorý je navyše škálovateľný podľa vašich individuálnych požiadaviek?
Naša produktová rodina konektor do dosky plošných spojov Zero8 s rozteč 0,8 mm bola vyvinutá pre náročné priemyselné aplikácie a ponúka pritom najvyššiu škálovateľnosť.
Voľne prispôsobte typ, počet pólov a výška stohovania SMT-konektor vašim individuálnym požiadavkám. Naše konektory na dosky s plošnými spojmi (konektor do dosky plošných spojov) pritom zaručujú rýchlosť prenosu dát (prenosová rýchlosť) 16 Gbit/s. Pripojenie dosiek s plošnými spojmi je možné realizovať v paralelnom, pravouhlom alebo horizontálnom usporiadaní. Konektory typu Socket a Plug ponúkame v typoch low-, mid- a high-profile, ako aj v uhlový vyhotovení; konektor typu Plug je navyše k dispozícii aj v typ x-high-profile.
Vďaka rôznym konštrukčným výškam môžete pomocou konektorov Zero8 typu „board-to-board“ dosiahnuť vzdialenosť medzi doskami od 6,00 do 21,00 mm. Konektory ept sú k dispozícii v prevedení s 12 až 80 pólmi. A to ešte nie je všetko: aj pri tienenie máte na výber! tienenie na oboch stranách spojeného páru konektorov, alebo bez nej? Alebo len na jednej strane? Rozhodnutie je na vás. Všetky konektory Zero8 sú v každom prípade vzájomne kompatibilné a voľne kombinovateľné, bez ohľadu na to, či sa rozhodnete pre netienené alebo tienené konektor.
FAQ: Otázky a odpovede týkajúce sa SMT-Leiterplattensteckverbindern pre dosky plošných spojov Zero8
Ako sa dajú spracovať SMT konektor pre dosky s plošnými spojmi Zero8?Akými spôsobmi je možné spájať dosky s plošnými spojmi pomocou SMT-Steckverbindern Zero8?Aké prúdy je možné prenášať pomocou konektorov Zero8?Čím sa vyznačuje nový koncept pripojenia?Čo znamená technológia ScaleX?Na aké prenosové rýchlosti sú vhodné SMT-konektor Zero8?Na aké použitie je vhodná tienená verzia?Vyrovná koncepcia pripojenia zariadenia Zero8 tolerancie v mojej aplikácii?
Ako sa dajú spracovať SMT konektor pre dosky s plošnými spojmi Zero8?
Systém konektorov Zero8 sa spracováva pomocou technológie povrchovej montáže (SMT) a tým pádom sa priamo napájkuje na dosky s plošnými spojmi. konektor sa štandardne dodáva v balení typu „tape and reel“, čo umožňuje plne automatizované spracovanie pomocou systému „Pick-and-Place“. polohovací kolík na spodnej strane konektorov Zero8 zaručujú presné umiestnenie na doske s plošnými spojmi. Spoločnosť ept navyše zaručuje koplanaritu kontaktov s maximálnou odchýlkou 0,1 mm, čím zabezpečuje spoľahlivé spájkovanie počas spracovania.
Akými spôsobmi je možné spájať dosky s plošnými spojmi pomocou SMT-Steckverbindern Zero8?
Rôzne typy konštrukčných foriem Zero8-rodina konektorov umožňujú prepojenie dosiek plošných spojov v paralelnom usporiadaní s výškou stohovania od 6 do 21 mm, ako aj v horizontálnom alebo pravouhlom usporiadaní.
Aké prúdy je možné prenášať pomocou konektorov Zero8?
Vďaka vysokokvalitnej zliatine medi s vynikajúcou vodivosťou je pri 50-pólovom konektor možné dosiahnuť prúd až 1,7 A pri okolitej teplote 20 °C. Tieto hodnoty sa zvyčajne dosahujú pri konektoroch s rozstupom (rozteč) minimálne 1,27 mm.
Čím sa vyznačuje nový koncept pripojenia?
Každá dvojica konektorov (Plug alebo Socket) obsahuje ako nožový, tak aj pružinový zdierkový kontakt. Toto dvojité kontaktovanie zaručuje bezpečné a plynotesné spojenie v priemyselnom prostredí a je odolné voči vonkajším vplyvom, ako sú: nárazy, vibrácie, teplotné cykly, škodlivé plyny atď. Vďaka kontaktovaniu na homogénnej valcovanej ploche (valcovaný povrch) s vysokokvalitnými povrchmi je zaručených minimálne 500 zapojovacích cyklov (počet cyklov spojenia) a znižuje sa opotrebenie povrchu pri mikropohyboch.
Čo znamená technológia ScaleX?
Technologická značka ScaleX opisuje škálovateľnosť systému konektorov v praxi a výhody kontaktnej technológie:
Spoľahlivé mechanické a elektrické spojenia vďaka obojstrannému kontaktnému systému
; flexibilný dizajn zariadení: rôzny počet pólov, typy konštrukcií a výšky stohovania s vysokou efektívna dĺžka spojenia;

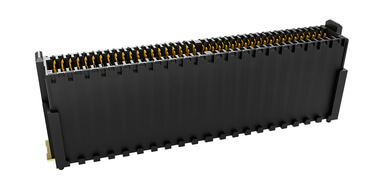

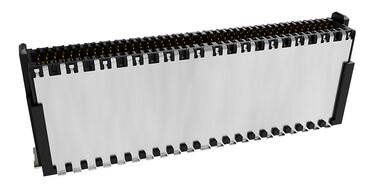

variabilita: konektor board-to-board v tienených a netienených vyhotoveniach
; robustnosť: technológia spojovania pre vysokú kompenzáciu kompenzácia tolerancií a ochranu kontaktov
, prenosové rýchlosti až 16 Gbit/s: voliteľne s uzavretým koncepciou tienenia pre vysokú ochranu proti EMC
Na aké prenosové rýchlosti sú vhodné SMT-konektor Zero8?
Simulácie so systémom konektorov Zero8 pri rýchlosti 16 Gbit/s vykazujú vynikajúcu integrita signálu. S-parameter vám môžeme poskytnúť pre vaše aplikačné simulácie, v tomto smere nás prosím kontaktujte na adrese sales@ept.de
Na aké použitie je vhodná tienená verzia?
Koncepcia tienenia zaručuje optimálnu elektromagnetickú kompatibilitu (EMC) pri priemyselnom použití a je vhodná pre všetky zariadenia s interným vysokorýchlostným prenosom, ktoré sú klasifikované ako zdroj rušenia a/alebo prijímač rušenia: frekvenčné meniče, napájacie zdroje, zariadenia UPS, elektrické pohony, spínacie zariadenia, riadiace systémy, IO systémy, zdravotnícke zariadenia, meracie techniky, komunikačné zariadenia, sieťová technika, senzory, zariadenia na prenos videa.
Vyrovná koncepcia pripojenia zariadenia Zero8 tolerancie v mojej aplikácii?

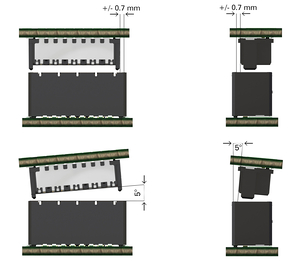

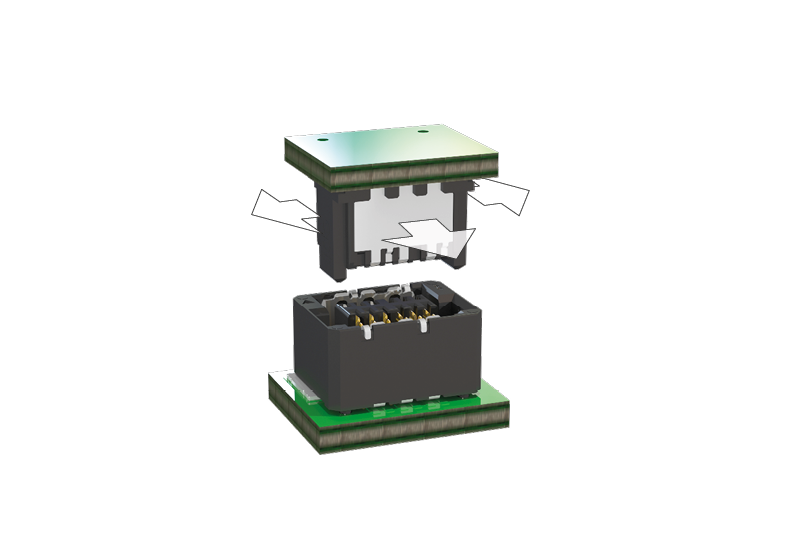

Novo vyvinutý koncept pripojenia zaručuje vysokú presnosť polohy ( kompenzácia tolerancií ) počas inštalácie (uhlová nesúosovosť a do 5°, radiálna nesúosovosť ± 0,7 mm) a vyrovnáva aj v zapojenom stave tolerancie na strane zariadenia ± 0,4 mm v smere x a y, ako aj 1,5 mm v smere z.
