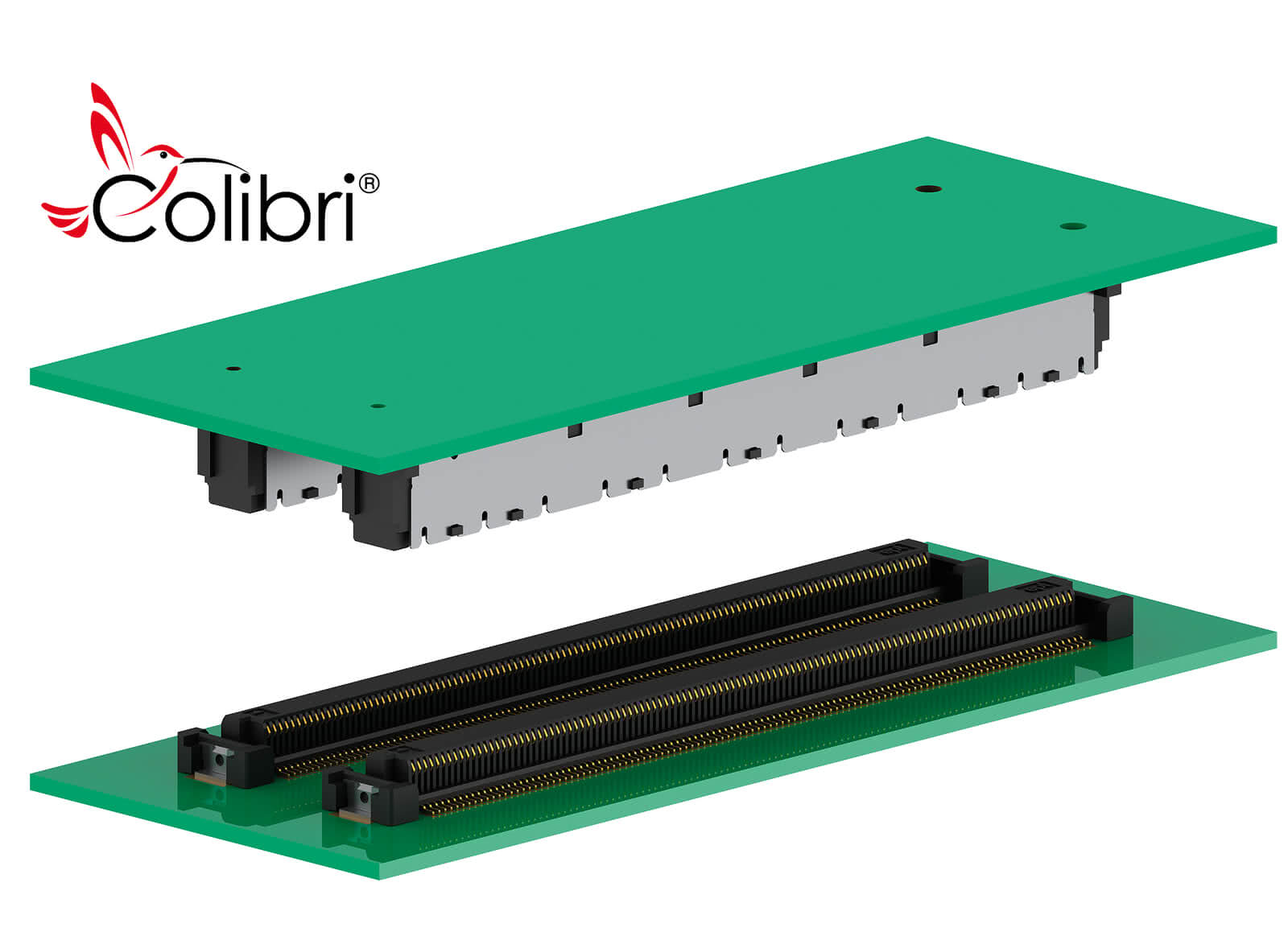

Vysokorýchlostné SMT-konektor do dosky plošných spojov pre aplikácie s rýchlosťou 25+ Gbit/s
Funkcie
- Splňuje požiadavky štandardov PICMG COM Express®
- a SFF-SIG CoreExpress®
- Kompatibilný s bežnými konektormi
- pre aplikácie s rýchlosťou 10+, 16+ alebo 25+ Gbit/s
- Integrovaná plocha pre osadenie komponentov
- Balené v páske a kotúči
Aplikácie
- COM Express®
- CoreExpress®
- Mezzanin doska-k-doske
- VITA59
Colibri: Prehľad

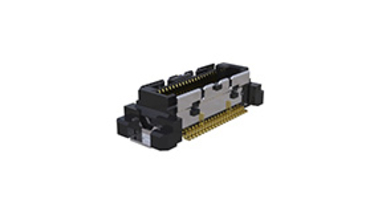

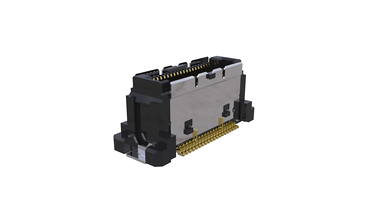

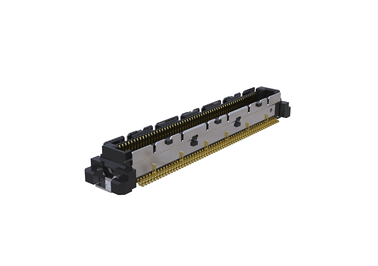

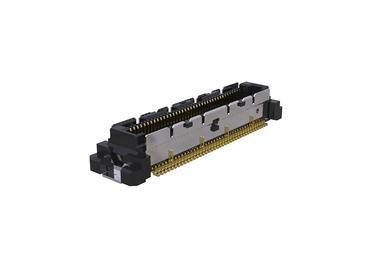

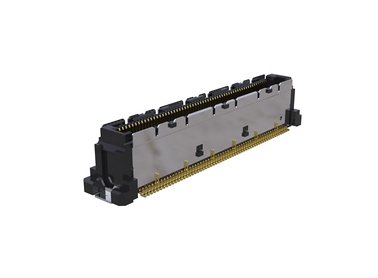

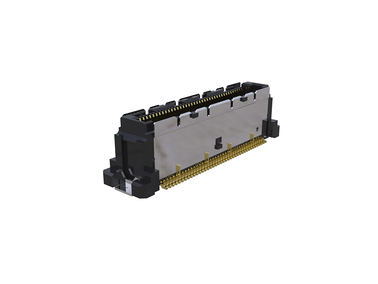

Plug 10+
Plug 16+
Plug 25+

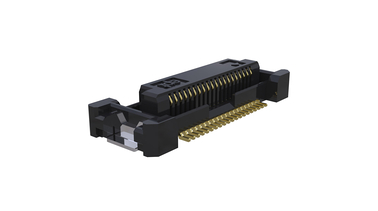

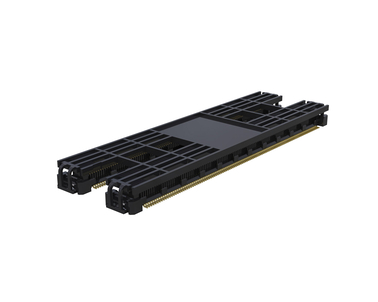

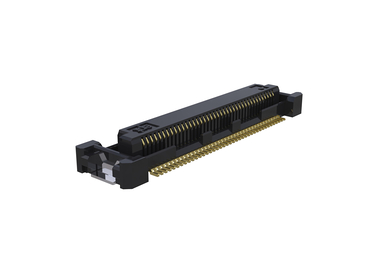

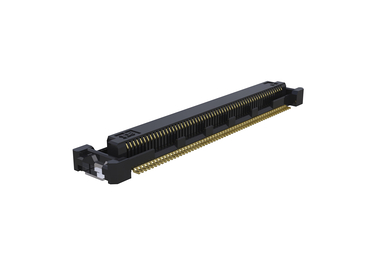

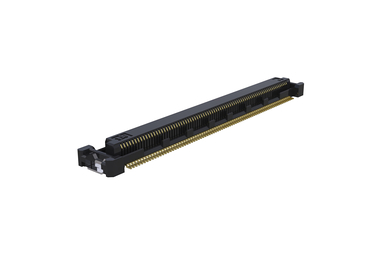

Receptacle
Plug Heavy Au

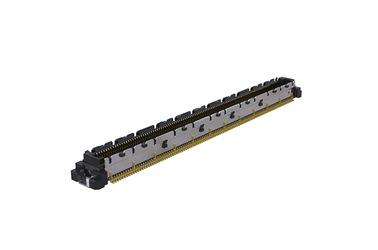

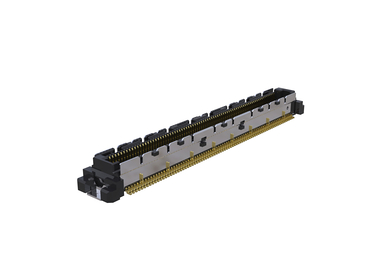

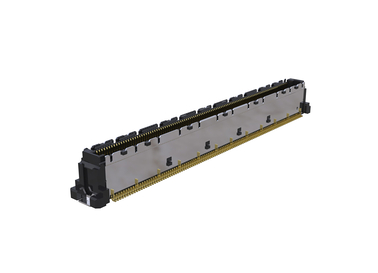

Colibri Heavy Au Plug 10+ 220, 5 mm Položka č. 401-51101-52

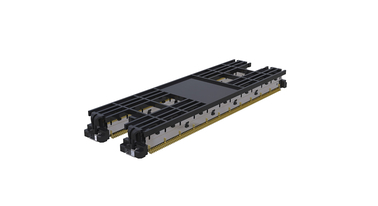

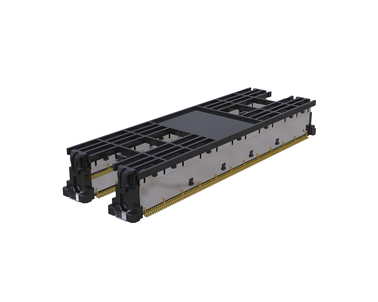

Colibri Heavy Au Plug 10+ 440, 5 mm Položka č. 401-51501-52

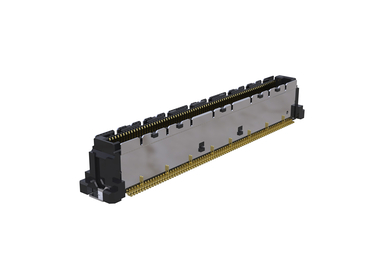

Colibri Heavy Au Plug 10+ 220, 8 mm Položka č. 401-55101-52
Colibri Heavy Au Plug 10+ 440, 8 mm Položka č. 401-55501-52

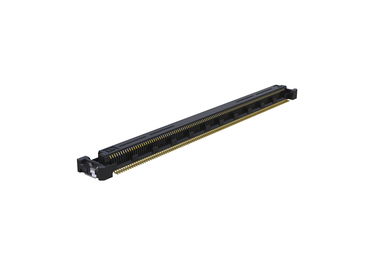

Receptacle Heavy Au
Iný počet stĺpov? Iná výška stohovania? Alternatívne kontaktné nátery? Varianty na mieru? Oneskorené kontakty?
Prednosti vysokorýchlostných SMT konektor Colibri
V našom animačnom filme nájdete odpovede na tieto otázky a ešte oveľa viac. Pozrite si ho
hneď teraz! (alebo na YouTube)!
Vlastnosti konektorov PICMG (konektor)
Prehľad podrobností o
moduloch COM
Prehľad podrobností o
nosnej doske
- iný počet pólov
- iné výšky stohovania
- alternatívne povrchové úpravy kontaktov
si
teraz o individuálny konektor
Štandard COM Express pre konektor
Moduly COM Express® integrujú kľúčové funkcie spustiteľného počítača, ako sú procesor (CPU), grafický procesor, pamäť a štandardné rozhrania.

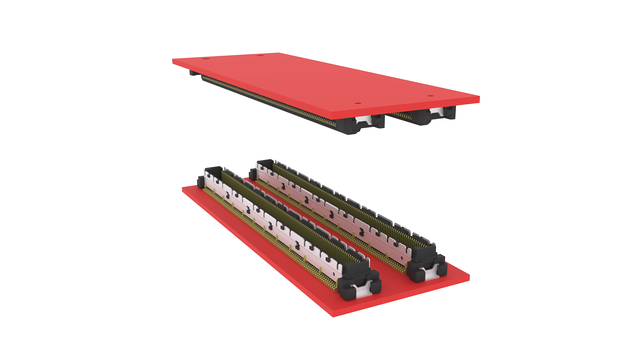

Zapojenie modulu COM do nosnej dosky skracuje dobu vývoja a znižuje náklady. Okrem toho je možné nielen predĺžiť životný cyklus produktov, ale aj ich modernizovať zapojením novších modulov COM Express® s vyšším výkonom do nosnej dosky.

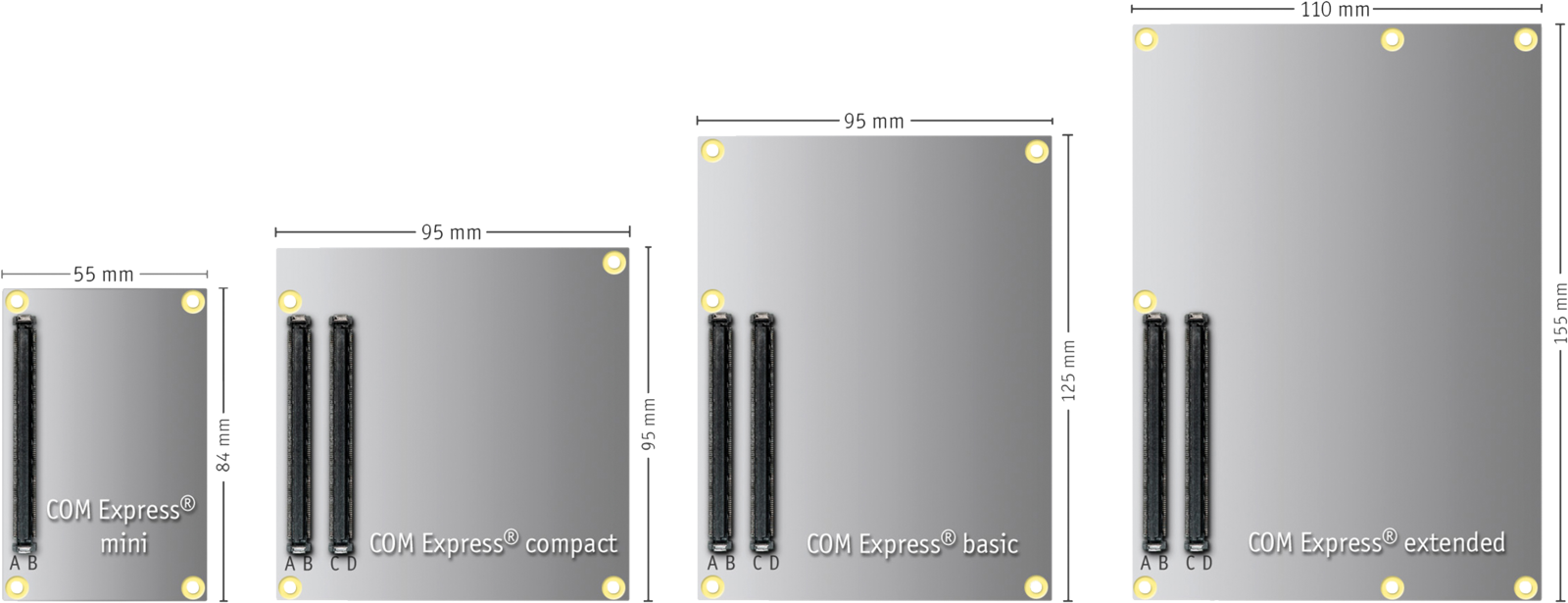

Veľkosti modulov COM Express® pre konektor podľa PICMG
Typické oblasti použitia konektorov Colibri HighSpeedkonektor
- Priemyselná automatizácia
- , kioskové a POS systémy
- , zdravotnícka technika,
- meracie techniky
- , herný
- priemysel, doprava
- , servery

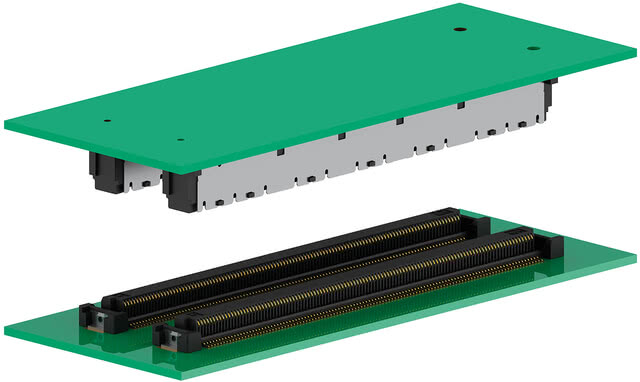

PICMG Colibri konektor pre COM Express
Naše konektory Colibri SMT pre aplikácie COM Express disponujú optimalizovanou konštrukciou kontaktov, vďaka čomu je možné bez problémov realizovať aplikácie pre vysokorýchlostné konektory s rýchlosťou 10, 16 alebo 25+ Gbit/s a viac. Naše simulácie vykazujú vynikajúcu integrita signálu – aj pri vysokých prenosových rýchlostiach. Som absolútne presvedčený o vysokorýchlostných schopnostiach našich konektorov Colibri COM-konektor. Mali by ste si tieto vlastnosti pozrieť na vlastné oči a objednať si aspoň jeden vzorka!
Na simuláciu vlastných návrhov si u nás môžete vyžiadať aj S-parameter.“
Florian Guglhör, produktový manažér ept
FAQ: Otázky a odpovede týkajúce sa konektorov Colibri SMT
Na aké prenosové rýchlosti sú vhodné SMT-konektor Colibri?
Simulácie so systémom konektorov COM Express® konektor Colibri® pri rýchlostiach 8 resp. 10 Gbit/s vykazujú vynikajúcu integrita signálu. Vďaka ďalšiemu vývoju a vylepšeniam konštrukcie kontaktov sa podarilo rozšíriť vysokorýchlostné schopnosti Plugov Colibri na 25+ Gbit/s. Systém konektorov COM Express je tak prvou voľbou pre vaše aplikácie s vysokými prenosovými rýchlosťami 25 Gbit/s a viac.
V akých vysokorýchlostných aplikáciách sa používajú konektor Colibri?
Vysokorýchlostné Speed-konektor Colibri sa výborne hodia pre vysoké prenosové rýchlosti a tým pádom pre akýkoľvek typ vysokorýchlostných aplikácií. Patria sem napríklad systémy COM Express a Mezzanine Board-to-Board s prenosovými rýchlosťami pre 10-Gigabit-Ethernet a PCI Express Gen3.
Kde sa už úspešne používajú konektor Colibri podľa PICMG?
konektor Colibri COM Express sa okrem iného už používajú v priemyselnej automatizácii, kioskových a POS systémoch, zdravotnícka technika, meracej technike, hernom priemysle, v doprave, ako aj v technike budov.
Je na spracovanie vysokorýchlostných konektorov Colibri potrebná montážna pomôcosadzovacia krytka?
Konštrukcia zásuvky Colibri-Receptacle ponúka dostatočnú nasávacia plocha pre nasávacia dýza a preto nevyžaduje žiadnu dodatočnú osadzovacia krytka.
Aj zástrčku Colibri-Plug je možné spoľahlivo osadiť pomocou úzkej nasávacia dýza bez dodatočnej osadzovacia krytka.
Dodávajú sa konektory PICMG Colibri konektor aj v balení typu „Tape & Reel“?
Áno, SMT konektor Colibri sa štandardne dodávajú v balení typu „tape and reel“, čo umožňuje plne automatické spracovanie pomocou systému „Pick-and-Place“. Na požiadanie je možná aj dodávka v balení typu „tray“.
Sú konektor Colibri COM Express komponentmi s certifikátom UL?
Áno, konektor Colibri od spoločnosti ept sú v USA a Kanade certifikované ako UL recognized components.
Sú konektor dosiek plošných spojov ept v súlade so smernicou RoHS?
RoHS (Restriction of the use of certain Hazardous Substances) je smernica o obmedzení používania určitých nebezpečných látok v elektrických a elektronických zariadeniach.
Potvrdzujeme, že konektor Colibri od spoločnosti ept sú v súlade so smernicou RoHS 2011/65/EÚ podľa potvrdenia o zhode s RoHS. Bližšie informácie nájdete v časti RoHS & REACH.
Skúsenosti
však ručíme za pravdivosť týchto tvrdení.
Pri aplikáciách s veľmi vysokými prenosovými rýchlosťami sa Colibri 10 Gbit/s občas dostával na hranice svojich možností: s novým Plug 16+ však teraz prebiehajú prenosy signálov USB 3.1 Gen2 bez problémov.

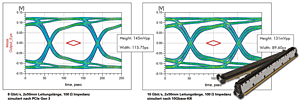

Pre nás bolo rozhodujúce, že moduly COM Express-konektor od spoločnosti ept vykazujú najlepšie hodnoty v diagramoch oka (jitter, Eye height a Eye width).
