DIN 41612 – konektory pre dosky s plošnými spojmi (konektor do dosky plošných spojov)
DIN 41612: Prehľad
Výrobky podľa normy DIN 41612DIN 41612 – konektory pre dosky s plošnými spojmi (konektor do dosky plošných spojov) – záruka kvality EPTNaše konektory na dosky: ✓ spoľahlivé, ✓ odolné, ✓ v mnohých variantochVlastnosti konektora DIN 41612 pre aplikácie typu doska-doskatechnológia press-fit Tcom pressKonštrukčné typyPohľad vývojáraČASTO KLADENÉ OTÁZKYSkúsenosti
Funkcie
- Možnosť
- rôznych techník pripojenia; predstihové a oneskorené kontakty na požiadanie
- ; predcentrovanie
- ; rôzne dĺžky
- vývodov; až 160 kontaktov na vývod; k dispozícii
- sú
- vývody s dvoma až piatimi radmi; vývody s rozteč 2,54 mm alebo 5,08 mm;
- rozsiahle príslušenstvo, ako napríklad kryt (Shroud), board lock, kódovanie

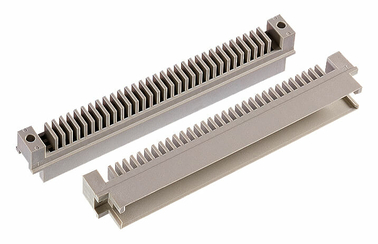

- Spojovacie konektory pre reťazové zapojenie (Daisy Chaining
- ) sú medzinárodne certifikované, napr. podľa UL
- Prenos signálu do 1,5 A
- Prenos prúdu do 5,6 A resp. 15 A
- Upevňovacie spony a kódovanie poskytujú vývojárom a používateľom väčšiu istotu a širokú škálu možností použitia.
Aplikácie
- backplane – dcérska karta, 19-palcová technika (VME)
- , Board-to-Board, paralelná alebo stohovaná
- , vysoký prúd, použitie
- ako periférne konektor pre externé rozhrania zo strany zapojenia
- na väčšie vzdialenosti pomocou plochý kábel
Filtre
Priamočiara zásuvkový konektor
kolíkový konektor, rovná
zásuvkový konektor 90°
kolíkový konektor 90°

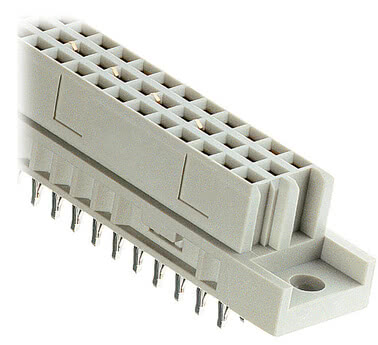

konektor so spínacími kontaktmi

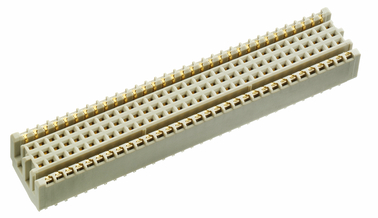

VME 64x
DIN 41612 VME 64x konektorová lišta Položka č. 306-61067-12
Dĺžka pripojenia 4,6 mm, Počet 160, Technológia lisovania, Stupeň kvality 1, bez príruby
Pravouhlé
Technológia lisovania
Odolný
DIN 41612 VME 64x konektorová lišta Položka č. 306-62067-12
Dĺžka pripojenia 4,6 mm, Počet 160, Technológia lisovania, Stupeň kvality 1, Príruba ANSI
Pravouhlé
Technológia lisovania
Odolný
DIN 41612 VME 64x konektorová lišta Položka č. 306-67069-14
Dĺžka pripojenia 17 mm, s zónou na zasadenie v kvalitatívnej triede 1, Počet 160, Technológia lisovania, Stupeň kvality 1, Príruba ANSI
Pravouhlé
Technológia lisovania
Odolný
DIN 41612 VME 64x konektorová lišta Položka č. 306-60067-12
Dĺžka pripojenia 4,6 mm, Počet 160, Technológia lisovania, Stupeň kvality 1, Príruba podľa normy DIN
Pravouhlé
Technológia lisovania
Odolný
DIN 41612 VME 64x konektorová lišta Položka č. 306-65069-14
Dĺžka pripojenia 17 mm, s zónou na zasadenie v kvalitatívnej triede 1, Počet 160, Technológia lisovania, Stupeň kvality 1, Príruba podľa normy DIN
Pravouhlé
Technológia lisovania
Odolný
DIN 41612 VME 64x konektorová lišta Položka č. 306-66069-14
Dĺžka pripojenia 17 mm, s zónou na zasadenie v kvalitatívnej triede 1, Počet 160, Technológia lisovania, Stupeň kvality 1, bez príruby
Pravouhlé
Technológia lisovania
Odolný
Príslušenstvo
Kódovanie podľa normy DIN 41612, typy B a C Položka č. 104-19003
pre typy B a C, zabraňuje nesprávnemu zasunutiu modulov, 1 ks zodpovedá 4 klinom
DIN 41612 kryt C/R Položka č. 115-15302
pre dosky s hrúbkou 3,2 mm, pre dĺžku stĺpika 17 mm, C/R
Pravouhlé
DIN 41612 kryt C/R Položka č. 115-15401
pre dosky s hrúbkou 2,4 mm, pre dĺžku stĺpika 13 mm, C/R
Pravouhlé
DIN 41612 kryt C/R Položka č. 115-15301
pre dosky s hrúbkou 2,4 mm, pre dĺžku stĺpika 17 mm, C/R
Pravouhlé
DIN 41612 kryt C/R Položka č. 115-15402
pre dosky s hrúbkou 3,2 mm, pre dĺžku stĺpika 13 mm, C/R
Pravouhlé
Kryt podľa normy DIN 41612 sa ťažko otvára Položka č. 115-15405
pre dosky s hrúbkou 3,2 mm, pre dĺžku stĺpika 13 mm, C/R sa ťažko otáča
Pravouhlé
DIN 41612 Kryt s ťažkým chodom bez príruby Položka č. 115-15408
pre dosky s hrúbkou 3,2 mm, pre dĺžku stĺpika 13 mm, C/R s ťažkým chodom, bez príruby
Pravouhlé
DIN 41612 kryt C/R s maticou Položka č. 115-15701
pre dosky s hrúbkou 3,2 mm, pre dĺžku stĺpika 13 mm, C/R s maticou
Pravouhlé
DIN 41612 kryt C/R s maticou Položka č. 115-15702
pre dosky s hrúbkou 3,2 mm, pre dĺžku stĺpika 17 mm, C/R s maticou
Pravouhlé

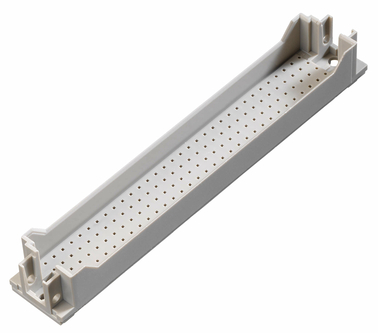

DIN 41612 kryt VME Položka č. 315-15401
pre dosky s hrúbkou 3,4 mm, Dĺžka kolíka 17 mm, x = 6 mm
Pravouhlé
DIN 41612 kryt VME Položka č. 315-15402
pre dosky s hrúbkou 4,6 mm, Dĺžka kolíka 17 mm, x = 4,8 mm
Pravouhlé

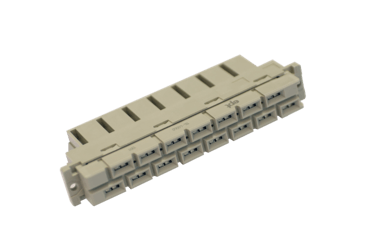

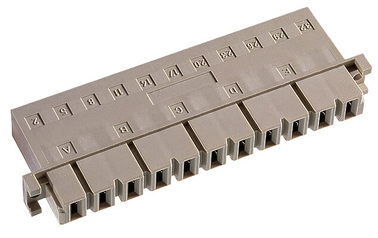

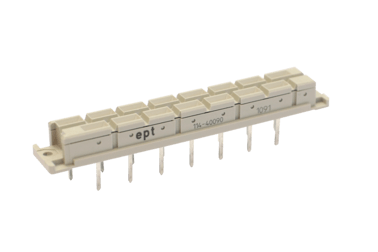

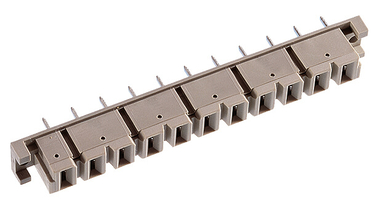

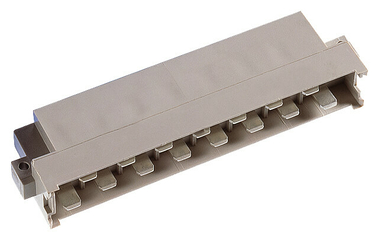

Kódovanie podľa normy DIN 41612, typy H11 a H15 Položka č. 114-30000
Plastový jazýček na kódovanie
Iný počet stĺpov? Iná výška stohovania? Alternatívne kontaktné nátery? Varianty na mieru? Oneskorené kontakty?
DIN 41612 – konektory pre dosky s plošnými spojmi (konektor do dosky plošných spojov) – záruka kvality EPT
Osobný a individuálny
prístup Krátke komunikačné cesty, rýchle reakčné časy a rovnakí skúsení kontaktní partneri, s ktorými spolupracujete už roky, vám zaručujú vysokú kvalitu informácií, ako aj úsporu času a nákladov.
Samozrejme, v spoločnosti ept sa vždy tešíme na vašu návštevu v niektorom z našich závodov!
prístup Krátke komunikačné cesty, rýchle reakčné časy a rovnakí skúsení kontaktní partneri, s ktorými spolupracujete už roky, vám zaručujú vysokú kvalitu informácií, ako aj úsporu času a nákladov.
Samozrejme, v spoločnosti ept sa vždy tešíme na vašu návštevu v niektorom z našich závodov!
Spoľahlivosť a rýchlosť
Spoločnosť ept spája dlhoročnú spoľahlivosť a stabilitu s vysokou flexibilitou vďaka maximálnej nezávislosti od dodávateľov a vlastnej výrobe nástrojov (výroba nástrojov). Pre vás to znamená kratšiu dobu uvedenia na trh („time to market“), rýchle a jasné odpovede na vaše otázky, ako aj možnosť ovplyvňovať a samostatne riadiť priority.
Spoločnosť ept spája dlhoročnú spoľahlivosť a stabilitu s vysokou flexibilitou vďaka maximálnej nezávislosti od dodávateľov a vlastnej výrobe nástrojov (výroba nástrojov). Pre vás to znamená kratšiu dobu uvedenia na trh („time to market“), rýchle a jasné odpovede na vaše otázky, ako aj možnosť ovplyvňovať a samostatne riadiť priority.
Vynikajúca celková kvalita
Najnižšia miera poruchovosti v prevádzke na trhu a vysoká spoľahlivosť dodávok (dodržiavanie termínov dodania) vám zaručujú nízke riziko výpadkov a predchádzanie nákladným zastaveniam liniek. Toto tvrdenie je podložené fungujúcim systémom riadenia kvality a životného prostredia, certifikovaným podľa noriem ISO 9001, ISO 14001 a TS 16949.
Vlastná výroba s použitím vlastných nástrojov, ako aj interná galvanické pokovovanie zabezpečujú vysokú kvalitu výrobkov a nepretržité, spoľahlivé kontroly.
Najnižšia miera poruchovosti v prevádzke na trhu a vysoká spoľahlivosť dodávok (dodržiavanie termínov dodania) vám zaručujú nízke riziko výpadkov a predchádzanie nákladným zastaveniam liniek. Toto tvrdenie je podložené fungujúcim systémom riadenia kvality a životného prostredia, certifikovaným podľa noriem ISO 9001, ISO 14001 a TS 16949.
Vlastná výroba s použitím vlastných nástrojov, ako aj interná galvanické pokovovanie zabezpečujú vysokú kvalitu výrobkov a nepretržité, spoľahlivé kontroly.
Naše konektory na dosky: ✓ spoľahlivé, ✓ odolné, ✓ v mnohých variantoch
Konektory na dosky s plošnými spojmi podľa normy DIN 41612 (konektor do dosky plošných spojov) sú tisíckrát overené a kvalitné priemyselné konektory, ktoré sa používajú už viac ako 50 rokov.
Odolnosť
: Doskové konektory (konektor) podľa normy DIN 41612 odolávajú aj náročným podmienkam prostredia, ako sú nárazy, vibrácie, škodlivé plyny a mnohé ďalšie. Vďaka našim špeciálnym kontaktným technológiám zabezpečujú spoľahlivé spracovanie a vysoké tolerancie pri kontaktovaní a zapájaní. Pri spracovaní si môžete vybrať medzi technikami ako technológia press-fit, spájkovací vývod, Händlöt, WireWrap, Faston, Schneidklemm pre plochý kábel alebo THRT.
: Doskové konektory (konektor) podľa normy DIN 41612 odolávajú aj náročným podmienkam prostredia, ako sú nárazy, vibrácie, škodlivé plyny a mnohé ďalšie. Vďaka našim špeciálnym kontaktným technológiám zabezpečujú spoľahlivé spracovanie a vysoké tolerancie pri kontaktovaní a zapájaní. Pri spracovaní si môžete vybrať medzi technikami ako technológia press-fit, spájkovací vývod, Händlöt, WireWrap, Faston, Schneidklemm pre plochý kábel alebo THRT.
Spoľahlivosť
Naše dosky plošných spojov konektor s technológiou Tcom press® –technológia press-fit – majú najnižšiu mieru poruchovosti v prevádzke, akú je možné na trhu nájsť. V kombinácii s vysokou dodržiavanie termínov dodania vám garantujeme nízke riziko výpadku a predchádzanie nákladným zastaveniam liniek. Termíny dodania pri dodávkach priamo od nás s vami dohodneme. Ak by v dôsledku vonkajších okolností došlo k oneskoreniu dodávky, budeme vás o tom informovať čo najskôr a dohodneme náhradný termín dodávky. V prípade objednávok od našich partnerov kontaktujte prosím priamo daného partnera.
Naše dosky plošných spojov konektor s technológiou Tcom press® –technológia press-fit – majú najnižšiu mieru poruchovosti v prevádzke, akú je možné na trhu nájsť. V kombinácii s vysokou dodržiavanie termínov dodania vám garantujeme nízke riziko výpadku a predchádzanie nákladným zastaveniam liniek. Termíny dodania pri dodávkach priamo od nás s vami dohodneme. Ak by v dôsledku vonkajších okolností došlo k oneskoreniu dodávky, budeme vás o tom informovať čo najskôr a dohodneme náhradný termín dodávky. V prípade objednávok od našich partnerov kontaktujte prosím priamo daného partnera.
Široká škála variantov S 12 základnými tvarmi a 25 variantmi
ponúkame takmer kompletný sortiment priemyselných konektorov podľa normy DIN 41612. Či už ide o konektory typu „zásuvkový konektor“, „kolíkový konektor“, „konektor so spínacími kontaktmi“, VME64x alebo varianty s rezaným upínaním; naše konektory dosiek plošných spojov a konektory podľa normy DIN 41612 sú univerzálne použiteľné a vysoko spoľahlivé. Ak potrebujete iné konektory DIN 41612 pre dosky s plošnými spojmi, na požiadanie vám vieme v krátkom čase poskytnúť ďalšie varianty.
ponúkame takmer kompletný sortiment priemyselných konektorov podľa normy DIN 41612. Či už ide o konektory typu „zásuvkový konektor“, „kolíkový konektor“, „konektor so spínacími kontaktmi“, VME64x alebo varianty s rezaným upínaním; naše konektory dosiek plošných spojov a konektory podľa normy DIN 41612 sú univerzálne použiteľné a vysoko spoľahlivé. Ak potrebujete iné konektory DIN 41612 pre dosky s plošnými spojmi, na požiadanie vám vieme v krátkom čase poskytnúť ďalšie varianty.
Dostupnosť
: Sme do veľkej miery nezávislí od dodávateľov. Naša vlastná výroba nástrojov (výroba nástrojov) nám umožňuje ponúkať dlhodobú spoľahlivosť a stabilitu s vysokou flexibilitou. Vďaka tomu profitujete z rýchlejšieho uvedenia na trh („time to market“). Naše servisné oddelenie odpovie na vaše otázky rýchlo a spoľahlivo.
: Sme do veľkej miery nezávislí od dodávateľov. Naša vlastná výroba nástrojov (výroba nástrojov) nám umožňuje ponúkať dlhodobú spoľahlivosť a stabilitu s vysokou flexibilitou. Vďaka tomu profitujete z rýchlejšieho uvedenia na trh („time to market“). Naše servisné oddelenie odpovie na vaše otázky rýchlo a spoľahlivo.
Vyrobené v EÚ
Vlastná výroba s použitím vlastných nástrojov, ako aj interná galvanické pokovovanie zabezpečujú vysokú kvalitu výrobkov a nepretržité, spoľahlivé kontroly. Naše priemyselné konektory podľa normy DIN 41612 sa vyrábajú v Nemecku a v Českej republike.
Vlastná výroba s použitím vlastných nástrojov, ako aj interná galvanické pokovovanie zabezpečujú vysokú kvalitu výrobkov a nepretržité, spoľahlivé kontroly. Naše priemyselné konektory podľa normy DIN 41612 sa vyrábajú v Nemecku a v Českej republike.
Certifikácia
Spoločnosť EPT je certifikovaná podľa noriem ISO 9001, ISO 14001 a TS 16949. Naše certifikáty, povolenia a testovacie správy pre USA a Kanadu, ako aj dokumenty týkajúce sa smerníc RoHS, REACH, POP, recyklácie a náš dotazník o konfliktné minerály nájdete tu.
Spoločnosť EPT je certifikovaná podľa noriem ISO 9001, ISO 14001 a TS 16949. Naše certifikáty, povolenia a testovacie správy pre USA a Kanadu, ako aj dokumenty týkajúce sa smerníc RoHS, REACH, POP, recyklácie a náš dotazník o konfliktné minerály nájdete tu.

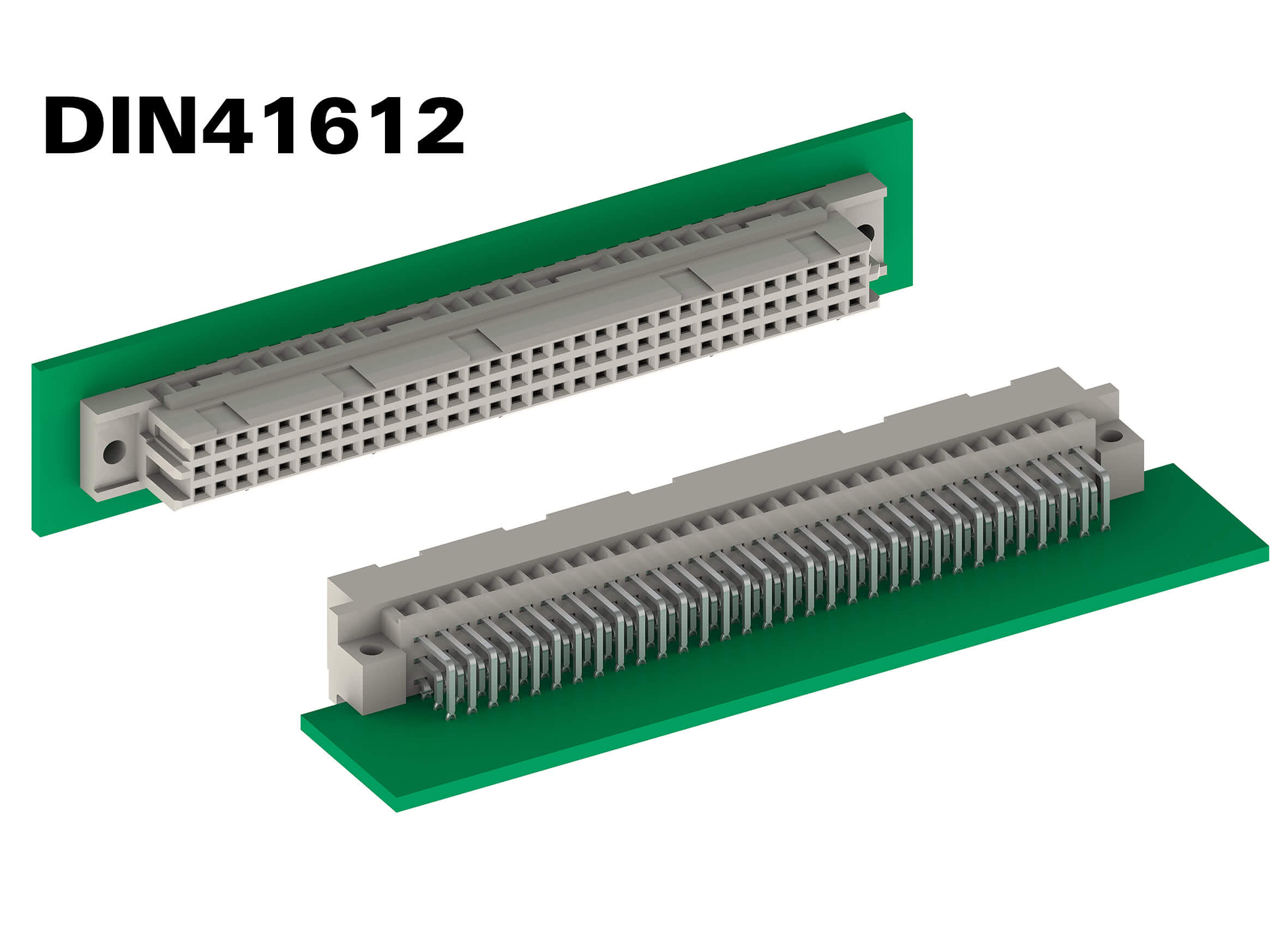

Vlastnosti konektora DIN 41612 pre aplikácie typu doska-doska
Predovšetkým ako priemyselný konektor je konektor DIN 41612 naďalej široko rozšírený. Napríklad zbernica VME, ktorá je na trhu už viac ako 35 rokov, je založená na konektoroch DIN. Vďaka tomu si zabezpečila veľmi dobrú pozíciu v oblasti priemyselných počítačov a používa sa aj v nových vývojových projektoch. Množstvo rôznych typov konštrukcií a techník pripojenia (technológia press-fit, spájkovanie ponorom, ručné spájkovanie, technika ovíjania, Crimp a THR) konektorov DIN pokrýva široké spektrum aplikácií. Okrem toho robustná a spoľahlivá konštrukcia aj naďalej zabezpečuje budúcnosť týchto konektorov do dosiek plošných spojov. Konektory DIN 41612 sa dnes používajú v aplikáciách v oblasti prenosu signálov, ako aj pri prenose vyšších prúdov. A to vo všetkých oblastiach priemyselnej elektroniky: od riadiacej techniky cez riadenie motorov až po priemyselné počítače.
Ďalšie informácie o konektoroch DIN 41612 pre dosky s plošnými spojmi Leiterplatten-konektor:
Ďalšie informácie o konektoroch DIN 41612 pre dosky s plošnými spojmi Leiterplatten-konektor:
Výrobky podľa normy DIN 41612DIN 41612 – konektory pre dosky s plošnými spojmi (konektor do dosky plošných spojov) – záruka kvality EPTNaše konektory na dosky: ✓ spoľahlivé, ✓ odolné, ✓ v mnohých variantochVlastnosti konektora DIN 41612 pre aplikácie typu doska-doskatechnológia press-fit Tcom pressKonštrukčné typyPohľad vývojáraČASTO KLADENÉ OTÁZKYSkúsenosti
Prehľad podrobností
Prehľad podrobností

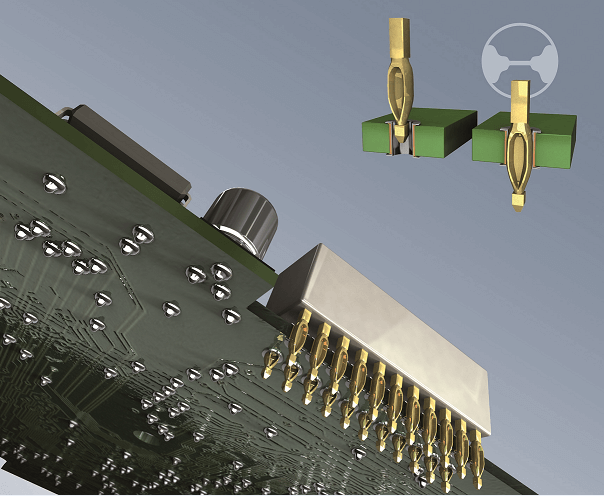

technológia press-fit Tcom press od spoločnosti ept
Vzhľadom na rastúcu miniaturizáciu zostáv a vyššiu hustotu komponentov na doskách s plošnými spojmi sa čoraz častejšie využíva bezspájkovacia technika vtláčania (technológia press-fit). Zalisované spoje vznikajú vtláčaním kolíka (pin) konektora do priechodného otvoru v doske s plošnými spojmi. prekovený otvor umožňuje elektrické prepojenie medzi protiľahlými vrstvami dosky s plošnými spojmi. Na tento účel sa do dosky s plošnými spojmi vyvŕta otvor a nanesie sa meď ako nosný materiál.
Kontaktovanie prebieha pomocou definovanej a kontrolovanej sily – čo predstavuje obrovskú výhodu pre konzistentnú kvalitu a rýchle, bezproblémové spracovanie. Zvláštnosťou je, že vtláčací kolík (zalisovací kolík) má väčšiu uhlopriečku ako priemer otvoru v doske plošných spojov. Flexibilita spočíva v zóne vtláčania (zalisovacia zóna).
Zalisovacie nástroje umožňujú vtláčanie viacerých konektorov (konektor) súčasne. Na rozdiel od spájkovania nie sú dosky plošných spojov pri tomto procese tepelne namáhané. Medzi vtláčacím kolíkom a stenou otvoru vzniká plynotesný, trvalý, mechanicky a elektricky dobre vodivý spojenie s nízkym prechodovým odporom (prechodový odpor).
Kontaktovanie prebieha pomocou definovanej a kontrolovanej sily – čo predstavuje obrovskú výhodu pre konzistentnú kvalitu a rýchle, bezproblémové spracovanie. Zvláštnosťou je, že vtláčací kolík (zalisovací kolík) má väčšiu uhlopriečku ako priemer otvoru v doske plošných spojov. Flexibilita spočíva v zóne vtláčania (zalisovacia zóna).
Zalisovacie nástroje umožňujú vtláčanie viacerých konektorov (konektor) súčasne. Na rozdiel od spájkovania nie sú dosky plošných spojov pri tomto procese tepelne namáhané. Medzi vtláčacím kolíkom a stenou otvoru vzniká plynotesný, trvalý, mechanicky a elektricky dobre vodivý spojenie s nízkym prechodovým odporom (prechodový odpor).
Vaše výhody konektora DIN 41612 vďaka technike vtláčania Tcom press® technológia press-fit
- elektrické, mechanické, plynotesné, odolné proti korózii a nízkoimpedančné spojenie
- Vysoká priľnavá sila
- Žiadne chyby pri spájkovaní, zvyšky tavidla ani podobné nečistoty
- Nie je potrebné dodatočné
- čistenie Žiadne tepelné namáhanie dosky Europlatine
- Žiadne tepelné namáhanie elektronických súčiastok
- Recyklácia je možná jednoduchým
- vytlačením Efektívnejší a nákladovo výhodnejší proces osádzania
- Možnosť obojstranného osádzania dosky
Predbežný a oneskorený kontakt pri konektore DIN 41612
Rodina typov konektorov DIN 41612/IEC 60603-2 (rodina konektorov) pozostáva z 12 základných typov s doplnkovými variantami. Pre konektory DIN typov B, C, R, D a E je možné použiť kolíkové kontakty s predstihom 0,8 mm alebo 1,0 mm v akejkoľvek pozícii radov a, b, c, d a e. Pre typ F a G sú možné predstihy 1,3 mm.
Prečo používať predstihový alebo oneskorený kontakt?
Predstihové a oneskorené kontakty sa v elektrotechnike používajú na zabránenie napäťovým špičkám a tým aj prepätiu. Pri týchto kontaktoch sa spojenie najskôr, resp. najneskôr nadviaže a tiež najskôr, resp. najneskôr preruší.
Potrebujete konektor (konektor) s predstihovými a oneskorenými kontaktmi?
Žiaden problém. U nás získate špeciálne osadenia pre typy DIN B, C, R, D, E, F a G. Predstihový kontakt je možné umiestniť do akejkoľvek požadovanej polohy.
Kontaktujte nás »
Prečo používať predstihový alebo oneskorený kontakt?
Predstihové a oneskorené kontakty sa v elektrotechnike používajú na zabránenie napäťovým špičkám a tým aj prepätiu. Pri týchto kontaktoch sa spojenie najskôr, resp. najneskôr nadviaže a tiež najskôr, resp. najneskôr preruší.
Potrebujete konektor (konektor) s predstihovými a oneskorenými kontaktmi?
Žiaden problém. U nás získate špeciálne osadenia pre typy DIN B, C, R, D, E, F a G. Predstihový kontakt je možné umiestniť do akejkoľvek požadovanej polohy.
Kontaktujte nás »
Konektory dosiek DIN14162 – typy
signálový konektor (signálne konektory) s rozteč 2,54 mm
podľa DIN 41612, typ B, Q + DIN 41612, typ C, R
Dvojradová konštrukčná typ B a trojradová konštrukčná typ typu C podľa normy DIN 41612 pozostávajú z uhlového kolíkového konektora s nožovými kontaktmi a priamej konektora s pružinovými/zásuvkovými kontaktmi (dutinková lišta). Ak sú potrebné priame konektory s nožovými kontaktmi a uhlové kolíkové konektory s pružinovými kontaktmi, sú k dispozícii dvojradová konštrukčná typ Q a trojradová konštrukčná typ R.
Všetky 4 série sú k dispozícii v polovičnej a tretinovej verzii. Ako varianty pripojenia sú k dispozícii technika vtláčania, technika spájkovania na vlnke a technika THR.
Keďže typy B a Q, ako aj C a R, je možné kombinovať, existuje možnosť prepojiť dosky plošných spojov v uhle 90°, paralelne alebo aj horizontálne.

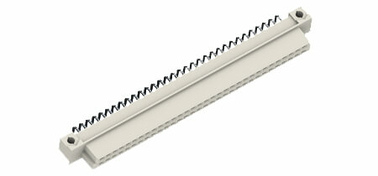

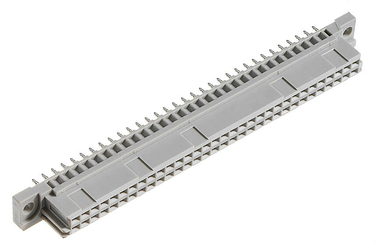

Konektory DIN 41612 – typ B + Q:

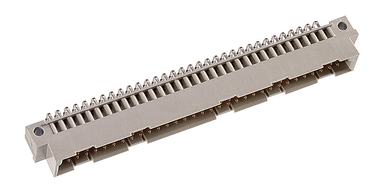

- typ B: uhlový kolíkový konektor, priama zásuvkový konektor

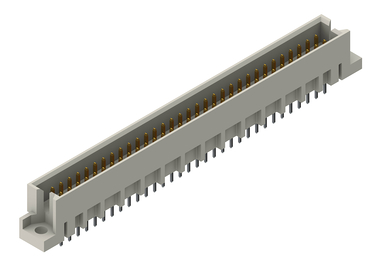

- typ Q: priama kolíkový konektor, uhlový zásuvkový konektor
–

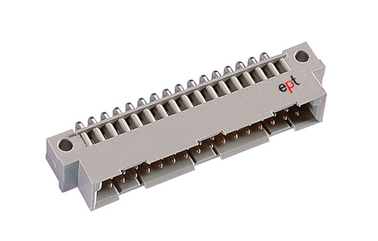

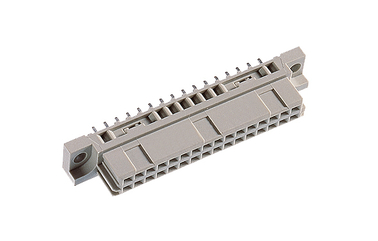

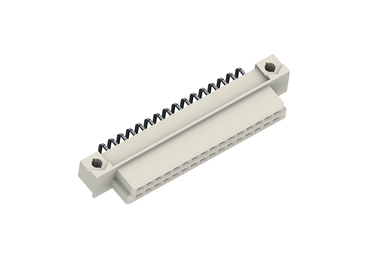

typ B/2 + Q/2:
- typ B: uhlový kolíkový konektor, rovná zásuvkový konektor
- typ Q: rovná kolíkový konektor, uhlový zásuvkový konektor
- 32
kontaktov – dĺžka: 55 mm, šírka: 8,6 mm

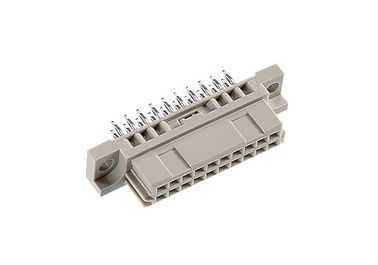

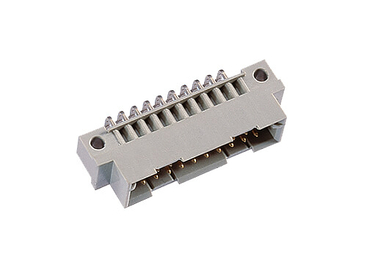

Konektory DIN 41612 – typ B/3 + Q/3:
- typ B: uhlový kolíkový konektor s nožovými kontaktmi, rovná zásuvkový konektor
- typ- zásuvkový konektor-
typ- 20
kontaktov – dĺžka: 39 mm, šírka: 8,6 mm

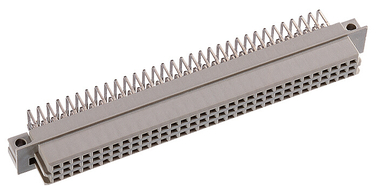

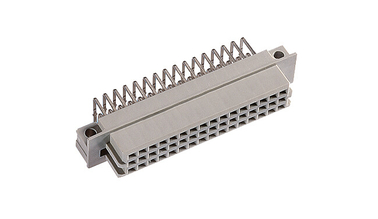

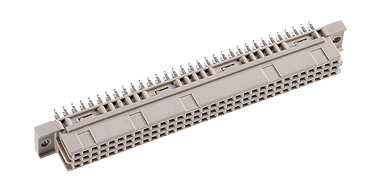

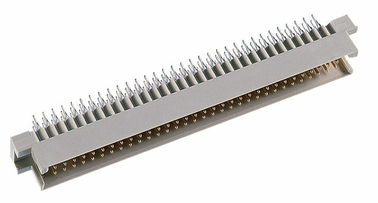

Konektor DIN 41612 – typ C + R:

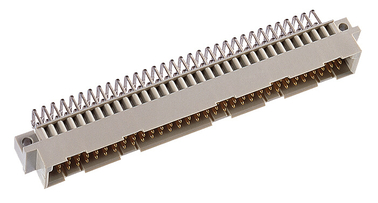

- typ C: uhlový kolíkový konektor, rovná zásuvkový konektor
– typ R: rovná kolíkový konektor, uhlový zásuvkový konektor
– 96
kontaktov – dĺžka: 95 mm, šírka: 11 mm

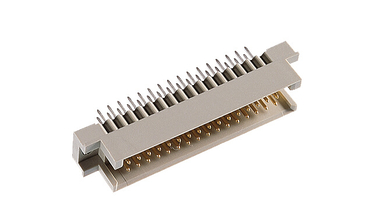

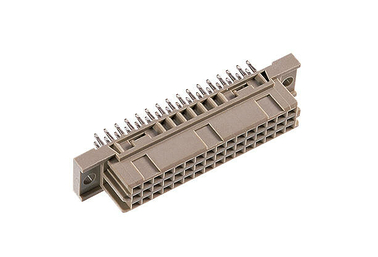

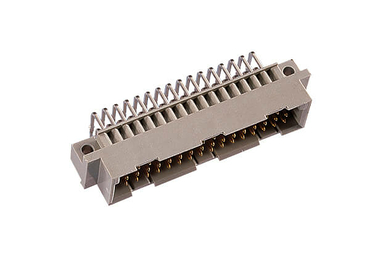

Zástrčka DIN 41612 – typ C/2 + R/2:
- typ C: uhlový kolíkový konektor, rovná zásuvkový konektor
– typ R: rovná kolíkový konektor, uhlový zásuvkový konektor
– 48
kontaktov – dĺžka: 55 mm, šírka: 11 mm

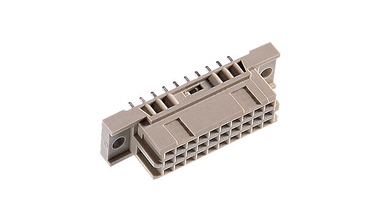

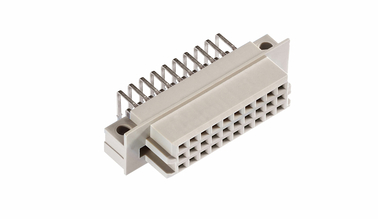

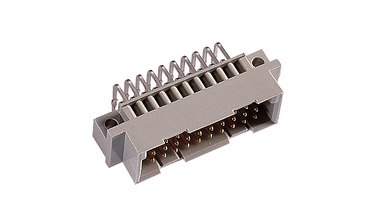

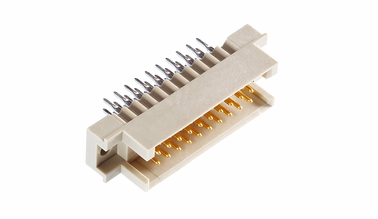

Konektor DIN 41612 – typ C/3 + R/3:
typ R: uhlový kolíkový konektor, rovná zásuvkový konektor
– typ R: uhlový kolíkový konektor, rovná zásuvkový konektor
– 30
kontaktov – dĺžka: 39 mm, šírka: 11 mm Všetky uvedené typy
umožňujú prenos prevádzkových prúdov až do 1,6 A pri 20 °C.
signálový konektor DIN sa často používajú v oblasti IT a výpočtovej techniky na prepojenie zásuvná karta s backplane.
Všetky 4 série sú k dispozícii v polovičnej a tretinovej verzii. Ako varianty pripojenia sú k dispozícii technika vtláčania, technika spájkovania na vlnke a technika THR.
Keďže typy B a Q, ako aj C a R, je možné kombinovať, existuje možnosť prepojiť dosky plošných spojov v uhle 90°, paralelne alebo aj horizontálne.
Konektory DIN 41612 – typ B + Q:
- typ B: uhlový kolíkový konektor, priama zásuvkový konektor
- typ Q: priama kolíkový konektor, uhlový zásuvkový konektor
–
typ B/2 + Q/2:
- typ B: uhlový kolíkový konektor, rovná zásuvkový konektor
- typ Q: rovná kolíkový konektor, uhlový zásuvkový konektor
- 32
kontaktov – dĺžka: 55 mm, šírka: 8,6 mm
Konektory DIN 41612 – typ B/3 + Q/3:
- typ B: uhlový kolíkový konektor s nožovými kontaktmi, rovná zásuvkový konektor
- typ- zásuvkový konektor-
typ- 20
kontaktov – dĺžka: 39 mm, šírka: 8,6 mm
Konektor DIN 41612 – typ C + R:
- typ C: uhlový kolíkový konektor, rovná zásuvkový konektor
– typ R: rovná kolíkový konektor, uhlový zásuvkový konektor
– 96
kontaktov – dĺžka: 95 mm, šírka: 11 mm
Zástrčka DIN 41612 – typ C/2 + R/2:
- typ C: uhlový kolíkový konektor, rovná zásuvkový konektor
– typ R: rovná kolíkový konektor, uhlový zásuvkový konektor
– 48
kontaktov – dĺžka: 55 mm, šírka: 11 mm
Konektor DIN 41612 – typ C/3 + R/3:
typ R: uhlový kolíkový konektor, rovná zásuvkový konektor
– typ R: uhlový kolíkový konektor, rovná zásuvkový konektor
– 30
kontaktov – dĺžka: 39 mm, šírka: 11 mm Všetky uvedené typy
umožňujú prenos prevádzkových prúdov až do 1,6 A pri 20 °C.
signálový konektor DIN sa často používajú v oblasti IT a výpočtovej techniky na prepojenie zásuvná karta s backplane.

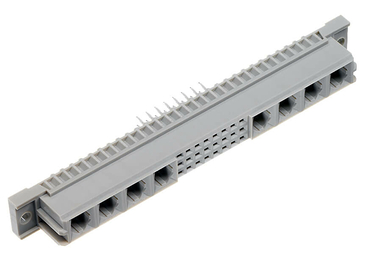

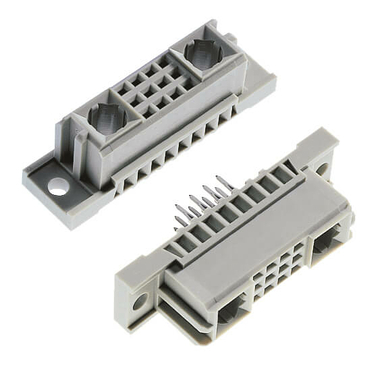

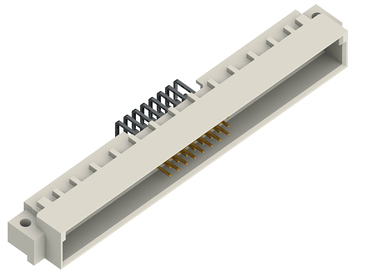

Signál a napájanie (30 A) v jednom konektore
dosiek DIN 41612, typ M
Typ M ponúka kontakty pre vysoký prúd (vysoký prúd-) a signálne kontakty v jednom konektore. Pri tom je možné rovnú zásuvkový konektor- a uhlovú kolíkový konektor- voliteľne osadiť 6 signálnymi a 10 koaxiálnymi kontaktmi, alebo v konfiguráciách 24/8, 42/6, 60/4, 78/2. Okrem toho je lišta zo séria M dostupná aj v prevedeniach M/2 – 30/2 a M/3 – 12/2.
Táto varianta doskových konektor sa používa napríklad v riadiacich systémoch plniacich zariadení.
Táto varianta doskových konektor sa používa napríklad v riadiacich systémoch plniacich zariadení.
rozteč 5,08 mm – Power (5,6 A)

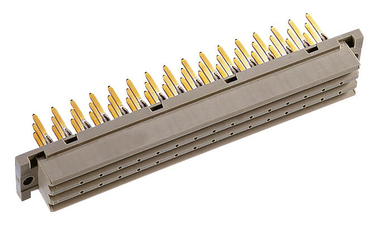

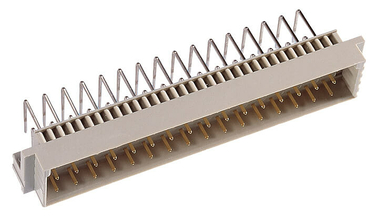

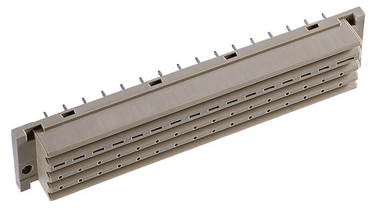

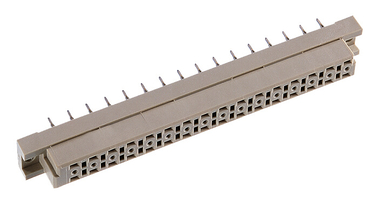

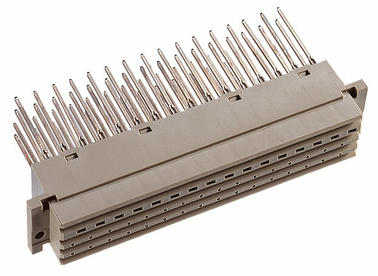

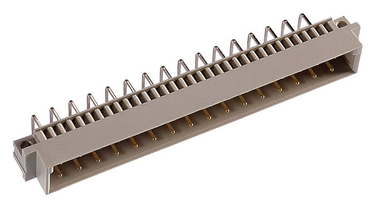

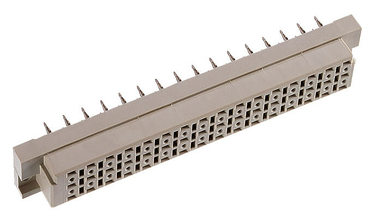

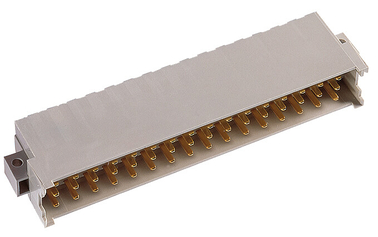

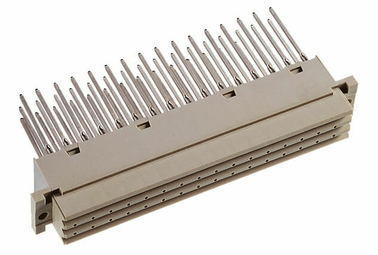

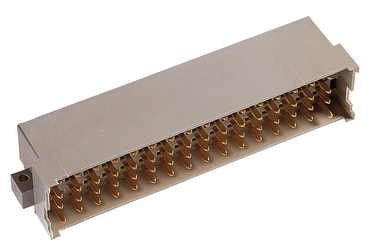

DIN 41612 typ D, E + DIN 41612 typ F, G + DIN 41612 typ F plochá, G plochá
Kto chce prenášať prúdy až do 5,6 A, môže využiť dvojradovú konštrukciu DIN 41612 typu D a trojradovú konštrukciu DIN 41612 typu E. Obidve varianty majú rozstup (rozteč) 5,08 mm. Štandardne je konektor s nožovými kontaktmi (kolíkový konektor) uhlový a konektor s pružinovými kontaktmi (zásuvkový konektor) rovný.
Pre rovnaké použitie, avšak v robustnejšom vyhotovení, sú určené konektory dosiek DIN 41612 typu F (trojradové) a DIN 41612 typu G (štvorradové). Pri oboch typoch konektorov dosiek (konektor do dosky plošných spojov-Typen) je zásuvková lišta (dutinková lišta) okrem štandardnej výšky k dispozícii aj v nižšej variante. Týmto spôsobom je možné realizovať rôzne vzdialenosťe medzi doskami. typ
y F a G podľa normy DIN 41612 sa používajú hlavne v železničná technika.
typ D (typ D)
:- 32
kontaktov- 2 rady
typ E (typ E)
:- 48 kontaktov-
2 rady
typ F (typ F)
:- 48
kontaktov- 3 rady
typa F plochá
:- 48
kontaktov- 3 rady
typa G (typ G)
:- 64
kontaktov- 4 rady
typa G plochá
:- 64
kontaktov- 4 rady
Pre rovnaké použitie, avšak v robustnejšom vyhotovení, sú určené konektory dosiek DIN 41612 typu F (trojradové) a DIN 41612 typu G (štvorradové). Pri oboch typoch konektorov dosiek (konektor do dosky plošných spojov-Typen) je zásuvková lišta (dutinková lišta) okrem štandardnej výšky k dispozícii aj v nižšej variante. Týmto spôsobom je možné realizovať rôzne vzdialenosťe medzi doskami. typ
y F a G podľa normy DIN 41612 sa používajú hlavne v železničná technika.
typ D (typ D)
:- 32
kontaktov- 2 rady
typ E (typ E)
:- 48 kontaktov-
2 rady
typ F (typ F)
:- 48
kontaktov- 3 rady
typa F plochá
:- 48
kontaktov- 3 rady
typa G (typ G)
:- 64
kontaktov- 4 rady
typa G plochá
:- 64
kontaktov- 4 rady
rozteč 5,08 mm s konektorom Faston 15

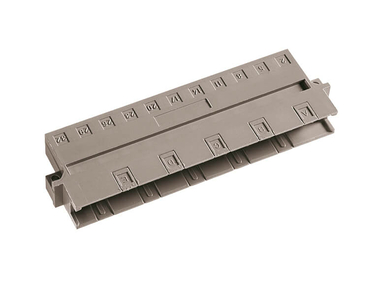

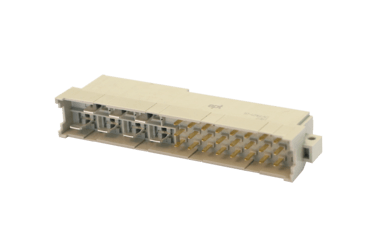

A DIN 41612 H11, DIN 41612 H15, zmiešaný typ DIN 41612 H7/F24
Pre Fastonové pripojenie potrebujete DIN 41612 H11, DIN 41612 H15 alebo zmiešaný typ DIN 41612 H7/F24. Páska s pružnými kontaktmi (zásuvkový konektor) typov H11 a H15 je k dispozícii v dvoch rôznych výškach. Zaujímavým konektorom je typ H7/F25. S 7 konektormi typu Faston (15 A) a 24 napájacími kontaktmi (5,6 A).
Zadné lišty
VME 64x pre viacužívateľské zbernicové systémy Vita
Zvláštnosťou v sérii DIN 41612 séria je 5-radová pružinová lišta VME64x. S 160 kontaktmi je táto pružinová lišta k dispozícii v 3 rôznych variantoch a 2 dĺžkach kontaktov, v technike vtláčania (technológia press-fit). Aktuálna verzia VME64 ponúka šírku zbernice 64 bitov.
Páska s pružnými kontaktmi (zásuvkový konektor) VME64x podľa normy DIN 41612 sa používa okrem iného v leteckom a kozmickom priemysle, ako aj v zbrojárskom priemysle.
Páska s pružnými kontaktmi (zásuvkový konektor) VME64x podľa normy DIN 41612 sa používa okrem iného v leteckom a kozmickom priemysle, ako aj v zbrojárskom priemysle.
Konektor DIN
41612 pre zapojenie typu „Daisy Chain“
Mnohé zbernicové systémy v automatizačnej technike sú zapojené podľa princípu Daisy Chain. Prepojenie signálnych vedení cez viacero dosiek v sérii je bežným postupom. Ak sa však jednotlivé dosky vyberú, je potrebné zasunúť prepojky. Tento problém sa dá elegantnejšie vyriešiť pomocou prepínacích konektorov. Pri vyberaní dcérskej dosky (dcérska karta) sa kontakt automaticky skratuje, takže nie je potrebné zbytočné zasúvanie prepojok.
Prehľad typov konštrukcií
DIN 41612 – typ B, B/2,
B/3• Štandard (X): 4,9•
Predstih (predstih kontaktu, Y) + 1,0 mm: 5,9•
Zpoždenie (oneskorenie kontaktu, Y) -0,8 mm: 4,1
B/3• Štandard (X): 4,9•
Predstih (predstih kontaktu, Y) + 1,0 mm: 5,9•
Zpoždenie (oneskorenie kontaktu, Y) -0,8 mm: 4,1
DIN 41612 – typ C, C/2,
C/3• Štandard (X): 4,
9• predstih kontaktu (Y) + 1,0 mm: 5,9•
oneskorenie kontaktu (Y) -0,8 mm: 4,1
C/3• Štandard (X): 4,
9• predstih kontaktu (Y) + 1,0 mm: 5,9•
oneskorenie kontaktu (Y) -0,8 mm: 4,1
DIN 41612 typ R, R/2, R/3
spojovacia strana
a• Štandard (X): 4,
9• predstih kontaktu (Y) +0,8 mm: 5,7 | + 1,0 mm: 5,9•
oneskorenie kontaktu (Y) -0,4 mm: 4,5 | -0,8 mm: 4,1
strana pripojenia
• Štandard (X): 13,0•
predstih kontaktu (Y) + 0,8 mm: 13,
8• oneskorenie kontaktu (Y) -0,4 mm: 12,6 | -0,8: 12,2
spojovacia strana
a• Štandard (X): 4,
9• predstih kontaktu (Y) +0,8 mm: 5,7 | + 1,0 mm: 5,9•
oneskorenie kontaktu (Y) -0,4 mm: 4,5 | -0,8 mm: 4,1
strana pripojenia
• Štandard (X): 13,0•
predstih kontaktu (Y) + 0,8 mm: 13,
8• oneskorenie kontaktu (Y) -0,4 mm: 12,6 | -0,8: 12,2
DIN 41612typ
D• Štandard (X): 4,
9• predstih kontaktu (Y) + 0,8 mm: 5,7
D• Štandard (X): 4,
9• predstih kontaktu (Y) + 0,8 mm: 5,7
DIN 41612 typ E (rozteč 2,54 mm)
• Štandard (X): 4,9•
predstih kontaktu (Y) + 0,8 mm: 5,7 (séria a, c, e)
DIN 41612 typ E (rozteč 5,08 mm)
• Štandard (X): 4,9•
predstih kontaktu (Y) + 0,8 mm: 5,7 (séria a)
• Štandard (X): 4,9•
predstih kontaktu (Y) + 0,8 mm: 5,7 (séria a, c, e)
DIN 41612 typ E (rozteč 5,08 mm)
• Štandard (X): 4,9•
predstih kontaktu (Y) + 0,8 mm: 5,7 (séria a)
DIN 41612 – typ
F• Štandard (X): 6,1•
predstih kontaktu (Y) + 1,3 mm: 7,4
F• Štandard (X): 6,1•
predstih kontaktu (Y) + 1,3 mm: 7,4
DIN 41612 – typ
G• Štandard (X): 6,1•
predstih kontaktu (Y) + 1,3 mm: 7,4
G• Štandard (X): 6,1•
predstih kontaktu (Y) + 1,3 mm: 7,4
Rad produktov ept konektor podľa normy DIN 41612 / IEC 60603-2
„Už viac ako 50 rokov sa používajú konektory (konektor), ktoré spĺňajú požiadavky súčasnej normy IEC 60603-2 (predtým: DIN 41612). A to z dobrého dôvodu. Hoci sa technológia ďalej vyvíjala a v ére IoT a priemyslu 2.0 sa aplikácie zmenšujú, pričom napriek tomu obsahujú viac modulov, konektory DIN sú stále rovnako aktuálne ako pred piatimi desaťročiami – vďaka svojej kompatibilite s najnovšími návrhmi dosiek, čo podporuje ich široká škála typov, počtu pólov a techniky pripojenia.
Okrem techniky spájkovania a wire wrap máte v spoločnosti ept možnosť získať túto rodina konektorov (rodinu konektorov) aj v zalisovacia zóna Tcom press vyvinutej spoločnosťou ept.
Produktová rada ept podľa noriem DIN 41612 / IEC 60603-2 zahŕňa 12 základných konštrukčných tvarov, ako aj ďalšie doplnkové verzie v rozteč 2,54 mm resp. 5,08 mm. Na výber sú signálne konektory s Stromtragfähigkeitou až 1,5 A, ako aj výkonové konektory s prúdová zaťažiteľnosť až 5,6 A, resp. dokonca 15 A na jeden pin. Táto pestrosť variantov umožňuje použitie tejto rodina konektorov v mimoriadne širokom spektre aplikácií. Štandardizácia zaručuje kompatibilitu konektorov od rôznych výrobcov.“
Wolfgang Schmid, produktový manažér spoločnosti ept GmbH
DIN 41612 / IEC 60603-2 konektor do dosky plošných spojov
Okrem techniky spájkovania a wire wrap máte v spoločnosti ept možnosť získať túto rodina konektorov (rodinu konektorov) aj v zalisovacia zóna Tcom press vyvinutej spoločnosťou ept.
Produktová rada ept podľa noriem DIN 41612 / IEC 60603-2 zahŕňa 12 základných konštrukčných tvarov, ako aj ďalšie doplnkové verzie v rozteč 2,54 mm resp. 5,08 mm. Na výber sú signálne konektory s Stromtragfähigkeitou až 1,5 A, ako aj výkonové konektory s prúdová zaťažiteľnosť až 5,6 A, resp. dokonca 15 A na jeden pin. Táto pestrosť variantov umožňuje použitie tejto rodina konektorov v mimoriadne širokom spektre aplikácií. Štandardizácia zaručuje kompatibilitu konektorov od rôznych výrobcov.“
Wolfgang Schmid, produktový manažér spoločnosti ept GmbH
DIN 41612 / IEC 60603-2 konektor do dosky plošných spojov
FAQ: Otázky a odpovede týkajúce sa konektora pre dosky s plošnými spojmi podľa normy DIN 41612
Ako sa dajú spracovávať konektor podľa normy DIN 41612?Aké prúdy je možné prenášať pomocou konektorov DIN 41612?Sú konektor podľa normy DIN 41612 v súlade s smernicou RoHS?Aký posun tolerujú konektory podľa normy DIN 41216 konektor pri zapájaní?Existujú vhodné nástroje na spracovanie konektorov ept podľa normy DIN 41216? Ktoré
Ako sa dajú spracovávať konektor podľa normy DIN 41612?
V závislosti od techniky pripojenia (technika pripojenia) sa používa technika vtláčania alebo spájkovania (spájkovací vývod), ako aj technológia through-hole reflow, pripojenie FASTON alebo technika rezania a svorkovania (technika IDC, IDC)
Aké prúdy je možné prenášať pomocou konektorov DIN 41612?
Na výber sú signálne konektory s prúdovou zaťažiteľnosťou (prúdová zaťažiteľnosť) až 1,5 A, ako aj napájacie konektory s prúdovou zaťažiteľnosťou až 5,6 A, resp. dokonca 15 A na jeden pin.
Sú konektor podľa normy DIN 41612 v súlade s smernicou RoHS?
Áno, všetci.
Aký posun tolerujú konektory podľa normy DIN 41216 konektor pri zapájaní?
Konektory podľa normy DIN majú vysokú toleranciu posunu. Pri zasúvaní konektorov typu „Messer-zásuvkový konektor“ je tak povolený radiálna nesúosovosť (posun v strede) 1 mm v pozdĺžnej aj priečnej osi. Tolerancia uhlového sklonu je 4° v pozdĺžnom smere a 2° v priečnom smere.
Existujú vhodné nástroje na spracovanie konektorov ept podľa normy DIN 41216? Ktoré
Áno, ponúkame vám vhodné nástroje prispôsobené vašim konektor.
Recenzie na konektory pre dosky s plošnými spojmi podľa normy DIN
Rešpektujeme želanie našich zákazníkov o diskrétnosti, a preto v nasledujúcom texte neuvádzame žiadne zdroje. Bezvýhradne
však ručíme za pravdivosť týchto tvrdení.
však ručíme za pravdivosť týchto tvrdení.
Naši zákazníci musia byť schopní bezpečne pripojiť naše zariadenia aj v náročných podmienkach. Preto už roky dôverujeme vysokému štandardu kvality konektorov ept podľa normy DIN (konektor).
„Presvedčil ma široký výber lisovaných konektorov, a to aj v prípade variantov s ohybom.“
Vďaka použitiu varianty THR je možné vynechať pracovný krok spájkovanie vlnou, čím sa proces stáva podstatne ekonomickejším.
