flexilink konektory pre dosky s plošnými spojmi
flexilinkjumper je univerzálny, nezapojiteľný konektor pre dosky s plošnými spojmi, ktorý presviedča svojím priestorovo úsporným dizajnom a zároveň vysokou prúdovou zaťažiteľnosťou 11 ampér na jeden pin.
Rovnako ako v prípade flexilinkjumper, aj flexilinkb-t-b zaručuje spoľahlivé spojenie aj pri mechanickom namáhaní, ako sú nárazy a vibrácie, vďaka technológii lisovania.
Filtre
doska-k-doske

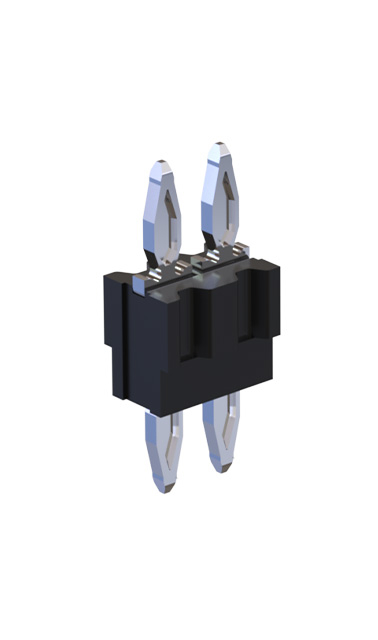

flexilink b-t-b, výška 5 mm Položka č. 990-52XNN050-110
Výška 5 mm, pre dvojfázový proces vtláčania, 1 – 3 rady kontaktov, Úspora miesta a nákladov, nahrádza rozpierky, Kód výrobku: X = počet radov, NN = počet pólov na rad, V prípade otázok kontaktujte prosím naše obchodné oddelenie.
Paralelné
Technológia lisovania
Napájanie
Odolný
flexilink b-t-b, výška 10 mm Položka č. 990-52XNN100-110
Výška 10 mm, pre dvojfázový proces vtláčania, 1 – 3 rady kontaktov, Úspora miesta a nákladov, nahrádza rozpierky, Kód výrobku: X = počet radov, NN = počet pólov na rad, V prípade otázok kontaktujte prosím naše obchodné oddelenie.
Paralelné
Technológia lisovania
Napájanie
Odolný

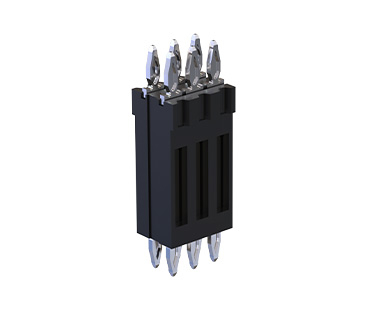

flexilink b-t-b, výška 15 mm Položka č. 990-52XNN150-110
Výška 15 mm, pre dvojfázový proces vtláčania, 1 – 3 rady kontaktov, Úspora miesta a nákladov, nahrádza rozpierky, Kód výrobku: X = počet radov, NN = počet pólov na rad, V prípade otázok kontaktujte prosím naše obchodné oddelenie.
Paralelné
Technológia lisovania
Napájanie
Odolný

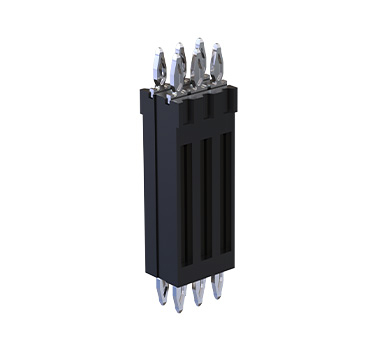

flexilink b-t-b, výška 20 mm Položka č. 990-52XNN200-110
Výška 20 mm, pre dvojfázový proces vtláčania, 1 – 3 rady kontaktov, Úspora miesta a nákladov, nahrádza rozpierky, Kód výrobku: X = počet radov, NN = počet pólov na rad, V prípade otázok kontaktujte prosím naše obchodné oddelenie.
Paralelné
Technológia lisovania
Napájanie
Odolný

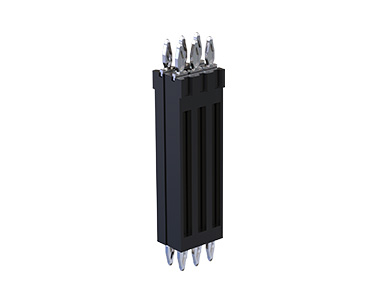

flexilink b-t-b, výška 25 mm Položka č. 990-52XNN250-110
Výška 25 mm, pre dvojfázový proces vtláčania, 1 – 3 rady kontaktov, Úspora miesta a nákladov, nahrádza rozpierky, Kód výrobku: X = počet radov, NN = počet pólov na rad, V prípade otázok kontaktujte prosím naše obchodné oddelenie.
Paralelné
Technológia lisovania
Napájanie
Odolný
prepojka

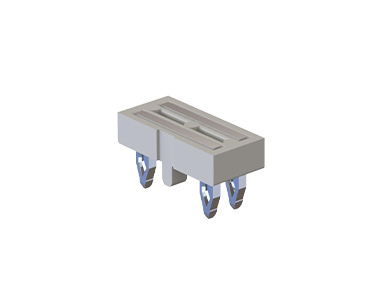

prepojka flexilink, 2 kontakty Položka č. 991-500200-11
2 kontakty, 11 A prúdová zaťažiteľnosť, malé priestorové nároky, jednoduchá montáž bez spájkovania, možnosť variabilného osadenia v rozstupoch 2 alebo 4 mm
Horizontálne
Technológia lisovania
Napájanie

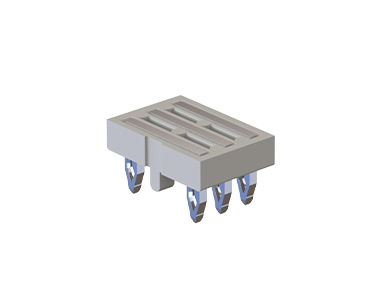

prepojka flexilink, 3 kontakty Položka č. 991-500300-11
3 kontakty, 11 A prúdová zaťažiteľnosť, malé priestorové nároky, jednoduchá montáž bez spájkovania, možnosť variabilného osadenia v rozstupoch 2 alebo 4 mm
Horizontálne
Technológia lisovania
Napájanie

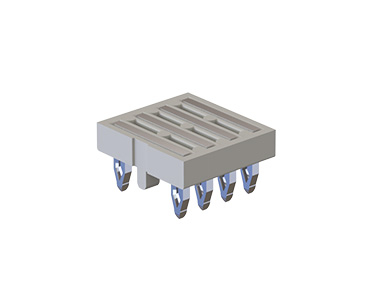

prepojka flexilink, 4 kontakty Položka č. 991-500400-11
4 kontakty, 11 A prúdová zaťažiteľnosť, malé priestorové nároky, jednoduchá montáž bez spájkovania, možnosť variabilného osadenia v rozstupoch 2 alebo 4 mm
Horizontálne
Technológia lisovania
Napájanie

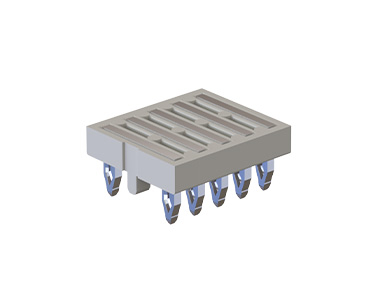

prepojka flexilink, 5 kontaktov Položka č. 991-500500-11
5 kontaktov, 11 A prúdová zaťažiteľnosť, malé priestorové nároky, jednoduchá montáž bez spájkovania, možnosť variabilného osadenia v rozstupoch 2 alebo 4 mm
Horizontálne
Technológia lisovania
Napájanie

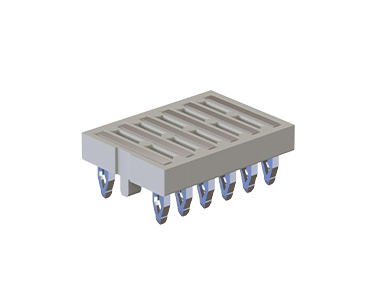

prepojka flexilink, 6 kontaktov Položka č. 991-500600-11
6 kontaktov, 11 A prúdová zaťažiteľnosť, malé priestorové nároky, jednoduchá montáž bez spájkovania, možnosť variabilného osadenia v rozstupoch 2 alebo 4 mm
Horizontálne
Technológia lisovania
Napájanie

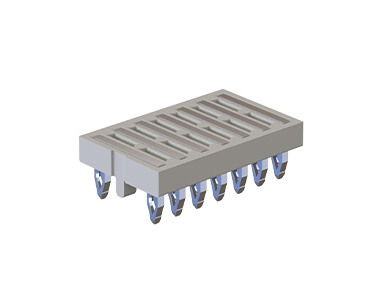

prepojka flexilink, 7 kontaktov Položka č. 991-500700-11
7 kontaktov, 11 A prúdová zaťažiteľnosť, malé priestorové nároky, jednoduchá montáž bez spájkovania, možnosť variabilného osadenia v rozstupoch 2 alebo 4 mm
Horizontálne
Technológia lisovania
Napájanie

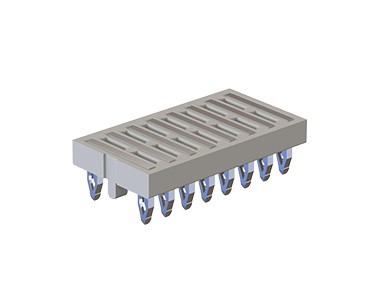

prepojka flexilink, 8 kontaktov Položka č. 991-500800-11
8 kontaktov, 11 A prúdová zaťažiteľnosť, malé priestorové nároky, jednoduchá montáž bez spájkovania, možnosť variabilného osadenia v rozstupoch 2 alebo 4 mm
Horizontálne
Technológia lisovania
Napájanie

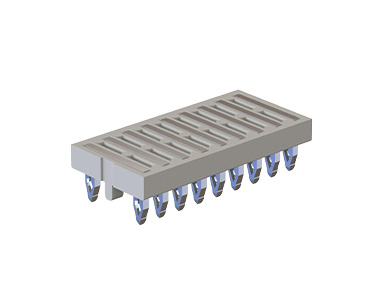

prepojka flexilink, 9 kontaktov Položka č. 991-500900-11
9 kontaktov, 11 A prúdová zaťažiteľnosť, malé priestorové nároky, jednoduchá montáž bez spájkovania, možnosť variabilného osadenia v rozstupoch 2 alebo 4 mm
Horizontálne
Technológia lisovania
Napájanie

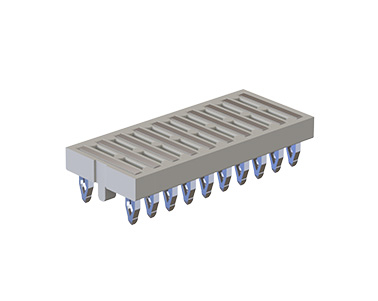

prepojka flexilink, 10 kontaktov Položka č. 991-501000-11
10 kontaktov, 11 A prúdová zaťažiteľnosť, malé priestorové nároky, jednoduchá montáž bez spájkovania, možnosť variabilného osadenia v rozstupoch 2 alebo 4 mm
Horizontálne
Technológia lisovania
Napájanie

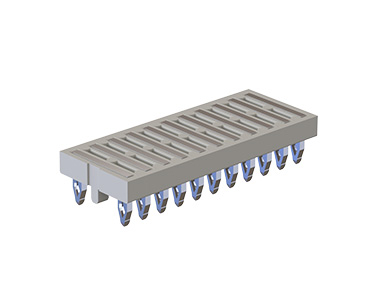

prepojka flexilink, 11 kontaktov Položka č. 991-501100-11
11 kontaktov, 11 A prúdová zaťažiteľnosť, malé priestorové nároky, jednoduchá montáž bez spájkovania, možnosť variabilného osadenia v rozstupoch 2 alebo 4 mm
Horizontálne
Technológia lisovania
Napájanie

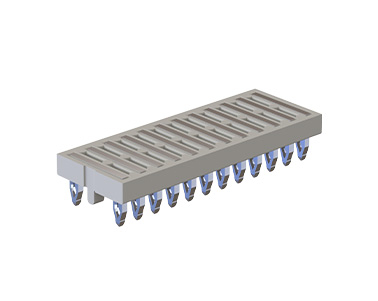

Prepojka Flexilink, 12 kontaktov Položka č. 991-501200-11
12 kontaktov, 11 A prúdová zaťažiteľnosť, malé priestorové nároky, jednoduchá montáž bez spájkovania, možnosť variabilného osadenia v rozstupoch 2 alebo 4 mm
Horizontálne
Technológia lisovania
Napájanie

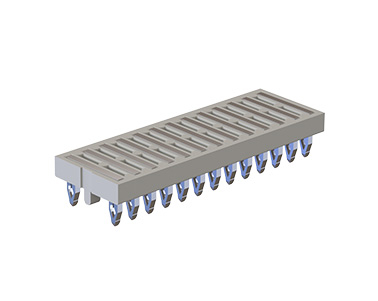

prepojka flexilink, 13 kontaktov Položka č. 991-501300-11
13 kontaktov, 11 A prúdová zaťažiteľnosť, malé priestorové nároky, jednoduchá montáž bez spájkovania, možnosť variabilného osadenia v rozstupoch 2 alebo 4 mm
Horizontálne
Technológia lisovania
Napájanie

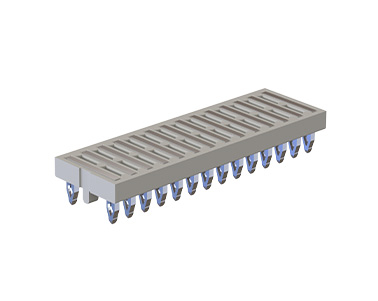

prepojka flexilink, 14 kontaktov Položka č. 991-501400-11
14 kontaktov, 11 A prúdová zaťažiteľnosť, malé priestorové nároky, jednoduchá montáž bez spájkovania, možnosť variabilného osadenia v rozstupoch 2 alebo 4 mm
Horizontálne
Technológia lisovania
Napájanie

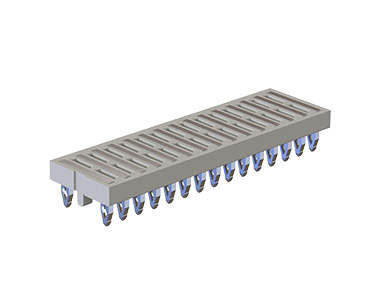

prepojka flexilink, 15 kontaktov Položka č. 991-501500-11
15 kontaktov, 11 A prúdová zaťažiteľnosť, malé priestorové nároky, jednoduchá montáž bez spájkovania, možnosť variabilného osadenia v rozstupoch 2 alebo 4 mm
Horizontálne
Technológia lisovania
Napájanie
Iný počet stĺpov? Iná výška stohovania? Alternatívne kontaktné nátery? Varianty na mieru? Oneskorené kontakty?
flexilink: Prehľad
Konektory pre dosky s plošnými spojmi vyrobené technológiou vtláčania
Naše odolné konektory flexilink s technológiou lisovania sú ideálne pre spoľahlivé spojenie v aplikáciách s vysokými spínacími prúdmi.
Konektory flexilink sú k dispozícii v dvoch variantoch: - flexilinkjumper pre horizontálne
spojenie dosiek plošných
spojov - flexilinkb-t-b pre paralelnú konštrukciu dosiek plošných spojov
Konektory flexilink sú k dispozícii v dvoch variantoch: - flexilinkjumper pre horizontálne
spojenie dosiek plošných
spojov - flexilinkb-t-b pre paralelnú konštrukciu dosiek plošných spojov
Flexilink Jumper pre horizontálne prepojenia dosiek plošných spojov:
Presvedčí svojím priestorovo úsporným dizajnom a zároveň vysokou prúdovou zaťažiteľnosťou. Vzdialenosť medzi doskami 1 milimeter a priestorová náročnosť iba 3,8 milimetra na doske umožňujú maximálne využitie priestoru a rôznorodé použitie konektora, napríklad na reťazenie dosiek s LED. Výška konektora dosiek je iba 2 milimetre.
Presvedčí svojím priestorovo úsporným dizajnom a zároveň vysokou prúdovou zaťažiteľnosťou. Vzdialenosť medzi doskami 1 milimeter a priestorová náročnosť iba 3,8 milimetra na doske umožňujú maximálne využitie priestoru a rôznorodé použitie konektora, napríklad na reťazenie dosiek s LED. Výška konektora dosiek je iba 2 milimetre.

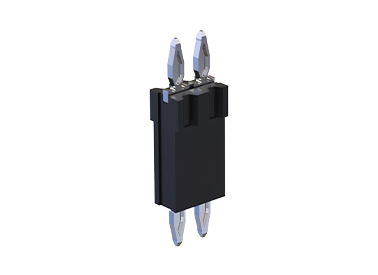

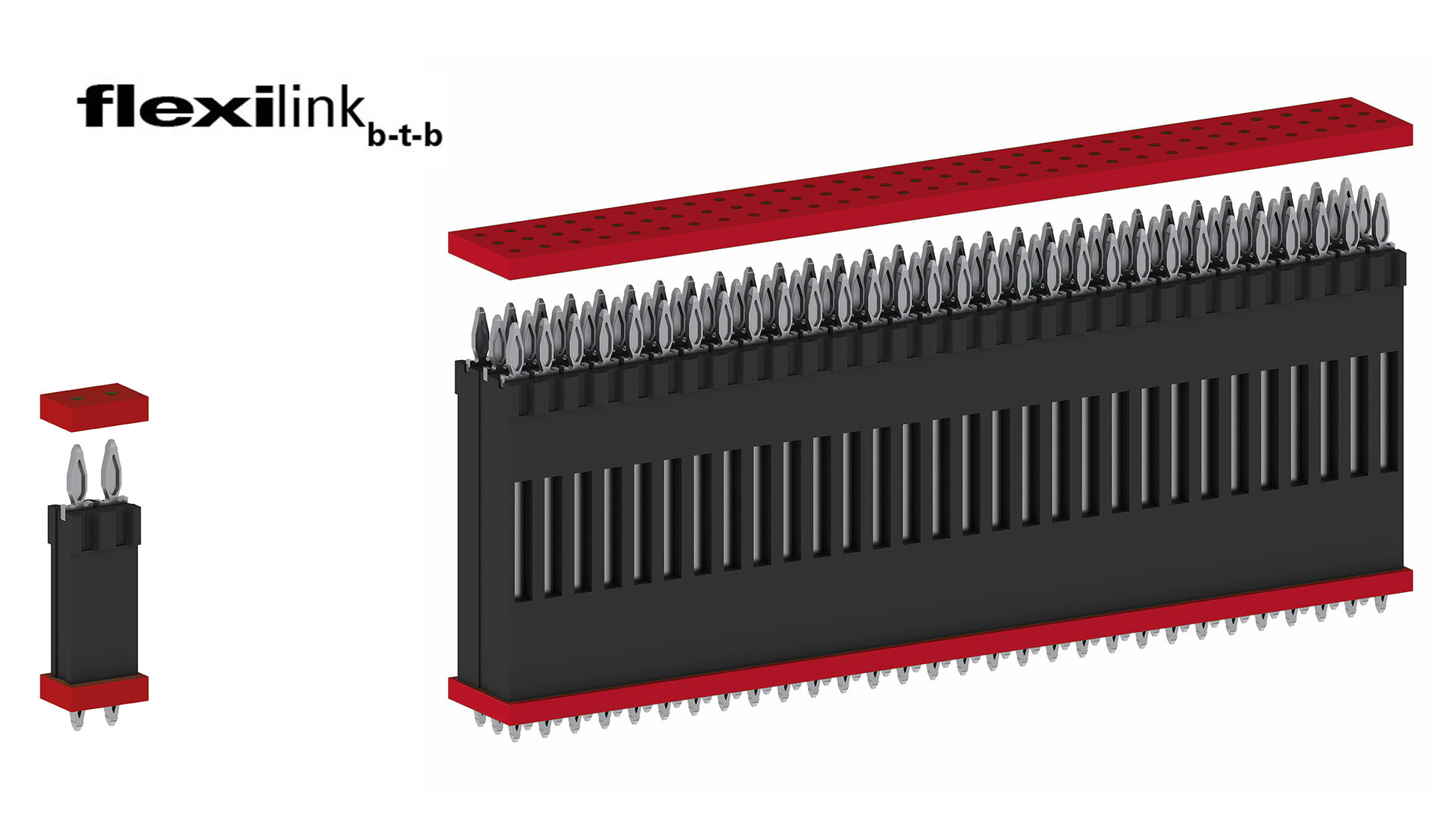

flexilinkb-t-b pre paralelné prepojenia dosiek plošných spojov:
Konektor flexilinkb-t-b s rozstupom 2,54 mm vám zaručuje kvalitné prepojenie dosiek plošných spojov pomocou techniky vtláčania. Tento obojstranný konektor je ideálnym riešením pre vysoké spínacie prúdy, keďže žiadny kontaktný prechod neobmedzuje prúdovú zaťažiteľnosť.
Jasná výhoda: pomocou jediného komponentu sa vytvorí mechanické aj elektrické spojenie. Distančné podložky sú zbytočné – ušetríte tak nielen miesto na doske plošných spojov, ale aj náklady.
Konektor flexilinkb-t-b sa prispôsobí vašim požiadavkám: môžete si vybrať konektor flexilinkb-t-b pre vzdialenosti dosiek plošných spojov od 5 do 25 milimetrov a kombinovať rôzne rady a počty pólov.
Konektor flexilinkb-t-b s rozstupom 2,54 mm vám zaručuje kvalitné prepojenie dosiek plošných spojov pomocou techniky vtláčania. Tento obojstranný konektor je ideálnym riešením pre vysoké spínacie prúdy, keďže žiadny kontaktný prechod neobmedzuje prúdovú zaťažiteľnosť.
Jasná výhoda: pomocou jediného komponentu sa vytvorí mechanické aj elektrické spojenie. Distančné podložky sú zbytočné – ušetríte tak nielen miesto na doske plošných spojov, ale aj náklady.
Konektor flexilinkb-t-b sa prispôsobí vašim požiadavkám: môžete si vybrať konektor flexilinkb-t-b pre vzdialenosti dosiek plošných spojov od 5 do 25 milimetrov a kombinovať rôzne rady a počty pólov.
Vyrobíme pre vás presne na mieru šité, individuálne konektory pre vaše použitie.
Požiadajte si teraz individuálny konektor
- iný počet pólov
- iné výšky stohov
- alternatívne povrchové úpravy kontaktov
Požiadajte si teraz individuálny konektor
Vlastnosti konektora pre dosky s plošnými spojmi flexilink jumper
flexilinkjumper je univerzálny, nezapojiteľný konektor pre dosky s plošnými spojmi, ktorý presviedča svojím priestorovo úsporným dizajnom a zároveň vysokou prúdovou zaťažiteľnosťou 11 ampér na jeden pin. Má variabilný rozstup 2 alebo 4 milimetre a ponúka 2 až 15 kontaktných mostíkov. To umožňuje nastaviť vzdialenosti medzi doskami presne podľa vašich požiadaviek. Vďaka tomu je obzvlášť vhodný pre aplikácie, ako sú LED lišty v stavebnej, automatizačnej a automobilovej elektronike. Vynikajúco odoláva silným mechanickým zaťaženiam, ako sú nárazy a vibrácie. Nie je potrebný náročný proces spájkovania – flexilinkjumper zabezpečuje pomocou technológie lisovania jednoduché spojenie dvoch alebo viacerých dosiek plošných spojov.
Vlastnosti prepojky Flexilink
- variabilný rozstup od 2 do 4 milimetrov
- 2 až 15 kontaktných mostíkov prúdová
- zaťažiteľnosť až 11 A na jeden pin
- úspora miesta a nákladov, nahrádza rozpierky
- – na spojenie
- stačí jediný komponent odoláva vysokým mechanickým zaťaženiam, nárazom a vibráciám
- eliminácia procesu spájkovania vďaka lisovaniu možnosť
- individuálneho nastavenia
- rozstupu dosiek plošných spojov lisovacia zóna Tcom press®
Aplikácie
- LED v stavebnej, automatizačnej a automobilovej technike
- , v technike pohonov a
- senzorike

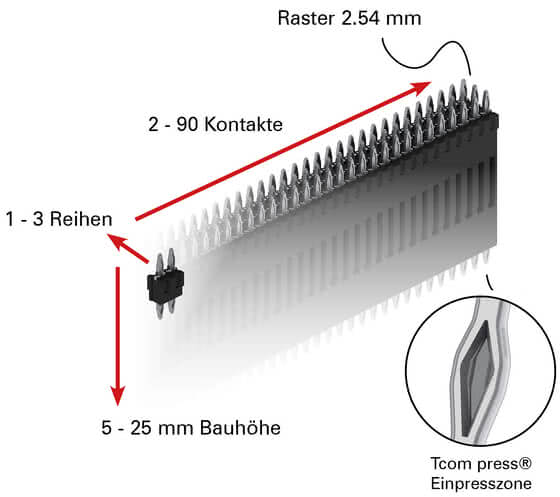

Vlastnosti konektora pre dosky s plošnými spojmi flexilink b-t-b
Rovnako ako v prípade flexilinkjumper, aj flexilinkb-t-b zaručuje spoľahlivé spojenie aj pri mechanickom namáhaní, ako sú nárazy a vibrácie, vďaka technológii lisovania. Flexilinkb-t-b je možné variabilne prispôsobiť vašej aplikácii: nakonfigurujte si svoj flexilinkb-t-b podľa výšky, počtu radov a kontaktov. Možné sú jeden až tri rady kontaktov, dva až deväťdesiat pinov a rozstupy dosiek plošných spojov od 5 do 25 milimetrov. Každý pin má prúdovú zaťažiteľnosť až 11 ampér. Vďaka tomu je flexilinkb-t-b obzvlášť vhodný pre aplikácie s vysokým prúdom a svoj potenciál naplno rozvinie pri bežných aplikáciách s doskami plošných spojov s hrubou vrstvou medi.
Funkcie B2B
- prúdová zaťažiteľnosť až 11 A na jeden kolík
- 2 až 90 kontaktov výška
- 5 až 25
- milimetrov 1 až 3 rady úspora
- miesta a nákladov, nahrádza rozpierky na spojenie
- je potrebná len jedna
- súčiastka vysoká mechanická odolnosť voči nárazom a vibráciám
- nie je potrebné spájkovanie – technológia lisovania
- lisovacia zóna Tcom press®
Aplikácie
Obrábacie stroje
Poľnohospodárska technika
Automobilový priemysel
Intralogistika
Zdvíhacia a žeriavová technika
Pohonné systémy
Poľnohospodárska technika
Automobilový priemysel
Intralogistika
Zdvíhacia a žeriavová technika
Pohonné systémy
FAQ: Otázky a odpovede týkajúce sa konektorov pre dosky plošných spojov flexilink
Je možné flexilink vtlačiť aj do hrubšej medenej základne? Prečo je pri produkte flexilink stanovené minimálne odberové množstvo?
Je možné flexilink vtlačiť aj do hrubšej medenej základne?
Áno, flexilink sa dá výborne vtlačiť do dosiek s hrubou medenou vrstvou.
Prečo je pri produkte flexilink stanovené minimálne odberové množstvo?
Minimálne odberové množstvá sú dané vysokými nákladmi na poradenstvo, zložitou technológiou strojov a vysokými nákladmi na nastavenie lisu.
Skúsenosti
Rešpektujeme želanie našich zákazníkov o diskrétnosti, a preto v nasledujúcom texte neuvádzame žiadne zdroje. Bezvýhradne
však ručíme za pravdivosť týchto tvrdení.
však ručíme za pravdivosť týchto tvrdení.
Vďaka systému flexilinks od spoločnosti ept sme dokázali vyriešiť naše problémy s priestorom a uviesť náš nový produkt na trh v stanovenom termíne.
Vďaka plynotesnej lisovanej zóne od spoločnosti ept sme mohli použiť systém flexilink, aby sme sa uistili, že ani v prípade zalitých zostáv nedôjde k prerušeniu kontaktu.
S Flexilinkom môžeme presne realizovať rozstupy dosiek plošných spojov, ktoré potrebujeme.
Pri našich testoch za extrémnych zaťažení, vrátane nárazov a vibrácií, sme s produktom Flexilink dosiahli najlepšie výsledky: nedošlo k žiadnemu prerušeniu kontaktu v miestach spojenia medzi kolíkmi Flexilink a priechodkami na doske plošných spojov!
Vďaka systému Flexilink potrebujeme na spoľahlivé prepojenie dosiek s plošnými spojmi len jeden komponent namiesto dvoch.
