Float27 – naše riešenie v oblasti plávajúce uloženie
Kľúčové vlastnosti
- 1,27 mm rozteč 26
- ,1 mm až 30,7 mm vzdialenosť medzi doskami

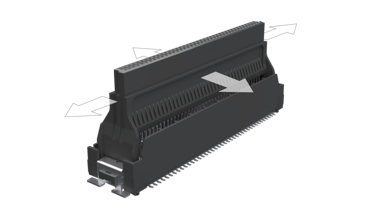

- ± 0,8 mm kompenzácia tolerancií in X- und Y-Richtung

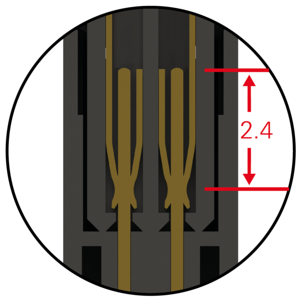

- Bis zu 2,4 mm prekrytie kontaktov in Z-Richtung
Výhody
- Vysoká odolnosť
- voči vibráciám a nárazom Odľahčenie oblasti spájania a spájkovacieho miesta (spájkovaný spoj)
- Nízke posuvné
- sily
Float27: Prehľad
Priamočiara zásuvkový konektor
kolíkový konektor, rovná
Iný počet stĺpov? Iná výška stohovania? Alternatívne kontaktné nátery? Varianty na mieru? Oneskorené kontakty?
Prednosti plávajúceho SMT konektora Float27
- ± 0,8 mm kompenzácia kompenzácia tolerancií
- v smere
- X a Y počas zapájania
- , ako aj v zapojenom stave
Technické vlastnosti konektora Float27
Prehľad podrobností
pre správne spojenie nožových a pružinových konektorov (zásuvkový konektor)
na kompenzáciu stredového a uhlová nesúosovosť pri zapájaní
pevné pripojenie k doske s plošnými spojmi
optimálne spracovanie vďaka presnému umiestneniu
spoľahlivé spájkovanie pri spracovaní
vysoká stabilita a odolnosť spájkovaný spoj
Prehľad podrobností
pre bezpečné a spoľahlivé spojenie
spoľahlivé kontaktovanie prostredníctvom uzavretia kontaktu na valcovanom, hladkom povrchu
vysoká spoľahlivosť vďaka vysokej kompenzácii kompenzácia tolerancií
na dosiahnutie vysokej kompenzácie tolerancie

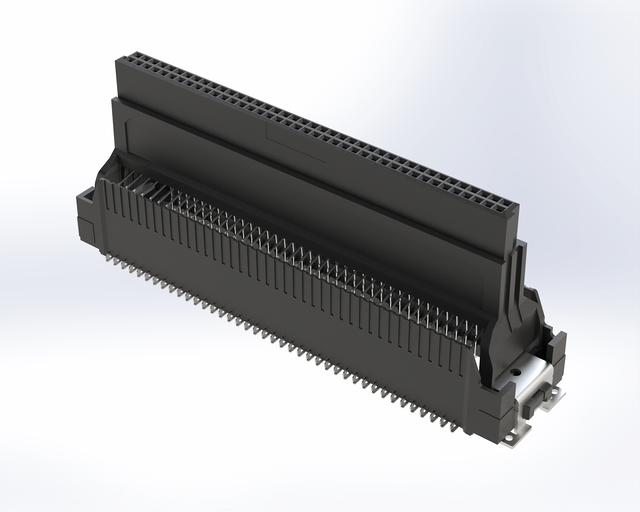

Float27 – konektor do dosky plošných spojov (konektory pre dosky s plošnými spojmi)
SMT konektor do dosky plošných spojov Float27 rozteč 1,27 mm s plávajúce uloženie funkciou teraz spĺňajú presne toto a ešte oveľa viac: vďaka vysokej kompenzácii tolerancií (kompenzácia tolerancií) až do ± 0,8 mm sú predurčené pre širokú škálu aplikácií, ktoré sú vystavené mimoriadne vysokým nárazom a vibráciám, musia preklenúť veľké vzdialenosťi medzi doskami a navyše sa spracúvajú automatizovane. Kombináciou pružinovej lišty Float27 (zásuvkový konektor) s rôznymi typmi kolíkových konektorov One27 a veľkým rozsahom zasunutia je možné realizovať prakticky akúkoľvek vzdialenosť medzi doskami (vzdialenosť medzi doskami) od 26,1 do 30,7 mm. Optimálnu spracovateľnosť SMT konektor do dosky plošných spojov garantujeme toleranciou koplanarity iba 0,1 mm. Okrem toho dvojramenný zdierkový kontakt umožňuje maximálnu odolnosť.
Vyskúšajte si konektor Float27 najlepšie na vlastnej koži a objednajte si hneď svoje bezplatné vzorka!“
Dominik Dotzer, produktový manažér ept GmbH
FAQ: Otázky a odpovede týkajúce sa SMT-Leiterplattensteckverbindern pre dosky s plošnými spojmi Float27
Ako sa dajú spracovávať SMT konektor Float27 pre dosky s plošnými spojmi?
Systém konektorov Float27 sa spracováva pomocou technológie povrchovej montáže (SMT) a tým pádom sa priamo spájkuje na dosky s plošnými spojmi. polohovací kolík na spodnej strane konektorov Float27 zaručujú presné umiestnenie na doske s plošnými spojmi. Spoločnosť ept navyše zaručuje koplanaritu kontaktov maximálne 0,1 mm, aby zabezpečila spoľahlivé spájkovanie počas spracovania.
Akými spôsobmi je možné spájať dosky s plošnými spojmi pomocou SMT-Steckverbindern Float27?

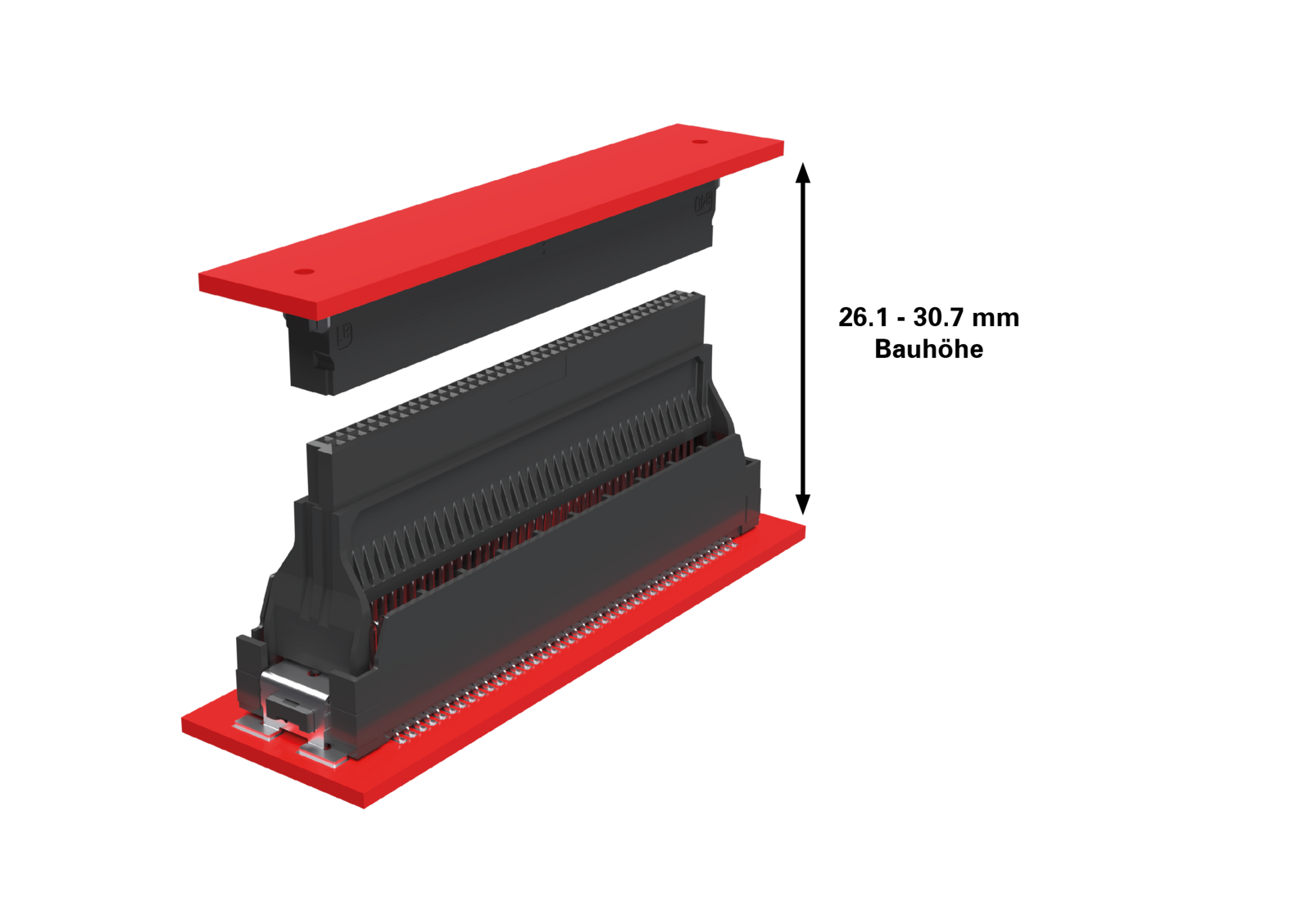

Vďaka kombinácii s rôznymi kolíkovými konektorami z rodiny konektorov One27-rodina konektorov je možné realizovať prepojenia dosiek plošných spojov v paralelnom aj pravouhlom usporiadaní.
Aké rozstupy dosiek je možné dosiahnuť pomocou konektorov Float27?
S konektorom do dosky plošných spojov Float27 je možné dosiahnuť minimálny vzdialenosť medzi doskami 26,1 mm a maximálny vzdialenosť medzi doskami 30,70 mm. To je možné na jednej strane vďaka veľkej prekrývacej oblasti 2,4 mm. Nožové a pružinové lišty (zásuvkový konektor) sa tak dajú roztiahnuť až o 1,5 mm a naďalej zaručujú optimálne a spoľahlivé kontaktovanie.
Prečo je kontakt medzi kolíkovou lištou (Messer-zásuvkový konektor) a pružinovou lištou (zásuvkový konektor) u konektorov Float27 obzvlášť spoľahlivý?
Pri konektoroch Float27 sa kontaktovanie uskutočňuje prostredníctvom dvojramenného zdierkového kontaktu (zdierkový kontakt), ktorý obklopuje kontaktný kolík (kontaktný kolík) nožovej lišty (kolíkový konektor). Okrem toho sa kontaktovanie uskutočňuje cez hladký, valcovaný povrch zdierkového kontaktu. Odieranie kontaktnej plochy a tvorba triesok pri zasúvaní konektorov Float27 sú tak vylúčené.
Na aké aplikácie sa používajú konektory Float27 prkonektor do dosky plošných spojov?
Float27 konektor sú vhodné pre všetky aplikácie s vysokým namáhaním nárazmi a vibráciami. Konštrukcia „ kompenzácia tolerancií “ cez meander odľahčuje oblasť spájkovania, znižuje namáhanie na spájkovaný spoj a zaisťuje nízke posuvné sily. Rovnako vhodné sú aj Float27 konektor pre automatizovaný proces montáže alebo v prípade, ak sa má na doske s plošnými spojmi spájkovať viacero konektor. Výrobné tolerancie sú kompenzované funkciou plávajúce uloženie až do ± 0,8 mm.
Aké tolerancie kompenzujú konektory Float27 pre doskonektor do dosky plošných spojov?
Konektory Float27-konektor umožňujú vysokú toleranciu posunu ( kompenzácia tolerancií). Pri zapájaní konektorov typu „Messer“ a „ zásuvkový konektor “, ako aj v zapojenom stave, je tak povolená tolerancia posunu ± 0,8 mm v pozdĺžnej a priečnej osi. Okrem toho konektor typu „ prekrytie kontaktov “ s dĺžkou až 2,4 mm ponúka túto vysokú toleranciu posunu ( kompenzácia tolerancií ) aj v smere Z.
Je možné kontrolovať spájkovanie SMT konektor Float27 na doske plošných spojov pomocou automatickej optickej kontroly (AOI)?
Áno, konštrukcia kontaktov konektorov Float27 je navrhnutá pre automatickú optickú kontrolu po spájkovaní. Kontakty konektorov Float27 pre konektor do dosky plošných spojov sú usporiadané v posunutom usporiadaní, takže automatickú optickú kontrolu je možné vykonať z jednej strany.
Sú konektor dosiek plošných spojov ept v súlade so smernicou RoHS?
RoHS (Restriction of the use of certain Hazardous Substances) je smernica o obmedzení používania určitých nebezpečných látok v elektrických a elektronických zariadeniach.
Potvrdzujeme, že konektor Float27 od spoločnosti ept sú v súlade so smernicou RoHS 2011/65/EÚ podľa potvrdenia o zhode s RoHS. Bližšie informácie nájdete v časti RoHS & REACH.
