Kompaktné a odolné spojenia dosiek plošných spojov v technológii SMT

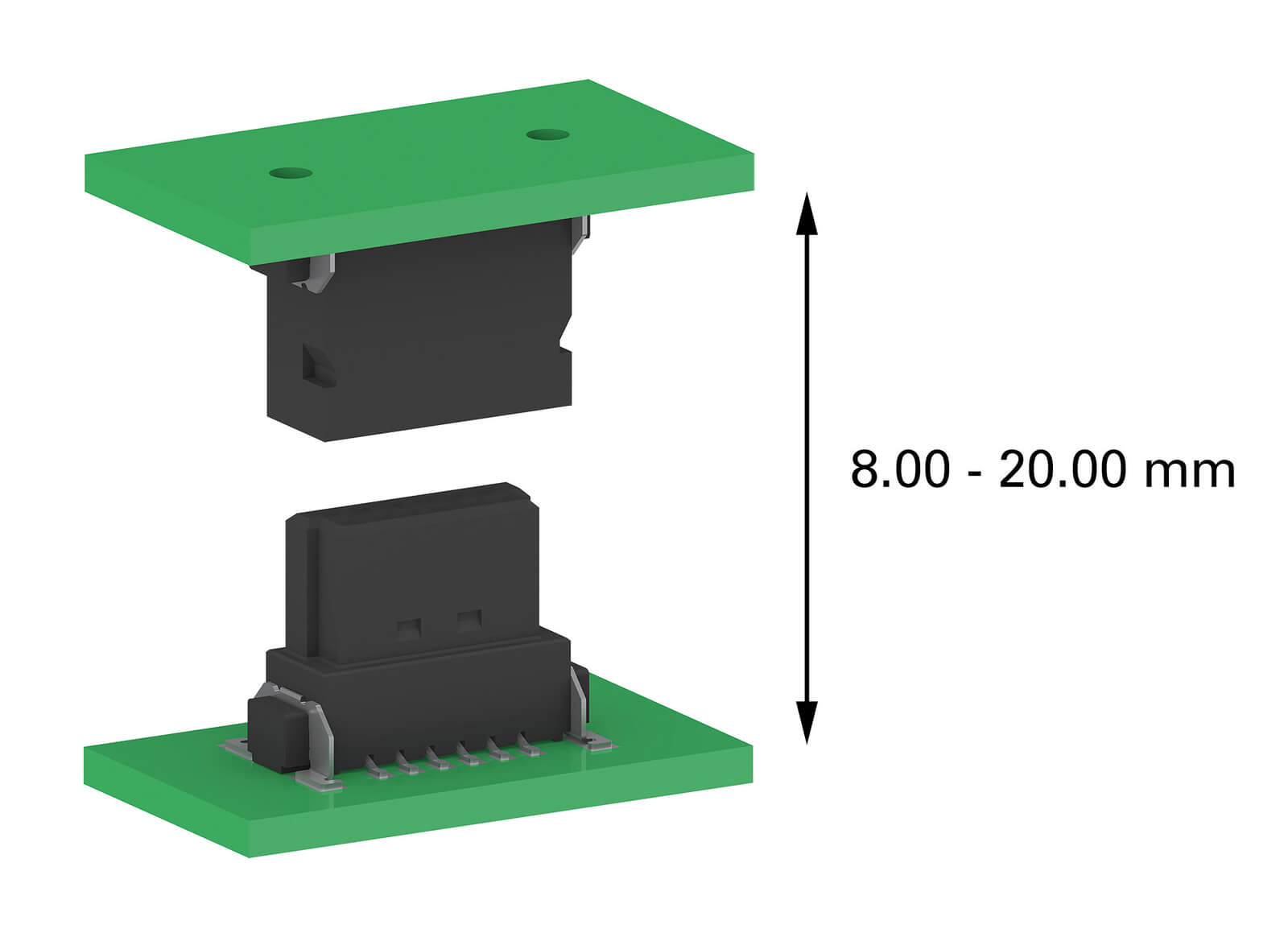

S konektormi One27 od spoločnosti ept je možné dosiahnuť rozstupy dosiek plošných spojov od 8,00 do 20,00 mm.

One27 Leiterplattenabstaende NEU 2023

Funkcie

12 až 80 kontaktov, prúdová
zaťažiteľnosť 1,4
A, 500 cyklov zapájania

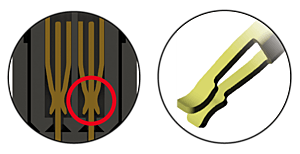

, najvyššia spoľahlivosť
kontaktov, overená kompatibilita s produktmi iných výrobcov,

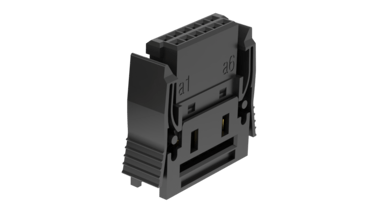

IDC konektorový panel dostupný samostatne alebo s
pripraveným káblom, balený v páske a cievke,
certifikovaný podľa LV214

Aplikácie

Board-to-Board (mezzanine) od 8 mm do 20,00 mm

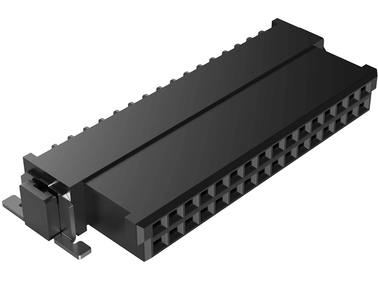

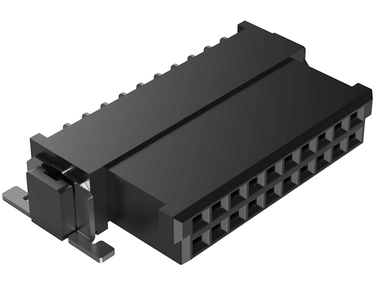

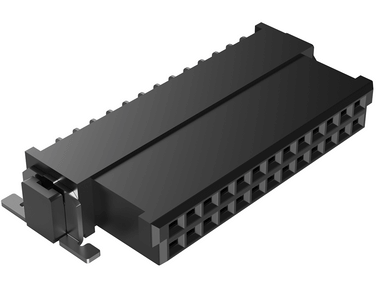

Paralelné a pravouhlé pripojenie

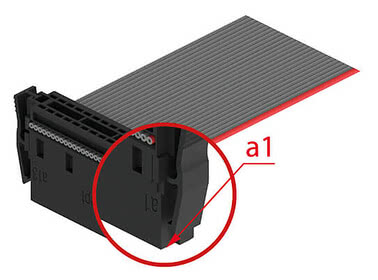

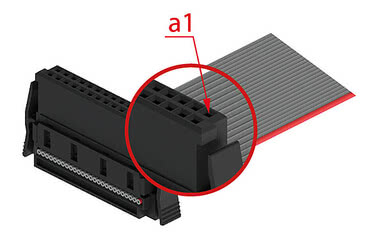

IDC pripojenie s plochým káblom

One27: Prehľad

Prehľad faktov Aplikácie Produkty One27 Video s najzaujímavejšími momentmi Funkcie Flexibilné rozstupy Pohľad vývojára ČASTO KLADENÉ OTÁZKY Skúsenosti

Rovná pružinová lišta

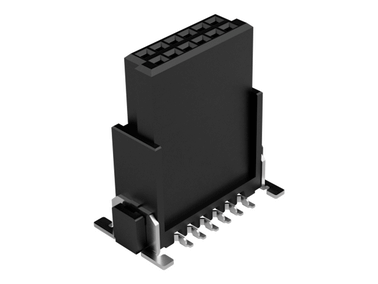

One27 konektorový panel s vysokým profilom Položka č. 404-54012-51

ept One27 Federleiste gerade high 404 54012 51

možnosť kombinácie pri rozstupoch dosiek 15,4 – 20,0 mm, Prekrývanie kontaktov 1,5 mm, Počet kolíkov 12 v rozteči 1,27 mm, Technika pripájania SMT, Výška v nezapojenom stave: 13,65 mm, Úroveň výkonu 1

Paralelné

Pravouhlé

SMT

Vysoká hustota

Odolný

Zobraziť viac informácií o produkte

One27 konektorový panel s vysokým profilom Položka č. 404-54012-51 - Technické údaje

Základy

Počet kontaktov	12
Technológia pripojenia	SMT
Rozstupy medzi PCB	15,4 – 20,0 mm
Prevádzková teplota	-55 °C až +125 °C

Materiál

Izolačné teleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktný materiál	zliatina medi
Kontaktný poťah	Au cez PdNi cez Ni
Oblasť pripojenia	Sn nad Ni

Mechanické

Rozmer mriežky	1,27 mm
Vkladacia sila na kontakt	≤ 0,5 N
Ťahová sila na kontakt	≥ 0,1 N
Životnosť IEC 60512-9-1	Trieda kvality 1: 500 cyklov zapojenia
Koplanarita	≤ 0,1 mm
Oscilácia, sínusová IEC 60512-6-4	10 – 2000 Hz, 20 g
Rušenie kontaktov počas oscilácie, sínusové IEC 60512-2-5	≤ 1 µs
Ráz, polosinusový IEC 60512-6-3	50 g, 11 ms
Poruchy kontaktu počas nárazov, polosinusové IEC 60512-2-5	≤ 1 µs
Prekročenie bezpečnosti	0,9 mm

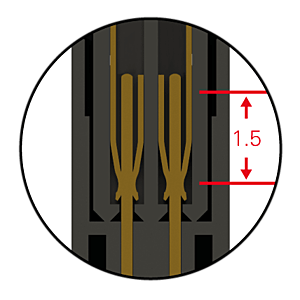

Prekrytie kontaktov	1,5 mm

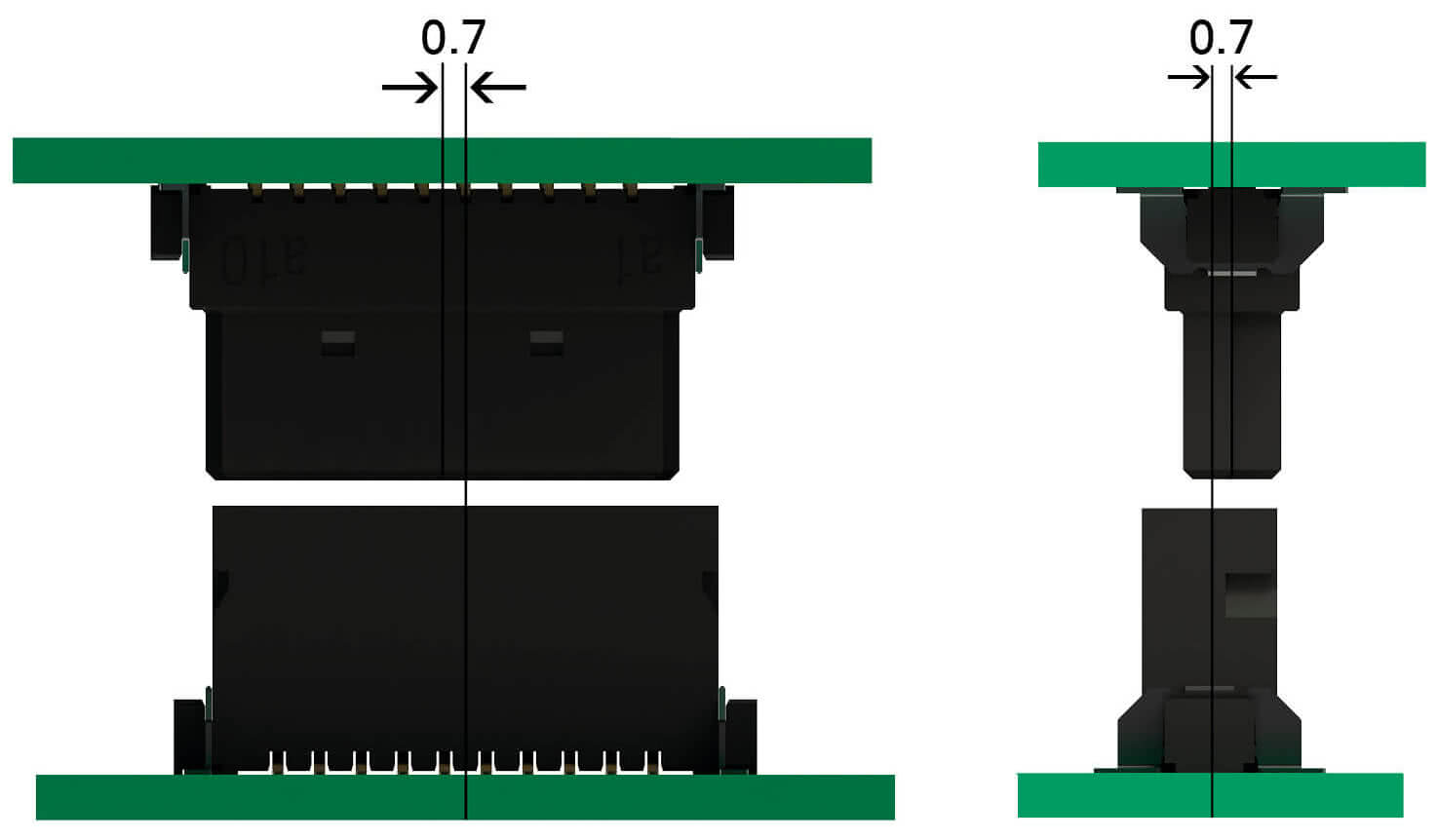

Stredový posun	± 0,7 mm
Axiálny posun v spojenom stave (x/y)	± 0,4 mm

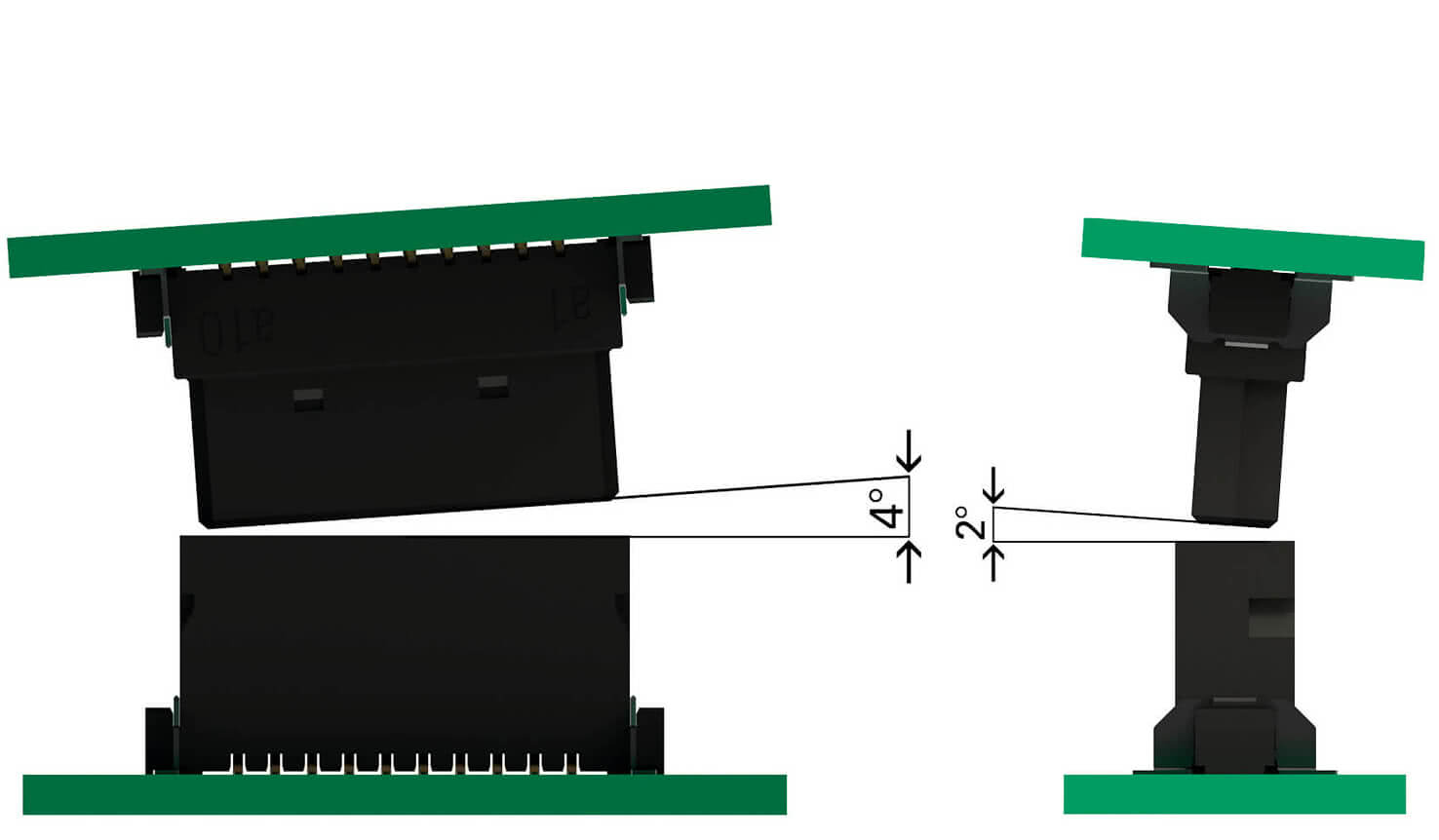

Uhlový posun pozdĺžnej osi	± 4°
Uhlový posun priečnej osi	± 2°

Elektrické

Prevádzkový prúd IEC 60512-5-2	3,1 A pri 20 °C (4 z 50 pólov) 1,4 A pri 20 °C (50 z 50 pólov)
Kontaktný odpor IEC 60512-2-1	≤ 25 mΩ
Vzduchová a plazivá vzdialenosť	min. 0,4 mm
Izolačný odpor IEC 60512-3-1	≥ 10 GΩ
Skúšobné napätie IEC 60512-4-1	500 V striedavého prúdu

Spracovanie

Teplota spájkovania JEDEC J-STD-020E	20 – 40 sekúnd pri 260 °C
MSL JEDEC J-STD-020E	1
Montáž	Pick and Place

Schválenia / zhoda

Súbor UL	E130314
Životné prostredie	V súlade s RoHS

Derivačný diagram

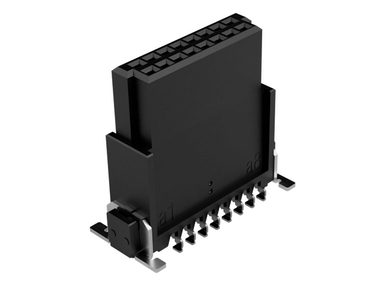

One27 konektorový panel s vysokým profilom Položka č. 404-54016-51

ept One27 Federleiste gerade high 404 54016 51

možnosť kombinácie pri rozstupoch dosiek 15,4 – 20,0 mm, Prekrývanie kontaktov 1,5 mm, Počet kolíkov 16 v rozteči 1,27 mm, Technika pripájania SMT, Výška v nezapojenom stave: 13,65 mm, Úroveň výkonu 1

Paralelné

Pravouhlé

SMT

Vysoká hustota

Odolný

Zobraziť viac informácií o produkte

One27 konektorový panel s vysokým profilom Položka č. 404-54016-51 - Technické údaje

Základy

Počet kontaktov	16
Technológia pripojenia	SMT
Rozstupy medzi PCB	15,4 – 20,0 mm
Prevádzková teplota	-55 °C až +125 °C

Materiál

Izolačné teleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktný materiál	zliatina medi
Kontaktný poťah	Au cez PdNi cez Ni
Oblasť pripojenia	Sn nad Ni

Mechanické

Rozmer mriežky	1,27 mm
Vkladacia sila na kontakt	≤ 0,5 N
Ťahová sila na kontakt	≥ 0,1 N
Životnosť IEC 60512-9-1	Trieda kvality 1: 500 cyklov zapojenia
Koplanarita	≤ 0,1 mm
Oscilácia, sínusová IEC 60512-6-4	10 – 2000 Hz, 20 g
Rušenie kontaktov počas oscilácie, sínusové IEC 60512-2-5	≤ 1 µs
Ráz, polosinusový IEC 60512-6-3	50 g, 11 ms
Poruchy kontaktu počas nárazov, polosinusové IEC 60512-2-5	≤ 1 µs
Prekročenie bezpečnosti	0,9 mm
Prekrytie kontaktov	1,5 mm
Stredový posun	± 0,7 mm
Axiálny posun v spojenom stave (x/y)	± 0,4 mm
Uhlový posun pozdĺžnej osi	± 4°
Uhlový posun priečnej osi	± 2°

Elektrické

Prevádzkový prúd IEC 60512-5-2	3,1 A pri 20 °C (4 z 50 pólov) 1,4 A pri 20 °C (50 z 50 pólov)
Kontaktný odpor IEC 60512-2-1	≤ 25 mΩ
Vzduchová a plazivá vzdialenosť	min. 0,4 mm
Izolačný odpor IEC 60512-3-1	≥ 10 GΩ
Skúšobné napätie IEC 60512-4-1	500 V striedavého prúdu

Spracovanie

Teplota spájkovania JEDEC J-STD-020E	20 – 40 sekúnd pri 260 °C
MSL JEDEC J-STD-020E	1
Montáž	Pick and Place

Schválenia / zhoda

Súbor UL	E130314
Životné prostredie	V súlade s RoHS

Derivačný diagram

One27 konektorový panel s vysokým profilom Položka č. 404-54020-51

ept One27 Federleiste gerade high 404 54020 51

možnosť kombinácie pri rozstupoch dosiek 15,4 – 20,0 mm, Prekrývanie kontaktov 1,5 mm, Počet kolíkov 20 v rozteči 1,27 mm, Technika pripájania SMT, Výška v nezapojenom stave: 13,65 mm, Úroveň výkonu 1

Paralelné

Pravouhlé

SMT

Vysoká hustota

Odolný

Zobraziť viac informácií o produkte

One27 konektorový panel s vysokým profilom Položka č. 404-54020-51 - Technické údaje

Základy

Počet kontaktov	20
Technológia pripojenia	SMT
Rozstupy medzi PCB	15,4 – 20,0 mm
Prevádzková teplota	-55 °C až +125 °C

Materiál

Izolačné teleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktný materiál	zliatina medi
Kontaktný poťah	Au cez PdNi cez Ni
Oblasť pripojenia	Sn nad Ni

Mechanické

Rozmer mriežky	1,27 mm
Vkladacia sila na kontakt	≤ 0,5 N
Ťahová sila na kontakt	≥ 0,1 N
Životnosť IEC 60512-9-1	Trieda kvality 1: 500 cyklov zapojenia
Koplanarita	≤ 0,1 mm
Oscilácia, sínusová IEC 60512-6-4	10 – 2000 Hz, 20 g
Rušenie kontaktov počas oscilácie, sínusové IEC 60512-2-5	≤ 1 µs
Ráz, polosinusový IEC 60512-6-3	50 g, 11 ms
Poruchy kontaktu počas nárazov, polosinusové IEC 60512-2-5	≤ 1 µs
Prekročenie bezpečnosti	0,9 mm
Prekrytie kontaktov	1,5 mm
Stredový posun	± 0,7 mm
Axiálny posun v spojenom stave (x/y)	± 0,4 mm
Uhlový posun pozdĺžnej osi	± 4°
Uhlový posun priečnej osi	± 2°

Elektrické

Prevádzkový prúd IEC 60512-5-2	3,1 A pri 20 °C (4 z 50 pólov) 1,4 A pri 20 °C (50 z 50 pólov)
Kontaktný odpor IEC 60512-2-1	≤ 25 mΩ
Vzduchová a plazivá vzdialenosť	min. 0,4 mm
Izolačný odpor IEC 60512-3-1	≥ 10 GΩ
Skúšobné napätie IEC 60512-4-1	500 V striedavého prúdu

Spracovanie

Teplota spájkovania JEDEC J-STD-020E	20 – 40 sekúnd pri 260 °C
MSL JEDEC J-STD-020E	1
Montáž	Pick and Place

Schválenia / zhoda

Súbor UL	E130314
Životné prostredie	V súlade s RoHS

Derivačný diagram

One27 konektorový panel s vysokým profilom Položka č. 404-54026-51

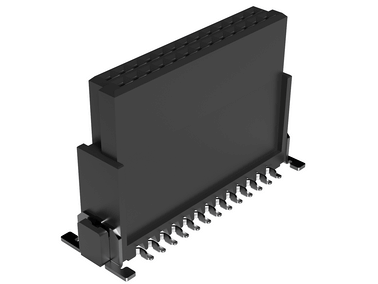

ept One27 Federleiste gerade high 404 54026 51

možnosť kombinácie pri rozstupoch dosiek 15,4 – 20,0 mm, Prekrývanie kontaktov 1,5 mm, Počet kolíkov 26 v rozteči 1,27 mm, Technika pripájania SMT, Výška v nezapojenom stave: 13,65 mm, Úroveň výkonu 1

Paralelné

Pravouhlé

SMT

Vysoká hustota

Odolný

Zobraziť viac informácií o produkte

One27 konektorový panel s vysokým profilom Položka č. 404-54026-51 - Technické údaje

Základy

Počet kontaktov	26
Technológia pripojenia	SMT
Rozstupy medzi PCB	15,4 – 20,0 mm
Prevádzková teplota	-55 °C až +125 °C

Materiál

Izolačné teleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktný materiál	zliatina medi
Kontaktný poťah	Au cez PdNi cez Ni
Oblasť pripojenia	Sn nad Ni

Mechanické

Rozmer mriežky	1,27 mm
Vkladacia sila na kontakt	≤ 0,5 N
Ťahová sila na kontakt	≥ 0,1 N
Životnosť IEC 60512-9-1	Trieda kvality 1: 500 cyklov zapojenia
Koplanarita	≤ 0,1 mm
Oscilácia, sínusová IEC 60512-6-4	10 – 2000 Hz, 20 g
Rušenie kontaktov počas oscilácie, sínusové IEC 60512-2-5	≤ 1 µs
Ráz, polosinusový IEC 60512-6-3	50 g, 11 ms
Poruchy kontaktu počas nárazov, polosinusové IEC 60512-2-5	≤ 1 µs
Prekročenie bezpečnosti	0,9 mm
Prekrytie kontaktov	1,5 mm
Stredový posun	± 0,7 mm
Axiálny posun v spojenom stave (x/y)	± 0,4 mm
Uhlový posun pozdĺžnej osi	± 4°
Uhlový posun priečnej osi	± 2°

Elektrické

Prevádzkový prúd IEC 60512-5-2	3,1 A pri 20 °C (4 z 50 pólov) 1,4 A pri 20 °C (50 z 50 pólov)
Kontaktný odpor IEC 60512-2-1	≤ 25 mΩ
Vzduchová a plazivá vzdialenosť	min. 0,4 mm
Izolačný odpor IEC 60512-3-1	≥ 10 GΩ
Skúšobné napätie IEC 60512-4-1	500 V striedavého prúdu

Spracovanie

Teplota spájkovania JEDEC J-STD-020E	20 – 40 sekúnd pri 260 °C
MSL JEDEC J-STD-020E	1
Montáž	Pick and Place

Schválenia / zhoda

Súbor UL	E130314
Životné prostredie	V súlade s RoHS

Derivačný diagram

One27 konektorový panel s vysokým profilom Položka č. 404-54032-51

ept One27 Federleiste gerade high 404 54032 51

možnosť kombinácie pri rozstupoch dosiek 15,4 – 20,0 mm, Prekrývanie kontaktov 1,5 mm, Počet kolíkov 32 v rozteči 1,27 mm, Technika pripájania SMT, Výška v nezapojenom stave: 13,65 mm, Úroveň výkonu 1

Paralelné

Pravouhlé

SMT

Vysoká hustota

Odolný

Zobraziť viac informácií o produkte

One27 konektorový panel s vysokým profilom Položka č. 404-54032-51 - Technické údaje

Základy

Počet kontaktov	32
Technológia pripojenia	SMT
Rozstupy medzi PCB	15,4 – 20,0 mm
Prevádzková teplota	-55 °C až +125 °C

Materiál

Izolačné teleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktný materiál	zliatina medi
Kontaktný poťah	Au cez PdNi cez Ni
Oblasť pripojenia	Sn nad Ni

Mechanické

Rozmer mriežky	1,27 mm
Vkladacia sila na kontakt	≤ 0,5 N
Ťahová sila na kontakt	≥ 0,1 N
Životnosť IEC 60512-9-1	Trieda kvality 1: 500 cyklov zapojenia
Koplanarita	≤ 0,1 mm
Oscilácia, sínusová IEC 60512-6-4	10 – 2000 Hz, 20 g
Rušenie kontaktov počas oscilácie, sínusové IEC 60512-2-5	≤ 1 µs
Ráz, polosinusový IEC 60512-6-3	50 g, 11 ms
Poruchy kontaktu počas nárazov, polosinusové IEC 60512-2-5	≤ 1 µs
Prekročenie bezpečnosti	0,9 mm
Prekrytie kontaktov	1,5 mm
Stredový posun	± 0,7 mm
Axiálny posun v spojenom stave (x/y)	± 0,4 mm
Uhlový posun pozdĺžnej osi	± 4°
Uhlový posun priečnej osi	± 2°

Elektrické

Prevádzkový prúd IEC 60512-5-2	3,1 A pri 20 °C (4 z 50 pólov) 1,4 A pri 20 °C (50 z 50 pólov)
Kontaktný odpor IEC 60512-2-1	≤ 25 mΩ
Vzduchová a plazivá vzdialenosť	min. 0,4 mm
Izolačný odpor IEC 60512-3-1	≥ 10 GΩ
Skúšobné napätie IEC 60512-4-1	500 V striedavého prúdu

Spracovanie

Teplota spájkovania JEDEC J-STD-020E	20 – 40 sekúnd pri 260 °C
MSL JEDEC J-STD-020E	1
Montáž	Pick and Place

Schválenia / zhoda

Súbor UL	E130314
Životné prostredie	V súlade s RoHS

Derivačný diagram

One27 konektorový panel s vysokým profilom Položka č. 404-54040-51

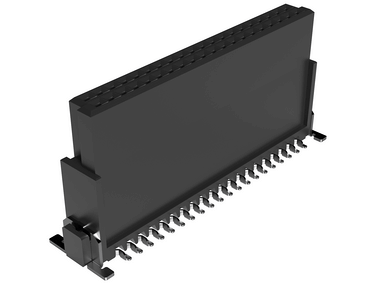

ept One27 Federleiste gerade high 404 54040 51

možnosť kombinácie pri rozstupoch dosiek 15,4 – 20,0 mm, Prekrývanie kontaktov 1,5 mm, Počet kolíkov 40 v rozteči 1,27 mm, Technika pripájania SMT, Výška v nezapojenom stave: 13,65 mm, Úroveň výkonu 1

Paralelné

Pravouhlé

SMT

Vysoká hustota

Odolný

Zobraziť viac informácií o produkte

One27 konektorový panel s vysokým profilom Položka č. 404-54040-51 - Technické údaje

Základy

Počet kontaktov	40
Technológia pripojenia	SMT
Rozstupy medzi PCB	15,4 – 20,0 mm
Prevádzková teplota	-55 °C až +125 °C

Materiál

Izolačné teleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktný materiál	zliatina medi
Kontaktný poťah	Au cez PdNi cez Ni
Oblasť pripojenia	Sn nad Ni

Mechanické

Rozmer mriežky	1,27 mm
Vkladacia sila na kontakt	≤ 0,5 N
Ťahová sila na kontakt	≥ 0,1 N
Životnosť IEC 60512-9-1	Trieda kvality 1: 500 cyklov zapojenia
Koplanarita	≤ 0,1 mm
Oscilácia, sínusová IEC 60512-6-4	10 – 2000 Hz, 20 g
Rušenie kontaktov počas oscilácie, sínusové IEC 60512-2-5	≤ 1 µs
Ráz, polosinusový IEC 60512-6-3	50 g, 11 ms
Poruchy kontaktu počas nárazov, polosinusové IEC 60512-2-5	≤ 1 µs
Prekročenie bezpečnosti	0,9 mm
Prekrytie kontaktov	1,5 mm
Stredový posun	± 0,7 mm
Axiálny posun v spojenom stave (x/y)	± 0,4 mm
Uhlový posun pozdĺžnej osi	± 4°
Uhlový posun priečnej osi	± 2°

Elektrické

Prevádzkový prúd IEC 60512-5-2	3,1 A pri 20 °C (4 z 50 pólov) 1,4 A pri 20 °C (50 z 50 pólov)
Kontaktný odpor IEC 60512-2-1	≤ 25 mΩ
Vzduchová a plazivá vzdialenosť	min. 0,4 mm
Izolačný odpor IEC 60512-3-1	≥ 10 GΩ
Skúšobné napätie IEC 60512-4-1	500 V striedavého prúdu

Spracovanie

Teplota spájkovania JEDEC J-STD-020E	20 – 40 sekúnd pri 260 °C
MSL JEDEC J-STD-020E	1
Montáž	Pick and Place

Schválenia / zhoda

Súbor UL	E130314
Životné prostredie	V súlade s RoHS

Derivačný diagram

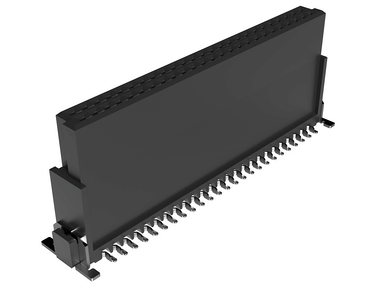

One27 konektorový panel s vysokým profilom Položka č. 404-54050-51

ept One27 Federleiste gerade high 404 54050 51

možnosť kombinácie pri rozstupoch dosiek 15,4 – 20,0 mm, Prekrývanie kontaktov 1,5 mm, Počet kolíkov 50 v rozteči 1,27 mm, Technika pripájania SMT, Výška v nezapojenom stave: 13,65 mm, Úroveň výkonu 1

Paralelné

Pravouhlé

SMT

Vysoká hustota

Odolný

Zobraziť viac informácií o produkte

One27 konektorový panel s vysokým profilom Položka č. 404-54050-51 - Technické údaje

Základy

Počet kontaktov	50
Technológia pripojenia	SMT
Rozstupy medzi PCB	15,4 – 20,0 mm
Prevádzková teplota	-55 °C až +125 °C

Materiál

Izolačné teleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktný materiál	zliatina medi
Kontaktný poťah	Au cez PdNi cez Ni
Oblasť pripojenia	Sn nad Ni

Mechanické

Rozmer mriežky	1,27 mm
Vkladacia sila na kontakt	≤ 0,5 N
Ťahová sila na kontakt	≥ 0,1 N
Životnosť IEC 60512-9-1	Trieda kvality 1: 500 cyklov zapojenia
Koplanarita	≤ 0,1 mm
Oscilácia, sínusová IEC 60512-6-4	10 – 2000 Hz, 20 g
Rušenie kontaktov počas oscilácie, sínusové IEC 60512-2-5	≤ 1 µs
Ráz, polosinusový IEC 60512-6-3	50 g, 11 ms
Poruchy kontaktu počas nárazov, polosinusové IEC 60512-2-5	≤ 1 µs
Prekročenie bezpečnosti	0,9 mm
Prekrytie kontaktov	1,5 mm
Stredový posun	± 0,7 mm
Axiálny posun v spojenom stave (x/y)	± 0,4 mm
Uhlový posun pozdĺžnej osi	± 4°
Uhlový posun priečnej osi	± 2°

Elektrické

Prevádzkový prúd IEC 60512-5-2	3,1 A pri 20 °C (4 z 50 pólov) 1,4 A pri 20 °C (50 z 50 pólov)
Kontaktný odpor IEC 60512-2-1	≤ 25 mΩ
Vzduchová a plazivá vzdialenosť	min. 0,4 mm
Izolačný odpor IEC 60512-3-1	≥ 10 GΩ
Skúšobné napätie IEC 60512-4-1	500 V striedavého prúdu

Spracovanie

Teplota spájkovania JEDEC J-STD-020E	20 – 40 sekúnd pri 260 °C
MSL JEDEC J-STD-020E	1
Montáž	Pick and Place

Schválenia / zhoda

Súbor UL	E130314
Životné prostredie	V súlade s RoHS

Derivačný diagram

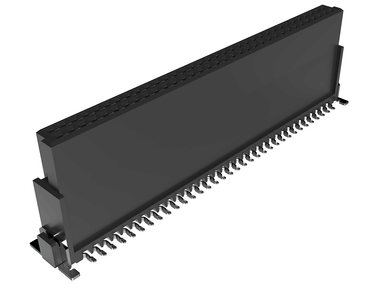

One27 konektorový panel s vysokým profilom Položka č. 404-54068-51

ept One27 Federleiste gerade high 404 54068 51

možnosť kombinácie pri rozstupoch dosiek 15,4 – 20,0 mm, Prekrývanie kontaktov 1,5 mm, Počet kolíkov 68 v rozteči 1,27 mm, Technika pripájania SMT, Výška v nezapojenom stave: 13,65 mm, Úroveň výkonu 1

Paralelné

Pravouhlé

SMT

Vysoká hustota

Odolný

Zobraziť viac informácií o produkte

One27 konektorový panel s vysokým profilom Položka č. 404-54068-51 - Technické údaje

Základy

Počet kontaktov	68
Technológia pripojenia	SMT
Rozstupy medzi PCB	15,4 – 20,0 mm
Prevádzková teplota	-55 °C až +125 °C

Materiál

Izolačné teleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktný materiál	zliatina medi
Kontaktný poťah	Au cez PdNi cez Ni
Oblasť pripojenia	Sn nad Ni

Mechanické

Rozmer mriežky	1,27 mm
Vkladacia sila na kontakt	≤ 0,5 N
Ťahová sila na kontakt	≥ 0,1 N
Životnosť IEC 60512-9-1	Trieda kvality 1: 500 cyklov zapojenia
Koplanarita	≤ 0,1 mm
Oscilácia, sínusová IEC 60512-6-4	10 – 2000 Hz, 20 g
Rušenie kontaktov počas oscilácie, sínusové IEC 60512-2-5	≤ 1 µs
Ráz, polosinusový IEC 60512-6-3	50 g, 11 ms
Poruchy kontaktu počas nárazov, polosinusové IEC 60512-2-5	≤ 1 µs
Prekročenie bezpečnosti	0,9 mm
Prekrytie kontaktov	1,5 mm
Stredový posun	± 0,7 mm
Axiálny posun v spojenom stave (x/y)	± 0,4 mm
Uhlový posun pozdĺžnej osi	± 4°
Uhlový posun priečnej osi	± 2°

Elektrické

Prevádzkový prúd IEC 60512-5-2	3,1 A pri 20 °C (4 z 50 pólov) 1,4 A pri 20 °C (50 z 50 pólov)
Kontaktný odpor IEC 60512-2-1	≤ 25 mΩ
Vzduchová a plazivá vzdialenosť	min. 0,4 mm
Izolačný odpor IEC 60512-3-1	≥ 10 GΩ
Skúšobné napätie IEC 60512-4-1	500 V striedavého prúdu

Spracovanie

Teplota spájkovania JEDEC J-STD-020E	20 – 40 sekúnd pri 260 °C
MSL JEDEC J-STD-020E	1
Montáž	Pick and Place

Schválenia / zhoda

Súbor UL	E130314
Životné prostredie	V súlade s RoHS

Derivačný diagram

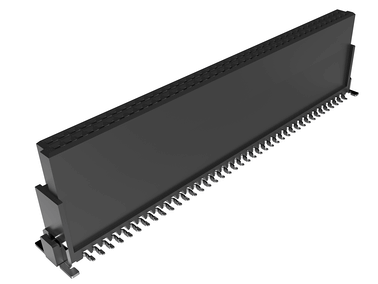

One27 konektorový panel s vysokým profilom Položka č. 404-54080-51

ept One27 Federleiste gerade high 404 54080 51

možnosť kombinácie pri rozstupoch dosiek 15,4 – 20,0 mm, Prekrývanie kontaktov 1,5 mm, Počet kolíkov 80 v rozteči 1,27 mm, Technika pripájania SMT, Výška v nezapojenom stave: 13,65 mm, Úroveň výkonu 1

Paralelné

Pravouhlé

SMT

Vysoká hustota

Odolný

Zobraziť viac informácií o produkte

One27 konektorový panel s vysokým profilom Položka č. 404-54080-51 - Technické údaje

Základy

Počet kontaktov	80
Technológia pripojenia	SMT
Rozstupy medzi PCB	15,4 – 20,0 mm
Prevádzková teplota	-55 °C až +125 °C

Materiál

Izolačné teleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktný materiál	zliatina medi
Kontaktný poťah	Au cez PdNi cez Ni
Oblasť pripojenia	Sn nad Ni

Mechanické

Rozmer mriežky	1,27 mm
Vkladacia sila na kontakt	≤ 0,5 N
Ťahová sila na kontakt	≥ 0,1 N
Životnosť IEC 60512-9-1	Trieda kvality 1: 500 cyklov zapojenia
Koplanarita	≤ 0,1 mm
Oscilácia, sínusová IEC 60512-6-4	10 – 2000 Hz, 20 g
Rušenie kontaktov počas oscilácie, sínusové IEC 60512-2-5	≤ 1 µs
Ráz, polosinusový IEC 60512-6-3	50 g, 11 ms
Poruchy kontaktu počas nárazov, polosinusové IEC 60512-2-5	≤ 1 µs
Prekročenie bezpečnosti	0,9 mm
Prekrytie kontaktov	1,5 mm
Stredový posun	± 0,7 mm
Axiálny posun v spojenom stave (x/y)	± 0,4 mm
Uhlový posun pozdĺžnej osi	± 4°
Uhlový posun priečnej osi	± 2°

Elektrické

Prevádzkový prúd IEC 60512-5-2	3,1 A pri 20 °C (4 z 50 pólov) 1,4 A pri 20 °C (50 z 50 pólov)
Kontaktný odpor IEC 60512-2-1	≤ 25 mΩ
Vzduchová a plazivá vzdialenosť	min. 0,4 mm
Izolačný odpor IEC 60512-3-1	≥ 10 GΩ
Skúšobné napätie IEC 60512-4-1	500 V striedavého prúdu

Spracovanie

Teplota spájkovania JEDEC J-STD-020E	20 – 40 sekúnd pri 260 °C
MSL JEDEC J-STD-020E	1
Montáž	Pick and Place

Schválenia / zhoda

Súbor UL	E130314
Životné prostredie	V súlade s RoHS

Derivačný diagram

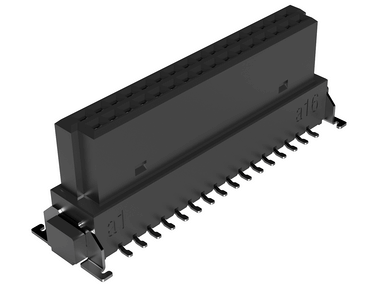

One27 konektorový panel so stredným profilom Položka č. 414-53032-51

ept One27 Federleiste gerade Mid 404 53032 51

možnosť kombinácie pre rozstup dosiek 10,8 – 15,4 mm, Prekrývanie kontaktov 1,5 mm, Počet kolíkov 32 v rozteči 1,27 mm, Technika pripájania SMT, Výška v nezapojenom stave: 9,05 mm, Úroveň výkonu 1

Paralelné

Pravouhlé

SMT

Vysoká hustota

Odolný

Zobraziť viac informácií o produkte

One27 konektorový panel so stredným profilom Položka č. 414-53032-51 - Technické údaje

Základy

Počet kontaktov	32
Technológia pripojenia	SMT
Rozstupy medzi PCB	10,8 mm – 15,4 mm
Prevádzková teplota	-55 °C až +125 °C

Materiál

Izolačné teleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktný materiál	zliatina medi
Kontaktný poťah	Au cez PdNi cez Ni
Oblasť pripojenia	Sn nad Ni

Mechanické

Rozmer mriežky	1,27 mm
Vkladacia sila na kontakt	≤ 0,5 N
Ťahová sila na kontakt	≥ 0,1 N
Životnosť IEC 60512-9-1	Trieda kvality 1: 500 cyklov zapojenia
Koplanarita	≤ 0,1 mm
Oscilácia, sínusová IEC 60512-6-4	10 – 2000 Hz, 20 g
Rušenie kontaktov počas oscilácie, sínusové IEC 60512-2-5	≤ 1 µs
Ráz, polosinusový IEC 60512-6-3	50 g, 11 ms
Poruchy kontaktu počas nárazov, polosinusové IEC 60512-2-5	≤ 1 µs
Prekročenie bezpečnosti	0,9 mm
Prekrytie kontaktov	1,5 mm
Stredový posun	± 0,7 mm
Axiálny posun v spojenom stave (x/y)	± 0,4 mm
Uhlový posun pozdĺžnej osi	± 4°
Uhlový posun priečnej osi	± 2°

Elektrické

Prevádzkový prúd IEC 60512-5-2	3,1 A pri 20 °C (4 z 50 pólov) 1,4 A pri 20 °C (50 z 50 pólov)
Kontaktný odpor IEC 60512-2-1	≤ 25 mΩ
Vzduchová a plazivá vzdialenosť	min. 0,4 mm
Izolačný odpor IEC 60512-3-1	≥ 10 GΩ
Skúšobné napätie IEC 60512-4-1	500 V striedavého prúdu

Spracovanie

Teplota spájkovania JEDEC J-STD-020E	20 – 40 sekúnd pri 260 °C
MSL JEDEC J-STD-020E	1
Montáž	Pick and Place

Schválenia / zhoda

Súbor UL	E130314
Životné prostredie	V súlade s RoHS

Derivačný diagram

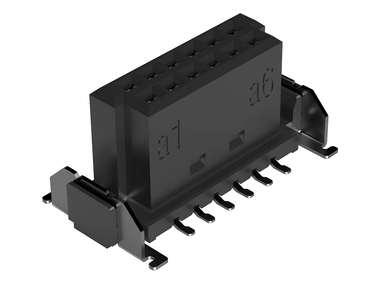

One27 nízko profilová konektorová lišta Položka č. 414-52012-51

ept One27 Federleiste gerade Low 404 52012 51

možnosť kombinácie pre rozstup dosiek 8,0 – 12,6 mm, Prekrývanie kontaktov 1,5 mm, Počet kolíkov 12 v rozteči 1,27 mm, Technika pripájania SMT, Výška v nezapojenom stave: 6,25 mm, Úroveň výkonu 1

Paralelné

Pravouhlé

SMT

Vysoká hustota

Odolný

Zobraziť viac informácií o produkte

One27 nízko profilová konektorová lišta Položka č. 414-52012-51 - Technické údaje

Základy

Počet kontaktov	12
Technológia pripojenia	SMT
Rozstupy medzi PCB	8,0 mm – 12,6 mm
Prevádzková teplota	-55 °C až +125 °C

Materiál

Izolačné teleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktný materiál	zliatina medi
Kontaktný poťah	Au cez PdNi cez Ni
Oblasť pripojenia	Sn nad Ni

Mechanické

Rozmer mriežky	1,27 mm
Vkladacia sila na kontakt	≤ 0,5 N
Ťahová sila na kontakt	≥ 0,1 N
Životnosť IEC 60512-9-1	Trieda kvality 1: 500 cyklov zapojenia
Koplanarita	≤ 0,1 mm
Oscilácia, sínusová IEC 60512-6-4	10 – 2000 Hz, 20 g
Rušenie kontaktov počas oscilácie, sínusové IEC 60512-2-5	≤ 1 µs
Ráz, polosinusový IEC 60512-6-3	50 g, 11 ms
Poruchy kontaktu počas nárazov, polosinusové IEC 60512-2-5	≤ 1 µs
Prekročenie bezpečnosti	0,9 mm
Prekrytie kontaktov	1,5 mm
Stredový posun	± 0,7 mm
Axiálny posun v spojenom stave (x/y)	± 0,4 mm
Uhlový posun pozdĺžnej osi	± 4°
Uhlový posun priečnej osi	± 2°

Elektrické

Prevádzkový prúd IEC 60512-5-2	3,1 A pri 20 °C (4 z 50 pólov) 1,4 A pri 20 °C (50 z 50 pólov)
Kontaktný odpor IEC 60512-2-1	≤ 25 mΩ
Vzduchová a plazivá vzdialenosť	min. 0,4 mm
Izolačný odpor IEC 60512-3-1	≥ 10 GΩ
Skúšobné napätie IEC 60512-4-1	500 V striedavého prúdu

Spracovanie

Teplota spájkovania JEDEC J-STD-020E	20 – 40 sekúnd pri 260 °C
MSL JEDEC J-STD-020E	1
Montáž	Pick and Place

Schválenia / zhoda

Súbor UL	E130314
Životné prostredie	V súlade s RoHS

Derivačný diagram

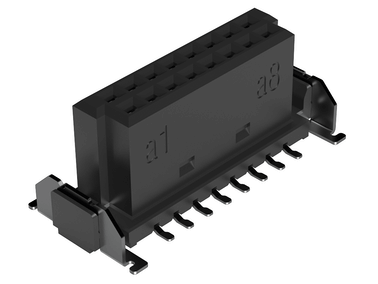

One27 nízko profilová konektorová lišta Položka č. 414-52016-51

ept One27 Federleiste gerade Low 404 52016 51

možnosť kombinácie pre rozstup dosiek 8,0 – 12,6 mm, Prekrývanie kontaktov 1,5 mm, Počet kolíkov 16 v rozteči 1,27 mm, Technika pripájania SMT, Výška v nezapojenom stave: 6,25 mm, Úroveň výkonu 1

Paralelné

Pravouhlé

SMT

Vysoká hustota

Odolný

Zobraziť viac informácií o produkte

One27 nízko profilová konektorová lišta Položka č. 414-52016-51 - Technické údaje

Základy

Počet kontaktov	16
Technológia pripojenia	SMT
Rozstupy medzi PCB	8,0 mm – 12,6 mm
Prevádzková teplota	-55 °C až +125 °C

Materiál

Izolačné teleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktný materiál	zliatina medi
Kontaktný poťah	Au cez PdNi cez Ni
Oblasť pripojenia	Sn nad Ni

Mechanické

Rozmer mriežky	1,27 mm
Vkladacia sila na kontakt	≤ 0,5 N
Ťahová sila na kontakt	≥ 0,1 N
Životnosť IEC 60512-9-1	Trieda kvality 1: 500 cyklov zapojenia
Koplanarita	≤ 0,1 mm
Oscilácia, sínusová IEC 60512-6-4	10 – 2000 Hz, 20 g
Rušenie kontaktov počas oscilácie, sínusové IEC 60512-2-5	≤ 1 µs
Ráz, polosinusový IEC 60512-6-3	50 g, 11 ms
Poruchy kontaktu počas nárazov, polosinusové IEC 60512-2-5	≤ 1 µs
Prekročenie bezpečnosti	0,9 mm
Prekrytie kontaktov	1,5 mm
Stredový posun	± 0,7 mm
Axiálny posun v spojenom stave (x/y)	± 0,4 mm
Uhlový posun pozdĺžnej osi	± 4°
Uhlový posun priečnej osi	± 2°

Elektrické

Prevádzkový prúd IEC 60512-5-2	3,1 A pri 20 °C (4 z 50 pólov) 1,4 A pri 20 °C (50 z 50 pólov)
Kontaktný odpor IEC 60512-2-1	≤ 25 mΩ
Vzduchová a plazivá vzdialenosť	min. 0,4 mm
Izolačný odpor IEC 60512-3-1	≥ 10 GΩ
Skúšobné napätie IEC 60512-4-1	500 V striedavého prúdu

Spracovanie

Teplota spájkovania JEDEC J-STD-020E	20 – 40 sekúnd pri 260 °C
MSL JEDEC J-STD-020E	1
Montáž	Pick and Place

Schválenia / zhoda

Súbor UL	E130314
Životné prostredie	V súlade s RoHS

Derivačný diagram

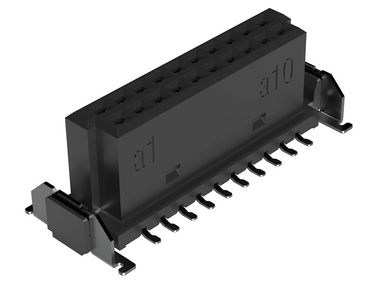

One27 nízko profilová konektorová lišta Položka č. 414-52020-51

ept One27 Federleiste gerade Low 404 52020 51

možnosť kombinácie pre rozstup dosiek 8,0 – 12,6 mm, Prekrývanie kontaktov 1,5 mm, Počet kolíkov 20 v rozteči 1,27 mm, Technika pripájania SMT, Výška v nezapojenom stave: 6,25 mm, Úroveň výkonu 1

Paralelné

Pravouhlé

SMT

Vysoká hustota

Odolný

Zobraziť viac informácií o produkte

One27 nízko profilová konektorová lišta Položka č. 414-52020-51 - Technické údaje

Základy

Počet kontaktov	20
Technológia pripojenia	SMT
Rozstupy medzi PCB	8,0 mm – 12,6 mm
Prevádzková teplota	-55 °C až +125 °C

Materiál

Izolačné teleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktný materiál	zliatina medi
Kontaktný poťah	Au cez PdNi cez Ni
Oblasť pripojenia	Sn nad Ni

Mechanické

Rozmer mriežky	1,27 mm
Vkladacia sila na kontakt	≤ 0,5 N
Ťahová sila na kontakt	≥ 0,1 N
Životnosť IEC 60512-9-1	Trieda kvality 1: 500 cyklov zapojenia
Koplanarita	≤ 0,1 mm
Oscilácia, sínusová IEC 60512-6-4	10 – 2000 Hz, 20 g
Rušenie kontaktov počas oscilácie, sínusové IEC 60512-2-5	≤ 1 µs
Ráz, polosinusový IEC 60512-6-3	50 g, 11 ms
Poruchy kontaktu počas nárazov, polosinusové IEC 60512-2-5	≤ 1 µs
Prekročenie bezpečnosti	0,9 mm
Prekrytie kontaktov	1,5 mm
Stredový posun	± 0,7 mm
Axiálny posun v spojenom stave (x/y)	± 0,4 mm
Uhlový posun pozdĺžnej osi	± 4°
Uhlový posun priečnej osi	± 2°

Elektrické

Prevádzkový prúd IEC 60512-5-2	3,1 A pri 20 °C (4 z 50 pólov) 1,4 A pri 20 °C (50 z 50 pólov)
Kontaktný odpor IEC 60512-2-1	≤ 25 mΩ
Vzduchová a plazivá vzdialenosť	min. 0,4 mm
Izolačný odpor IEC 60512-3-1	≥ 10 GΩ
Skúšobné napätie IEC 60512-4-1	500 V striedavého prúdu

Spracovanie

Teplota spájkovania JEDEC J-STD-020E	20 – 40 sekúnd pri 260 °C
MSL JEDEC J-STD-020E	1
Montáž	Pick and Place

Schválenia / zhoda

Súbor UL	E130314
Životné prostredie	V súlade s RoHS

Derivačný diagram

One27 nízko profilová konektorová lišta Položka č. 414-52026-51

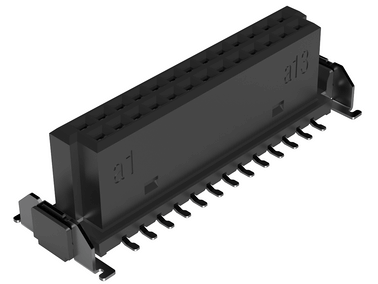

ept One27 Federleiste gerade Low 404 52026 51

možnosť kombinácie pre rozstup dosiek 8,0 – 12,6 mm, Prekrývanie kontaktov 1,5 mm, Počet kolíkov 26 v rozteči 1,27 mm, Technika pripájania SMT, Výška v nezapojenom stave: 6,25 mm, Úroveň výkonu 1

Paralelné

Pravouhlé

SMT

Vysoká hustota

Odolný

Zobraziť viac informácií o produkte

One27 nízko profilová konektorová lišta Položka č. 414-52026-51 - Technické údaje

Základy

Počet kontaktov	26
Technológia pripojenia	SMT
Rozstupy medzi PCB	8,0 mm – 12,6 mm
Prevádzková teplota	-55 °C až +125 °C

Materiál

Izolačné teleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktný materiál	zliatina medi
Kontaktný poťah	Au cez PdNi cez Ni
Oblasť pripojenia	Sn nad Ni

Mechanické

Rozmer mriežky	1,27 mm
Vkladacia sila na kontakt	≤ 0,5 N
Ťahová sila na kontakt	≥ 0,1 N
Životnosť IEC 60512-9-1	Trieda kvality 1: 500 cyklov zapojenia
Koplanarita	≤ 0,1 mm
Oscilácia, sínusová IEC 60512-6-4	10 – 2000 Hz, 20 g
Rušenie kontaktov počas oscilácie, sínusové IEC 60512-2-5	≤ 1 µs
Ráz, polosinusový IEC 60512-6-3	50 g, 11 ms
Poruchy kontaktu počas nárazov, polosinusové IEC 60512-2-5	≤ 1 µs
Prekročenie bezpečnosti	0,9 mm
Prekrytie kontaktov	1,5 mm
Stredový posun	± 0,7 mm
Axiálny posun v spojenom stave (x/y)	± 0,4 mm
Uhlový posun pozdĺžnej osi	± 4°
Uhlový posun priečnej osi	± 2°

Elektrické

Prevádzkový prúd IEC 60512-5-2	3,1 A pri 20 °C (4 z 50 pólov) 1,4 A pri 20 °C (50 z 50 pólov)
Kontaktný odpor IEC 60512-2-1	≤ 25 mΩ
Vzduchová a plazivá vzdialenosť	min. 0,4 mm
Izolačný odpor IEC 60512-3-1	≥ 10 GΩ
Skúšobné napätie IEC 60512-4-1	500 V striedavého prúdu

Spracovanie

Teplota spájkovania JEDEC J-STD-020E	20 – 40 sekúnd pri 260 °C
MSL JEDEC J-STD-020E	1
Montáž	Pick and Place

Schválenia / zhoda

Súbor UL	E130314
Životné prostredie	V súlade s RoHS

Derivačný diagram

One27 nízko profilová konektorová lišta Položka č. 414-52032-51

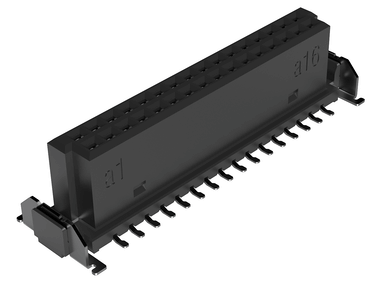

ept One27 Federleiste gerade Low 404 52032 51

možnosť kombinácie pre rozstup dosiek 8,0 – 12,6 mm, Prekrývanie kontaktov 1,5 mm, Počet kolíkov 32 v rozteči 1,27 mm, Technika pripájania SMT, Výška v nezapojenom stave: 6,25 mm, Úroveň výkonu 1

Paralelné

Pravouhlé

SMT

Vysoká hustota

Odolný

Zobraziť viac informácií o produkte

One27 nízko profilová konektorová lišta Položka č. 414-52032-51 - Technické údaje

Základy

Počet kontaktov	32
Technológia pripojenia	SMT
Rozstupy medzi PCB	8,0 mm – 12,6 mm
Prevádzková teplota	-55 °C až +125 °C

Materiál

Izolačné teleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktný materiál	zliatina medi
Kontaktný poťah	Au cez PdNi cez Ni
Oblasť pripojenia	Sn nad Ni

Mechanické

Rozmer mriežky	1,27 mm
Vkladacia sila na kontakt	≤ 0,5 N
Ťahová sila na kontakt	≥ 0,1 N
Životnosť IEC 60512-9-1	Trieda kvality 1: 500 cyklov zapojenia
Koplanarita	≤ 0,1 mm
Oscilácia, sínusová IEC 60512-6-4	10 – 2000 Hz, 20 g
Rušenie kontaktov počas oscilácie, sínusové IEC 60512-2-5	≤ 1 µs
Ráz, polosinusový IEC 60512-6-3	50 g, 11 ms
Poruchy kontaktu počas nárazov, polosinusové IEC 60512-2-5	≤ 1 µs
Prekročenie bezpečnosti	0,9 mm
Prekrytie kontaktov	1,5 mm
Stredový posun	± 0,7 mm
Axiálny posun v spojenom stave (x/y)	± 0,4 mm
Uhlový posun pozdĺžnej osi	± 4°
Uhlový posun priečnej osi	± 2°

Elektrické

Prevádzkový prúd IEC 60512-5-2	3,1 A pri 20 °C (4 z 50 pólov) 1,4 A pri 20 °C (50 z 50 pólov)
Kontaktný odpor IEC 60512-2-1	≤ 25 mΩ
Vzduchová a plazivá vzdialenosť	min. 0,4 mm
Izolačný odpor IEC 60512-3-1	≥ 10 GΩ
Skúšobné napätie IEC 60512-4-1	500 V striedavého prúdu

Spracovanie

Teplota spájkovania JEDEC J-STD-020E	20 – 40 sekúnd pri 260 °C
MSL JEDEC J-STD-020E	1
Montáž	Pick and Place

Schválenia / zhoda

Súbor UL	E130314
Životné prostredie	V súlade s RoHS

Derivačný diagram

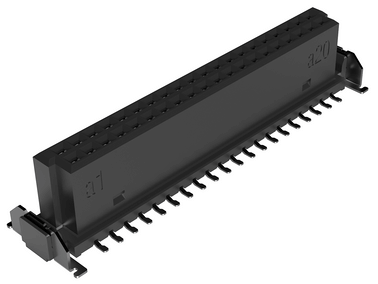

One27 nízko profilová konektorová lišta Položka č. 414-52040-51

ept One27 Federleiste gerade Low 404 52040 51

možnosť kombinácie pre rozstup dosiek 8,0 – 12,6 mm, Prekrývanie kontaktov 1,5 mm, Počet kolíkov 40 v rozteči 1,27 mm, Technika pripájania SMT, Výška v nezapojenom stave: 6,25 mm, Úroveň výkonu 1

Paralelné

Pravouhlé

SMT

Vysoká hustota

Odolný

Zobraziť viac informácií o produkte

One27 nízko profilová konektorová lišta Položka č. 414-52040-51 - Technické údaje

Základy

Počet kontaktov	40
Technológia pripojenia	SMT
Rozstupy medzi PCB	8,0 mm – 12,6 mm
Prevádzková teplota	-55 °C až +125 °C

Materiál

Izolačné teleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktný materiál	zliatina medi
Kontaktný poťah	Au cez PdNi cez Ni
Oblasť pripojenia	Sn nad Ni

Mechanické

Rozmer mriežky	1,27 mm
Vkladacia sila na kontakt	≤ 0,5 N
Ťahová sila na kontakt	≥ 0,1 N
Životnosť IEC 60512-9-1	Trieda kvality 1: 500 cyklov zapojenia
Koplanarita	≤ 0,1 mm
Oscilácia, sínusová IEC 60512-6-4	10 – 2000 Hz, 20 g
Rušenie kontaktov počas oscilácie, sínusové IEC 60512-2-5	≤ 1 µs
Ráz, polosinusový IEC 60512-6-3	50 g, 11 ms
Poruchy kontaktu počas nárazov, polosinusové IEC 60512-2-5	≤ 1 µs
Prekročenie bezpečnosti	0,9 mm
Prekrytie kontaktov	1,5 mm
Stredový posun	± 0,7 mm
Axiálny posun v spojenom stave (x/y)	± 0,4 mm
Uhlový posun pozdĺžnej osi	± 4°
Uhlový posun priečnej osi	± 2°

Elektrické

Prevádzkový prúd IEC 60512-5-2	3,1 A pri 20 °C (4 z 50 pólov) 1,4 A pri 20 °C (50 z 50 pólov)
Kontaktný odpor IEC 60512-2-1	≤ 25 mΩ
Vzduchová a plazivá vzdialenosť	min. 0,4 mm
Izolačný odpor IEC 60512-3-1	≥ 10 GΩ
Skúšobné napätie IEC 60512-4-1	500 V striedavého prúdu

Spracovanie

Teplota spájkovania JEDEC J-STD-020E	20 – 40 sekúnd pri 260 °C
MSL JEDEC J-STD-020E	1
Montáž	Pick and Place

Schválenia / zhoda

Súbor UL	E130314
Životné prostredie	V súlade s RoHS

Derivačný diagram

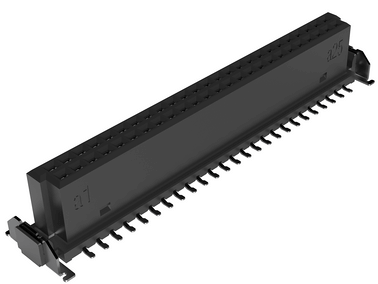

One27 nízko profilová konektorová lišta Položka č. 414-52050-51

ept One27 Federleiste gerade Low 404 52050 51

možnosť kombinácie pre rozstup dosiek 8,0 – 12,6 mm, Prekrývanie kontaktov 1,5 mm, Počet kolíkov 50 v rozteči 1,27 mm, Technika pripájania SMT, Výška v nezapojenom stave: 6,25 mm, Úroveň výkonu 1

Paralelné

Pravouhlé

SMT

Vysoká hustota

Odolný

Zobraziť viac informácií o produkte

One27 nízko profilová konektorová lišta Položka č. 414-52050-51 - Technické údaje

Základy

Počet kontaktov	50
Technológia pripojenia	SMT
Rozstupy medzi PCB	8,0 mm – 12,6 mm
Prevádzková teplota	-55 °C až +125 °C

Materiál

Izolačné teleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktný materiál	zliatina medi
Kontaktný poťah	Au cez PdNi cez Ni
Oblasť pripojenia	Sn nad Ni

Mechanické

Rozmer mriežky	1,27 mm
Vkladacia sila na kontakt	≤ 0,5 N
Ťahová sila na kontakt	≥ 0,1 N
Životnosť IEC 60512-9-1	Trieda kvality 1: 500 cyklov zapojenia
Koplanarita	≤ 0,1 mm
Oscilácia, sínusová IEC 60512-6-4	10 – 2000 Hz, 20 g
Rušenie kontaktov počas oscilácie, sínusové IEC 60512-2-5	≤ 1 µs
Ráz, polosinusový IEC 60512-6-3	50 g, 11 ms
Poruchy kontaktu počas nárazov, polosinusové IEC 60512-2-5	≤ 1 µs
Prekročenie bezpečnosti	0,9 mm
Prekrytie kontaktov	1,5 mm
Stredový posun	± 0,7 mm
Axiálny posun v spojenom stave (x/y)	± 0,4 mm
Uhlový posun pozdĺžnej osi	± 4°
Uhlový posun priečnej osi	± 2°

Elektrické

Prevádzkový prúd IEC 60512-5-2	3,1 A pri 20 °C (4 z 50 pólov) 1,4 A pri 20 °C (50 z 50 pólov)
Kontaktný odpor IEC 60512-2-1	≤ 25 mΩ
Vzduchová a plazivá vzdialenosť	min. 0,4 mm
Izolačný odpor IEC 60512-3-1	≥ 10 GΩ
Skúšobné napätie IEC 60512-4-1	500 V striedavého prúdu

Spracovanie

Teplota spájkovania JEDEC J-STD-020E	20 – 40 sekúnd pri 260 °C
MSL JEDEC J-STD-020E	1
Montáž	Pick and Place

Schválenia / zhoda

Súbor UL	E130314
Životné prostredie	V súlade s RoHS

Derivačný diagram

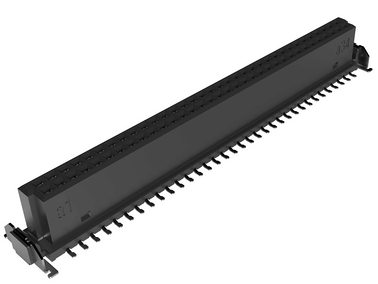

One27 nízko profilová konektorová lišta Položka č. 414-52068-51

ept One27 Federleiste gerade Low 404 52068 51

možnosť kombinácie pre rozstup dosiek 8,0 – 12,6 mm, Prekrývanie kontaktov 1,5 mm, Počet kolíkov 68 v rozteči 1,27 mm, Technika pripájania SMT, Výška v nezapojenom stave: 6,25 mm, Úroveň výkonu 1

Paralelné

Pravouhlé

SMT

Vysoká hustota

Odolný

Zobraziť viac informácií o produkte

One27 nízko profilová konektorová lišta Položka č. 414-52068-51 - Technické údaje

Základy

Počet kontaktov	68
Technológia pripojenia	SMT
Rozstupy medzi PCB	8,0 mm – 12,6 mm
Prevádzková teplota	-55 °C až +125 °C

Materiál

Izolačné teleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktný materiál	zliatina medi
Kontaktný poťah	Au cez PdNi cez Ni
Oblasť pripojenia	Sn nad Ni

Mechanické

Rozmer mriežky	1,27 mm
Vkladacia sila na kontakt	≤ 0,5 N
Ťahová sila na kontakt	≥ 0,1 N
Životnosť IEC 60512-9-1	Trieda kvality 1: 500 cyklov zapojenia
Koplanarita	≤ 0,1 mm
Oscilácia, sínusová IEC 60512-6-4	10 – 2000 Hz, 20 g
Rušenie kontaktov počas oscilácie, sínusové IEC 60512-2-5	≤ 1 µs
Ráz, polosinusový IEC 60512-6-3	50 g, 11 ms
Poruchy kontaktu počas nárazov, polosinusové IEC 60512-2-5	≤ 1 µs
Prekročenie bezpečnosti	0,9 mm
Prekrytie kontaktov	1,5 mm
Stredový posun	± 0,7 mm
Axiálny posun v spojenom stave (x/y)	± 0,4 mm
Uhlový posun pozdĺžnej osi	± 4°
Uhlový posun priečnej osi	± 2°

Elektrické

Prevádzkový prúd IEC 60512-5-2	3,1 A pri 20 °C (4 z 50 pólov) 1,4 A pri 20 °C (50 z 50 pólov)
Kontaktný odpor IEC 60512-2-1	≤ 25 mΩ
Vzduchová a plazivá vzdialenosť	min. 0,4 mm
Izolačný odpor IEC 60512-3-1	≥ 10 GΩ
Skúšobné napätie IEC 60512-4-1	500 V striedavého prúdu

Spracovanie

Teplota spájkovania JEDEC J-STD-020E	20 – 40 sekúnd pri 260 °C
MSL JEDEC J-STD-020E	1
Montáž	Pick and Place

Schválenia / zhoda

Súbor UL	E130314
Životné prostredie	V súlade s RoHS

Derivačný diagram

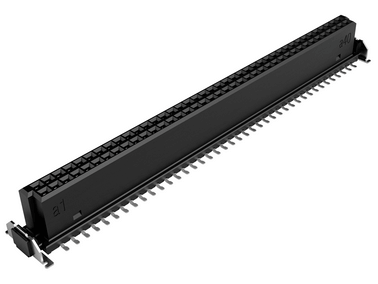

One27 nízko profilová konektorová lišta Položka č. 414-52080-51

ept One27 Federleiste gerade Low 404 52080 51

možnosť kombinácie pre rozstup dosiek 8,0 – 12,6 mm, Prekrývanie kontaktov 1,5 mm, Počet kolíkov 80 v rozteči 1,27 mm, Technika pripájania SMT, Výška v nezapojenom stave: 6,25 mm, Úroveň výkonu 1

Paralelné

Pravouhlé

SMT

Vysoká hustota

Odolný

Zobraziť viac informácií o produkte

One27 nízko profilová konektorová lišta Položka č. 414-52080-51 - Technické údaje

Základy

Počet kontaktov	80
Technológia pripojenia	SMT
Rozstupy medzi PCB	8,0 mm – 12,6 mm
Prevádzková teplota	-55 °C až +125 °C

Materiál

Izolačné teleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktný materiál	zliatina medi
Kontaktný poťah	Au cez PdNi cez Ni
Oblasť pripojenia	Sn nad Ni

Mechanické

Rozmer mriežky	1,27 mm
Vkladacia sila na kontakt	≤ 0,5 N
Ťahová sila na kontakt	≥ 0,1 N
Životnosť IEC 60512-9-1	Trieda kvality 1: 500 cyklov zapojenia
Koplanarita	≤ 0,1 mm
Oscilácia, sínusová IEC 60512-6-4	10 – 2000 Hz, 20 g
Rušenie kontaktov počas oscilácie, sínusové IEC 60512-2-5	≤ 1 µs
Ráz, polosinusový IEC 60512-6-3	50 g, 11 ms
Poruchy kontaktu počas nárazov, polosinusové IEC 60512-2-5	≤ 1 µs
Prekročenie bezpečnosti	0,9 mm
Prekrytie kontaktov	1,5 mm
Stredový posun	± 0,7 mm
Axiálny posun v spojenom stave (x/y)	± 0,4 mm
Uhlový posun pozdĺžnej osi	± 4°
Uhlový posun priečnej osi	± 2°

Elektrické

Prevádzkový prúd IEC 60512-5-2	3,1 A pri 20 °C (4 z 50 pólov) 1,4 A pri 20 °C (50 z 50 pólov)
Kontaktný odpor IEC 60512-2-1	≤ 25 mΩ
Vzduchová a plazivá vzdialenosť	min. 0,4 mm
Izolačný odpor IEC 60512-3-1	≥ 10 GΩ
Skúšobné napätie IEC 60512-4-1	500 V striedavého prúdu

Spracovanie

Teplota spájkovania JEDEC J-STD-020E	20 – 40 sekúnd pri 260 °C
MSL JEDEC J-STD-020E	1
Montáž	Pick and Place

Schválenia / zhoda

Súbor UL	E130314
Životné prostredie	V súlade s RoHS

Derivačný diagram

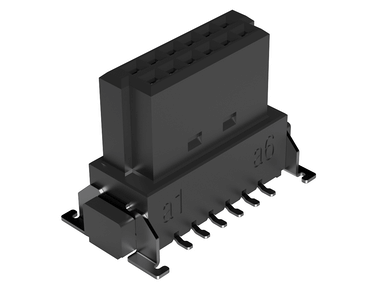

One27 konektorový panel so stredným profilom Položka č. 414-53012-51

ept One27 Federleiste gerade Mid 404 53012 51

možnosť kombinácie pre rozstup dosiek 10,8 – 15,4 mm, Prekrývanie kontaktov 1,5 mm, Počet kolíkov 12 v rozteči 1,27 mm, Technika pripájania SMT, Výška v nezapojenom stave: 9,05 mm, Úroveň výkonu 1

Paralelné

Pravouhlé

SMT

Vysoká hustota

Odolný

Zobraziť viac informácií o produkte

One27 konektorový panel so stredným profilom Položka č. 414-53012-51 - Technické údaje

Základy

Počet kontaktov	12
Technológia pripojenia	SMT
Rozstupy medzi PCB	10,8 mm – 15,4 mm
Prevádzková teplota	-55 °C až +125 °C

Materiál

Izolačné teleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktný materiál	zliatina medi
Kontaktný poťah	Au cez PdNi cez Ni
Oblasť pripojenia	Sn nad Ni

Mechanické

Rozmer mriežky	1,27 mm
Vkladacia sila na kontakt	≤ 0,5 N
Ťahová sila na kontakt	≥ 0,1 N
Životnosť IEC 60512-9-1	Trieda kvality 1: 500 cyklov zapojenia
Koplanarita	≤ 0,1 mm
Oscilácia, sínusová IEC 60512-6-4	10 – 2000 Hz, 20 g
Rušenie kontaktov počas oscilácie, sínusové IEC 60512-2-5	≤ 1 µs
Ráz, polosinusový IEC 60512-6-3	50 g, 11 ms
Poruchy kontaktu počas nárazov, polosinusové IEC 60512-2-5	≤ 1 µs
Prekročenie bezpečnosti	0,9 mm
Prekrytie kontaktov	1,5 mm
Stredový posun	± 0,7 mm
Axiálny posun v spojenom stave (x/y)	± 0,4 mm
Uhlový posun pozdĺžnej osi	± 4°
Uhlový posun priečnej osi	± 2°

Elektrické

Prevádzkový prúd IEC 60512-5-2	3,1 A pri 20 °C (4 z 50 pólov) 1,4 A pri 20 °C (50 z 50 pólov)
Kontaktný odpor IEC 60512-2-1	≤ 25 mΩ
Vzduchová a plazivá vzdialenosť	min. 0,4 mm
Izolačný odpor IEC 60512-3-1	≥ 10 GΩ
Skúšobné napätie IEC 60512-4-1	500 V striedavého prúdu

Spracovanie

Teplota spájkovania JEDEC J-STD-020E	20 – 40 sekúnd pri 260 °C
MSL JEDEC J-STD-020E	1
Montáž	Pick and Place

Schválenia / zhoda

Súbor UL	E130314
Životné prostredie	V súlade s RoHS

Derivačný diagram

One27 konektorový panel so stredným profilom Položka č. 414-53016-51

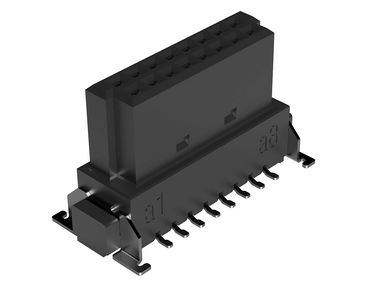

ept One27 Federleiste gerade Mid 404 53016 51

možnosť kombinácie pre rozstup dosiek 10,8 – 15,4 mm, Prekrývanie kontaktov 1,5 mm, Počet kolíkov 16 v rozteči 1,27 mm, Technika pripájania SMT, Výška v nezapojenom stave: 9,05 mm, Úroveň výkonu 1

Paralelné

Pravouhlé

SMT

Vysoká hustota

Odolný

Zobraziť viac informácií o produkte

One27 konektorový panel so stredným profilom Položka č. 414-53016-51 - Technické údaje

Základy

Počet kontaktov	16
Technológia pripojenia	SMT
Rozstupy medzi PCB	10,8 mm – 15,4 mm
Prevádzková teplota	-55 °C až +125 °C

Materiál

Izolačné teleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktný materiál	zliatina medi
Kontaktný poťah	Au cez PdNi cez Ni
Oblasť pripojenia	Sn nad Ni

Mechanické

Rozmer mriežky	1,27 mm
Vkladacia sila na kontakt	≤ 0,5 N
Ťahová sila na kontakt	≥ 0,1 N
Životnosť IEC 60512-9-1	Trieda kvality 1: 500 cyklov zapojenia
Koplanarita	≤ 0,1 mm
Oscilácia, sínusová IEC 60512-6-4	10 – 2000 Hz, 20 g
Rušenie kontaktov počas oscilácie, sínusové IEC 60512-2-5	≤ 1 µs
Ráz, polosinusový IEC 60512-6-3	50 g, 11 ms
Poruchy kontaktu počas nárazov, polosinusové IEC 60512-2-5	≤ 1 µs
Prekročenie bezpečnosti	0,9 mm
Prekrytie kontaktov	1,5 mm
Stredový posun	± 0,7 mm
Axiálny posun v spojenom stave (x/y)	± 0,4 mm
Uhlový posun pozdĺžnej osi	± 4°
Uhlový posun priečnej osi	± 2°

Elektrické

Prevádzkový prúd IEC 60512-5-2	3,1 A pri 20 °C (4 z 50 pólov) 1,4 A pri 20 °C (50 z 50 pólov)
Kontaktný odpor IEC 60512-2-1	≤ 25 mΩ
Vzduchová a plazivá vzdialenosť	min. 0,4 mm
Izolačný odpor IEC 60512-3-1	≥ 10 GΩ
Skúšobné napätie IEC 60512-4-1	500 V striedavého prúdu

Spracovanie

Teplota spájkovania JEDEC J-STD-020E	20 – 40 sekúnd pri 260 °C
MSL JEDEC J-STD-020E	1
Montáž	Pick and Place

Schválenia / zhoda

Súbor UL	E130314
Životné prostredie	V súlade s RoHS

Derivačný diagram

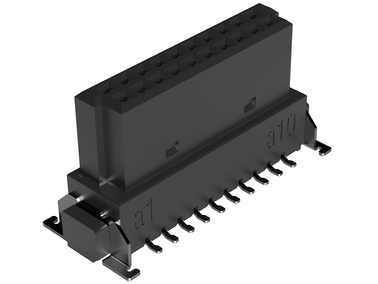

One27 konektorový panel so stredným profilom Položka č. 414-53020-51

ept One27 Federleiste gerade Mid 404 53020 51

možnosť kombinácie pre rozstup dosiek 10,8 – 15,4 mm, Prekrývanie kontaktov 1,5 mm, Počet kolíkov 20 v rozteči 1,27 mm, Technika pripájania SMT, Výška v nezapojenom stave: 9,05 mm, Úroveň výkonu 1

Paralelné

Pravouhlé

SMT

Vysoká hustota

Odolný

Zobraziť viac informácií o produkte

One27 konektorový panel so stredným profilom Položka č. 414-53020-51 - Technické údaje

Základy

Počet kontaktov	20
Technológia pripojenia	SMT
Rozstupy medzi PCB	10,8 mm – 15,4 mm
Prevádzková teplota	-55 °C až +125 °C

Materiál

Izolačné teleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktný materiál	zliatina medi
Kontaktný poťah	Au cez PdNi cez Ni
Oblasť pripojenia	Sn nad Ni

Mechanické

Rozmer mriežky	1,27 mm
Vkladacia sila na kontakt	≤ 0,5 N
Ťahová sila na kontakt	≥ 0,1 N
Životnosť IEC 60512-9-1	Trieda kvality 1: 500 cyklov zapojenia
Koplanarita	≤ 0,1 mm
Oscilácia, sínusová IEC 60512-6-4	10 – 2000 Hz, 20 g
Rušenie kontaktov počas oscilácie, sínusové IEC 60512-2-5	≤ 1 µs
Ráz, polosinusový IEC 60512-6-3	50 g, 11 ms
Poruchy kontaktu počas nárazov, polosinusové IEC 60512-2-5	≤ 1 µs
Prekročenie bezpečnosti	0,9 mm
Prekrytie kontaktov	1,5 mm
Stredový posun	± 0,7 mm
Axiálny posun v spojenom stave (x/y)	± 0,4 mm
Uhlový posun pozdĺžnej osi	± 4°
Uhlový posun priečnej osi	± 2°

Elektrické

Prevádzkový prúd IEC 60512-5-2	3,1 A pri 20 °C (4 z 50 pólov) 1,4 A pri 20 °C (50 z 50 pólov)
Kontaktný odpor IEC 60512-2-1	≤ 25 mΩ
Vzduchová a plazivá vzdialenosť	min. 0,4 mm
Izolačný odpor IEC 60512-3-1	≥ 10 GΩ
Skúšobné napätie IEC 60512-4-1	500 V striedavého prúdu

Spracovanie

Teplota spájkovania JEDEC J-STD-020E	20 – 40 sekúnd pri 260 °C
MSL JEDEC J-STD-020E	1
Montáž	Pick and Place

Schválenia / zhoda

Súbor UL	E130314
Životné prostredie	V súlade s RoHS

Derivačný diagram

One27 konektorový panel so stredným profilom Položka č. 414-53026-51

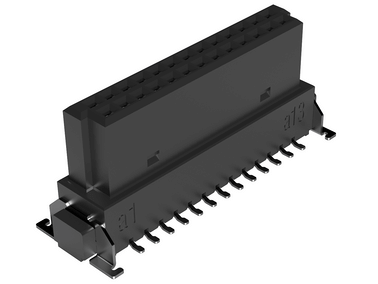

ept One27 Federleiste gerade Mid 404 53026 51

možnosť kombinácie pre rozstup dosiek 10,8 – 15,4 mm, Prekrývanie kontaktov 1,5 mm, Počet kolíkov 26 v rozteči 1,27 mm, Technika pripájania SMT, Výška v nezapojenom stave: 9,05 mm, Úroveň výkonu 1

Paralelné

Pravouhlé

SMT

Vysoká hustota

Odolný

Zobraziť viac informácií o produkte

One27 konektorový panel so stredným profilom Položka č. 414-53026-51 - Technické údaje

Základy

Počet kontaktov	26
Technológia pripojenia	SMT
Rozstupy medzi PCB	10,8 mm – 15,4 mm
Prevádzková teplota	-55 °C až +125 °C

Materiál

Izolačné teleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktný materiál	zliatina medi
Kontaktný poťah	Au cez PdNi cez Ni
Oblasť pripojenia	Sn nad Ni

Mechanické

Rozmer mriežky	1,27 mm
Vkladacia sila na kontakt	≤ 0,5 N
Ťahová sila na kontakt	≥ 0,1 N
Životnosť IEC 60512-9-1	Trieda kvality 1: 500 cyklov zapojenia
Koplanarita	≤ 0,1 mm
Oscilácia, sínusová IEC 60512-6-4	10 – 2000 Hz, 20 g
Rušenie kontaktov počas oscilácie, sínusové IEC 60512-2-5	≤ 1 µs
Ráz, polosinusový IEC 60512-6-3	50 g, 11 ms
Poruchy kontaktu počas nárazov, polosinusové IEC 60512-2-5	≤ 1 µs
Prekročenie bezpečnosti	0,9 mm
Prekrytie kontaktov	1,5 mm
Stredový posun	± 0,7 mm
Axiálny posun v spojenom stave (x/y)	± 0,4 mm
Uhlový posun pozdĺžnej osi	± 4°
Uhlový posun priečnej osi	± 2°

Elektrické

Prevádzkový prúd IEC 60512-5-2	3,1 A pri 20 °C (4 z 50 pólov) 1,4 A pri 20 °C (50 z 50 pólov)
Kontaktný odpor IEC 60512-2-1	≤ 25 mΩ
Vzduchová a plazivá vzdialenosť	min. 0,4 mm
Izolačný odpor IEC 60512-3-1	≥ 10 GΩ
Skúšobné napätie IEC 60512-4-1	500 V striedavého prúdu

Spracovanie

Teplota spájkovania JEDEC J-STD-020E	20 – 40 sekúnd pri 260 °C
MSL JEDEC J-STD-020E	1
Montáž	Pick and Place

Schválenia / zhoda

Súbor UL	E130314
Životné prostredie	V súlade s RoHS

Derivačný diagram

One27 konektorový panel so stredným profilom Položka č. 414-53040-51

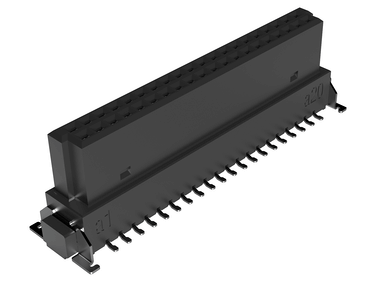

ept One27 Federleiste gerade Mid 404 53040 51

možnosť kombinácie pre rozstup dosiek 10,8 – 15,4 mm, Prekrývanie kontaktov 1,5 mm, Počet kolíkov 40 v rozteči 1,27 mm, Technika pripájania SMT, Výška v nezapojenom stave: 9,05 mm, Úroveň výkonu 1

Paralelné

Pravouhlé

SMT

Vysoká hustota

Odolný

Zobraziť viac informácií o produkte

One27 konektorový panel so stredným profilom Položka č. 414-53040-51 - Technické údaje

Základy

Počet kontaktov	40
Technológia pripojenia	SMT
Rozstupy medzi PCB	10,8 mm – 15,4 mm
Prevádzková teplota	-55 °C až +125 °C

Materiál

Izolačné teleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktný materiál	zliatina medi
Kontaktný poťah	Au cez PdNi cez Ni
Oblasť pripojenia	Sn nad Ni

Mechanické

Rozmer mriežky	1,27 mm
Vkladacia sila na kontakt	≤ 0,5 N
Ťahová sila na kontakt	≥ 0,1 N
Životnosť IEC 60512-9-1	Trieda kvality 1: 500 cyklov zapojenia
Koplanarita	≤ 0,1 mm
Oscilácia, sínusová IEC 60512-6-4	10 – 2000 Hz, 20 g
Rušenie kontaktov počas oscilácie, sínusové IEC 60512-2-5	≤ 1 µs
Ráz, polosinusový IEC 60512-6-3	50 g, 11 ms
Poruchy kontaktu počas nárazov, polosinusové IEC 60512-2-5	≤ 1 µs
Prekročenie bezpečnosti	0,9 mm
Prekrytie kontaktov	1,5 mm
Stredový posun	± 0,7 mm
Axiálny posun v spojenom stave (x/y)	± 0,4 mm
Uhlový posun pozdĺžnej osi	± 4°
Uhlový posun priečnej osi	± 2°

Elektrické

Prevádzkový prúd IEC 60512-5-2	3,1 A pri 20 °C (4 z 50 pólov) 1,4 A pri 20 °C (50 z 50 pólov)
Kontaktný odpor IEC 60512-2-1	≤ 25 mΩ
Vzduchová a plazivá vzdialenosť	min. 0,4 mm
Izolačný odpor IEC 60512-3-1	≥ 10 GΩ
Skúšobné napätie IEC 60512-4-1	500 V striedavého prúdu

Spracovanie

Teplota spájkovania JEDEC J-STD-020E	20 – 40 sekúnd pri 260 °C
MSL JEDEC J-STD-020E	1
Montáž	Pick and Place

Schválenia / zhoda

Súbor UL	E130314
Životné prostredie	V súlade s RoHS

Derivačný diagram

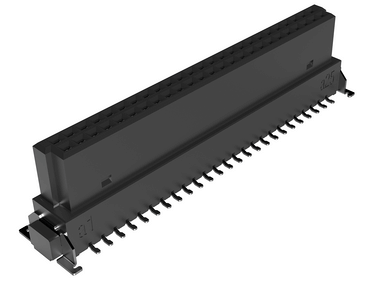

One27 konektorový panel so stredným profilom Položka č. 414-53050-51

ept One27 Federleiste gerade Mid 404 53050 51

možnosť kombinácie pre rozstup dosiek 10,8 – 15,4 mm, Prekrývanie kontaktov 1,5 mm, Počet kolíkov 50 v rozteči 1,27 mm, Technika pripájania SMT, Výška v nezapojenom stave: 9,05 mm, Úroveň výkonu 1

Paralelné

Pravouhlé

SMT

Vysoká hustota

Odolný

Zobraziť viac informácií o produkte

One27 konektorový panel so stredným profilom Položka č. 414-53050-51 - Technické údaje

Základy

Počet kontaktov	50
Technológia pripojenia	SMT
Rozstupy medzi PCB	10,8 mm – 15,4 mm
Prevádzková teplota	-55 °C až +125 °C

Materiál

Izolačné teleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktný materiál	zliatina medi
Kontaktný poťah	Au cez PdNi cez Ni
Oblasť pripojenia	Sn nad Ni

Mechanické

Rozmer mriežky	1,27 mm
Vkladacia sila na kontakt	≤ 0,5 N
Ťahová sila na kontakt	≥ 0,1 N
Životnosť IEC 60512-9-1	Trieda kvality 1: 500 cyklov zapojenia
Koplanarita	≤ 0,1 mm
Oscilácia, sínusová IEC 60512-6-4	10 – 2000 Hz, 20 g
Rušenie kontaktov počas oscilácie, sínusové IEC 60512-2-5	≤ 1 µs
Ráz, polosinusový IEC 60512-6-3	50 g, 11 ms
Poruchy kontaktu počas nárazov, polosinusové IEC 60512-2-5	≤ 1 µs
Prekročenie bezpečnosti	0,9 mm
Prekrytie kontaktov	1,5 mm
Stredový posun	± 0,7 mm
Axiálny posun v spojenom stave (x/y)	± 0,4 mm
Uhlový posun pozdĺžnej osi	± 4°
Uhlový posun priečnej osi	± 2°

Elektrické

Prevádzkový prúd IEC 60512-5-2	3,1 A pri 20 °C (4 z 50 pólov) 1,4 A pri 20 °C (50 z 50 pólov)
Kontaktný odpor IEC 60512-2-1	≤ 25 mΩ
Vzduchová a plazivá vzdialenosť	min. 0,4 mm
Izolačný odpor IEC 60512-3-1	≥ 10 GΩ
Skúšobné napätie IEC 60512-4-1	500 V striedavého prúdu

Spracovanie

Teplota spájkovania JEDEC J-STD-020E	20 – 40 sekúnd pri 260 °C
MSL JEDEC J-STD-020E	1
Montáž	Pick and Place

Schválenia / zhoda

Súbor UL	E130314
Životné prostredie	V súlade s RoHS

Derivačný diagram

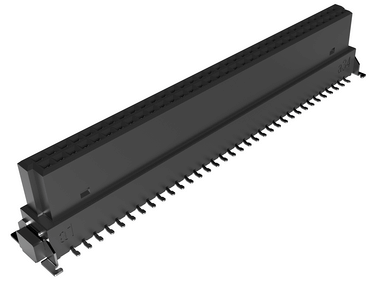

One27 konektorový panel so stredným profilom Položka č. 414-53068-51

ept One27 Federleiste gerade Mid 404 53068 51

možnosť kombinácie pre rozstup dosiek 10,8 – 15,4 mm, Prekrývanie kontaktov 1,5 mm, Počet kolíkov 68 v rozteči 1,27 mm, Technika pripájania SMT, Výška v nezapojenom stave: 9,05 mm, Úroveň výkonu 1

Paralelné

Pravouhlé

SMT

Vysoká hustota

Odolný

Zobraziť viac informácií o produkte

One27 konektorový panel so stredným profilom Položka č. 414-53068-51 - Technické údaje

Základy

Počet kontaktov	68
Technológia pripojenia	SMT
Rozstupy medzi PCB	10,8 mm – 15,4 mm
Prevádzková teplota	-55 °C až +125 °C

Materiál

Izolačné teleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktný materiál	zliatina medi
Kontaktný poťah	Au cez PdNi cez Ni
Oblasť pripojenia	Sn nad Ni

Mechanické

Rozmer mriežky	1,27 mm
Vkladacia sila na kontakt	≤ 0,5 N
Ťahová sila na kontakt	≥ 0,1 N
Životnosť IEC 60512-9-1	Trieda kvality 1: 500 cyklov zapojenia
Koplanarita	≤ 0,1 mm
Oscilácia, sínusová IEC 60512-6-4	10 – 2000 Hz, 20 g
Rušenie kontaktov počas oscilácie, sínusové IEC 60512-2-5	≤ 1 µs
Ráz, polosinusový IEC 60512-6-3	50 g, 11 ms
Poruchy kontaktu počas nárazov, polosinusové IEC 60512-2-5	≤ 1 µs
Prekročenie bezpečnosti	0,9 mm
Prekrytie kontaktov	1,5 mm
Stredový posun	± 0,7 mm
Axiálny posun v spojenom stave (x/y)	± 0,4 mm
Uhlový posun pozdĺžnej osi	± 4°
Uhlový posun priečnej osi	± 2°

Elektrické

Prevádzkový prúd IEC 60512-5-2	3,1 A pri 20 °C (4 z 50 pólov) 1,4 A pri 20 °C (50 z 50 pólov)
Kontaktný odpor IEC 60512-2-1	≤ 25 mΩ
Vzduchová a plazivá vzdialenosť	min. 0,4 mm
Izolačný odpor IEC 60512-3-1	≥ 10 GΩ
Skúšobné napätie IEC 60512-4-1	500 V striedavého prúdu

Spracovanie

Teplota spájkovania JEDEC J-STD-020E	20 – 40 sekúnd pri 260 °C
MSL JEDEC J-STD-020E	1
Montáž	Pick and Place

Schválenia / zhoda

Súbor UL	E130314
Životné prostredie	V súlade s RoHS

Derivačný diagram

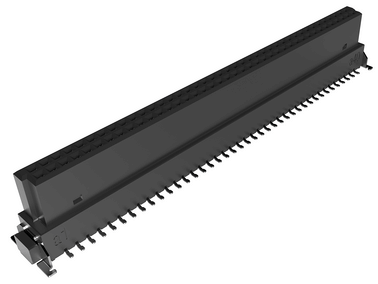

One27 konektorový panel so stredným profilom Položka č. 414-53080-51

ept One27 Federleiste gerade Mid 404 53080 51

možnosť kombinácie pre rozstup dosiek 10,8 – 15,4 mm, Prekrývanie kontaktov 1,5 mm, Počet kolíkov 80 v rozteči 1,27 mm, Technika pripájania SMT, Výška v nezapojenom stave: 9,05 mm, Úroveň výkonu 1

Paralelné

Pravouhlé

SMT

Vysoká hustota

Odolný

Zobraziť viac informácií o produkte

One27 konektorový panel so stredným profilom Položka č. 414-53080-51 - Technické údaje

Základy

Počet kontaktov	80
Technológia pripojenia	SMT
Rozstupy medzi PCB	10,8 mm – 15,4 mm
Prevádzková teplota	-55 °C až +125 °C

Materiál

Izolačné teleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktný materiál	zliatina medi
Kontaktný poťah	Au cez PdNi cez Ni
Oblasť pripojenia	Sn nad Ni

Mechanické

Rozmer mriežky	1,27 mm
Vkladacia sila na kontakt	≤ 0,5 N
Ťahová sila na kontakt	≥ 0,1 N
Životnosť IEC 60512-9-1	Trieda kvality 1: 500 cyklov zapojenia
Koplanarita	≤ 0,1 mm
Oscilácia, sínusová IEC 60512-6-4	10 – 2000 Hz, 20 g
Rušenie kontaktov počas oscilácie, sínusové IEC 60512-2-5	≤ 1 µs
Ráz, polosinusový IEC 60512-6-3	50 g, 11 ms
Poruchy kontaktu počas nárazov, polosinusové IEC 60512-2-5	≤ 1 µs
Prekročenie bezpečnosti	0,9 mm
Prekrytie kontaktov	1,5 mm
Stredový posun	± 0,7 mm
Axiálny posun v spojenom stave (x/y)	± 0,4 mm
Uhlový posun pozdĺžnej osi	± 4°
Uhlový posun priečnej osi	± 2°

Elektrické

Prevádzkový prúd IEC 60512-5-2	3,1 A pri 20 °C (4 z 50 pólov) 1,4 A pri 20 °C (50 z 50 pólov)
Kontaktný odpor IEC 60512-2-1	≤ 25 mΩ
Vzduchová a plazivá vzdialenosť	min. 0,4 mm
Izolačný odpor IEC 60512-3-1	≥ 10 GΩ
Skúšobné napätie IEC 60512-4-1	500 V striedavého prúdu

Spracovanie

Teplota spájkovania JEDEC J-STD-020E	20 – 40 sekúnd pri 260 °C
MSL JEDEC J-STD-020E	1
Montáž	Pick and Place

Schválenia / zhoda

Súbor UL	E130314
Životné prostredie	V súlade s RoHS

Derivačný diagram

Rovná lišta na nože

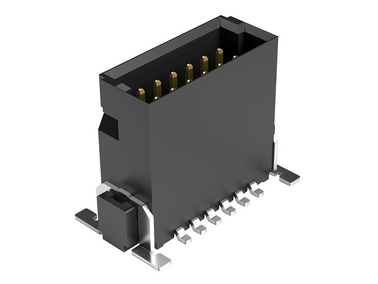

One27 lišta na nože s vysokým profilom Položka č. 403-54012-51

ept One27 Messerleiste gerade High 403 54012 51

možnosť kombinácie pri rozstupe dosiek 11,1 – 20,0 mm, Prekrývanie kontaktov 1,5 mm, Počet kolíkov 12 v rozteči 1,27 mm, Technika pripájania SMT, Výška v nezapojenom stave: 4,85 mm, Úroveň výkonu 1

Paralelné

Pravouhlé

SMT

Vysoká hustota

Odolný

Zobraziť viac informácií o produkte

One27 lišta na nože s vysokým profilom Položka č. 403-54012-51 - Technické údaje

Základy

Počet kontaktov	12
Technológia pripojenia	SMT
Rozstupy medzi PCB	11,1 – 20,0 mm
Prevádzková teplota	-55 °C až +125 °C

Materiál

Izolačné teleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktný materiál	zliatina medi
Kontaktný poťah	Au cez NiP cez Ni
Oblasť pripojenia	Sn nad Ni

Mechanické

Rozmer mriežky	1,27 mm
Vkladacia sila na kontakt	≤ 0,5 N
Ťahová sila na kontakt	≥ 0,1 N
Životnosť IEC 60512-9-1	Trieda kvality 1: 500 cyklov zapojenia
Koplanarita	≤ 0,1 mm
Oscilácia, sínusová IEC 60512-6-4	10 – 2000 Hz, 20 g
Rušenie kontaktov počas oscilácie, sínusové IEC 60512-2-5	≤ 1 µs
Ráz, polosinusový IEC 60512-6-3	50 g, 11 ms
Poruchy kontaktu počas nárazov, polosinusové IEC 60512-2-5	≤ 1 µs
Prekročenie bezpečnosti	0,9 mm
Prekrytie kontaktov	1,5 mm
Stredový posun	± 0,7 mm
Axiálny posun v spojenom stave (x/y)	± 0,4 mm
Uhlový posun pozdĺžnej osi	± 4°
Uhlový posun priečnej osi	± 2°

Elektrické

Prevádzkový prúd IEC 60512-5-2	3,1 A pri 20 °C (4 z 50 pólov) 1,4 A pri 20 °C (50 z 50 pólov)
Kontaktný odpor IEC 60512-2-1	≤ 25 mΩ
Vzduchová a plazivá vzdialenosť	min. 0,4 mm
Izolačný odpor IEC 60512-3-1	≥ 10 GΩ
Skúšobné napätie IEC 60512-4-1	500 V striedavého prúdu

Spracovanie

Teplota spájkovania JEDEC J-STD-020E	20 – 40 sekúnd pri 260 °C
MSL JEDEC J-STD-020E	1
Montáž	Pick and Place

Schválenia / zhoda

Súbor UL	E130314
Životné prostredie	V súlade s RoHS

Derivačný diagram

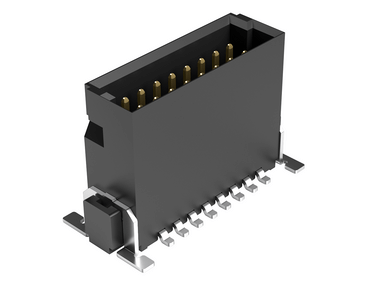

One27 lišta na nože s vysokým profilom Položka č. 403-54016-51

ept One27 Messerleiste gerade High 403 54016 51

možnosť kombinácie pri rozstupe dosiek 11,1 – 20,0 mm, Prekrývanie kontaktov 1,5 mm, Počet kolíkov 16 v rozteči 1,27 mm, Technika pripájania SMT, Výška v nezapojenom stave: 4,85 mm, Úroveň výkonu 1

Paralelné

Pravouhlé

SMT

Vysoká hustota

Odolný

Zobraziť viac informácií o produkte

One27 lišta na nože s vysokým profilom Položka č. 403-54016-51 - Technické údaje

Základy

Počet kontaktov	16
Technológia pripojenia	SMT
Rozstupy medzi PCB	11,1 – 20,0 mm
Prevádzková teplota	-55 °C až +125 °C

Materiál

Izolačné teleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktný materiál	zliatina medi
Kontaktný poťah	Au cez NiP cez Ni
Oblasť pripojenia	Sn nad Ni

Mechanické

Rozmer mriežky	1,27 mm
Vkladacia sila na kontakt	≤ 0,5 N
Ťahová sila na kontakt	≥ 0,1 N
Životnosť IEC 60512-9-1	Trieda kvality 1: 500 cyklov zapojenia
Koplanarita	≤ 0,1 mm
Oscilácia, sínusová IEC 60512-6-4	10 – 2000 Hz, 20 g
Rušenie kontaktov počas oscilácie, sínusové IEC 60512-2-5	≤ 1 µs
Ráz, polosinusový IEC 60512-6-3	50 g, 11 ms
Poruchy kontaktu počas nárazov, polosinusové IEC 60512-2-5	≤ 1 µs
Prekročenie bezpečnosti	0,9 mm
Prekrytie kontaktov	1,5 mm
Stredový posun	± 0,7 mm
Axiálny posun v spojenom stave (x/y)	± 0,4 mm
Uhlový posun pozdĺžnej osi	± 4°
Uhlový posun priečnej osi	± 2°

Elektrické

Prevádzkový prúd IEC 60512-5-2	3,1 A pri 20 °C (4 z 50 pólov) 1,4 A pri 20 °C (50 z 50 pólov)
Kontaktný odpor IEC 60512-2-1	≤ 25 mΩ
Vzduchová a plazivá vzdialenosť	min. 0,4 mm
Izolačný odpor IEC 60512-3-1	≥ 10 GΩ
Skúšobné napätie IEC 60512-4-1	500 V striedavého prúdu

Spracovanie

Teplota spájkovania JEDEC J-STD-020E	20 – 40 sekúnd pri 260 °C
MSL JEDEC J-STD-020E	1
Montáž	Pick and Place

Schválenia / zhoda

Súbor UL	E130314
Životné prostredie	V súlade s RoHS

Derivačný diagram

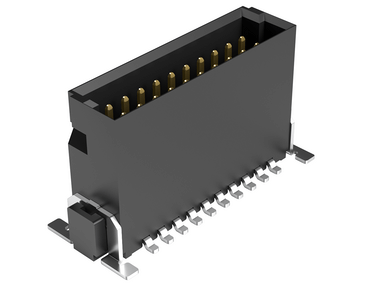

One27 lišta na nože s vysokým profilom Položka č. 403-54020-51

ept One27 Messerleiste gerade High 403 54020 51

možnosť kombinácie pri rozstupe dosiek 11,1 – 20,0 mm, Prekrývanie kontaktov 1,5 mm, Počet kolíkov 20 v rozteči 1,27 mm, Technika pripájania SMT, Výška v nezapojenom stave: 4,85 mm, Úroveň výkonu 1

Paralelné

Pravouhlé

SMT

Vysoká hustota

Odolný

Zobraziť viac informácií o produkte

One27 lišta na nože s vysokým profilom Položka č. 403-54020-51 - Technické údaje

Základy

Počet kontaktov	20
Technológia pripojenia	SMT
Rozstupy medzi PCB	11,1 – 20,0 mm
Prevádzková teplota	-55 °C až +125 °C

Materiál

Izolačné teleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktný materiál	zliatina medi
Kontaktný poťah	Au cez NiP cez Ni
Oblasť pripojenia	Sn nad Ni

Mechanické

Rozmer mriežky	1,27 mm
Vkladacia sila na kontakt	≤ 0,5 N
Ťahová sila na kontakt	≥ 0,1 N
Životnosť IEC 60512-9-1	Trieda kvality 1: 500 cyklov zapojenia
Koplanarita	≤ 0,1 mm
Oscilácia, sínusová IEC 60512-6-4	10 – 2000 Hz, 20 g
Rušenie kontaktov počas oscilácie, sínusové IEC 60512-2-5	≤ 1 µs
Ráz, polosinusový IEC 60512-6-3	50 g, 11 ms
Poruchy kontaktu počas nárazov, polosinusové IEC 60512-2-5	≤ 1 µs
Prekročenie bezpečnosti	0,9 mm
Prekrytie kontaktov	1,5 mm
Stredový posun	± 0,7 mm
Axiálny posun v spojenom stave (x/y)	± 0,4 mm
Uhlový posun pozdĺžnej osi	± 4°
Uhlový posun priečnej osi	± 2°

Elektrické

Prevádzkový prúd IEC 60512-5-2	3,1 A pri 20 °C (4 z 50 pólov) 1,4 A pri 20 °C (50 z 50 pólov)
Kontaktný odpor IEC 60512-2-1	≤ 25 mΩ
Vzduchová a plazivá vzdialenosť	min. 0,4 mm
Izolačný odpor IEC 60512-3-1	≥ 10 GΩ
Skúšobné napätie IEC 60512-4-1	500 V striedavého prúdu

Spracovanie

Teplota spájkovania JEDEC J-STD-020E	20 – 40 sekúnd pri 260 °C
MSL JEDEC J-STD-020E	1
Montáž	Pick and Place

Schválenia / zhoda

Súbor UL	E130314
Životné prostredie	V súlade s RoHS

Derivačný diagram

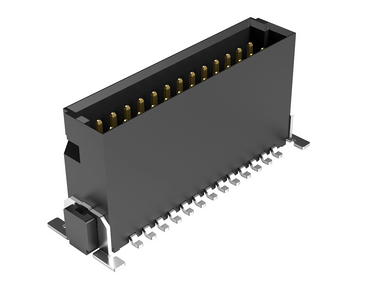

One27 lišta na nože s vysokým profilom Položka č. 403-54026-51

ept One27 Messerleiste gerade High 403 54026 51

možnosť kombinácie pri rozstupe dosiek 11,1 – 20,0 mm, Prekrývanie kontaktov 1,5 mm, Počet kolíkov 26 v rozteči 1,27 mm, Technika pripájania SMT, Výška v nezapojenom stave: 4,85 mm, Úroveň výkonu 1

Paralelné

Pravouhlé

SMT

Vysoká hustota

Odolný

Zobraziť viac informácií o produkte

One27 lišta na nože s vysokým profilom Položka č. 403-54026-51 - Technické údaje

Základy

Počet kontaktov	26
Technológia pripojenia	SMT
Rozstupy medzi PCB	11,1 – 20,0 mm
Prevádzková teplota	-55 °C až +125 °C

Materiál

Izolačné teleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktný materiál	zliatina medi
Kontaktný poťah	Au cez NiP cez Ni
Oblasť pripojenia	Sn nad Ni

Mechanické

Rozmer mriežky	1,27 mm
Vkladacia sila na kontakt	≤ 0,5 N
Ťahová sila na kontakt	≥ 0,1 N
Životnosť IEC 60512-9-1	Trieda kvality 1: 500 cyklov zapojenia
Koplanarita	≤ 0,1 mm
Oscilácia, sínusová IEC 60512-6-4	10 – 2000 Hz, 20 g
Rušenie kontaktov počas oscilácie, sínusové IEC 60512-2-5	≤ 1 µs
Ráz, polosinusový IEC 60512-6-3	50 g, 11 ms
Poruchy kontaktu počas nárazov, polosinusové IEC 60512-2-5	≤ 1 µs
Prekročenie bezpečnosti	0,9 mm
Prekrytie kontaktov	1,5 mm
Stredový posun	± 0,7 mm
Axiálny posun v spojenom stave (x/y)	± 0,4 mm
Uhlový posun pozdĺžnej osi	± 4°
Uhlový posun priečnej osi	± 2°

Elektrické

Prevádzkový prúd IEC 60512-5-2	3,1 A pri 20 °C (4 z 50 pólov) 1,4 A pri 20 °C (50 z 50 pólov)
Kontaktný odpor IEC 60512-2-1	≤ 25 mΩ
Vzduchová a plazivá vzdialenosť	min. 0,4 mm
Izolačný odpor IEC 60512-3-1	≥ 10 GΩ
Skúšobné napätie IEC 60512-4-1	500 V striedavého prúdu

Spracovanie

Teplota spájkovania JEDEC J-STD-020E	20 – 40 sekúnd pri 260 °C
MSL JEDEC J-STD-020E	1
Montáž	Pick and Place

Schválenia / zhoda

Súbor UL	E130314
Životné prostredie	V súlade s RoHS

Derivačný diagram

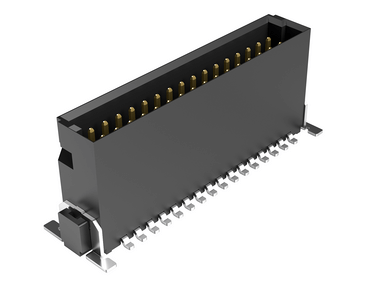

One27 lišta na nože s vysokým profilom Položka č. 403-54032-51

ept One27 Messerleiste gerade High 403 54032 51

možnosť kombinácie pri rozstupe dosiek 11,1 – 20,0 mm, Prekrývanie kontaktov 1,5 mm, Počet kolíkov 32 v rozteči 1,27 mm, Technika pripájania SMT, Výška v nezapojenom stave: 4,85 mm, Úroveň výkonu 1

Paralelné

Pravouhlé

SMT

Vysoká hustota

Odolný

Zobraziť viac informácií o produkte

One27 lišta na nože s vysokým profilom Položka č. 403-54032-51 - Technické údaje

Základy

Počet kontaktov	32
Technológia pripojenia	SMT
Rozstupy medzi PCB	11,1 – 20,0 mm
Prevádzková teplota	-55 °C až +125 °C

Materiál

Izolačné teleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktný materiál	zliatina medi
Kontaktný poťah	Au cez NiP cez Ni
Oblasť pripojenia	Sn nad Ni

Mechanické

Rozmer mriežky	1,27 mm
Vkladacia sila na kontakt	≤ 0,5 N
Ťahová sila na kontakt	≥ 0,1 N
Životnosť IEC 60512-9-1	Trieda kvality 1: 500 cyklov zapojenia
Koplanarita	≤ 0,1 mm
Oscilácia, sínusová IEC 60512-6-4	10 – 2000 Hz, 20 g
Rušenie kontaktov počas oscilácie, sínusové IEC 60512-2-5	≤ 1 µs
Ráz, polosinusový IEC 60512-6-3	50 g, 11 ms
Poruchy kontaktu počas nárazov, polosinusové IEC 60512-2-5	≤ 1 µs
Prekročenie bezpečnosti	0,9 mm
Prekrytie kontaktov	1,5 mm
Stredový posun	± 0,7 mm
Axiálny posun v spojenom stave (x/y)	± 0,4 mm
Uhlový posun pozdĺžnej osi	± 4°
Uhlový posun priečnej osi	± 2°

Elektrické

Prevádzkový prúd IEC 60512-5-2	3,1 A pri 20 °C (4 z 50 pólov) 1,4 A pri 20 °C (50 z 50 pólov)
Kontaktný odpor IEC 60512-2-1	≤ 25 mΩ
Vzduchová a plazivá vzdialenosť	min. 0,4 mm
Izolačný odpor IEC 60512-3-1	≥ 10 GΩ
Skúšobné napätie IEC 60512-4-1	500 V striedavého prúdu

Spracovanie

Teplota spájkovania JEDEC J-STD-020E	20 – 40 sekúnd pri 260 °C
MSL JEDEC J-STD-020E	1
Montáž	Pick and Place

Schválenia / zhoda

Súbor UL	E130314
Životné prostredie	V súlade s RoHS

Derivačný diagram

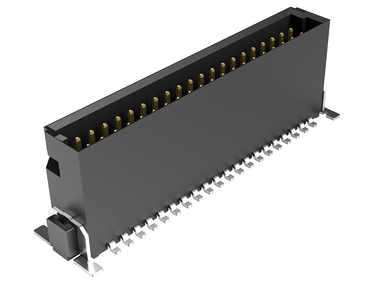

One27 lišta na nože s vysokým profilom Položka č. 403-54040-51

ept One27 Messerleiste gerade High 403 54040 51

možnosť kombinácie pri rozstupe dosiek 11,1 – 20,0 mm, Prekrývanie kontaktov 1,5 mm, Počet kolíkov 40 v rozteči 1,27 mm, Technika pripájania SMT, Výška v nezapojenom stave: 4,85 mm, Úroveň výkonu 1

Paralelné

Pravouhlé

SMT

Vysoká hustota

Odolný

Zobraziť viac informácií o produkte

One27 lišta na nože s vysokým profilom Položka č. 403-54040-51 - Technické údaje

Základy

Počet kontaktov	40
Technológia pripojenia	SMT
Rozstupy medzi PCB	11,1 – 20,0 mm
Prevádzková teplota	-55 °C až +125 °C

Materiál

Izolačné teleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktný materiál	zliatina medi
Kontaktný poťah	Au cez NiP cez Ni
Oblasť pripojenia	Sn nad Ni

Mechanické

Rozmer mriežky	1,27 mm
Vkladacia sila na kontakt	≤ 0,5 N
Ťahová sila na kontakt	≥ 0,1 N
Životnosť IEC 60512-9-1	Trieda kvality 1: 500 cyklov zapojenia
Koplanarita	≤ 0,1 mm
Oscilácia, sínusová IEC 60512-6-4	10 – 2000 Hz, 20 g
Rušenie kontaktov počas oscilácie, sínusové IEC 60512-2-5	≤ 1 µs
Ráz, polosinusový IEC 60512-6-3	50 g, 11 ms
Poruchy kontaktu počas nárazov, polosinusové IEC 60512-2-5	≤ 1 µs
Prekročenie bezpečnosti	0,9 mm
Prekrytie kontaktov	1,5 mm
Stredový posun	± 0,7 mm
Axiálny posun v spojenom stave (x/y)	± 0,4 mm
Uhlový posun pozdĺžnej osi	± 4°
Uhlový posun priečnej osi	± 2°

Elektrické

Prevádzkový prúd IEC 60512-5-2	3,1 A pri 20 °C (4 z 50 pólov) 1,4 A pri 20 °C (50 z 50 pólov)
Kontaktný odpor IEC 60512-2-1	≤ 25 mΩ
Vzduchová a plazivá vzdialenosť	min. 0,4 mm
Izolačný odpor IEC 60512-3-1	≥ 10 GΩ
Skúšobné napätie IEC 60512-4-1	500 V striedavého prúdu

Spracovanie

Teplota spájkovania JEDEC J-STD-020E	20 – 40 sekúnd pri 260 °C
MSL JEDEC J-STD-020E	1
Montáž	Pick and Place

Schválenia / zhoda

Súbor UL	E130314
Životné prostredie	V súlade s RoHS

Derivačný diagram

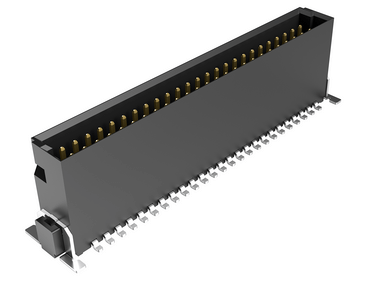

One27 lišta na nože s vysokým profilom Položka č. 403-54050-51

ept One27 Messerleiste gerade High 403 54050 51

možnosť kombinácie pri rozstupe dosiek 11,1 – 20,0 mm, Prekrývanie kontaktov 1,5 mm, Počet kolíkov 50 v rozteči 1,27 mm, Technika pripájania SMT, Výška v nezapojenom stave: 4,85 mm, Úroveň výkonu 1

Paralelné

Pravouhlé

SMT

Vysoká hustota

Odolný

Zobraziť viac informácií o produkte

One27 lišta na nože s vysokým profilom Položka č. 403-54050-51 - Technické údaje

Základy

Počet kontaktov	50
Technológia pripojenia	SMT
Rozstupy medzi PCB	11,1 – 20,0 mm
Prevádzková teplota	-55 °C až +125 °C

Materiál

Izolačné teleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktný materiál	zliatina medi
Kontaktný poťah	Au cez NiP cez Ni
Oblasť pripojenia	Sn nad Ni

Mechanické

Rozmer mriežky	1,27 mm
Vkladacia sila na kontakt	≤ 0,5 N
Ťahová sila na kontakt	≥ 0,1 N
Životnosť IEC 60512-9-1	Trieda kvality 1: 500 cyklov zapojenia
Koplanarita	≤ 0,1 mm
Oscilácia, sínusová IEC 60512-6-4	10 – 2000 Hz, 20 g
Rušenie kontaktov počas oscilácie, sínusové IEC 60512-2-5	≤ 1 µs
Ráz, polosinusový IEC 60512-6-3	50 g, 11 ms
Poruchy kontaktu počas nárazov, polosinusové IEC 60512-2-5	≤ 1 µs
Prekročenie bezpečnosti	0,9 mm
Prekrytie kontaktov	1,5 mm
Stredový posun	± 0,7 mm
Axiálny posun v spojenom stave (x/y)	± 0,4 mm
Uhlový posun pozdĺžnej osi	± 4°
Uhlový posun priečnej osi	± 2°

Elektrické

Prevádzkový prúd IEC 60512-5-2	3,1 A pri 20 °C (4 z 50 pólov) 1,4 A pri 20 °C (50 z 50 pólov)
Kontaktný odpor IEC 60512-2-1	≤ 25 mΩ
Vzduchová a plazivá vzdialenosť	min. 0,4 mm
Izolačný odpor IEC 60512-3-1	≥ 10 GΩ
Skúšobné napätie IEC 60512-4-1	500 V striedavého prúdu

Spracovanie

Teplota spájkovania JEDEC J-STD-020E	20 – 40 sekúnd pri 260 °C
MSL JEDEC J-STD-020E	1
Montáž	Pick and Place

Schválenia / zhoda

Súbor UL	E130314
Životné prostredie	V súlade s RoHS

Derivačný diagram

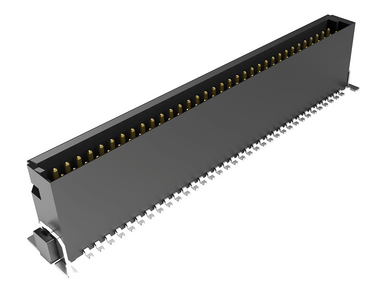

One27 lišta na nože s vysokým profilom Položka č. 403-54068-51

ept One27 Messerleiste gerade High 403 54068 51

možnosť kombinácie pri rozstupe dosiek 11,1 – 20,0 mm, Prekrývanie kontaktov 1,5 mm, Počet kolíkov 68 v rozteči 1,27 mm, Technika pripájania SMT, Výška v nezapojenom stave: 4,85 mm, Úroveň výkonu 1

Paralelné

Pravouhlé

SMT

Vysoká hustota

Odolný

Zobraziť viac informácií o produkte

One27 lišta na nože s vysokým profilom Položka č. 403-54068-51 - Technické údaje

Základy

Počet kontaktov	68
Technológia pripojenia	SMT
Rozstupy medzi PCB	11,1 – 20,0 mm
Prevádzková teplota	-55 °C až +125 °C

Materiál

Izolačné teleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktný materiál	zliatina medi
Kontaktný poťah	Au cez NiP cez Ni
Oblasť pripojenia	Sn nad Ni

Mechanické

Rozmer mriežky	1,27 mm
Vkladacia sila na kontakt	≤ 0,5 N
Ťahová sila na kontakt	≥ 0,1 N
Životnosť IEC 60512-9-1	Trieda kvality 1: 500 cyklov zapojenia
Koplanarita	≤ 0,1 mm
Oscilácia, sínusová IEC 60512-6-4	10 – 2000 Hz, 20 g
Rušenie kontaktov počas oscilácie, sínusové IEC 60512-2-5	≤ 1 µs
Ráz, polosinusový IEC 60512-6-3	50 g, 11 ms
Poruchy kontaktu počas nárazov, polosinusové IEC 60512-2-5	≤ 1 µs
Prekročenie bezpečnosti	0,9 mm
Prekrytie kontaktov	1,5 mm
Stredový posun	± 0,7 mm
Axiálny posun v spojenom stave (x/y)	± 0,4 mm
Uhlový posun pozdĺžnej osi	± 4°
Uhlový posun priečnej osi	± 2°

Elektrické

Prevádzkový prúd IEC 60512-5-2	3,1 A pri 20 °C (4 z 50 pólov) 1,4 A pri 20 °C (50 z 50 pólov)
Kontaktný odpor IEC 60512-2-1	≤ 25 mΩ
Vzduchová a plazivá vzdialenosť	min. 0,4 mm
Izolačný odpor IEC 60512-3-1	≥ 10 GΩ
Skúšobné napätie IEC 60512-4-1	500 V striedavého prúdu

Spracovanie

Teplota spájkovania JEDEC J-STD-020E	20 – 40 sekúnd pri 260 °C
MSL JEDEC J-STD-020E	1
Montáž	Pick and Place

Schválenia / zhoda

Súbor UL	E130314
Životné prostredie	V súlade s RoHS

Derivačný diagram

One27 lišta na nože s vysokým profilom Položka č. 403-54080-51

ept One27 Messerleiste gerade High 403 54080 51

možnosť kombinácie pri rozstupe dosiek 11,1 – 20,0 mm, Prekrývanie kontaktov 1,5 mm, Počet kolíkov 80 v rozteči 1,27 mm, Technika pripájania SMT, Výška v nezapojenom stave: 4,85 mm, Úroveň výkonu 1

Paralelné

Pravouhlé

SMT

Vysoká hustota

Odolný

Zobraziť viac informácií o produkte

One27 lišta na nože s vysokým profilom Položka č. 403-54080-51 - Technické údaje

Základy

Počet kontaktov	80
Technológia pripojenia	SMT
Rozstupy medzi PCB	11,1 – 20,0 mm
Prevádzková teplota	-55 °C až +125 °C

Materiál

Izolačné teleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktný materiál	zliatina medi
Kontaktný poťah	Au cez NiP cez Ni
Oblasť pripojenia	Sn nad Ni

Mechanické

Rozmer mriežky	1,27 mm
Vkladacia sila na kontakt	≤ 0,5 N
Ťahová sila na kontakt	≥ 0,1 N
Životnosť IEC 60512-9-1	Trieda kvality 1: 500 cyklov zapojenia
Koplanarita	≤ 0,1 mm
Oscilácia, sínusová IEC 60512-6-4	10 – 2000 Hz, 20 g
Rušenie kontaktov počas oscilácie, sínusové IEC 60512-2-5	≤ 1 µs
Ráz, polosinusový IEC 60512-6-3	50 g, 11 ms
Poruchy kontaktu počas nárazov, polosinusové IEC 60512-2-5	≤ 1 µs
Prekročenie bezpečnosti	0,9 mm
Prekrytie kontaktov	1,5 mm
Stredový posun	± 0,7 mm
Axiálny posun v spojenom stave (x/y)	± 0,4 mm
Uhlový posun pozdĺžnej osi	± 4°
Uhlový posun priečnej osi	± 2°

Elektrické

Prevádzkový prúd IEC 60512-5-2	3,1 A pri 20 °C (4 z 50 pólov) 1,4 A pri 20 °C (50 z 50 pólov)
Kontaktný odpor IEC 60512-2-1	≤ 25 mΩ
Vzduchová a plazivá vzdialenosť	min. 0,4 mm
Izolačný odpor IEC 60512-3-1	≥ 10 GΩ
Skúšobné napätie IEC 60512-4-1	500 V striedavého prúdu

Spracovanie

Teplota spájkovania JEDEC J-STD-020E	20 – 40 sekúnd pri 260 °C
MSL JEDEC J-STD-020E	1
Montáž	Pick and Place

Schválenia / zhoda

Súbor UL	E130314
Životné prostredie	V súlade s RoHS

Derivačný diagram

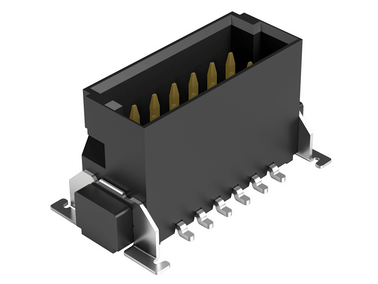

One27 Nízko profilová lišta na nože Položka č. 413-52012-51

ept One27 Messerleiste gerade Low 403 52012 51

možnosť kombinácie pre rozstup dosiek 8,0 – 16,9 mm, Prekrývanie kontaktov 1,5 mm, Počet kolíkov 12 v rozteči 1,27 mm, Technika pripájania SMT, Výška v nezapojenom stave: 1,75 mm, Úroveň výkonu 1

Paralelné

Pravouhlé

SMT

Kábel na dosku

Vysoká hustota

Odolný

Zobraziť viac informácií o produkte

One27 Nízko profilová lišta na nože Položka č. 413-52012-51 - Technické údaje

Základy

Počet kontaktov	12
Technológia pripojenia	SMT
Rozstupy medzi PCB	8,0 mm – 16,9 mm
Prevádzková teplota	-55 °C až +125 °C

Materiál

Izolačné teleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktný materiál	zliatina medi
Kontaktný poťah	Au cez NiP cez Ni
Oblasť pripojenia	Sn nad Ni

Mechanické

Rozmer mriežky	1,27 mm
Vkladacia sila na kontakt	≤ 0,5 N
Ťahová sila na kontakt	≥ 0,1 N
Životnosť IEC 60512-9-1	Trieda kvality 1: 500 cyklov zapojenia
Koplanarita	≤ 0,1 mm
Oscilácia, sínusová IEC 60512-6-4	10 – 2000 Hz, 20 g
Rušenie kontaktov počas oscilácie, sínusové IEC 60512-2-5	≤ 1 µs
Ráz, polosinusový IEC 60512-6-3	50 g, 11 ms
Poruchy kontaktu počas nárazov, polosinusové IEC 60512-2-5	≤ 1 µs
Prekročenie bezpečnosti	0,9 mm
Prekrytie kontaktov	1,5 mm
Stredový posun	± 0,7 mm
Axiálny posun v spojenom stave (x/y)	± 0,4 mm
Uhlový posun pozdĺžnej osi	± 4°
Uhlový posun priečnej osi	± 2°

Elektrické

Prevádzkový prúd IEC 60512-5-2	3,1 A pri 20 °C (4 z 50 pólov) 1,4 A pri 20 °C (50 z 50 pólov)
Kontaktný odpor IEC 60512-2-1	≤ 25 mΩ
Vzduchová a plazivá vzdialenosť	min. 0,4 mm
Izolačný odpor IEC 60512-3-1	≥ 10 GΩ
Skúšobné napätie IEC 60512-4-1	500 V striedavého prúdu

Spracovanie

Teplota spájkovania JEDEC J-STD-020E	20 – 40 sekúnd pri 260 °C
MSL JEDEC J-STD-020E	1
Montáž	Pick and Place

Schválenia / zhoda

Súbor UL	E130314
Životné prostredie	V súlade s RoHS

Derivačný diagram

One27 Nízko profilová lišta na nože Položka č. 413-52016-51

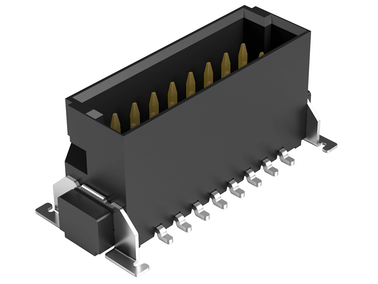

ept One27 Messerleiste gerade Low 403 52016 51

možnosť kombinácie pre rozstup dosiek 8,0 – 16,9 mm, Prekrývanie kontaktov 1,5 mm, Počet kolíkov 16 v rozteči 1,27 mm, Technika pripájania SMT, Výška v nezapojenom stave: 1,75 mm, Úroveň výkonu 1

Paralelné

Pravouhlé

SMT

Kábel na dosku

Vysoká hustota

Odolný

Zobraziť viac informácií o produkte

One27 Nízko profilová lišta na nože Položka č. 413-52016-51 - Technické údaje

Základy

Počet kontaktov	16
Technológia pripojenia	SMT
Rozstupy medzi PCB	8,0 mm – 16,9 mm
Prevádzková teplota	-55 °C až +125 °C

Materiál

Izolačné teleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktný materiál	zliatina medi
Kontaktný poťah	Au cez NiP cez Ni
Oblasť pripojenia	Sn nad Ni

Mechanické

Rozmer mriežky	1,27 mm
Vkladacia sila na kontakt	≤ 0,5 N
Ťahová sila na kontakt	≥ 0,1 N
Životnosť IEC 60512-9-1	Trieda kvality 1: 500 cyklov zapojenia
Koplanarita	≤ 0,1 mm
Oscilácia, sínusová IEC 60512-6-4	10 – 2000 Hz, 20 g
Rušenie kontaktov počas oscilácie, sínusové IEC 60512-2-5	≤ 1 µs
Ráz, polosinusový IEC 60512-6-3	50 g, 11 ms
Poruchy kontaktu počas nárazov, polosinusové IEC 60512-2-5	≤ 1 µs
Prekročenie bezpečnosti	0,9 mm
Prekrytie kontaktov	1,5 mm
Stredový posun	± 0,7 mm
Axiálny posun v spojenom stave (x/y)	± 0,4 mm
Uhlový posun pozdĺžnej osi	± 4°
Uhlový posun priečnej osi	± 2°

Elektrické

Prevádzkový prúd IEC 60512-5-2	3,1 A pri 20 °C (4 z 50 pólov) 1,4 A pri 20 °C (50 z 50 pólov)
Kontaktný odpor IEC 60512-2-1	≤ 25 mΩ
Vzduchová a plazivá vzdialenosť	min. 0,4 mm
Izolačný odpor IEC 60512-3-1	≥ 10 GΩ
Skúšobné napätie IEC 60512-4-1	500 V striedavého prúdu

Spracovanie

Teplota spájkovania JEDEC J-STD-020E	20 – 40 sekúnd pri 260 °C
MSL JEDEC J-STD-020E	1
Montáž	Pick and Place

Schválenia / zhoda

Súbor UL	E130314
Životné prostredie	V súlade s RoHS

Derivačný diagram

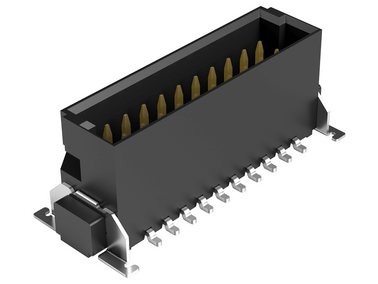

One27 Nízko profilová lišta na nože Položka č. 413-52020-51

ept One27 Messerleiste gerade Low 403 52020 51

možnosť kombinácie pre rozstup dosiek 8,0 – 16,9 mm, Prekrývanie kontaktov 1,5 mm, Počet kolíkov 20 v rozteči 1,27 mm, Technika pripájania SMT, Výška v nezapojenom stave: 1,75 mm, Úroveň výkonu 1

Paralelné

Pravouhlé

SMT

Kábel na dosku

Vysoká hustota

Odolný

Zobraziť viac informácií o produkte

One27 Nízko profilová lišta na nože Položka č. 413-52020-51 - Technické údaje

Základy

Počet kontaktov	20
Technológia pripojenia	SMT
Rozstupy medzi PCB	8,0 mm – 16,9 mm
Prevádzková teplota	-55 °C až +125 °C

Materiál

Izolačné teleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktný materiál	zliatina medi
Kontaktný poťah	Au cez NiP cez Ni
Oblasť pripojenia	Sn nad Ni

Mechanické

Rozmer mriežky	1,27 mm
Vkladacia sila na kontakt	≤ 0,5 N
Ťahová sila na kontakt	≥ 0,1 N
Životnosť IEC 60512-9-1	Trieda kvality 1: 500 cyklov zapojenia
Koplanarita	≤ 0,1 mm
Oscilácia, sínusová IEC 60512-6-4	10 – 2000 Hz, 20 g
Rušenie kontaktov počas oscilácie, sínusové IEC 60512-2-5	≤ 1 µs
Ráz, polosinusový IEC 60512-6-3	50 g, 11 ms
Poruchy kontaktu počas nárazov, polosinusové IEC 60512-2-5	≤ 1 µs
Prekročenie bezpečnosti	0,9 mm
Prekrytie kontaktov	1,5 mm
Stredový posun	± 0,7 mm
Axiálny posun v spojenom stave (x/y)	± 0,4 mm
Uhlový posun pozdĺžnej osi	± 4°
Uhlový posun priečnej osi	± 2°

Elektrické

Prevádzkový prúd IEC 60512-5-2	3,1 A pri 20 °C (4 z 50 pólov) 1,4 A pri 20 °C (50 z 50 pólov)
Kontaktný odpor IEC 60512-2-1	≤ 25 mΩ
Vzduchová a plazivá vzdialenosť	min. 0,4 mm
Izolačný odpor IEC 60512-3-1	≥ 10 GΩ
Skúšobné napätie IEC 60512-4-1	500 V striedavého prúdu

Spracovanie

Teplota spájkovania JEDEC J-STD-020E	20 – 40 sekúnd pri 260 °C
MSL JEDEC J-STD-020E	1
Montáž	Pick and Place

Schválenia / zhoda

Súbor UL	E130314
Životné prostredie	V súlade s RoHS

Derivačný diagram

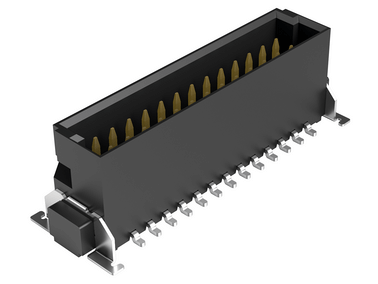

One27 Nízko profilová lišta na nože Položka č. 413-52026-51

ept One27 Messerleiste gerade Low 403 52026 51

možnosť kombinácie pre rozstup dosiek 8,0 – 16,9 mm, Prekrývanie kontaktov 1,5 mm, Počet kolíkov 26 v rozteči 1,27 mm, Technika pripájania SMT, Výška v nezapojenom stave: 1,75 mm, Úroveň výkonu 1

Paralelné

Pravouhlé

SMT

Kábel na dosku

Vysoká hustota

Odolný

Zobraziť viac informácií o produkte

One27 Nízko profilová lišta na nože Položka č. 413-52026-51 - Technické údaje

Základy

Počet kontaktov	26
Technológia pripojenia	SMT
Rozstupy medzi PCB	8,0 mm – 16,9 mm
Prevádzková teplota	-55 °C až +125 °C

Materiál

Izolačné teleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktný materiál	zliatina medi
Kontaktný poťah	Au cez NiP cez Ni
Oblasť pripojenia	Sn nad Ni

Mechanické

Rozmer mriežky	1,27 mm
Vkladacia sila na kontakt	≤ 0,5 N
Ťahová sila na kontakt	≥ 0,1 N
Životnosť IEC 60512-9-1	Trieda kvality 1: 500 cyklov zapojenia
Koplanarita	≤ 0,1 mm
Oscilácia, sínusová IEC 60512-6-4	10 – 2000 Hz, 20 g
Rušenie kontaktov počas oscilácie, sínusové IEC 60512-2-5	≤ 1 µs
Ráz, polosinusový IEC 60512-6-3	50 g, 11 ms
Poruchy kontaktu počas nárazov, polosinusové IEC 60512-2-5	≤ 1 µs
Prekročenie bezpečnosti	0,9 mm
Prekrytie kontaktov	1,5 mm
Stredový posun	± 0,7 mm
Axiálny posun v spojenom stave (x/y)	± 0,4 mm
Uhlový posun pozdĺžnej osi	± 4°
Uhlový posun priečnej osi	± 2°

Elektrické

Prevádzkový prúd IEC 60512-5-2	3,1 A pri 20 °C (4 z 50 pólov) 1,4 A pri 20 °C (50 z 50 pólov)
Kontaktný odpor IEC 60512-2-1	≤ 25 mΩ
Vzduchová a plazivá vzdialenosť	min. 0,4 mm
Izolačný odpor IEC 60512-3-1	≥ 10 GΩ
Skúšobné napätie IEC 60512-4-1	500 V striedavého prúdu

Spracovanie

Teplota spájkovania JEDEC J-STD-020E	20 – 40 sekúnd pri 260 °C
MSL JEDEC J-STD-020E	1
Montáž	Pick and Place

Schválenia / zhoda

Súbor UL	E130314
Životné prostredie	V súlade s RoHS

Derivačný diagram

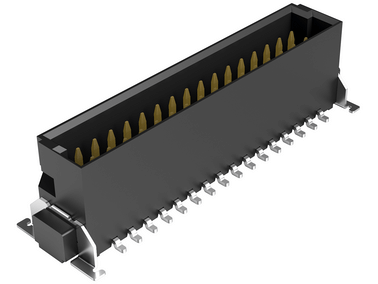

One27 Nízko profilová lišta na nože Položka č. 413-52032-51

ept One27 Messerleiste gerade Low 403 52032 51

možnosť kombinácie pre rozstup dosiek 8,0 – 16,9 mm, Prekrývanie kontaktov 1,5 mm, Počet kolíkov 32 v rozteči 1,27 mm, Technika pripájania SMT, Výška v nezapojenom stave: 1,75 mm, Úroveň výkonu 1

Paralelné

Pravouhlé

SMT

Kábel na dosku

Vysoká hustota

Odolný

Zobraziť viac informácií o produkte

One27 Nízko profilová lišta na nože Položka č. 413-52032-51 - Technické údaje

Základy

Počet kontaktov	32
Technológia pripojenia	SMT
Rozstupy medzi PCB	8,0 mm – 16,9 mm
Prevádzková teplota	-55 °C až +125 °C

Materiál

Izolačné teleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktný materiál	zliatina medi
Kontaktný poťah	Au cez NiP cez Ni
Oblasť pripojenia	Sn nad Ni

Mechanické

Rozmer mriežky	1,27 mm
Vkladacia sila na kontakt	≤ 0,5 N
Ťahová sila na kontakt	≥ 0,1 N
Životnosť IEC 60512-9-1	Trieda kvality 1: 500 cyklov zapojenia
Koplanarita	≤ 0,1 mm
Oscilácia, sínusová IEC 60512-6-4	10 – 2000 Hz, 20 g
Rušenie kontaktov počas oscilácie, sínusové IEC 60512-2-5	≤ 1 µs
Ráz, polosinusový IEC 60512-6-3	50 g, 11 ms
Poruchy kontaktu počas nárazov, polosinusové IEC 60512-2-5	≤ 1 µs
Prekročenie bezpečnosti	0,9 mm
Prekrytie kontaktov	1,5 mm
Stredový posun	± 0,7 mm
Axiálny posun v spojenom stave (x/y)	± 0,4 mm
Uhlový posun pozdĺžnej osi	± 4°
Uhlový posun priečnej osi	± 2°

Elektrické

Prevádzkový prúd IEC 60512-5-2	3,1 A pri 20 °C (4 z 50 pólov) 1,4 A pri 20 °C (50 z 50 pólov)
Kontaktný odpor IEC 60512-2-1	≤ 25 mΩ
Vzduchová a plazivá vzdialenosť	min. 0,4 mm
Izolačný odpor IEC 60512-3-1	≥ 10 GΩ
Skúšobné napätie IEC 60512-4-1	500 V striedavého prúdu

Spracovanie

Teplota spájkovania JEDEC J-STD-020E	20 – 40 sekúnd pri 260 °C
MSL JEDEC J-STD-020E	1
Montáž	Pick and Place

Schválenia / zhoda

Súbor UL	E130314
Životné prostredie	V súlade s RoHS

Derivačný diagram

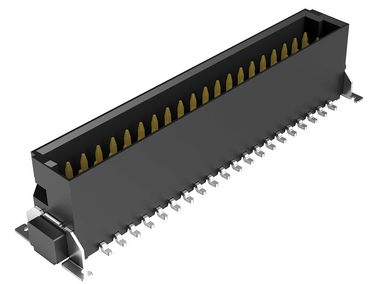

One27 Nízko profilová lišta na nože Položka č. 413-52040-51

ept One27 Messerleiste gerade Low 403 52040 51

možnosť kombinácie pre rozstup dosiek 8,0 – 16,9 mm, Prekrývanie kontaktov 1,5 mm, Počet kolíkov 40 v rozteči 1,27 mm, Technika pripájania SMT, Výška v nezapojenom stave: 1,75 mm, Úroveň výkonu 1

Paralelné

Pravouhlé

SMT

Kábel na dosku

Vysoká hustota

Odolný

Zobraziť viac informácií o produkte

One27 Nízko profilová lišta na nože Položka č. 413-52040-51 - Technické údaje

Základy

Počet kontaktov	40
Technológia pripojenia	SMT
Rozstupy medzi PCB	8,0 mm – 16,9 mm
Prevádzková teplota	-55 °C až +125 °C

Materiál

Izolačné teleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktný materiál	zliatina medi
Kontaktný poťah	Au cez NiP cez Ni
Oblasť pripojenia	Sn nad Ni

Mechanické

Rozmer mriežky	1,27 mm
Vkladacia sila na kontakt	≤ 0,5 N
Ťahová sila na kontakt	≥ 0,1 N
Životnosť IEC 60512-9-1	Trieda kvality 1: 500 cyklov zapojenia
Koplanarita	≤ 0,1 mm
Oscilácia, sínusová IEC 60512-6-4	10 – 2000 Hz, 20 g
Rušenie kontaktov počas oscilácie, sínusové IEC 60512-2-5	≤ 1 µs
Ráz, polosinusový IEC 60512-6-3	50 g, 11 ms
Poruchy kontaktu počas nárazov, polosinusové IEC 60512-2-5	≤ 1 µs
Prekročenie bezpečnosti	0,9 mm
Prekrytie kontaktov	1,5 mm
Stredový posun	± 0,7 mm
Axiálny posun v spojenom stave (x/y)	± 0,4 mm
Uhlový posun pozdĺžnej osi	± 4°
Uhlový posun priečnej osi	± 2°

Elektrické

Prevádzkový prúd IEC 60512-5-2	3,1 A pri 20 °C (4 z 50 pólov) 1,4 A pri 20 °C (50 z 50 pólov)
Kontaktný odpor IEC 60512-2-1	≤ 25 mΩ
Vzduchová a plazivá vzdialenosť	min. 0,4 mm
Izolačný odpor IEC 60512-3-1	≥ 10 GΩ
Skúšobné napätie IEC 60512-4-1	500 V striedavého prúdu

Spracovanie

Teplota spájkovania JEDEC J-STD-020E	20 – 40 sekúnd pri 260 °C
MSL JEDEC J-STD-020E	1
Montáž	Pick and Place

Schválenia / zhoda

Súbor UL	E130314
Životné prostredie	V súlade s RoHS

Derivačný diagram

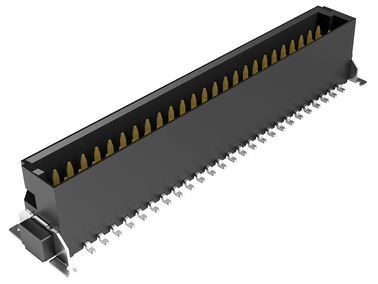

One27 Nízko profilová lišta na nože Položka č. 413-52050-51

ept One27 Messerleiste gerade Low 403 52050 51

možnosť kombinácie pre rozstup dosiek 8,0 – 16,9 mm, Prekrývanie kontaktov 1,5 mm, Počet kolíkov 50 v rozteči 1,27 mm, Technika pripájania SMT, Výška v nezapojenom stave: 1,75 mm, Úroveň výkonu 1

Paralelné

Pravouhlé

SMT

Kábel na dosku

Vysoká hustota

Odolný

Zobraziť viac informácií o produkte

One27 Nízko profilová lišta na nože Položka č. 413-52050-51 - Technické údaje

Základy

Počet kontaktov	50
Technológia pripojenia	SMT
Rozstupy medzi PCB	8,0 mm – 16,9 mm
Prevádzková teplota	-55 °C až +125 °C

Materiál

Izolačné teleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktný materiál	zliatina medi
Kontaktný poťah	Au cez NiP cez Ni
Oblasť pripojenia	Sn nad Ni

Mechanické

Rozmer mriežky	1,27 mm
Vkladacia sila na kontakt	≤ 0,5 N
Ťahová sila na kontakt	≥ 0,1 N
Životnosť IEC 60512-9-1	Trieda kvality 1: 500 cyklov zapojenia
Koplanarita	≤ 0,1 mm
Oscilácia, sínusová IEC 60512-6-4	10 – 2000 Hz, 20 g
Rušenie kontaktov počas oscilácie, sínusové IEC 60512-2-5	≤ 1 µs
Ráz, polosinusový IEC 60512-6-3	50 g, 11 ms
Poruchy kontaktu počas nárazov, polosinusové IEC 60512-2-5	≤ 1 µs
Prekročenie bezpečnosti	0,9 mm
Prekrytie kontaktov	1,5 mm
Stredový posun	± 0,7 mm
Axiálny posun v spojenom stave (x/y)	± 0,4 mm
Uhlový posun pozdĺžnej osi	± 4°
Uhlový posun priečnej osi	± 2°

Elektrické

Prevádzkový prúd IEC 60512-5-2	3,1 A pri 20 °C (4 z 50 pólov) 1,4 A pri 20 °C (50 z 50 pólov)
Kontaktný odpor IEC 60512-2-1	≤ 25 mΩ
Vzduchová a plazivá vzdialenosť	min. 0,4 mm
Izolačný odpor IEC 60512-3-1	≥ 10 GΩ
Skúšobné napätie IEC 60512-4-1	500 V striedavého prúdu

Spracovanie

Teplota spájkovania JEDEC J-STD-020E	20 – 40 sekúnd pri 260 °C
MSL JEDEC J-STD-020E	1
Montáž	Pick and Place

Schválenia / zhoda

Súbor UL	E130314
Životné prostredie	V súlade s RoHS

Derivačný diagram

One27 Nízko profilová lišta na nože Položka č. 413-52068-51

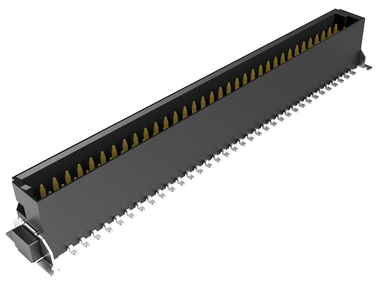

ept One27 Messerleiste gerade Low 403 52068 51

možnosť kombinácie pre rozstup dosiek 8,0 – 16,9 mm, Prekrývanie kontaktov 1,5 mm, Počet kolíkov 68 v rozteči 1,27 mm, Technika pripájania SMT, Výška v nezapojenom stave: 1,75 mm, Úroveň výkonu 1

Paralelné

Pravouhlé

SMT

Kábel na dosku

Vysoká hustota

Odolný

Zobraziť viac informácií o produkte

One27 Nízko profilová lišta na nože Položka č. 413-52068-51 - Technické údaje

Základy

Počet kontaktov	68
Technológia pripojenia	SMT
Rozstupy medzi PCB	8,0 mm – 16,9 mm
Prevádzková teplota	-55 °C až +125 °C

Materiál

Izolačné teleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktný materiál	zliatina medi
Kontaktný poťah	Au cez NiP cez Ni
Oblasť pripojenia	Sn nad Ni

Mechanické

Rozmer mriežky	1,27 mm
Vkladacia sila na kontakt	≤ 0,5 N
Ťahová sila na kontakt	≥ 0,1 N
Životnosť IEC 60512-9-1	Trieda kvality 1: 500 cyklov zapojenia
Koplanarita	≤ 0,1 mm
Oscilácia, sínusová IEC 60512-6-4	10 – 2000 Hz, 20 g
Rušenie kontaktov počas oscilácie, sínusové IEC 60512-2-5	≤ 1 µs
Ráz, polosinusový IEC 60512-6-3	50 g, 11 ms
Poruchy kontaktu počas nárazov, polosinusové IEC 60512-2-5	≤ 1 µs
Prekročenie bezpečnosti	0,9 mm
Prekrytie kontaktov	1,5 mm
Stredový posun	± 0,7 mm
Axiálny posun v spojenom stave (x/y)	± 0,4 mm
Uhlový posun pozdĺžnej osi	± 4°
Uhlový posun priečnej osi	± 2°

Elektrické

Prevádzkový prúd IEC 60512-5-2	3,1 A pri 20 °C (4 z 50 pólov) 1,4 A pri 20 °C (50 z 50 pólov)
Kontaktný odpor IEC 60512-2-1	≤ 25 mΩ
Vzduchová a plazivá vzdialenosť	min. 0,4 mm
Izolačný odpor IEC 60512-3-1	≥ 10 GΩ
Skúšobné napätie IEC 60512-4-1	500 V striedavého prúdu

Spracovanie

Teplota spájkovania JEDEC J-STD-020E	20 – 40 sekúnd pri 260 °C
MSL JEDEC J-STD-020E	1
Montáž	Pick and Place

Schválenia / zhoda

Súbor UL	E130314
Životné prostredie	V súlade s RoHS

Derivačný diagram

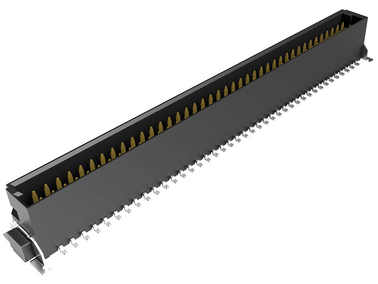

One27 Nízko profilová lišta na nože Položka č. 413-52080-51

ept One27 Messerleiste gerade Low 403 52080 51

možnosť kombinácie pre rozstup dosiek 8,0 – 16,9 mm, Prekrývanie kontaktov 1,5 mm, Počet kolíkov 80 v rozteči 1,27 mm, Technika pripájania SMT, Výška v nezapojenom stave: 1,75 mm, Úroveň výkonu 1

Paralelné

Pravouhlé

SMT

Kábel na dosku

Vysoká hustota

Odolný

Zobraziť viac informácií o produkte

One27 Nízko profilová lišta na nože Položka č. 413-52080-51 - Technické údaje

Základy

Počet kontaktov	80
Technológia pripojenia	SMT
Rozstupy medzi PCB	8,0 mm – 16,9 mm
Prevádzková teplota	-55 °C až +125 °C

Materiál

Izolačné teleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktný materiál	zliatina medi
Kontaktný poťah	Au cez NiP cez Ni
Oblasť pripojenia	Sn nad Ni

Mechanické

Rozmer mriežky	1,27 mm
Vkladacia sila na kontakt	≤ 0,5 N
Ťahová sila na kontakt	≥ 0,1 N
Životnosť IEC 60512-9-1	Trieda kvality 1: 500 cyklov zapojenia
Koplanarita	≤ 0,1 mm
Oscilácia, sínusová IEC 60512-6-4	10 – 2000 Hz, 20 g
Rušenie kontaktov počas oscilácie, sínusové IEC 60512-2-5	≤ 1 µs
Ráz, polosinusový IEC 60512-6-3	50 g, 11 ms
Poruchy kontaktu počas nárazov, polosinusové IEC 60512-2-5	≤ 1 µs
Prekročenie bezpečnosti	0,9 mm
Prekrytie kontaktov	1,5 mm
Stredový posun	± 0,7 mm
Axiálny posun v spojenom stave (x/y)	± 0,4 mm
Uhlový posun pozdĺžnej osi	± 4°
Uhlový posun priečnej osi	± 2°

Elektrické

Prevádzkový prúd IEC 60512-5-2	3,1 A pri 20 °C (4 z 50 pólov) 1,4 A pri 20 °C (50 z 50 pólov)
Kontaktný odpor IEC 60512-2-1	≤ 25 mΩ
Vzduchová a plazivá vzdialenosť	min. 0,4 mm
Izolačný odpor IEC 60512-3-1	≥ 10 GΩ
Skúšobné napätie IEC 60512-4-1	500 V striedavého prúdu

Spracovanie

Teplota spájkovania JEDEC J-STD-020E	20 – 40 sekúnd pri 260 °C
MSL JEDEC J-STD-020E	1
Montáž	Pick and Place

Schválenia / zhoda

Súbor UL	E130314
Životné prostredie	V súlade s RoHS

Derivačný diagram

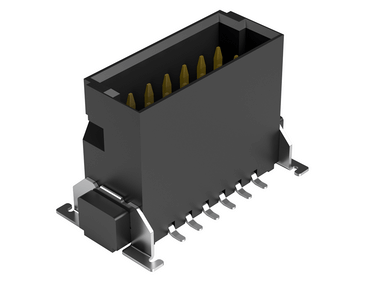

One27 lišta na nože so stredným profilom Položka č. 413-53012-51

ept One27 Messerleiste gerade Mid 403 53012 51

možnosť kombinácie pre rozstup dosiek 9,5 – 18,4 mm, Prekrývanie kontaktov 1,5 mm, Počet kolíkov 12 v rozteči 1,27 mm, Technika pripájania SMT, Výška v nezapojenom stave: 3,25 mm, Úroveň výkonu 1

Paralelné

Pravouhlé

SMT

Kábel na dosku

Vysoká hustota

Odolný

Zobraziť viac informácií o produkte

One27 lišta na nože so stredným profilom Položka č. 413-53012-51 - Technické údaje

Základy

Počet kontaktov	12
Technológia pripojenia	SMT
Rozstupy medzi PCB	9,5 mm – 18,4 mm
Prevádzková teplota	-55 °C až +125 °C

Materiál

Izolačné teleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktný materiál	zliatina medi
Kontaktný poťah	Au cez NiP cez Ni
Oblasť pripojenia	Sn nad Ni

Mechanické

Rozmer mriežky	1,27 mm
Vkladacia sila na kontakt	≤ 0,5 N
Ťahová sila na kontakt	≥ 0,1 N
Životnosť IEC 60512-9-1	Trieda kvality 1: 500 cyklov zapojenia
Koplanarita	≤ 0,1 mm
Oscilácia, sínusová IEC 60512-6-4	10 – 2000 Hz, 20 g
Rušenie kontaktov počas oscilácie, sínusové IEC 60512-2-5	≤ 1 µs
Ráz, polosinusový IEC 60512-6-3	50 g, 11 ms
Poruchy kontaktu počas nárazov, polosinusové IEC 60512-2-5	≤ 1 µs
Prekročenie bezpečnosti	0,9 mm
Prekrytie kontaktov	1,5 mm
Stredový posun	± 0,7 mm
Axiálny posun v spojenom stave (x/y)	± 0,4 mm
Uhlový posun pozdĺžnej osi	± 4°
Uhlový posun priečnej osi	± 2°

Elektrické

Prevádzkový prúd IEC 60512-5-2	3,1 A pri 20 °C (4 z 50 pólov) 1,4 A pri 20 °C (50 z 50 pólov)
Kontaktný odpor IEC 60512-2-1	≤ 25 mΩ
Vzduchová a plazivá vzdialenosť	min. 0,4 mm
Izolačný odpor IEC 60512-3-1	≥ 10 GΩ
Skúšobné napätie IEC 60512-4-1	500 V striedavého prúdu

Spracovanie

Teplota spájkovania JEDEC J-STD-020E	20 – 40 sekúnd pri 260 °C
MSL JEDEC J-STD-020E	1
Montáž	Pick and Place

Schválenia / zhoda

Súbor UL	E130314
Životné prostredie	V súlade s RoHS

Derivačný diagram

One27 lišta na nože so stredným profilom Položka č. 413-53016-51

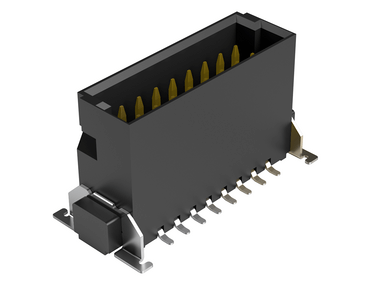

ept One27 Messerleiste gerade Mid 403 53016 51

možnosť kombinácie pre rozstup dosiek 9,5 – 18,4 mm, Prekrývanie kontaktov 1,5 mm, Počet kolíkov 16 v rozteči 1,27 mm, Technika pripájania SMT, Výška v nezapojenom stave: 3,25 mm, Úroveň výkonu 1

Paralelné

Pravouhlé

SMT

Kábel na dosku

Vysoká hustota

Odolný

Zobraziť viac informácií o produkte

One27 lišta na nože so stredným profilom Položka č. 413-53016-51 - Technické údaje

Základy

Počet kontaktov	16
Technológia pripojenia	SMT
Rozstupy medzi PCB	9,5 mm – 18,4 mm
Prevádzková teplota	-55 °C až +125 °C

Materiál

Izolačné teleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktný materiál	zliatina medi
Kontaktný poťah	Au cez NiP cez Ni
Oblasť pripojenia	Sn nad Ni

Mechanické

Rozmer mriežky	1,27 mm
Vkladacia sila na kontakt	≤ 0,5 N
Ťahová sila na kontakt	≥ 0,1 N
Životnosť IEC 60512-9-1	Trieda kvality 1: 500 cyklov zapojenia
Koplanarita	≤ 0,1 mm
Oscilácia, sínusová IEC 60512-6-4	10 – 2000 Hz, 20 g
Rušenie kontaktov počas oscilácie, sínusové IEC 60512-2-5	≤ 1 µs
Ráz, polosinusový IEC 60512-6-3	50 g, 11 ms
Poruchy kontaktu počas nárazov, polosinusové IEC 60512-2-5	≤ 1 µs
Prekročenie bezpečnosti	0,9 mm
Prekrytie kontaktov	1,5 mm
Stredový posun	± 0,7 mm
Axiálny posun v spojenom stave (x/y)	± 0,4 mm
Uhlový posun pozdĺžnej osi	± 4°
Uhlový posun priečnej osi	± 2°

Elektrické

Prevádzkový prúd IEC 60512-5-2	3,1 A pri 20 °C (4 z 50 pólov) 1,4 A pri 20 °C (50 z 50 pólov)
Kontaktný odpor IEC 60512-2-1	≤ 25 mΩ
Vzduchová a plazivá vzdialenosť	min. 0,4 mm
Izolačný odpor IEC 60512-3-1	≥ 10 GΩ
Skúšobné napätie IEC 60512-4-1	500 V striedavého prúdu

Spracovanie

Teplota spájkovania JEDEC J-STD-020E	20 – 40 sekúnd pri 260 °C
MSL JEDEC J-STD-020E	1
Montáž	Pick and Place

Schválenia / zhoda

Súbor UL	E130314
Životné prostredie	V súlade s RoHS

Derivačný diagram

One27 lišta na nože so stredným profilom Položka č. 413-53020-51

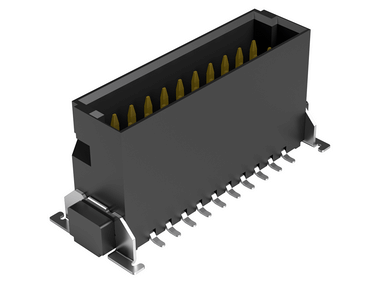

ept One27 Messerleiste gerade Mid 403 53020 51

možnosť kombinácie pre rozstup dosiek 9,5 – 18,4 mm, Prekrývanie kontaktov 1,5 mm, Počet kolíkov 20 v rozteči 1,27 mm, Technika pripájania SMT, Výška v nezapojenom stave: 3,25 mm, Úroveň výkonu 1

Paralelné

Pravouhlé

SMT

Kábel na dosku

Vysoká hustota

Odolný

Zobraziť viac informácií o produkte

One27 lišta na nože so stredným profilom Položka č. 413-53020-51 - Technické údaje

Základy

Počet kontaktov	20
Technológia pripojenia	SMT
Rozstupy medzi PCB	9,5 mm – 18,4 mm
Prevádzková teplota	-55 °C až +125 °C

Materiál

Izolačné teleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktný materiál	zliatina medi
Kontaktný poťah	Au cez NiP cez Ni
Oblasť pripojenia	Sn nad Ni

Mechanické

Rozmer mriežky	1,27 mm
Vkladacia sila na kontakt	≤ 0,5 N
Ťahová sila na kontakt	≥ 0,1 N
Životnosť IEC 60512-9-1	Trieda kvality 1: 500 cyklov zapojenia
Koplanarita	≤ 0,1 mm
Oscilácia, sínusová IEC 60512-6-4	10 – 2000 Hz, 20 g
Rušenie kontaktov počas oscilácie, sínusové IEC 60512-2-5	≤ 1 µs
Ráz, polosinusový IEC 60512-6-3	50 g, 11 ms
Poruchy kontaktu počas nárazov, polosinusové IEC 60512-2-5	≤ 1 µs
Prekročenie bezpečnosti	0,9 mm
Prekrytie kontaktov	1,5 mm
Stredový posun	± 0,7 mm
Axiálny posun v spojenom stave (x/y)	± 0,4 mm
Uhlový posun pozdĺžnej osi	± 4°
Uhlový posun priečnej osi	± 2°

Elektrické

Prevádzkový prúd IEC 60512-5-2	3,1 A pri 20 °C (4 z 50 pólov) 1,4 A pri 20 °C (50 z 50 pólov)
Kontaktný odpor IEC 60512-2-1	≤ 25 mΩ
Vzduchová a plazivá vzdialenosť	min. 0,4 mm
Izolačný odpor IEC 60512-3-1	≥ 10 GΩ
Skúšobné napätie IEC 60512-4-1	500 V striedavého prúdu

Spracovanie

Teplota spájkovania JEDEC J-STD-020E	20 – 40 sekúnd pri 260 °C
MSL JEDEC J-STD-020E	1
Montáž	Pick and Place

Schválenia / zhoda

Súbor UL	E130314
Životné prostredie	V súlade s RoHS

Derivačný diagram

One27 lišta na nože so stredným profilom Položka č. 413-53026-51

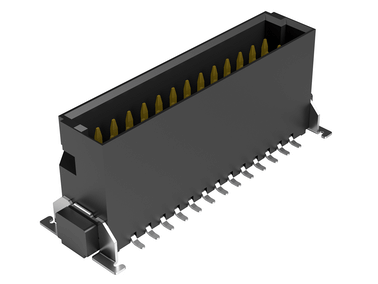

ept One27 Messerleiste gerade Mid 403 53026 51

možnosť kombinácie pre rozstup dosiek 9,5 – 18,4 mm, Prekrývanie kontaktov 1,5 mm, Počet kolíkov 26 v rozteči 1,27 mm, Technika pripájania SMT, Výška v nezapojenom stave: 3,25 mm, Úroveň výkonu 1

Paralelné

Pravouhlé

SMT

Kábel na dosku

Vysoká hustota

Odolný

Zobraziť viac informácií o produkte

One27 lišta na nože so stredným profilom Položka č. 413-53026-51 - Technické údaje

Základy

Počet kontaktov	26
Technológia pripojenia	SMT
Rozstupy medzi PCB	9,5 mm – 18,4 mm
Prevádzková teplota	-55 °C až +125 °C

Materiál

Izolačné teleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktný materiál	zliatina medi
Kontaktný poťah	Au cez NiP cez Ni
Oblasť pripojenia	Sn nad Ni

Mechanické

Rozmer mriežky	1,27 mm
Vkladacia sila na kontakt	≤ 0,5 N
Ťahová sila na kontakt	≥ 0,1 N
Životnosť IEC 60512-9-1	Trieda kvality 1: 500 cyklov zapojenia
Koplanarita	≤ 0,1 mm
Oscilácia, sínusová IEC 60512-6-4	10 – 2000 Hz, 20 g
Rušenie kontaktov počas oscilácie, sínusové IEC 60512-2-5	≤ 1 µs
Ráz, polosinusový IEC 60512-6-3	50 g, 11 ms
Poruchy kontaktu počas nárazov, polosinusové IEC 60512-2-5	≤ 1 µs
Prekročenie bezpečnosti	0,9 mm
Prekrytie kontaktov	1,5 mm
Stredový posun	± 0,7 mm
Axiálny posun v spojenom stave (x/y)	± 0,4 mm
Uhlový posun pozdĺžnej osi	± 4°
Uhlový posun priečnej osi	± 2°

Elektrické

Prevádzkový prúd IEC 60512-5-2	3,1 A pri 20 °C (4 z 50 pólov) 1,4 A pri 20 °C (50 z 50 pólov)
Kontaktný odpor IEC 60512-2-1	≤ 25 mΩ
Vzduchová a plazivá vzdialenosť	min. 0,4 mm
Izolačný odpor IEC 60512-3-1	≥ 10 GΩ
Skúšobné napätie IEC 60512-4-1	500 V striedavého prúdu

Spracovanie

Teplota spájkovania JEDEC J-STD-020E	20 – 40 sekúnd pri 260 °C
MSL JEDEC J-STD-020E	1
Montáž	Pick and Place

Schválenia / zhoda

Súbor UL	E130314
Životné prostredie	V súlade s RoHS

Derivačný diagram

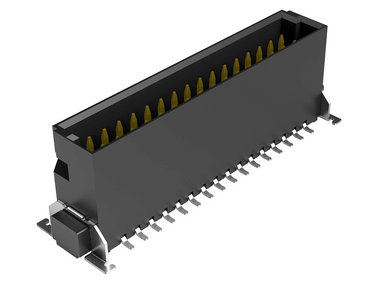

One27 lišta na nože so stredným profilom Položka č. 413-53032-51

ept One27 Messerleiste gerade Mid 403 53032 51

možnosť kombinácie pre rozstup dosiek 9,5 – 18,4 mm, Prekrývanie kontaktov 1,5 mm, Počet kolíkov 32 v rozteči 1,27 mm, Technika pripájania SMT, Výška v nezapojenom stave: 3,25 mm, Úroveň výkonu 1

Paralelné

Pravouhlé

SMT

Kábel na dosku

Vysoká hustota

Odolný

Zobraziť viac informácií o produkte

One27 lišta na nože so stredným profilom Položka č. 413-53032-51 - Technické údaje

Základy

Počet kontaktov	32
Technológia pripojenia	SMT
Rozstupy medzi PCB	9,5 mm – 18,4 mm
Prevádzková teplota	-55 °C až +125 °C

Materiál

Izolačné teleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktný materiál	zliatina medi
Kontaktný poťah	Au cez NiP cez Ni
Oblasť pripojenia	Sn nad Ni

Mechanické

Rozmer mriežky	1,27 mm
Vkladacia sila na kontakt	≤ 0,5 N
Ťahová sila na kontakt	≥ 0,1 N
Životnosť IEC 60512-9-1	Trieda kvality 1: 500 cyklov zapojenia
Koplanarita	≤ 0,1 mm
Oscilácia, sínusová IEC 60512-6-4	10 – 2000 Hz, 20 g
Rušenie kontaktov počas oscilácie, sínusové IEC 60512-2-5	≤ 1 µs
Ráz, polosinusový IEC 60512-6-3	50 g, 11 ms
Poruchy kontaktu počas nárazov, polosinusové IEC 60512-2-5	≤ 1 µs
Prekročenie bezpečnosti	0,9 mm
Prekrytie kontaktov	1,5 mm
Stredový posun	± 0,7 mm
Axiálny posun v spojenom stave (x/y)	± 0,4 mm
Uhlový posun pozdĺžnej osi	± 4°
Uhlový posun priečnej osi	± 2°

Elektrické

Prevádzkový prúd IEC 60512-5-2	3,1 A pri 20 °C (4 z 50 pólov) 1,4 A pri 20 °C (50 z 50 pólov)
Kontaktný odpor IEC 60512-2-1	≤ 25 mΩ
Vzduchová a plazivá vzdialenosť	min. 0,4 mm
Izolačný odpor IEC 60512-3-1	≥ 10 GΩ
Skúšobné napätie IEC 60512-4-1	500 V striedavého prúdu

Spracovanie

Teplota spájkovania JEDEC J-STD-020E	20 – 40 sekúnd pri 260 °C
MSL JEDEC J-STD-020E	1
Montáž	Pick and Place

Schválenia / zhoda

Súbor UL	E130314
Životné prostredie	V súlade s RoHS

Derivačný diagram

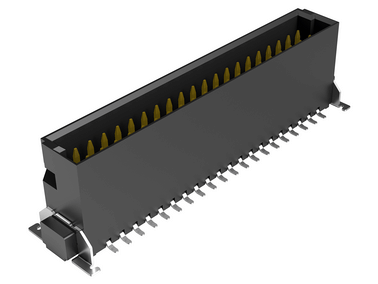

One27 lišta na nože so stredným profilom Položka č. 413-53040-51

ept One27 Messerleiste gerade Mid 403 53040 51

možnosť kombinácie pre rozstup dosiek 9,5 – 18,4 mm, Prekrývanie kontaktov 1,5 mm, Počet kolíkov 40 v rozteči 1,27 mm, Technika pripájania SMT, Výška v nezapojenom stave: 3,25 mm, Úroveň výkonu 1

Paralelné

Pravouhlé

SMT

Kábel na dosku

Vysoká hustota

Odolný

Zobraziť viac informácií o produkte

One27 lišta na nože so stredným profilom Položka č. 413-53040-51 - Technické údaje

Základy

Počet kontaktov	40
Technológia pripojenia	SMT
Rozstupy medzi PCB	9,5 mm – 18,4 mm
Prevádzková teplota	-55 °C až +125 °C

Materiál

Izolačné teleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktný materiál	zliatina medi
Kontaktný poťah	Au cez NiP cez Ni
Oblasť pripojenia	Sn nad Ni

Mechanické

Rozmer mriežky	1,27 mm
Vkladacia sila na kontakt	≤ 0,5 N
Ťahová sila na kontakt	≥ 0,1 N
Životnosť IEC 60512-9-1	Trieda kvality 1: 500 cyklov zapojenia
Koplanarita	≤ 0,1 mm
Oscilácia, sínusová IEC 60512-6-4	10 – 2000 Hz, 20 g
Rušenie kontaktov počas oscilácie, sínusové IEC 60512-2-5	≤ 1 µs
Ráz, polosinusový IEC 60512-6-3	50 g, 11 ms
Poruchy kontaktu počas nárazov, polosinusové IEC 60512-2-5	≤ 1 µs
Prekročenie bezpečnosti	0,9 mm
Prekrytie kontaktov	1,5 mm
Stredový posun	± 0,7 mm
Axiálny posun v spojenom stave (x/y)	± 0,4 mm
Uhlový posun pozdĺžnej osi	± 4°
Uhlový posun priečnej osi	± 2°

Elektrické

Prevádzkový prúd IEC 60512-5-2	3,1 A pri 20 °C (4 z 50 pólov) 1,4 A pri 20 °C (50 z 50 pólov)
Kontaktný odpor IEC 60512-2-1	≤ 25 mΩ
Vzduchová a plazivá vzdialenosť	min. 0,4 mm
Izolačný odpor IEC 60512-3-1	≥ 10 GΩ
Skúšobné napätie IEC 60512-4-1	500 V striedavého prúdu

Spracovanie

Teplota spájkovania JEDEC J-STD-020E	20 – 40 sekúnd pri 260 °C
MSL JEDEC J-STD-020E	1
Montáž	Pick and Place

Schválenia / zhoda

Súbor UL	E130314
Životné prostredie	V súlade s RoHS

Derivačný diagram

One27 lišta na nože so stredným profilom Položka č. 413-53050-51

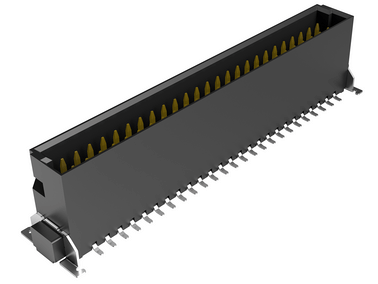

ept One27 Messerleiste gerade Mid 403 53050 51

možnosť kombinácie pre rozstup dosiek 9,5 – 18,4 mm, Prekrývanie kontaktov 1,5 mm, Počet kolíkov 50 v rozteči 1,27 mm, Technika pripájania SMT, Výška v nezapojenom stave: 3,25 mm, Úroveň výkonu 1

Paralelné

Pravouhlé

SMT

Kábel na dosku

Vysoká hustota

Odolný

Zobraziť viac informácií o produkte

One27 lišta na nože so stredným profilom Položka č. 413-53050-51 - Technické údaje

Základy

Počet kontaktov	50
Technológia pripojenia	SMT
Rozstupy medzi PCB	9,5 mm – 18,4 mm
Prevádzková teplota	-55 °C až +125 °C

Materiál

Izolačné teleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktný materiál	zliatina medi
Kontaktný poťah	Au cez NiP cez Ni
Oblasť pripojenia	Sn nad Ni

Mechanické

Rozmer mriežky	1,27 mm
Vkladacia sila na kontakt	≤ 0,5 N
Ťahová sila na kontakt	≥ 0,1 N
Životnosť IEC 60512-9-1	Trieda kvality 1: 500 cyklov zapojenia
Koplanarita	≤ 0,1 mm
Oscilácia, sínusová IEC 60512-6-4	10 – 2000 Hz, 20 g
Rušenie kontaktov počas oscilácie, sínusové IEC 60512-2-5	≤ 1 µs
Ráz, polosinusový IEC 60512-6-3	50 g, 11 ms
Poruchy kontaktu počas nárazov, polosinusové IEC 60512-2-5	≤ 1 µs
Prekročenie bezpečnosti	0,9 mm
Prekrytie kontaktov	1,5 mm
Stredový posun	± 0,7 mm
Axiálny posun v spojenom stave (x/y)	± 0,4 mm
Uhlový posun pozdĺžnej osi	± 4°
Uhlový posun priečnej osi	± 2°

Elektrické

Prevádzkový prúd IEC 60512-5-2	3,1 A pri 20 °C (4 z 50 pólov) 1,4 A pri 20 °C (50 z 50 pólov)
Kontaktný odpor IEC 60512-2-1	≤ 25 mΩ
Vzduchová a plazivá vzdialenosť	min. 0,4 mm
Izolačný odpor IEC 60512-3-1	≥ 10 GΩ
Skúšobné napätie IEC 60512-4-1	500 V striedavého prúdu

Spracovanie

Teplota spájkovania JEDEC J-STD-020E	20 – 40 sekúnd pri 260 °C
MSL JEDEC J-STD-020E	1
Montáž	Pick and Place

Schválenia / zhoda

Súbor UL	E130314
Životné prostredie	V súlade s RoHS

Derivačný diagram

One27 lišta na nože so stredným profilom Položka č. 413-53068-51

ept One27 Messerleiste gerade Mid 403 53068 51

možnosť kombinácie pre rozstup dosiek 9,5 – 18,4 mm, Prekrývanie kontaktov 1,5 mm, Počet kolíkov 68 v rozteči 1,27 mm, Technika pripájania SMT, Výška v nezapojenom stave: 3,25 mm, Úroveň výkonu 1

Paralelné

Pravouhlé

SMT

Kábel na dosku

Vysoká hustota

Odolný

Zobraziť viac informácií o produkte

One27 lišta na nože so stredným profilom Položka č. 413-53068-51 - Technické údaje

Základy

Počet kontaktov	68
Technológia pripojenia	SMT
Rozstupy medzi PCB	9,5 mm – 18,4 mm
Prevádzková teplota	-55 °C až +125 °C

Materiál

Izolačné teleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktný materiál	zliatina medi
Kontaktný poťah	Au cez NiP cez Ni
Oblasť pripojenia	Sn nad Ni

Mechanické

Rozmer mriežky	1,27 mm
Vkladacia sila na kontakt	≤ 0,5 N
Ťahová sila na kontakt	≥ 0,1 N
Životnosť IEC 60512-9-1	Trieda kvality 1: 500 cyklov zapojenia
Koplanarita	≤ 0,1 mm
Oscilácia, sínusová IEC 60512-6-4	10 – 2000 Hz, 20 g
Rušenie kontaktov počas oscilácie, sínusové IEC 60512-2-5	≤ 1 µs
Ráz, polosinusový IEC 60512-6-3	50 g, 11 ms
Poruchy kontaktu počas nárazov, polosinusové IEC 60512-2-5	≤ 1 µs
Prekročenie bezpečnosti	0,9 mm
Prekrytie kontaktov	1,5 mm
Stredový posun	± 0,7 mm
Axiálny posun v spojenom stave (x/y)	± 0,4 mm
Uhlový posun pozdĺžnej osi	± 4°
Uhlový posun priečnej osi	± 2°

Elektrické

Prevádzkový prúd IEC 60512-5-2	3,1 A pri 20 °C (4 z 50 pólov) 1,4 A pri 20 °C (50 z 50 pólov)
Kontaktný odpor IEC 60512-2-1	≤ 25 mΩ
Vzduchová a plazivá vzdialenosť	min. 0,4 mm
Izolačný odpor IEC 60512-3-1	≥ 10 GΩ
Skúšobné napätie IEC 60512-4-1	500 V striedavého prúdu

Spracovanie

Teplota spájkovania JEDEC J-STD-020E	20 – 40 sekúnd pri 260 °C
MSL JEDEC J-STD-020E	1
Montáž	Pick and Place

Schválenia / zhoda

Súbor UL	E130314
Životné prostredie	V súlade s RoHS

Derivačný diagram

One27 lišta na nože so stredným profilom Položka č. 413-53080-51

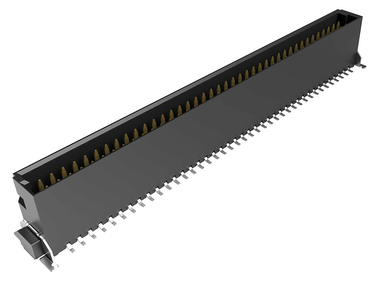

ept One27 Messerleiste gerade Mid 403 53080 51

možnosť kombinácie pre rozstup dosiek 9,5 – 18,4 mm, Prekrývanie kontaktov 1,5 mm, Počet kolíkov 80 v rozteči 1,27 mm, Technika pripájania SMT, Výška v nezapojenom stave: 3,25 mm, Úroveň výkonu 1

Paralelné

Pravouhlé

SMT

Kábel na dosku

Vysoká hustota

Odolný

Zobraziť viac informácií o produkte

One27 lišta na nože so stredným profilom Položka č. 413-53080-51 - Technické údaje

Základy

Počet kontaktov	80
Technológia pripojenia	SMT
Rozstupy medzi PCB	9,5 mm – 18,4 mm
Prevádzková teplota	-55 °C až +125 °C

Materiál

Izolačné teleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktný materiál	zliatina medi
Kontaktný poťah	Au cez NiP cez Ni
Oblasť pripojenia	Sn nad Ni

Mechanické

Rozmer mriežky	1,27 mm
Vkladacia sila na kontakt	≤ 0,5 N
Ťahová sila na kontakt	≥ 0,1 N
Životnosť IEC 60512-9-1	Trieda kvality 1: 500 cyklov zapojenia
Koplanarita	≤ 0,1 mm
Oscilácia, sínusová IEC 60512-6-4	10 – 2000 Hz, 20 g
Rušenie kontaktov počas oscilácie, sínusové IEC 60512-2-5	≤ 1 µs
Ráz, polosinusový IEC 60512-6-3	50 g, 11 ms
Poruchy kontaktu počas nárazov, polosinusové IEC 60512-2-5	≤ 1 µs
Prekročenie bezpečnosti	0,9 mm
Prekrytie kontaktov	1,5 mm
Stredový posun	± 0,7 mm
Axiálny posun v spojenom stave (x/y)	± 0,4 mm
Uhlový posun pozdĺžnej osi	± 4°
Uhlový posun priečnej osi	± 2°

Elektrické

Prevádzkový prúd IEC 60512-5-2	3,1 A pri 20 °C (4 z 50 pólov) 1,4 A pri 20 °C (50 z 50 pólov)
Kontaktný odpor IEC 60512-2-1	≤ 25 mΩ
Vzduchová a plazivá vzdialenosť	min. 0,4 mm
Izolačný odpor IEC 60512-3-1	≥ 10 GΩ
Skúšobné napätie IEC 60512-4-1	500 V striedavého prúdu

Spracovanie

Teplota spájkovania JEDEC J-STD-020E	20 – 40 sekúnd pri 260 °C
MSL JEDEC J-STD-020E	1
Montáž	Pick and Place

Schválenia / zhoda

Súbor UL	E130314
Životné prostredie	V súlade s RoHS

Derivačný diagram

Uhlová konektorová lišta

One27 uhlová konektorová lišta Položka č. 404-51012-51

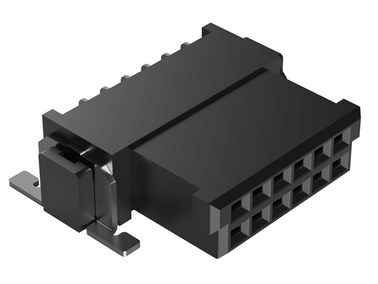

ept One27 Federleiste gewinkelt 404 51012 51

ohnuté pod uhlom 90°, Prekrývanie kontaktov 1,5 mm, Počet 12, Technika pripájania SMT, Rozstup 1,27 mm, Úroveň výkonu 1

Pravouhlé

Horizontálne

SMT

Vysoká hustota

Odolný

Zobraziť viac informácií o produkte

One27 uhlová konektorová lišta Položka č. 404-51012-51 - Technické údaje

Základy

Počet kontaktov	12
Technológia pripojenia	SMT
Prevádzková teplota	-55 °C až +125 °C

Materiál

Izolačné teleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktný materiál	zliatina medi
Kontaktný poťah	Au cez PdNi cez Ni
Oblasť pripojenia	Sn nad Ni

Mechanické

Rozmer mriežky	1,27 mm
Vkladacia sila na kontakt	≤ 0,5 N
Ťahová sila na kontakt	≥ 0,1 N
Životnosť IEC 60512-9-1	Trieda kvality 1: 500 cyklov zapojenia
Koplanarita	≤ 0,1 mm
Oscilácia, sínusová IEC 60512-6-4	10 – 2000 Hz, 20 g
Rušenie kontaktov počas oscilácie, sínusové IEC 60512-2-5	≤ 1 µs
Ráz, polosinusový IEC 60512-6-3	50 g, 11 ms
Poruchy kontaktu počas nárazov, polosinusové IEC 60512-2-5	≤ 1 µs
Prekročenie bezpečnosti	0,9 mm
Prekrytie kontaktov	1,5 mm
Stredový posun	± 0,7 mm
Axiálny posun v spojenom stave (x/y)	± 0,4 mm
Uhlový posun pozdĺžnej osi	± 4°
Uhlový posun priečnej osi	± 2°

Elektrické

Prevádzkový prúd IEC 60512-5-2	1,4 A pri 20 °C (50-pólový)
Kontaktný odpor IEC 60512-2-1	≤ 25 mΩ
Vzduchová a plazivá vzdialenosť	min. 0,4 mm
Izolačný odpor IEC 60512-3-1	≥ 10 GΩ
Skúšobné napätie IEC 60512-4-1	500 V striedavého prúdu

Spracovanie

Teplota spájkovania JEDEC J-STD-020E	20 – 40 sekúnd pri 260 °C
MSL JEDEC J-STD-020E	1
Montáž	Pick and Place

Schválenia / zhoda

Súbor UL	E130314
Životné prostredie	V súlade s RoHS

Derivačný diagram

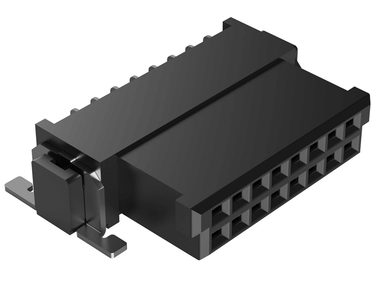

One27 uhlová konektorová lišta Položka č. 404-51016-51

ept One27 Federleiste gewinkelt 404 51016 51

ohnuté pod uhlom 90°, Prekrývanie kontaktov 1,5 mm, Počet 16, Technika pripájania SMT, Rozstup 1,27 mm, Úroveň výkonu 1

Pravouhlé

Horizontálne

SMT

Vysoká hustota

Odolný

Zobraziť viac informácií o produkte

One27 uhlová konektorová lišta Položka č. 404-51016-51 - Technické údaje

Základy

Počet kontaktov	16
Technológia pripojenia	SMT
Prevádzková teplota	-55 °C až +125 °C

Materiál

Izolačné teleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktný materiál	zliatina medi
Kontaktný poťah	Au cez PdNi cez Ni
Oblasť pripojenia	Sn nad Ni

Mechanické

Rozmer mriežky	1,27 mm
Vkladacia sila na kontakt	≤ 0,5 N
Ťahová sila na kontakt	≥ 0,1 N
Životnosť IEC 60512-9-1	Trieda kvality 1: 500 cyklov zapojenia
Koplanarita	≤ 0,1 mm
Oscilácia, sínusová IEC 60512-6-4	10 – 2000 Hz, 20 g
Rušenie kontaktov počas oscilácie, sínusové IEC 60512-2-5	≤ 1 µs
Ráz, polosinusový IEC 60512-6-3	50 g, 11 ms
Poruchy kontaktu počas nárazov, polosinusové IEC 60512-2-5	≤ 1 µs
Prekročenie bezpečnosti	0,9 mm
Prekrytie kontaktov	1,5 mm
Stredový posun	± 0,7 mm
Axiálny posun v spojenom stave (x/y)	± 0,4 mm
Uhlový posun pozdĺžnej osi	± 4°
Uhlový posun priečnej osi	± 2°

Elektrické

Prevádzkový prúd IEC 60512-5-2	1,4 A pri 20 °C (50-pólový)
Kontaktný odpor IEC 60512-2-1	≤ 25 mΩ
Vzduchová a plazivá vzdialenosť	min. 0,4 mm
Izolačný odpor IEC 60512-3-1	≥ 10 GΩ
Skúšobné napätie IEC 60512-4-1	500 V striedavého prúdu

Spracovanie

Teplota spájkovania JEDEC J-STD-020E	20 – 40 sekúnd pri 260 °C
MSL JEDEC J-STD-020E	1
Montáž	Pick and Place

Schválenia / zhoda

Súbor UL	E130314
Životné prostredie	V súlade s RoHS

Derivačný diagram

One27 uhlová konektorová lišta Položka č. 404-51020-51

ept One27 Federleiste gewinkelt 404 51020 51

ohnuté pod uhlom 90°, Prekrývanie kontaktov 1,5 mm, Počet 20, Technika pripájania SMT, Rozstup 1,27 mm, Úroveň výkonu 1

Pravouhlé

Horizontálne

SMT

Vysoká hustota

Odolný

Zobraziť viac informácií o produkte

One27 uhlová konektorová lišta Položka č. 404-51020-51 - Technické údaje

Základy

Počet kontaktov	20
Technológia pripojenia	SMT
Prevádzková teplota	-55 °C až +125 °C

Materiál

Izolačné teleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktný materiál	zliatina medi
Kontaktný poťah	Au cez PdNi cez Ni
Oblasť pripojenia	Sn nad Ni

Mechanické

Rozmer mriežky	1,27 mm
Vkladacia sila na kontakt	≤ 0,5 N
Ťahová sila na kontakt	≥ 0,1 N
Životnosť IEC 60512-9-1	Trieda kvality 1: 500 cyklov zapojenia
Koplanarita	≤ 0,1 mm
Oscilácia, sínusová IEC 60512-6-4	10 – 2000 Hz, 20 g
Rušenie kontaktov počas oscilácie, sínusové IEC 60512-2-5	≤ 1 µs
Ráz, polosinusový IEC 60512-6-3	50 g, 11 ms
Poruchy kontaktu počas nárazov, polosinusové IEC 60512-2-5	≤ 1 µs
Prekročenie bezpečnosti	0,9 mm
Prekrytie kontaktov	1,5 mm
Stredový posun	± 0,7 mm
Axiálny posun v spojenom stave (x/y)	± 0,4 mm
Uhlový posun pozdĺžnej osi	± 4°
Uhlový posun priečnej osi	± 2°

Elektrické

Prevádzkový prúd IEC 60512-5-2	1,4 A pri 20 °C (50-pólový)
Kontaktný odpor IEC 60512-2-1	≤ 25 mΩ
Vzduchová a plazivá vzdialenosť	min. 0,4 mm
Izolačný odpor IEC 60512-3-1	≥ 10 GΩ
Skúšobné napätie IEC 60512-4-1	500 V striedavého prúdu

Spracovanie

Teplota spájkovania JEDEC J-STD-020E	20 – 40 sekúnd pri 260 °C
MSL JEDEC J-STD-020E	1
Montáž	Pick and Place

Schválenia / zhoda

Súbor UL	E130314
Životné prostredie	V súlade s RoHS

Derivačný diagram

One27 uhlová konektorová lišta Položka č. 404-51026-51

ept One27 Federleiste gewinkelt 404 51026 51

ohnuté pod uhlom 90°, Prekrývanie kontaktov 1,5 mm, Počet 26, Technika pripájania SMT, Rozstup 1,27 mm, Úroveň výkonu 1

Pravouhlé

Horizontálne

SMT

Vysoká hustota

Odolný

Zobraziť viac informácií o produkte

One27 uhlová konektorová lišta Položka č. 404-51026-51 - Technické údaje

Základy

Počet kontaktov	26
Technológia pripojenia	SMT
Prevádzková teplota	-55 °C až +125 °C

Materiál

Izolačné teleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktný materiál	zliatina medi
Kontaktný poťah	Au cez PdNi cez Ni
Oblasť pripojenia	Sn nad Ni

Mechanické

Rozmer mriežky	1,27 mm
Vkladacia sila na kontakt	≤ 0,5 N
Ťahová sila na kontakt	≥ 0,1 N
Životnosť IEC 60512-9-1	Trieda kvality 1: 500 cyklov zapojenia
Koplanarita	≤ 0,1 mm
Oscilácia, sínusová IEC 60512-6-4	10 – 2000 Hz, 20 g
Rušenie kontaktov počas oscilácie, sínusové IEC 60512-2-5	≤ 1 µs
Ráz, polosinusový IEC 60512-6-3	50 g, 11 ms
Poruchy kontaktu počas nárazov, polosinusové IEC 60512-2-5	≤ 1 µs
Prekročenie bezpečnosti	0,9 mm
Prekrytie kontaktov	1,5 mm
Stredový posun	± 0,7 mm
Axiálny posun v spojenom stave (x/y)	± 0,4 mm
Uhlový posun pozdĺžnej osi	± 4°
Uhlový posun priečnej osi	± 2°

Elektrické

Prevádzkový prúd IEC 60512-5-2	1,4 A pri 20 °C (50-pólový)
Kontaktný odpor IEC 60512-2-1	≤ 25 mΩ
Vzduchová a plazivá vzdialenosť	min. 0,4 mm
Izolačný odpor IEC 60512-3-1	≥ 10 GΩ
Skúšobné napätie IEC 60512-4-1	500 V striedavého prúdu

Spracovanie

Teplota spájkovania JEDEC J-STD-020E	20 – 40 sekúnd pri 260 °C
MSL JEDEC J-STD-020E	1
Montáž	Pick and Place

Schválenia / zhoda

Súbor UL	E130314
Životné prostredie	V súlade s RoHS

Derivačný diagram

One27 uhlová konektorová lišta Položka č. 404-51032-51

ept One27 Federleiste gewinkelt 404 51032 51

ohnuté pod uhlom 90°, Prekrývanie kontaktov 1,5 mm, Počet 32, Technika pripájania SMT, Rozstup 1,27 mm, Úroveň výkonu 1

Pravouhlé

Horizontálne

SMT

Vysoká hustota

Odolný

Zobraziť viac informácií o produkte

One27 uhlová konektorová lišta Položka č. 404-51032-51 - Technické údaje

Základy

Počet kontaktov	32
Technológia pripojenia	SMT
Prevádzková teplota	-55 °C až +125 °C

Materiál

Izolačné teleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktný materiál	zliatina medi
Kontaktný poťah	Au cez PdNi cez Ni
Oblasť pripojenia	Sn nad Ni

Mechanické

Rozmer mriežky	1,27 mm
Vkladacia sila na kontakt	≤ 0,5 N
Ťahová sila na kontakt	≥ 0,1 N
Životnosť IEC 60512-9-1	Trieda kvality 1: 500 cyklov zapojenia
Koplanarita	≤ 0,1 mm
Oscilácia, sínusová IEC 60512-6-4	10 – 2000 Hz, 20 g
Rušenie kontaktov počas oscilácie, sínusové IEC 60512-2-5	≤ 1 µs
Ráz, polosinusový IEC 60512-6-3	50 g, 11 ms
Poruchy kontaktu počas nárazov, polosinusové IEC 60512-2-5	≤ 1 µs
Prekročenie bezpečnosti	0,9 mm
Prekrytie kontaktov	1,5 mm
Stredový posun	± 0,7 mm
Axiálny posun v spojenom stave (x/y)	± 0,4 mm
Uhlový posun pozdĺžnej osi	± 4°
Uhlový posun priečnej osi	± 2°

Elektrické

Prevádzkový prúd IEC 60512-5-2	1,4 A pri 20 °C (50-pólový)
Kontaktný odpor IEC 60512-2-1	≤ 25 mΩ
Vzduchová a plazivá vzdialenosť	min. 0,4 mm
Izolačný odpor IEC 60512-3-1	≥ 10 GΩ
Skúšobné napätie IEC 60512-4-1	500 V striedavého prúdu

Spracovanie

Teplota spájkovania JEDEC J-STD-020E	20 – 40 sekúnd pri 260 °C
MSL JEDEC J-STD-020E	1
Montáž	Pick and Place

Schválenia / zhoda

Súbor UL	E130314
Životné prostredie	V súlade s RoHS

Derivačný diagram

One27 uhlová konektorová lišta Položka č. 404-51040-51

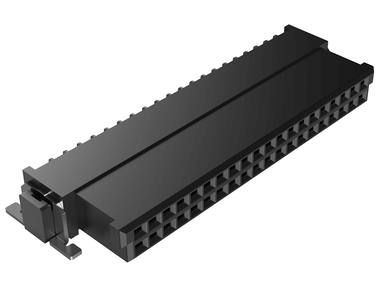

ept One27 Federleiste gewinkelt 404 51040 51

ohnuté pod uhlom 90°, Prekrývanie kontaktov 1,5 mm, Počet 40, Technika pripájania SMT, Rozstup 1,27 mm, Úroveň výkonu 1

Pravouhlé

Horizontálne

SMT

Vysoká hustota

Odolný

Zobraziť viac informácií o produkte

One27 uhlová konektorová lišta Položka č. 404-51040-51 - Technické údaje

Základy

Počet kontaktov	40
Technológia pripojenia	SMT
Prevádzková teplota	-55 °C až +125 °C

Materiál

Izolačné teleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktný materiál	zliatina medi
Kontaktný poťah	Au cez PdNi cez Ni
Oblasť pripojenia	Sn nad Ni

Mechanické

Rozmer mriežky	1,27 mm
Vkladacia sila na kontakt	≤ 0,5 N
Ťahová sila na kontakt	≥ 0,1 N
Životnosť IEC 60512-9-1	Trieda kvality 1: 500 cyklov zapojenia
Koplanarita	≤ 0,1 mm
Oscilácia, sínusová IEC 60512-6-4	10 – 2000 Hz, 20 g
Rušenie kontaktov počas oscilácie, sínusové IEC 60512-2-5	≤ 1 µs
Ráz, polosinusový IEC 60512-6-3	50 g, 11 ms
Poruchy kontaktu počas nárazov, polosinusové IEC 60512-2-5	≤ 1 µs
Prekročenie bezpečnosti	0,9 mm
Prekrytie kontaktov	1,5 mm
Stredový posun	± 0,7 mm
Axiálny posun v spojenom stave (x/y)	± 0,4 mm
Uhlový posun pozdĺžnej osi	± 4°
Uhlový posun priečnej osi	± 2°

Elektrické

Prevádzkový prúd IEC 60512-5-2	1,4 A pri 20 °C (50-pólový)
Kontaktný odpor IEC 60512-2-1	≤ 25 mΩ
Vzduchová a plazivá vzdialenosť	min. 0,4 mm
Izolačný odpor IEC 60512-3-1	≥ 10 GΩ
Skúšobné napätie IEC 60512-4-1	500 V striedavého prúdu

Spracovanie

Teplota spájkovania JEDEC J-STD-020E	20 – 40 sekúnd pri 260 °C
MSL JEDEC J-STD-020E	1
Montáž	Pick and Place

Schválenia / zhoda

Súbor UL	E130314
Životné prostredie	V súlade s RoHS

Derivačný diagram

One27 uhlová konektorová lišta Položka č. 404-51050-51

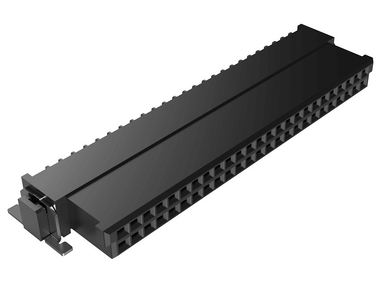

ept One27 Federleiste gewinkelt 404 51050 51

ohnuté pod uhlom 90°, Prekrývanie kontaktov 1,5 mm, Počet 50, Technika pripájania SMT, Rozstup 1,27 mm, Úroveň výkonu 1

Pravouhlé

Horizontálne

SMT

Vysoká hustota

Odolný

Zobraziť viac informácií o produkte

One27 uhlová konektorová lišta Položka č. 404-51050-51 - Technické údaje

Základy

Počet kontaktov	50
Technológia pripojenia	SMT
Prevádzková teplota	-55 °C až +125 °C

Materiál

Izolačné teleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktný materiál	zliatina medi
Kontaktný poťah	Au cez PdNi cez Ni
Oblasť pripojenia	Sn nad Ni

Mechanické

Rozmer mriežky	1,27 mm
Vkladacia sila na kontakt	≤ 0,5 N
Ťahová sila na kontakt	≥ 0,1 N
Životnosť IEC 60512-9-1	Trieda kvality 1: 500 cyklov zapojenia
Koplanarita	≤ 0,1 mm
Oscilácia, sínusová IEC 60512-6-4	10 – 2000 Hz, 20 g
Rušenie kontaktov počas oscilácie, sínusové IEC 60512-2-5	≤ 1 µs
Ráz, polosinusový IEC 60512-6-3	50 g, 11 ms
Poruchy kontaktu počas nárazov, polosinusové IEC 60512-2-5	≤ 1 µs
Prekročenie bezpečnosti	0,9 mm
Prekrytie kontaktov	1,5 mm
Stredový posun	± 0,7 mm
Axiálny posun v spojenom stave (x/y)	± 0,4 mm
Uhlový posun pozdĺžnej osi	± 4°
Uhlový posun priečnej osi	± 2°

Elektrické

Prevádzkový prúd IEC 60512-5-2	1,4 A pri 20 °C (50-pólový)
Kontaktný odpor IEC 60512-2-1	≤ 25 mΩ
Vzduchová a plazivá vzdialenosť	min. 0,4 mm
Izolačný odpor IEC 60512-3-1	≥ 10 GΩ
Skúšobné napätie IEC 60512-4-1	500 V striedavého prúdu

Spracovanie

Teplota spájkovania JEDEC J-STD-020E	20 – 40 sekúnd pri 260 °C
MSL JEDEC J-STD-020E	1
Montáž	Pick and Place

Schválenia / zhoda

Súbor UL	E130314
Životné prostredie	V súlade s RoHS

Derivačný diagram

One27 uhlová konektorová lišta Položka č. 404-51068-51

ept One27 Federleiste gewinkelt 404 51068 51

ohnuté pod uhlom 90°, Prekrývanie kontaktov 1,5 mm, Počet 68, Technika pripájania SMT, Rozstup 1,27 mm, Úroveň výkonu 1

Pravouhlé

Horizontálne

SMT

Vysoká hustota

Odolný

Zobraziť viac informácií o produkte

One27 uhlová konektorová lišta Položka č. 404-51068-51 - Technické údaje

Základy

Počet kontaktov	68
Technológia pripojenia	SMT
Prevádzková teplota	-55 °C až +125 °C

Materiál

Izolačné teleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktný materiál	zliatina medi
Kontaktný poťah	Au cez PdNi cez Ni
Oblasť pripojenia	Sn nad Ni

Mechanické

Rozmer mriežky	1,27 mm
Vkladacia sila na kontakt	≤ 0,5 N
Ťahová sila na kontakt	≥ 0,1 N
Životnosť IEC 60512-9-1	Trieda kvality 1: 500 cyklov zapojenia
Koplanarita	≤ 0,1 mm
Oscilácia, sínusová IEC 60512-6-4	10 – 2000 Hz, 20 g
Rušenie kontaktov počas oscilácie, sínusové IEC 60512-2-5	≤ 1 µs
Ráz, polosinusový IEC 60512-6-3	50 g, 11 ms
Poruchy kontaktu počas nárazov, polosinusové IEC 60512-2-5	≤ 1 µs
Prekročenie bezpečnosti	0,9 mm
Prekrytie kontaktov	1,5 mm
Stredový posun	± 0,7 mm
Axiálny posun v spojenom stave (x/y)	± 0,4 mm
Uhlový posun pozdĺžnej osi	± 4°
Uhlový posun priečnej osi	± 2°

Elektrické

Prevádzkový prúd IEC 60512-5-2	1,4 A pri 20 °C (50-pólový)
Kontaktný odpor IEC 60512-2-1	≤ 25 mΩ
Vzduchová a plazivá vzdialenosť	min. 0,4 mm
Izolačný odpor IEC 60512-3-1	≥ 10 GΩ
Skúšobné napätie IEC 60512-4-1	500 V striedavého prúdu

Spracovanie

Teplota spájkovania JEDEC J-STD-020E	20 – 40 sekúnd pri 260 °C
MSL JEDEC J-STD-020E	1
Montáž	Pick and Place

Schválenia / zhoda

Súbor UL	E130314
Životné prostredie	V súlade s RoHS

Derivačný diagram

One27 uhlová konektorová lišta Položka č. 404-51080-51

ept One27 Federleiste gewinkelt 404 51080 51

ohnuté pod uhlom 90°, Prekrývanie kontaktov 1,5 mm, Počet 80, Technika pripájania SMT, Rozstup 1,27 mm, Úroveň výkonu 1

Pravouhlé

Horizontálne

SMT

Vysoká hustota

Odolný

Zobraziť viac informácií o produkte

One27 uhlová konektorová lišta Položka č. 404-51080-51 - Technické údaje

Základy

Počet kontaktov	80
Technológia pripojenia	SMT
Prevádzková teplota	-55 °C až +125 °C

Materiál

Izolačné teleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktný materiál	zliatina medi
Kontaktný poťah	Au cez PdNi cez Ni
Oblasť pripojenia	Sn nad Ni

Mechanické

Rozmer mriežky	1,27 mm
Vkladacia sila na kontakt	≤ 0,5 N
Ťahová sila na kontakt	≥ 0,1 N
Životnosť IEC 60512-9-1	Trieda kvality 1: 500 cyklov zapojenia
Koplanarita	≤ 0,1 mm
Oscilácia, sínusová IEC 60512-6-4	10 – 2000 Hz, 20 g
Rušenie kontaktov počas oscilácie, sínusové IEC 60512-2-5	≤ 1 µs
Ráz, polosinusový IEC 60512-6-3	50 g, 11 ms
Poruchy kontaktu počas nárazov, polosinusové IEC 60512-2-5	≤ 1 µs
Prekročenie bezpečnosti	0,9 mm
Prekrytie kontaktov	1,5 mm
Stredový posun	± 0,7 mm
Axiálny posun v spojenom stave (x/y)	± 0,4 mm
Uhlový posun pozdĺžnej osi	± 4°
Uhlový posun priečnej osi	± 2°

Elektrické

Prevádzkový prúd IEC 60512-5-2	1,4 A pri 20 °C (50-pólový)
Kontaktný odpor IEC 60512-2-1	≤ 25 mΩ
Vzduchová a plazivá vzdialenosť	min. 0,4 mm
Izolačný odpor IEC 60512-3-1	≥ 10 GΩ
Skúšobné napätie IEC 60512-4-1	500 V striedavého prúdu

Spracovanie

Teplota spájkovania JEDEC J-STD-020E	20 – 40 sekúnd pri 260 °C
MSL JEDEC J-STD-020E	1
Montáž	Pick and Place

Schválenia / zhoda

Súbor UL	E130314
Životné prostredie	V súlade s RoHS

Derivačný diagram

Uhlová lišta na nože

One27 uhlová zásuvka Položka č. 403-51016-51

ept One27 Messerleiste gewinkelt 403 51016 51

ohnuté pod uhlom 90°, Prekrývanie kontaktov 1,5 mm, Počet 16, Technika pripájania SMT, Rozstup 1,27 mm, Úroveň výkonu 1

Pravouhlé

Horizontálne

SMT

Vysoká hustota

Odolný

Zobraziť viac informácií o produkte

One27 uhlová zásuvka Položka č. 403-51016-51 - Technické údaje

Základy

Počet kontaktov	16
Technológia pripojenia	SMT
Prevádzková teplota	-55 °C až +125 °C

Materiál

Izolačné teleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktný materiál	zliatina medi
Kontaktný poťah	Au cez NiP cez Ni
Oblasť pripojenia	Sn nad Ni

Mechanické

Rozmer mriežky	1,27 mm
Vkladacia sila na kontakt	≤ 0,5 N
Ťahová sila na kontakt	≥ 0,1 N
Životnosť IEC 60512-9-1	Trieda kvality 1: 500 cyklov zapojenia
Koplanarita	≤ 0,1 mm
Oscilácia, sínusová IEC 60512-6-4	10 – 2000 Hz, 20 g
Rušenie kontaktov počas oscilácie, sínusové IEC 60512-2-5	≤ 1 µs
Ráz, polosinusový IEC 60512-6-3	50 g, 11 ms
Poruchy kontaktu počas nárazov, polosinusové IEC 60512-2-5	≤ 1 µs
Prekročenie bezpečnosti	0,9 mm
Prekrytie kontaktov	1,5 mm
Stredový posun	± 0,7 mm
Axiálny posun v spojenom stave (x/y)	± 0,4 mm
Uhlový posun pozdĺžnej osi	± 4°
Uhlový posun priečnej osi	± 2°

Elektrické

Prevádzkový prúd IEC 60512-5-2	1,4 A pri 20 °C (50-pólový)
Kontaktný odpor IEC 60512-2-1	≤ 25 mΩ
Vzduchová a plazivá vzdialenosť	min. 0,4 mm
Izolačný odpor IEC 60512-3-1	≥ 10 GΩ
Skúšobné napätie IEC 60512-4-1	500 V striedavého prúdu

Spracovanie

Teplota spájkovania JEDEC J-STD-020E	20 – 40 sekúnd pri 260 °C
MSL JEDEC J-STD-020E	1
Montáž	Pick and Place

Schválenia / zhoda

Súbor UL	E130314
Životné prostredie	V súlade s RoHS

Derivačný diagram

One27 uhlová zásuvka Položka č. 403-51020-51

ept One27 Messerleiste gewinkelt 403 51020 51

ohnuté pod uhlom 90°, Prekrývanie kontaktov 1,5 mm, Počet 20, Technika pripájania SMT, Rozstup 1,27 mm, Úroveň výkonu 1

Pravouhlé

Horizontálne

SMT

Vysoká hustota

Odolný

Zobraziť viac informácií o produkte

One27 uhlová zásuvka Položka č. 403-51020-51 - Technické údaje

Základy

Počet kontaktov	20
Technológia pripojenia	SMT
Prevádzková teplota	-55 °C až +125 °C

Materiál

Izolačné teleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktný materiál	zliatina medi
Kontaktný poťah	Au cez NiP cez Ni
Oblasť pripojenia	Sn nad Ni

Mechanické

Rozmer mriežky	1,27 mm
Vkladacia sila na kontakt	≤ 0,5 N
Ťahová sila na kontakt	≥ 0,1 N
Životnosť IEC 60512-9-1	Trieda kvality 1: 500 cyklov zapojenia
Koplanarita	≤ 0,1 mm
Oscilácia, sínusová IEC 60512-6-4	10 – 2000 Hz, 20 g
Rušenie kontaktov počas oscilácie, sínusové IEC 60512-2-5	≤ 1 µs
Ráz, polosinusový IEC 60512-6-3	50 g, 11 ms
Poruchy kontaktu počas nárazov, polosinusové IEC 60512-2-5	≤ 1 µs
Prekročenie bezpečnosti	0,9 mm
Prekrytie kontaktov	1,5 mm
Stredový posun	± 0,7 mm
Axiálny posun v spojenom stave (x/y)	± 0,4 mm
Uhlový posun pozdĺžnej osi	± 4°
Uhlový posun priečnej osi	± 2°

Elektrické

Prevádzkový prúd IEC 60512-5-2	1,4 A pri 20 °C (50-pólový)
Kontaktný odpor IEC 60512-2-1	≤ 25 mΩ
Vzduchová a plazivá vzdialenosť	min. 0,4 mm
Izolačný odpor IEC 60512-3-1	≥ 10 GΩ
Skúšobné napätie IEC 60512-4-1	500 V striedavého prúdu

Spracovanie

Teplota spájkovania JEDEC J-STD-020E	20 – 40 sekúnd pri 260 °C
MSL JEDEC J-STD-020E	1
Montáž	Pick and Place

Schválenia / zhoda

Súbor UL	E130314
Životné prostredie	V súlade s RoHS

Derivačný diagram

One27 uhlová zásuvka Položka č. 403-51026-51

ept One27 Messerleiste gewinkelt 403 51026 51

ohnuté pod uhlom 90°, Prekrývanie kontaktov 1,5 mm, Počet 26, Technika pripájania SMT, Rozstup 1,27 mm, Úroveň výkonu 1

Pravouhlé

Horizontálne

SMT

Vysoká hustota

Odolný

Zobraziť viac informácií o produkte

One27 uhlová zásuvka Položka č. 403-51026-51 - Technické údaje

Základy

Počet kontaktov	26
Technológia pripojenia	SMT
Prevádzková teplota	-55 °C až +125 °C

Materiál

Izolačné teleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktný materiál	zliatina medi
Kontaktný poťah	Au cez NiP cez Ni
Oblasť pripojenia	Sn nad Ni

Mechanické

Rozmer mriežky	1,27 mm
Vkladacia sila na kontakt	≤ 0,5 N
Ťahová sila na kontakt	≥ 0,1 N
Životnosť IEC 60512-9-1	Trieda kvality 1: 500 cyklov zapojenia
Koplanarita	≤ 0,1 mm
Oscilácia, sínusová IEC 60512-6-4	10 – 2000 Hz, 20 g
Rušenie kontaktov počas oscilácie, sínusové IEC 60512-2-5	≤ 1 µs
Ráz, polosinusový IEC 60512-6-3	50 g, 11 ms
Poruchy kontaktu počas nárazov, polosinusové IEC 60512-2-5	≤ 1 µs
Prekročenie bezpečnosti	0,9 mm
Prekrytie kontaktov	1,5 mm
Stredový posun	± 0,7 mm
Axiálny posun v spojenom stave (x/y)	± 0,4 mm
Uhlový posun pozdĺžnej osi	± 4°
Uhlový posun priečnej osi	± 2°

Elektrické

Prevádzkový prúd IEC 60512-5-2	1,4 A pri 20 °C (50-pólový)
Kontaktný odpor IEC 60512-2-1	≤ 25 mΩ
Vzduchová a plazivá vzdialenosť	min. 0,4 mm
Izolačný odpor IEC 60512-3-1	≥ 10 GΩ
Skúšobné napätie IEC 60512-4-1	500 V striedavého prúdu

Spracovanie

Teplota spájkovania JEDEC J-STD-020E	20 – 40 sekúnd pri 260 °C
MSL JEDEC J-STD-020E	1
Montáž	Pick and Place

Schválenia / zhoda

Súbor UL	E130314
Životné prostredie	V súlade s RoHS

Derivačný diagram

One27 uhlová zásuvka Položka č. 403-51032-51

ept One27 Messerleiste gewinkelt 403 51032 51

ohnuté pod uhlom 90°, Prekrývanie kontaktov 1,5 mm, Počet 32, Technika pripájania SMT, Rozstup 1,27 mm, Úroveň výkonu 1

Pravouhlé

Horizontálne

SMT

Vysoká hustota

Odolný

Zobraziť viac informácií o produkte

One27 uhlová zásuvka Položka č. 403-51032-51 - Technické údaje

Základy

Počet kontaktov	32
Technológia pripojenia	SMT
Prevádzková teplota	-55 °C až +125 °C

Materiál

Izolačné teleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktný materiál	zliatina medi
Kontaktný poťah	Au cez NiP cez Ni
Oblasť pripojenia	Sn nad Ni

Mechanické

Rozmer mriežky	1,27 mm
Vkladacia sila na kontakt	≤ 0,5 N
Ťahová sila na kontakt	≥ 0,1 N
Životnosť IEC 60512-9-1	Trieda kvality 1: 500 cyklov zapojenia
Koplanarita	≤ 0,1 mm
Oscilácia, sínusová IEC 60512-6-4	10 – 2000 Hz, 20 g
Rušenie kontaktov počas oscilácie, sínusové IEC 60512-2-5	≤ 1 µs
Ráz, polosinusový IEC 60512-6-3	50 g, 11 ms
Poruchy kontaktu počas nárazov, polosinusové IEC 60512-2-5	≤ 1 µs
Prekročenie bezpečnosti	0,9 mm
Prekrytie kontaktov	1,5 mm
Stredový posun	± 0,7 mm
Axiálny posun v spojenom stave (x/y)	± 0,4 mm
Uhlový posun pozdĺžnej osi	± 4°
Uhlový posun priečnej osi	± 2°

Elektrické

Prevádzkový prúd IEC 60512-5-2	1,4 A pri 20 °C (50-pólový)
Kontaktný odpor IEC 60512-2-1	≤ 25 mΩ
Vzduchová a plazivá vzdialenosť	min. 0,4 mm
Izolačný odpor IEC 60512-3-1	≥ 10 GΩ
Skúšobné napätie IEC 60512-4-1	500 V striedavého prúdu

Spracovanie

Teplota spájkovania JEDEC J-STD-020E	20 – 40 sekúnd pri 260 °C
MSL JEDEC J-STD-020E	1
Montáž	Pick and Place

Schválenia / zhoda

Súbor UL	E130314
Životné prostredie	V súlade s RoHS

Derivačný diagram

One27 uhlová zásuvka Položka č. 403-51040-51

ept One27 Messerleiste gewinkelt 403 51040 51

ohnuté pod uhlom 90°, Prekrývanie kontaktov 1,5 mm, Počet 40, Technika pripájania SMT, Rozstup 1,27 mm, Úroveň výkonu 1

Pravouhlé

Horizontálne

SMT

Vysoká hustota

Odolný

Zobraziť viac informácií o produkte

One27 uhlová zásuvka Položka č. 403-51040-51 - Technické údaje

Základy

Počet kontaktov	40
Technológia pripojenia	SMT
Prevádzková teplota	-55 °C až +125 °C

Materiál

Izolačné teleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktný materiál	zliatina medi
Kontaktný poťah	Au cez NiP cez Ni
Oblasť pripojenia	Sn nad Ni

Mechanické

Rozmer mriežky	1,27 mm
Vkladacia sila na kontakt	≤ 0,5 N
Ťahová sila na kontakt	≥ 0,1 N
Životnosť IEC 60512-9-1	Trieda kvality 1: 500 cyklov zapojenia
Koplanarita	≤ 0,1 mm
Oscilácia, sínusová IEC 60512-6-4	10 – 2000 Hz, 20 g
Rušenie kontaktov počas oscilácie, sínusové IEC 60512-2-5	≤ 1 µs
Ráz, polosinusový IEC 60512-6-3	50 g, 11 ms
Poruchy kontaktu počas nárazov, polosinusové IEC 60512-2-5	≤ 1 µs
Prekročenie bezpečnosti	0,9 mm
Prekrytie kontaktov	1,5 mm
Stredový posun	± 0,7 mm
Axiálny posun v spojenom stave (x/y)	± 0,4 mm
Uhlový posun pozdĺžnej osi	± 4°
Uhlový posun priečnej osi	± 2°

Elektrické

Prevádzkový prúd IEC 60512-5-2	1,4 A pri 20 °C (50-pólový)
Kontaktný odpor IEC 60512-2-1	≤ 25 mΩ
Vzduchová a plazivá vzdialenosť	min. 0,4 mm
Izolačný odpor IEC 60512-3-1	≥ 10 GΩ
Skúšobné napätie IEC 60512-4-1	500 V striedavého prúdu

Spracovanie

Teplota spájkovania JEDEC J-STD-020E	20 – 40 sekúnd pri 260 °C
MSL JEDEC J-STD-020E	1
Montáž	Pick and Place

Schválenia / zhoda

Súbor UL	E130314
Životné prostredie	V súlade s RoHS

Derivačný diagram

One27 uhlová zásuvka Položka č. 403-51050-51

ept One27 Messerleiste gewinkelt 403 51050 51

ohnuté pod uhlom 90°, Prekrývanie kontaktov 1,5 mm, Počet 50, Technika pripájania SMT, Rozstup 1,27 mm, Úroveň výkonu 1

Pravouhlé

Horizontálne

SMT

Vysoká hustota

Odolný

Zobraziť viac informácií o produkte

One27 uhlová zásuvka Položka č. 403-51050-51 - Technické údaje

Základy

Počet kontaktov	50
Technológia pripojenia	SMT
Prevádzková teplota	-55 °C až +125 °C

Materiál

Izolačné teleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktný materiál	zliatina medi
Kontaktný poťah	Au cez NiP cez Ni
Oblasť pripojenia	Sn nad Ni

Mechanické

Rozmer mriežky	1,27 mm
Vkladacia sila na kontakt	≤ 0,5 N
Ťahová sila na kontakt	≥ 0,1 N
Životnosť IEC 60512-9-1	Trieda kvality 1: 500 cyklov zapojenia
Koplanarita	≤ 0,1 mm
Oscilácia, sínusová IEC 60512-6-4	10 – 2000 Hz, 20 g
Rušenie kontaktov počas oscilácie, sínusové IEC 60512-2-5	≤ 1 µs
Ráz, polosinusový IEC 60512-6-3	50 g, 11 ms
Poruchy kontaktu počas nárazov, polosinusové IEC 60512-2-5	≤ 1 µs
Prekročenie bezpečnosti	0,9 mm
Prekrytie kontaktov	1,5 mm
Stredový posun	± 0,7 mm
Axiálny posun v spojenom stave (x/y)	± 0,4 mm
Uhlový posun pozdĺžnej osi	± 4°
Uhlový posun priečnej osi	± 2°

Elektrické

Prevádzkový prúd IEC 60512-5-2	1,4 A pri 20 °C (50-pólový)
Kontaktný odpor IEC 60512-2-1	≤ 25 mΩ
Vzduchová a plazivá vzdialenosť	min. 0,4 mm
Izolačný odpor IEC 60512-3-1	≥ 10 GΩ
Skúšobné napätie IEC 60512-4-1	500 V striedavého prúdu

Spracovanie

Teplota spájkovania JEDEC J-STD-020E	20 – 40 sekúnd pri 260 °C
MSL JEDEC J-STD-020E	1
Montáž	Pick and Place

Schválenia / zhoda

Súbor UL	E130314
Životné prostredie	V súlade s RoHS

Derivačný diagram

One27 uhlová zásuvka Položka č. 403-51068-51

ept One27 Messerleiste gewinkelt 403 51068 51

ohnuté pod uhlom 90°, Prekrývanie kontaktov 1,5 mm, Počet 68, Technika pripájania SMT, Rozstup 1,27 mm, Úroveň výkonu 1

Pravouhlé

Horizontálne

SMT

Vysoká hustota

Odolný

Zobraziť viac informácií o produkte

One27 uhlová zásuvka Položka č. 403-51068-51 - Technické údaje

Základy

Počet kontaktov	68
Technológia pripojenia	SMT
Prevádzková teplota	-55 °C až +125 °C

Materiál

Izolačné teleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktný materiál	zliatina medi
Kontaktný poťah	Au cez NiP cez Ni
Oblasť pripojenia	Sn nad Ni

Mechanické

Rozmer mriežky	1,27 mm
Vkladacia sila na kontakt	≤ 0,5 N
Ťahová sila na kontakt	≥ 0,1 N
Životnosť IEC 60512-9-1	Trieda kvality 1: 500 cyklov zapojenia
Koplanarita	≤ 0,1 mm
Oscilácia, sínusová IEC 60512-6-4	10 – 2000 Hz, 20 g
Rušenie kontaktov počas oscilácie, sínusové IEC 60512-2-5	≤ 1 µs
Ráz, polosinusový IEC 60512-6-3	50 g, 11 ms
Poruchy kontaktu počas nárazov, polosinusové IEC 60512-2-5	≤ 1 µs
Prekročenie bezpečnosti	0,9 mm
Prekrytie kontaktov	1,5 mm
Stredový posun	± 0,7 mm
Axiálny posun v spojenom stave (x/y)	± 0,4 mm
Uhlový posun pozdĺžnej osi	± 4°
Uhlový posun priečnej osi	± 2°

Elektrické

Prevádzkový prúd IEC 60512-5-2	1,4 A pri 20 °C (50-pólový)
Kontaktný odpor IEC 60512-2-1	≤ 25 mΩ
Vzduchová a plazivá vzdialenosť	min. 0,4 mm
Izolačný odpor IEC 60512-3-1	≥ 10 GΩ
Skúšobné napätie IEC 60512-4-1	500 V striedavého prúdu

Spracovanie

Teplota spájkovania JEDEC J-STD-020E	20 – 40 sekúnd pri 260 °C
MSL JEDEC J-STD-020E	1
Montáž	Pick and Place

Schválenia / zhoda

Súbor UL	E130314
Životné prostredie	V súlade s RoHS

Derivačný diagram

One27 uhlová zásuvka Položka č. 403-51080-51

ept One27 Messerleiste gewinkelt 403 51080 51

ohnuté pod uhlom 90°, Prekrývanie kontaktov 1,5 mm, Počet 80, Technika pripájania SMT, Rozstup 1,27 mm, Úroveň výkonu 1

Pravouhlé

Horizontálne

SMT

Vysoká hustota

Odolný

Zobraziť viac informácií o produkte

One27 uhlová zásuvka Položka č. 403-51080-51 - Technické údaje

Základy

Počet kontaktov	80
Technológia pripojenia	SMT
Prevádzková teplota	-55 °C až +125 °C

Materiál

Izolačné teleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktný materiál	zliatina medi
Kontaktný poťah	Au cez NiP cez Ni
Oblasť pripojenia	Sn nad Ni

Mechanické

Rozmer mriežky	1,27 mm
Vkladacia sila na kontakt	≤ 0,5 N
Ťahová sila na kontakt	≥ 0,1 N
Životnosť IEC 60512-9-1	Trieda kvality 1: 500 cyklov zapojenia
Koplanarita	≤ 0,1 mm
Oscilácia, sínusová IEC 60512-6-4	10 – 2000 Hz, 20 g
Rušenie kontaktov počas oscilácie, sínusové IEC 60512-2-5	≤ 1 µs
Ráz, polosinusový IEC 60512-6-3	50 g, 11 ms
Poruchy kontaktu počas nárazov, polosinusové IEC 60512-2-5	≤ 1 µs
Prekročenie bezpečnosti	0,9 mm
Prekrytie kontaktov	1,5 mm
Stredový posun	± 0,7 mm
Axiálny posun v spojenom stave (x/y)	± 0,4 mm
Uhlový posun pozdĺžnej osi	± 4°
Uhlový posun priečnej osi	± 2°

Elektrické

Prevádzkový prúd IEC 60512-5-2	1,4 A pri 20 °C (50-pólový)
Kontaktný odpor IEC 60512-2-1	≤ 25 mΩ
Vzduchová a plazivá vzdialenosť	min. 0,4 mm
Izolačný odpor IEC 60512-3-1	≥ 10 GΩ
Skúšobné napätie IEC 60512-4-1	500 V striedavého prúdu

Spracovanie

Teplota spájkovania JEDEC J-STD-020E	20 – 40 sekúnd pri 260 °C
MSL JEDEC J-STD-020E	1
Montáž	Pick and Place

Schválenia / zhoda

Súbor UL	E130314
Životné prostredie	V súlade s RoHS

Derivačný diagram

One27 uhlová zásuvka Položka č. 403-51012-51

ept One27 Messerleiste gewinkelt 403 51012 51

ohnuté pod uhlom 90°, Prekrývanie kontaktov 1,5 mm, Počet 12, Technika pripájania SMT, Rozstup 1,27 mm, Úroveň výkonu 1

Pravouhlé

Horizontálne

SMT

Vysoká hustota

Odolný

Zobraziť viac informácií o produkte

One27 uhlová zásuvka Položka č. 403-51012-51 - Technické údaje

Základy

Počet kontaktov	12
Technológia pripojenia	SMT
Prevádzková teplota	-55 °C až +125 °C

Materiál

Izolačné teleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktný materiál	zliatina medi
Kontaktný poťah	Au cez NiP cez Ni
Oblasť pripojenia	Sn nad Ni

Mechanické

Rozmer mriežky	1,27 mm
Vkladacia sila na kontakt	≤ 0,5 N
Ťahová sila na kontakt	≥ 0,1 N
Životnosť IEC 60512-9-1	Trieda kvality 1: 500 cyklov zapojenia
Koplanarita	≤ 0,1 mm
Oscilácia, sínusová IEC 60512-6-4	10 – 2000 Hz, 20 g
Rušenie kontaktov počas oscilácie, sínusové IEC 60512-2-5	≤ 1 µs
Ráz, polosinusový IEC 60512-6-3	50 g, 11 ms
Poruchy kontaktu počas nárazov, polosinusové IEC 60512-2-5	≤ 1 µs
Prekročenie bezpečnosti	0,9 mm
Prekrytie kontaktov	1,5 mm
Stredový posun	± 0,7 mm
Axiálny posun v spojenom stave (x/y)	± 0,4 mm
Uhlový posun pozdĺžnej osi	± 4°
Uhlový posun priečnej osi	± 2°

Elektrické

Prevádzkový prúd IEC 60512-5-2	1,4 A pri 20 °C (50-pólový)
Kontaktný odpor IEC 60512-2-1	≤ 25 mΩ
Vzduchová a plazivá vzdialenosť	min. 0,4 mm
Izolačný odpor IEC 60512-3-1	≥ 10 GΩ
Skúšobné napätie IEC 60512-4-1	500 V striedavého prúdu

Spracovanie

Teplota spájkovania JEDEC J-STD-020E	20 – 40 sekúnd pri 260 °C
MSL JEDEC J-STD-020E	1
Montáž	Pick and Place

Schválenia / zhoda

Súbor UL	E130314
Životné prostredie	V súlade s RoHS

Derivačný diagram

IDC konektor

One27 konektor IDC Položka č. 404-59012-61

One27 Federleiste IDC Neu Foto

pre pripojenie IDC pomocou plochého kábla AWG 30/7, Prekrývanie kontaktov 1,5 mm, Počet kolíkov 12 v rozteči 1,27 mm, Ploché káble s mriežkou 0,635 mm, Úroveň výkonu 1, IDC konektor je určený na použitie pri výrobe káblov. Je potrebné dodržiavať pokyny na spracovanie.

Kábel na dosku

Vysoká hustota

Odolný

Zobraziť viac informácií o produkte

One27 konektor IDC Položka č. 404-59012-61 - Technické údaje

Základy

Počet kontaktov	12
Technológia pripojenia	SMT
Prevádzková teplota	-55 °C až +125 °C (v závislosti od použitého typu kábla)

Materiál

Izolačné teleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktný materiál	zliatina medi
Kontaktný poťah	Au cez PdNi cez Ni
Oblasť pripojenia	Sn nad Ni

Mechanické

Rozmer mriežky	1,27 mm
Vkladacia sila na kontakt	≤ 0,5 N
Ťahová sila na kontakt	≥ 0,1 N
Životnosť IEC 60512-9-1	Trieda kvality 1: 500 cyklov zapojenia
Oscilácia, sínusová IEC 60512-6-4	10 – 2000 Hz, 20 g
Rušenie kontaktov počas oscilácie, sínusové IEC 60512-2-5	≤ 1 µs
Ráz, polosinusový IEC 60512-6-3	50 g, 11 ms
Poruchy kontaktu počas nárazov, polosinusové IEC 60512-2-5	≤ 1 µs
Prekročenie bezpečnosti	0,9 mm
Prekrytie kontaktov	1,5 mm
Stredový posun	± 0,7 mm
Axiálny posun v spojenom stave (x/y)	± 0,4 mm
Uhlový posun pozdĺžnej osi	± 4°
Uhlový posun priečnej osi	± 2°

Elektrické

Kontaktný odpor IEC 60512-2-1	≤ 25 mΩ Západka --> Meradlo ≤ 10 mΩ IDC --> Kábel
Vzduchová a plazivá vzdialenosť	min. 0,4 mm
Izolačný odpor IEC 60512-3-1	≥ 10 GΩ
Skúšobné napätie IEC 60512-4-1	500 V striedavého prúdu

Schválenia / zhoda

Súbor UL	E130314
Životné prostredie	V súlade s RoHS

Derivačný diagram

One27 konektor IDC Položka č. 404-59016-61

One27 Federleiste IDC Neu Foto

pre pripojenie IDC pomocou plochého kábla AWG 30/7, Prekrývanie kontaktov 1,5 mm, Počet kolíkov 16 v rozteči 1,27 mm, Ploché káble s mriežkou 0,635 mm, Úroveň výkonu 1, IDC konektor je určený na použitie pri výrobe káblov. Je potrebné dodržiavať pokyny na spracovanie.

Kábel na dosku

Vysoká hustota

Odolný

Zobraziť viac informácií o produkte

One27 konektor IDC Položka č. 404-59016-61 - Technické údaje

Základy

Počet kontaktov	16
Technológia pripojenia	SMT
Prevádzková teplota	-55 °C až +125 °C (v závislosti od použitého typu kábla)

Materiál

Izolačné teleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktný materiál	zliatina medi
Kontaktný poťah	Au cez PdNi cez Ni
Oblasť pripojenia	Sn nad Ni

Mechanické

Rozmer mriežky	1,27 mm
Vkladacia sila na kontakt	≤ 0,5 N
Ťahová sila na kontakt	≥ 0,1 N
Životnosť IEC 60512-9-1	Trieda kvality 1: 500 cyklov zapojenia
Oscilácia, sínusová IEC 60512-6-4	10 – 2000 Hz, 20 g
Rušenie kontaktov počas oscilácie, sínusové IEC 60512-2-5	≤ 1 µs
Ráz, polosinusový IEC 60512-6-3	50 g, 11 ms
Poruchy kontaktu počas nárazov, polosinusové IEC 60512-2-5	≤ 1 µs
Prekročenie bezpečnosti	0,9 mm
Prekrytie kontaktov	1,5 mm
Stredový posun	± 0,7 mm
Axiálny posun v spojenom stave (x/y)	± 0,4 mm
Uhlový posun pozdĺžnej osi	± 4°
Uhlový posun priečnej osi	± 2°

Elektrické

Kontaktný odpor IEC 60512-2-1	≤ 25 mΩ Západka --> Meradlo ≤ 10 mΩ IDC --> Kábel
Vzduchová a plazivá vzdialenosť	min. 0,4 mm
Izolačný odpor IEC 60512-3-1	≥ 10 GΩ
Skúšobné napätie IEC 60512-4-1	500 V striedavého prúdu

Schválenia / zhoda

Súbor UL	E130314
Životné prostredie	V súlade s RoHS

Derivačný diagram

One27 konektor IDC Položka č. 404-59020-61

One27 Federleiste IDC Neu Foto

pre pripojenie IDC pomocou plochého kábla AWG 30/7, Prekrývanie kontaktov 1,5 mm, Počet kolíkov 20 v rozteči 1,27 mm, Ploché káble s mriežkou 0,635 mm, Úroveň výkonu 1, IDC konektor je určený na použitie pri výrobe káblov. Je potrebné dodržiavať pokyny na spracovanie.

Kábel na dosku

Vysoká hustota

Odolný

Zobraziť viac informácií o produkte

One27 konektor IDC Položka č. 404-59020-61 - Technické údaje

Základy

Počet kontaktov	20
Technológia pripojenia	SMT
Prevádzková teplota	-55 °C až +125 °C (v závislosti od použitého typu kábla)

Materiál

Izolačné teleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktný materiál	zliatina medi
Kontaktný poťah	Au cez PdNi cez Ni
Oblasť pripojenia	Sn nad Ni

Mechanické

Rozmer mriežky	1,27 mm
Vkladacia sila na kontakt	≤ 0,5 N
Ťahová sila na kontakt	≥ 0,1 N
Životnosť IEC 60512-9-1	Trieda kvality 1: 500 cyklov zapojenia
Oscilácia, sínusová IEC 60512-6-4	10 – 2000 Hz, 20 g
Rušenie kontaktov počas oscilácie, sínusové IEC 60512-2-5	≤ 1 µs
Ráz, polosinusový IEC 60512-6-3	50 g, 11 ms
Poruchy kontaktu počas nárazov, polosinusové IEC 60512-2-5	≤ 1 µs
Prekročenie bezpečnosti	0,9 mm
Prekrytie kontaktov	1,5 mm
Stredový posun	± 0,7 mm
Axiálny posun v spojenom stave (x/y)	± 0,4 mm
Uhlový posun pozdĺžnej osi	± 4°
Uhlový posun priečnej osi	± 2°

Elektrické

Kontaktný odpor IEC 60512-2-1	≤ 25 mΩ Západka --> Meradlo ≤ 10 mΩ IDC --> Kábel
Vzduchová a plazivá vzdialenosť	min. 0,4 mm
Izolačný odpor IEC 60512-3-1	≥ 10 GΩ
Skúšobné napätie IEC 60512-4-1	500 V striedavého prúdu

Schválenia / zhoda

Súbor UL	E130314
Životné prostredie	V súlade s RoHS

Derivačný diagram

One27 konektor IDC Položka č. 404-59026-61

One27 Federleiste IDC Neu Foto

pre pripojenie IDC pomocou plochého kábla AWG 30/7, Prekrývanie kontaktov 1,5 mm, Počet kolíkov 26 v rozteči 1,27 mm, Ploché káble s mriežkou 0,635 mm, Úroveň výkonu 1, IDC konektor je určený na použitie pri výrobe káblov. Je potrebné dodržiavať pokyny na spracovanie.

Kábel na dosku

Vysoká hustota

Odolný

Zobraziť viac informácií o produkte

One27 konektor IDC Položka č. 404-59026-61 - Technické údaje

Základy

Počet kontaktov	26
Technológia pripojenia	SMT
Prevádzková teplota	-55 °C až +125 °C (v závislosti od použitého typu kábla)

Materiál

Izolačné teleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktný materiál	zliatina medi
Kontaktný poťah	Au cez PdNi cez Ni
Oblasť pripojenia	Sn nad Ni

Mechanické

Rozmer mriežky	1,27 mm
Vkladacia sila na kontakt	≤ 0,5 N
Ťahová sila na kontakt	≥ 0,1 N
Životnosť IEC 60512-9-1	Trieda kvality 1: 500 cyklov zapojenia
Oscilácia, sínusová IEC 60512-6-4	10 – 2000 Hz, 20 g
Rušenie kontaktov počas oscilácie, sínusové IEC 60512-2-5	≤ 1 µs
Ráz, polosinusový IEC 60512-6-3	50 g, 11 ms
Poruchy kontaktu počas nárazov, polosinusové IEC 60512-2-5	≤ 1 µs
Prekročenie bezpečnosti	0,9 mm
Prekrytie kontaktov	1,5 mm
Stredový posun	± 0,7 mm
Axiálny posun v spojenom stave (x/y)	± 0,4 mm
Uhlový posun pozdĺžnej osi	± 4°
Uhlový posun priečnej osi	± 2°

Elektrické

Kontaktný odpor IEC 60512-2-1	≤ 25 mΩ Západka --> Meradlo ≤ 10 mΩ IDC --> Kábel
Vzduchová a plazivá vzdialenosť	min. 0,4 mm
Izolačný odpor IEC 60512-3-1	≥ 10 GΩ
Skúšobné napätie IEC 60512-4-1	500 V striedavého prúdu

Schválenia / zhoda

Súbor UL	E130314
Životné prostredie	V súlade s RoHS

Derivačný diagram

One27 konektor IDC Položka č. 404-59032-61

One27 Federleiste IDC Neu Foto

pre pripojenie IDC pomocou plochého kábla AWG 30/7, Prekrývanie kontaktov 1,5 mm, Počet kolíkov 32 v rozteči 1,27 mm, Ploché káble s mriežkou 0,635 mm, Úroveň výkonu 1, IDC konektor je určený na použitie pri výrobe káblov. Je potrebné dodržiavať pokyny na spracovanie.

Kábel na dosku

Vysoká hustota

Odolný

Zobraziť viac informácií o produkte

One27 konektor IDC Položka č. 404-59032-61 - Technické údaje

Základy

Počet kontaktov	32
Technológia pripojenia	SMT
Prevádzková teplota	-55 °C až +125 °C (v závislosti od použitého typu kábla)

Materiál

Izolačné teleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktný materiál	zliatina medi
Kontaktný poťah	Au cez PdNi cez Ni
Oblasť pripojenia	Sn nad Ni

Mechanické

Rozmer mriežky	1,27 mm
Vkladacia sila na kontakt	≤ 0,5 N
Ťahová sila na kontakt	≥ 0,1 N
Životnosť IEC 60512-9-1	Trieda kvality 1: 500 cyklov zapojenia
Oscilácia, sínusová IEC 60512-6-4	10 – 2000 Hz, 20 g
Rušenie kontaktov počas oscilácie, sínusové IEC 60512-2-5	≤ 1 µs
Ráz, polosinusový IEC 60512-6-3	50 g, 11 ms
Poruchy kontaktu počas nárazov, polosinusové IEC 60512-2-5	≤ 1 µs
Prekročenie bezpečnosti	0,9 mm
Prekrytie kontaktov	1,5 mm
Stredový posun	± 0,7 mm
Axiálny posun v spojenom stave (x/y)	± 0,4 mm
Uhlový posun pozdĺžnej osi	± 4°
Uhlový posun priečnej osi	± 2°

Elektrické

Kontaktný odpor IEC 60512-2-1	≤ 25 mΩ Západka --> Meradlo ≤ 10 mΩ IDC --> Kábel
Vzduchová a plazivá vzdialenosť	min. 0,4 mm
Izolačný odpor IEC 60512-3-1	≥ 10 GΩ
Skúšobné napätie IEC 60512-4-1	500 V striedavého prúdu

Schválenia / zhoda

Súbor UL	E130314
Životné prostredie	V súlade s RoHS

Derivačný diagram

One27 konektor IDC Položka č. 404-59040-61

One27 Federleiste IDC Neu Foto

pre pripojenie IDC pomocou plochého kábla AWG 30/7, Prekrývanie kontaktov 1,5 mm, Počet kolíkov 40 v rozteči 1,27 mm, Ploché káble s mriežkou 0,635 mm, Úroveň výkonu 1, IDC konektor je určený na použitie pri výrobe káblov. Je potrebné dodržiavať pokyny na spracovanie.

Kábel na dosku

Vysoká hustota

Odolný

Zobraziť viac informácií o produkte

One27 konektor IDC Položka č. 404-59040-61 - Technické údaje

Základy

Počet kontaktov	40
Technológia pripojenia	SMT
Prevádzková teplota	-55 °C až +125 °C (v závislosti od použitého typu kábla)

Materiál

Izolačné teleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktný materiál	zliatina medi
Kontaktný poťah	Au cez PdNi cez Ni
Oblasť pripojenia	Sn nad Ni

Mechanické

Rozmer mriežky	1,27 mm
Vkladacia sila na kontakt	≤ 0,5 N
Ťahová sila na kontakt	≥ 0,1 N
Životnosť IEC 60512-9-1	Trieda kvality 1: 500 cyklov zapojenia
Oscilácia, sínusová IEC 60512-6-4	10 – 2000 Hz, 20 g
Rušenie kontaktov počas oscilácie, sínusové IEC 60512-2-5	≤ 1 µs
Ráz, polosinusový IEC 60512-6-3	50 g, 11 ms
Poruchy kontaktu počas nárazov, polosinusové IEC 60512-2-5	≤ 1 µs
Prekročenie bezpečnosti	0,9 mm
Prekrytie kontaktov	1,5 mm
Stredový posun	± 0,7 mm
Axiálny posun v spojenom stave (x/y)	± 0,4 mm
Uhlový posun pozdĺžnej osi	± 4°
Uhlový posun priečnej osi	± 2°

Elektrické

Kontaktný odpor IEC 60512-2-1	≤ 25 mΩ Západka --> Meradlo ≤ 10 mΩ IDC --> Kábel
Vzduchová a plazivá vzdialenosť	min. 0,4 mm
Izolačný odpor IEC 60512-3-1	≥ 10 GΩ
Skúšobné napätie IEC 60512-4-1	500 V striedavého prúdu

Schválenia / zhoda

Súbor UL	E130314
Životné prostredie	V súlade s RoHS

Derivačný diagram

One27 konektor IDC Položka č. 404-59050-61

One27 Federleiste IDC Neu Foto

pre pripojenie IDC pomocou plochého kábla AWG 30/7, Prekrývanie kontaktov 1,5 mm, Počet kolíkov 50 v rozteči 1,27 mm, Ploché káble s mriežkou 0,635 mm, Úroveň výkonu 1, IDC konektor je určený na použitie pri výrobe káblov. Je potrebné dodržiavať pokyny na spracovanie.

Kábel na dosku

Vysoká hustota

Odolný

Zobraziť viac informácií o produkte

One27 konektor IDC Položka č. 404-59050-61 - Technické údaje

Základy

Počet kontaktov	50
Technológia pripojenia	SMT
Prevádzková teplota	-55 °C až +125 °C (v závislosti od použitého typu kábla)

Materiál

Izolačné teleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktný materiál	zliatina medi
Kontaktný poťah	Au cez PdNi cez Ni
Oblasť pripojenia	Sn nad Ni

Mechanické

Rozmer mriežky	1,27 mm
Vkladacia sila na kontakt	≤ 0,5 N
Ťahová sila na kontakt	≥ 0,1 N
Životnosť IEC 60512-9-1	Trieda kvality 1: 500 cyklov zapojenia
Oscilácia, sínusová IEC 60512-6-4	10 – 2000 Hz, 20 g
Rušenie kontaktov počas oscilácie, sínusové IEC 60512-2-5	≤ 1 µs
Ráz, polosinusový IEC 60512-6-3	50 g, 11 ms
Poruchy kontaktu počas nárazov, polosinusové IEC 60512-2-5	≤ 1 µs
Prekročenie bezpečnosti	0,9 mm
Prekrytie kontaktov	1,5 mm
Stredový posun	± 0,7 mm
Axiálny posun v spojenom stave (x/y)	± 0,4 mm
Uhlový posun pozdĺžnej osi	± 4°
Uhlový posun priečnej osi	± 2°

Elektrické

Kontaktný odpor IEC 60512-2-1	≤ 25 mΩ Západka --> Meradlo ≤ 10 mΩ IDC --> Kábel
Vzduchová a plazivá vzdialenosť	min. 0,4 mm
Izolačný odpor IEC 60512-3-1	≥ 10 GΩ
Skúšobné napätie IEC 60512-4-1	500 V striedavého prúdu

Schválenia / zhoda

Súbor UL	E130314
Životné prostredie	V súlade s RoHS

Derivačný diagram

One27 konektor IDC Položka č. 404-59068-61

One27 Federleiste IDC Neu Foto

pre pripojenie IDC pomocou plochého kábla AWG 30/7, Prekrývanie kontaktov 1,5 mm, Počet kolíkov 68 v rozteči 1,27 mm, Ploché káble s mriežkou 0,635 mm, Úroveň výkonu 1, IDC konektor je určený na použitie pri výrobe káblov. Je potrebné dodržiavať pokyny na spracovanie.

Kábel na dosku

Vysoká hustota

Odolný

Zobraziť viac informácií o produkte

One27 konektor IDC Položka č. 404-59068-61 - Technické údaje

Základy

Počet kontaktov	68
Technológia pripojenia	SMT
Prevádzková teplota	-55 °C až +125 °C (v závislosti od použitého typu kábla)

Materiál

Izolačné teleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktný materiál	zliatina medi
Kontaktný poťah	Au cez PdNi cez Ni
Oblasť pripojenia	Sn nad Ni

Mechanické

Rozmer mriežky	1,27 mm
Vkladacia sila na kontakt	≤ 0,5 N
Ťahová sila na kontakt	≥ 0,1 N
Životnosť IEC 60512-9-1	Trieda kvality 1: 500 cyklov zapojenia
Oscilácia, sínusová IEC 60512-6-4	10 – 2000 Hz, 20 g
Rušenie kontaktov počas oscilácie, sínusové IEC 60512-2-5	≤ 1 µs
Ráz, polosinusový IEC 60512-6-3	50 g, 11 ms
Poruchy kontaktu počas nárazov, polosinusové IEC 60512-2-5	≤ 1 µs
Prekročenie bezpečnosti	0,9 mm
Prekrytie kontaktov	1,5 mm
Stredový posun	± 0,7 mm
Axiálny posun v spojenom stave (x/y)	± 0,4 mm
Uhlový posun pozdĺžnej osi	± 4°
Uhlový posun priečnej osi	± 2°

Elektrické

Kontaktný odpor IEC 60512-2-1	≤ 25 mΩ Západka --> Meradlo ≤ 10 mΩ IDC --> Kábel
Vzduchová a plazivá vzdialenosť	min. 0,4 mm
Izolačný odpor IEC 60512-3-1	≥ 10 GΩ
Skúšobné napätie IEC 60512-4-1	500 V striedavého prúdu

Schválenia / zhoda

Súbor UL	E130314
Životné prostredie	V súlade s RoHS

Derivačný diagram

One27 konektor IDC Položka č. 404-59080-61

One27 Federleiste IDC Neu Foto

pre pripojenie IDC pomocou plochého kábla AWG 30/7, Prekrývanie kontaktov 1,5 mm, Počet kolíkov 80 v rozteči 1,27 mm, Ploché káble s mriežkou 0,635 mm, Úroveň výkonu 1, IDC konektor je určený na použitie pri výrobe káblov. Je potrebné dodržiavať pokyny na spracovanie.

Kábel na dosku

Vysoká hustota

Odolný

Zobraziť viac informácií o produkte

One27 konektor IDC Položka č. 404-59080-61 - Technické údaje

Základy

Počet kontaktov	80
Technológia pripojenia	SMT
Prevádzková teplota	-55 °C až +125 °C (v závislosti od použitého typu kábla)

Materiál

Izolačné teleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktný materiál	zliatina medi
Kontaktný poťah	Au cez PdNi cez Ni
Oblasť pripojenia	Sn nad Ni

Mechanické

Rozmer mriežky	1,27 mm
Vkladacia sila na kontakt	≤ 0,5 N
Ťahová sila na kontakt	≥ 0,1 N
Životnosť IEC 60512-9-1	Trieda kvality 1: 500 cyklov zapojenia
Oscilácia, sínusová IEC 60512-6-4	10 – 2000 Hz, 20 g
Rušenie kontaktov počas oscilácie, sínusové IEC 60512-2-5	≤ 1 µs
Ráz, polosinusový IEC 60512-6-3	50 g, 11 ms
Poruchy kontaktu počas nárazov, polosinusové IEC 60512-2-5	≤ 1 µs
Prekročenie bezpečnosti	0,9 mm
Prekrytie kontaktov	1,5 mm
Stredový posun	± 0,7 mm
Axiálny posun v spojenom stave (x/y)	± 0,4 mm
Uhlový posun pozdĺžnej osi	± 4°
Uhlový posun priečnej osi	± 2°

Elektrické

Kontaktný odpor IEC 60512-2-1	≤ 25 mΩ Západka --> Meradlo ≤ 10 mΩ IDC --> Kábel
Vzduchová a plazivá vzdialenosť	min. 0,4 mm
Izolačný odpor IEC 60512-3-1	≥ 10 GΩ
Skúšobné napätie IEC 60512-4-1	500 V striedavého prúdu

Schválenia / zhoda

Súbor UL	E130314
Životné prostredie	V súlade s RoHS

Derivačný diagram

One27 Konfekcia káblov PVC Standard

One27 Konfekcia kábla 12-pinová 100 mm, varianta 120 Položka č. 404-6112-100-120-1

One27 Kabelkonfektion Konfektionsvariante 120 Foto

12 pinov, Prekrývanie kontaktov 1,5 mm, Plochý kábel AWG 30/7 s rozstupom 0,635 mm a dĺžkou 100 mm, Konfekcia pomocou techniky rezania a zalisovania (IDC), Typ kábla PVC: -30 °C až +105 °C (v kľude), farebný vodič na A1

Kábel na dosku

Vysoká hustota

Zobraziť viac informácií o produkte

One27 Konfekcia kábla 12-pinová 100 mm, varianta 120 Položka č. 404-6112-100-120-1 - Technické údaje

Základy

Počet kontaktov	12
Technológia pripojenia	SMT
Prevádzková teplota	-30 °C až +105 °C

Materiál

Izolačné teleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktný materiál	zliatina medi
Kontaktný poťah	Au cez PdNi cez Ni
Oblasť pripojenia	Sn nad Ni

Mechanické

Rozmer mriežky	1,27 mm
Vkladacia sila na kontakt	≤ 0,5 N
Ťahová sila na kontakt	≥ 0,1 N
Životnosť IEC 60512-9-1	Trieda kvality 1: 500 cyklov zapojenia
Prekročenie bezpečnosti	0,9 mm
Prekrytie kontaktov	1,5 mm
Stredový posun	± 0,7 mm
Axiálny posun v spojenom stave (x/y)	± 0,4 mm
Uhlový posun pozdĺžnej osi	± 4°
Uhlový posun priečnej osi	± 2°

Elektrické

Prevádzkový prúd	1,2 A pri 25 °C
Vzduchová a plazivá vzdialenosť	min. 0,4 mm

Schválenia / zhoda

Súbor UL	E130314
Životné prostredie	V súlade s RoHS

Derivačný diagram

One27 Konfekcia kábla 16-pinová 100 mm, varianta 120 Položka č. 404-6116-100-120-1

One27 Kabelkonfektion Konfektionsvariante 120 Foto

16 pinov, Prekrývanie kontaktov 1,5 mm, Plochý kábel AWG 30/7 s rozstupom 0,635 mm a dĺžkou 100 mm, Konfekcia pomocou techniky rezania a zalisovania (IDC), Typ kábla PVC: -30 °C až +105 °C (v kľude), farebný vodič na A1

Kábel na dosku

Vysoká hustota

Zobraziť viac informácií o produkte

One27 Konfekcia kábla 16-pinová 100 mm, varianta 120 Položka č. 404-6116-100-120-1 - Technické údaje

Základy

Počet kontaktov	16
Technológia pripojenia	SMT
Prevádzková teplota	-30 °C až +105 °C

Materiál

Izolačné teleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktný materiál	zliatina medi
Kontaktný poťah	Au cez PdNi cez Ni
Oblasť pripojenia	Sn nad Ni

Mechanické

Rozmer mriežky	1,27 mm
Vkladacia sila na kontakt	≤ 0,5 N
Ťahová sila na kontakt	≥ 0,1 N
Životnosť IEC 60512-9-1	Trieda kvality 1: 500 cyklov zapojenia
Prekročenie bezpečnosti	0,9 mm
Prekrytie kontaktov	1,5 mm
Stredový posun	± 0,7 mm
Axiálny posun v spojenom stave (x/y)	± 0,4 mm
Uhlový posun pozdĺžnej osi	± 4°
Uhlový posun priečnej osi	± 2°

Elektrické

Prevádzkový prúd	1,2 A pri 25 °C
Vzduchová a plazivá vzdialenosť	min. 0,4 mm

Schválenia / zhoda

Súbor UL	E130314
Životné prostredie	V súlade s RoHS

Derivačný diagram

One27 Konfekcia kábla, 20-pinová, 100 mm, varianta 120 Položka č. 404-6120-100-120-1

One27 Kabelkonfektion Konfektionsvariante 120 Foto

20 pinov, Prekrývanie kontaktov 1,5 mm, Plochý kábel AWG 30/7 s rozstupom 0,635 mm a dĺžkou 100 mm, Konfekcia pomocou techniky rezania a zalisovania (IDC), Typ kábla PVC: -30 °C až +105 °C (v kľude), farebný vodič na A1

Kábel na dosku

Vysoká hustota

Zobraziť viac informácií o produkte

One27 Konfekcia kábla, 20-pinová, 100 mm, varianta 120 Položka č. 404-6120-100-120-1 - Technické údaje

Základy

Počet kontaktov	20
Technológia pripojenia	SMT
Prevádzková teplota	-30 °C až +105 °C

Materiál

Izolačné teleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktný materiál	zliatina medi
Kontaktný poťah	Au cez PdNi cez Ni
Oblasť pripojenia	Sn nad Ni

Mechanické

Rozmer mriežky	1,27 mm
Vkladacia sila na kontakt	≤ 0,5 N
Ťahová sila na kontakt	≥ 0,1 N
Životnosť IEC 60512-9-1	Trieda kvality 1: 500 cyklov zapojenia
Prekročenie bezpečnosti	0,9 mm
Prekrytie kontaktov	1,5 mm
Stredový posun	± 0,7 mm
Axiálny posun v spojenom stave (x/y)	± 0,4 mm
Uhlový posun pozdĺžnej osi	± 4°
Uhlový posun priečnej osi	± 2°

Elektrické

Prevádzkový prúd	1,2 A pri 25 °C
Vzduchová a plazivá vzdialenosť	min. 0,4 mm

Schválenia / zhoda

Súbor UL	E130314
Životné prostredie	V súlade s RoHS

Derivačný diagram

One27 Konfekcia kábla, 26 pinov, 100 mm, varianta 120 Položka č. 404-6126-100-120-1

One27 Kabelkonfektion Konfektionsvariante 120 Foto

26 pinov, Prekrývanie kontaktov 1,5 mm, Plochý kábel AWG 30/7 s rozstupom 0,635 mm a dĺžkou 100 mm, Konfekcia pomocou techniky rezania a zalisovania (IDC), Typ kábla PVC: -30 °C až +105 °C (v kľude), farebný vodič na A1

Kábel na dosku

Vysoká hustota

Zobraziť viac informácií o produkte

One27 Konfekcia kábla, 26 pinov, 100 mm, varianta 120 Položka č. 404-6126-100-120-1 - Technické údaje

Základy

Počet kontaktov	26
Technológia pripojenia	SMT
Prevádzková teplota	-30 °C až +105 °C

Materiál

Izolačné teleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktný materiál	zliatina medi
Kontaktný poťah	Au cez PdNi cez Ni
Oblasť pripojenia	Sn nad Ni

Mechanické

Rozmer mriežky	1,27 mm
Vkladacia sila na kontakt	≤ 0,5 N
Ťahová sila na kontakt	≥ 0,1 N
Životnosť IEC 60512-9-1	Trieda kvality 1: 500 cyklov zapojenia
Prekročenie bezpečnosti	0,9 mm
Prekrytie kontaktov	1,5 mm
Stredový posun	± 0,7 mm
Axiálny posun v spojenom stave (x/y)	± 0,4 mm
Uhlový posun pozdĺžnej osi	± 4°
Uhlový posun priečnej osi	± 2°

Elektrické

Prevádzkový prúd	1,2 A pri 25 °C
Vzduchová a plazivá vzdialenosť	min. 0,4 mm

Schválenia / zhoda

Súbor UL	E130314
Životné prostredie	V súlade s RoHS

Derivačný diagram

One27 Konfekcia káblov 32-pinová 100 mm, varianta 120 Položka č. 404-6132-100-120-1

One27 Kabelkonfektion Konfektionsvariante 120 Foto

32 pinov, Prekrývanie kontaktov 1,5 mm, Plochý kábel AWG 30/7 s rozstupom 0,635 mm a dĺžkou 100 mm, Konfekcia pomocou techniky rezania a zalisovania (IDC), Typ kábla PVC: -30 °C až +105 °C (v kľude), farebný vodič na A1

Kábel na dosku

Vysoká hustota

Zobraziť viac informácií o produkte

One27 Konfekcia káblov 32-pinová 100 mm, varianta 120 Položka č. 404-6132-100-120-1 - Technické údaje

Základy

Počet kontaktov	32
Technológia pripojenia	SMT
Prevádzková teplota	-30 °C až +105 °C

Materiál

Izolačné teleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktný materiál	zliatina medi
Kontaktný poťah	Au cez PdNi cez Ni
Oblasť pripojenia	Sn nad Ni

Mechanické

Rozmer mriežky	1,27 mm
Vkladacia sila na kontakt	≤ 0,5 N
Ťahová sila na kontakt	≥ 0,1 N
Životnosť IEC 60512-9-1	Trieda kvality 1: 500 cyklov zapojenia
Prekročenie bezpečnosti	0,9 mm
Prekrytie kontaktov	1,5 mm
Stredový posun	± 0,7 mm
Axiálny posun v spojenom stave (x/y)	± 0,4 mm
Uhlový posun pozdĺžnej osi	± 4°
Uhlový posun priečnej osi	± 2°

Elektrické

Prevádzkový prúd	1,2 A pri 25 °C
Vzduchová a plazivá vzdialenosť	min. 0,4 mm

Schválenia / zhoda

Súbor UL	E130314
Životné prostredie	V súlade s RoHS

Derivačný diagram

One27 Konfekcia kábla 40 pinov 100 mm, varianta 120 Položka č. 404-6140-100-120-1

One27 Kabelkonfektion Konfektionsvariante 120 Foto

40 pinov, Prekrývanie kontaktov 1,5 mm, Plochý kábel AWG 30/7 s rozstupom 0,635 mm a dĺžkou 100 mm, Konfekcia pomocou techniky rezania a zalisovania (IDC), Typ kábla PVC: -30 °C až +105 °C (v kľude), farebný vodič na A1

Kábel na dosku

Vysoká hustota

Zobraziť viac informácií o produkte

One27 Konfekcia kábla 40 pinov 100 mm, varianta 120 Položka č. 404-6140-100-120-1 - Technické údaje

Základy

Počet kontaktov	40
Technológia pripojenia	SMT
Prevádzková teplota	-30 °C až +105 °C

Materiál

Izolačné teleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktný materiál	zliatina medi
Kontaktný poťah	Au cez PdNi cez Ni
Oblasť pripojenia	Sn nad Ni

Mechanické

Rozmer mriežky	1,27 mm
Vkladacia sila na kontakt	≤ 0,5 N
Ťahová sila na kontakt	≥ 0,1 N
Životnosť IEC 60512-9-1	Trieda kvality 1: 500 cyklov zapojenia
Prekročenie bezpečnosti	0,9 mm
Prekrytie kontaktov	1,5 mm
Stredový posun	± 0,7 mm
Axiálny posun v spojenom stave (x/y)	± 0,4 mm
Uhlový posun pozdĺžnej osi	± 4°
Uhlový posun priečnej osi	± 2°

Elektrické

Prevádzkový prúd	1,2 A pri 25 °C
Vzduchová a plazivá vzdialenosť	min. 0,4 mm

Schválenia / zhoda

Súbor UL	E130314
Životné prostredie	V súlade s RoHS

Derivačný diagram

One27 Konfekcia kábla 50 pinov 100 mm, varianta 120 Položka č. 404-6150-100-120-1

One27 Kabelkonfektion Konfektionsvariante 120 Foto

50 kolíkov, Prekrývanie kontaktov 1,5 mm, Plochý kábel AWG 30/7 s rozstupom 0,635 mm a dĺžkou 100 mm, Konfekcia pomocou techniky rezania a zalisovania (IDC), Typ kábla PVC: -30 °C až +105 °C (v kľude), farebný vodič na A1

Kábel na dosku

Vysoká hustota

Zobraziť viac informácií o produkte

One27 Konfekcia kábla 50 pinov 100 mm, varianta 120 Položka č. 404-6150-100-120-1 - Technické údaje

Základy

Počet kontaktov	50
Technológia pripojenia	SMT
Prevádzková teplota	-30 °C až +105 °C

Materiál

Izolačné teleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktný materiál	zliatina medi
Kontaktný poťah	Au cez PdNi cez Ni
Oblasť pripojenia	Sn nad Ni

Mechanické

Rozmer mriežky	1,27 mm
Vkladacia sila na kontakt	≤ 0,5 N
Ťahová sila na kontakt	≥ 0,1 N
Životnosť IEC 60512-9-1	Trieda kvality 1: 500 cyklov zapojenia
Prekročenie bezpečnosti	0,9 mm
Prekrytie kontaktov	1,5 mm
Stredový posun	± 0,7 mm
Axiálny posun v spojenom stave (x/y)	± 0,4 mm
Uhlový posun pozdĺžnej osi	± 4°
Uhlový posun priečnej osi	± 2°

Elektrické

Prevádzkový prúd	1,2 A pri 25 °C
Vzduchová a plazivá vzdialenosť	min. 0,4 mm

Schválenia / zhoda

Súbor UL	E130314
Životné prostredie	V súlade s RoHS

Derivačný diagram

One27 Konfekcia kábla 68 pinov 100 mm, varianta 120 Položka č. 404-6168-100-120-1

One27 Kabelkonfektion Konfektionsvariante 120 Foto

68 pinov, Prekrývanie kontaktov 1,5 mm, Plochý kábel AWG 30/7 s rozstupom 0,635 mm a dĺžkou 100 mm, Konfekcia pomocou techniky rezania a zalisovania (IDC), Typ kábla PVC: -30 °C až +105 °C (v kľude), farebný vodič na A1

Kábel na dosku

Vysoká hustota

Zobraziť viac informácií o produkte

One27 Konfekcia kábla 68 pinov 100 mm, varianta 120 Položka č. 404-6168-100-120-1 - Technické údaje

Základy

Počet kontaktov	68
Technológia pripojenia	SMT
Prevádzková teplota	-30 °C až +105 °C

Materiál

Izolačné teleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktný materiál	zliatina medi
Kontaktný poťah	Au cez PdNi cez Ni
Oblasť pripojenia	Sn nad Ni

Mechanické

Rozmer mriežky	1,27 mm
Vkladacia sila na kontakt	≤ 0,5 N
Ťahová sila na kontakt	≥ 0,1 N
Životnosť IEC 60512-9-1	Trieda kvality 1: 500 cyklov zapojenia
Prekročenie bezpečnosti	0,9 mm
Prekrytie kontaktov	1,5 mm
Stredový posun	± 0,7 mm
Axiálny posun v spojenom stave (x/y)	± 0,4 mm
Uhlový posun pozdĺžnej osi	± 4°
Uhlový posun priečnej osi	± 2°

Elektrické

Prevádzkový prúd	1,2 A pri 25 °C
Vzduchová a plazivá vzdialenosť	min. 0,4 mm

Schválenia / zhoda

Súbor UL	E130314
Životné prostredie	V súlade s RoHS

Derivačný diagram

One27 Konfekcia káblov 80 pinov 100 mm, varianta 120 Položka č. 404-6180-100-120-1

One27 Kabelkonfektion Konfektionsvariante 120 Foto

80 pinov, Prekrývanie kontaktov 1,5 mm, Plochý kábel AWG 30/7 s rozstupom 0,635 mm a dĺžkou 100 mm, Konfekcia pomocou techniky rezania a zalisovania (IDC), Typ kábla PVC: -30 °C až +105 °C (v kľude), farebný vodič na A1

Kábel na dosku

Vysoká hustota

Zobraziť viac informácií o produkte

One27 Konfekcia káblov 80 pinov 100 mm, varianta 120 Položka č. 404-6180-100-120-1 - Technické údaje

Základy

Počet kontaktov	80
Technológia pripojenia	SMT
Prevádzková teplota	-30 °C až +105 °C

Materiál

Izolačné teleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktný materiál	zliatina medi
Kontaktný poťah	Au cez PdNi cez Ni
Oblasť pripojenia	Sn nad Ni

Mechanické

Rozmer mriežky	1,27 mm
Vkladacia sila na kontakt	≤ 0,5 N
Ťahová sila na kontakt	≥ 0,1 N
Životnosť IEC 60512-9-1	Trieda kvality 1: 500 cyklov zapojenia
Prekročenie bezpečnosti	0,9 mm
Prekrytie kontaktov	1,5 mm
Stredový posun	± 0,7 mm
Axiálny posun v spojenom stave (x/y)	± 0,4 mm
Uhlový posun pozdĺžnej osi	± 4°
Uhlový posun priečnej osi	± 2°

Elektrické

Prevádzkový prúd	1,2 A pri 25 °C
Vzduchová a plazivá vzdialenosť	min. 0,4 mm

Schválenia / zhoda

Súbor UL	E130314
Životné prostredie	V súlade s RoHS

Derivačný diagram

One27 Konfekcia káblov z PVC na mieru

One27 Konfekcia káblov, varianta 100 Položka č. 404-61NN-LLL-100-1

One27 Kabelkonfektion Konfektionsvariante 100 Foto

Čísla od 12 do 80, Prekrývanie kontaktov 1,5 mm, Plochý kábel AWG 30/7 s rozstupom 0,635 mm a voľne voliteľnou dĺžkou od 30 do 999 mm, Konfekcia pomocou techniky rezania a zalisovania (IDC), Typ kábla PVC: -30 °C až +105 °C (v kľude), farebný vodič na A1

Kábel na dosku

Vysoká hustota

Zobraziť viac informácií o produkte

One27 Konfekcia káblov, varianta 100 Položka č. 404-61NN-LLL-100-1 - Technické údaje

Základy

Počet kontaktov	12 – 80
Technológia pripojenia	SMT
Prevádzková teplota	-30 °C až +105 °C

Materiál

Izolačné teleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktný materiál	zliatina medi
Kontaktný poťah	Au cez PdNi cez Ni
Oblasť pripojenia	Sn nad Ni

Mechanické

Rozmer mriežky	1,27 mm
Vkladacia sila na kontakt	≤ 0,5 N
Ťahová sila na kontakt	≥ 0,1 N
Životnosť IEC 60512-9-1	Trieda kvality 1: 500 cyklov zapojenia
Prekročenie bezpečnosti	0,9 mm
Prekrytie kontaktov	1,5 mm
Stredový posun	± 0,7 mm
Axiálny posun v spojenom stave (x/y)	± 0,4 mm
Uhlový posun pozdĺžnej osi	± 4°
Uhlový posun priečnej osi	± 2°

Elektrické

Prevádzkový prúd	1,2 A pri 25 °C
Vzduchová a plazivá vzdialenosť	min. 0,4 mm

Schválenia / zhoda

Súbor UL	E130314
Životné prostredie	V súlade s RoHS

Derivačný diagram

One27 Konfekcia káblov, varianta 120 Položka č. 404-61NN-LLL-120-1

One27 Kabelkonfektion Konfektionsvariante 120 Foto

Čísla od 12 do 80, Prekrývanie kontaktov 1,5 mm, Plochý kábel AWG 30/7 s rozstupom 0,635 mm a voľne voliteľnou dĺžkou od 30 do 999 mm, Konfekcia pomocou techniky rezania a zalisovania (IDC), Typ kábla PVC: -30 °C až +105 °C (v kľude), farebný vodič na A1

Kábel na dosku

Vysoká hustota

Zobraziť viac informácií o produkte

One27 Konfekcia káblov, varianta 120 Položka č. 404-61NN-LLL-120-1 - Technické údaje

Základy

Počet kontaktov	12 – 80
Technológia pripojenia	SMT
Prevádzková teplota	-30 °C až +105 °C

Materiál

Izolačné teleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktný materiál	zliatina medi
Kontaktný poťah	Au cez PdNi cez Ni
Oblasť pripojenia	Sn nad Ni

Mechanické

Rozmer mriežky	1,27 mm
Vkladacia sila na kontakt	≤ 0,5 N
Ťahová sila na kontakt	≥ 0,1 N
Životnosť IEC 60512-9-1	Trieda kvality 1: 500 cyklov zapojenia
Prekročenie bezpečnosti	0,9 mm
Prekrytie kontaktov	1,5 mm
Stredový posun	± 0,7 mm
Axiálny posun v spojenom stave (x/y)	± 0,4 mm
Uhlový posun pozdĺžnej osi	± 4°
Uhlový posun priečnej osi	± 2°

Elektrické

Prevádzkový prúd	1,2 A pri 25 °C
Vzduchová a plazivá vzdialenosť	min. 0,4 mm

Schválenia / zhoda

Súbor UL	E130314
Životné prostredie	V súlade s RoHS

Derivačný diagram

One27 Konfekcia káblov, varianta 130 Položka č. 404-61NN-LLL-130-1

One27 Kabelkonfektion Konfektionsvariante 130 Foto

Čísla od 12 do 80, Prekrývanie kontaktov 1,5 mm, Plochý kábel AWG 30/7 s rozstupom 0,635 mm a voľne voliteľnou dĺžkou od 30 do 999 mm, Konfekcia pomocou techniky rezania a zalisovania (IDC), Typ kábla PVC: -30 °C až +105 °C (v kľude), farebný vodič na A1

Kábel na dosku

Vysoká hustota

Zobraziť viac informácií o produkte

One27 Konfekcia káblov, varianta 130 Položka č. 404-61NN-LLL-130-1 - Technické údaje

Základy

Počet kontaktov	12 – 80
Technológia pripojenia	SMT
Prevádzková teplota	-30 °C až +105 °C

Materiál

Izolačné teleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktný materiál	zliatina medi
Kontaktný poťah	Au cez PdNi cez Ni
Oblasť pripojenia	Sn nad Ni

Mechanické

Rozmer mriežky	1,27 mm
Vkladacia sila na kontakt	≤ 0,5 N
Ťahová sila na kontakt	≥ 0,1 N
Životnosť IEC 60512-9-1	Trieda kvality 1: 500 cyklov zapojenia
Prekročenie bezpečnosti	0,9 mm
Prekrytie kontaktov	1,5 mm
Stredový posun	± 0,7 mm
Axiálny posun v spojenom stave (x/y)	± 0,4 mm
Uhlový posun pozdĺžnej osi	± 4°
Uhlový posun priečnej osi	± 2°

Elektrické

Prevádzkový prúd	1,2 A pri 25 °C
Vzduchová a plazivá vzdialenosť	min. 0,4 mm

Schválenia / zhoda

Súbor UL	E130314
Životné prostredie	V súlade s RoHS

Derivačný diagram

One27 Konfekcia káblov, varianta 400 Položka č. 404-61NN-LLL-400-1

One27 Kabelkonfektion Konfektionsvariante 400 Foto

Čísla od 12 do 80, Prekrývanie kontaktov 1,5 mm, Plochý kábel AWG 30/7 s rozstupom 0,635 mm a voľne voliteľnou dĺžkou od 30 do 999 mm, Konfekcia pomocou techniky rezania a zalisovania (IDC), Typ kábla PVC: -30 °C až +105 °C (v kľude), farebný vodič na A1

Kábel na dosku

Vysoká hustota

Zobraziť viac informácií o produkte

One27 Konfekcia káblov, varianta 400 Položka č. 404-61NN-LLL-400-1 - Technické údaje

Základy

Počet kontaktov	12 – 80
Technológia pripojenia	SMT
Prevádzková teplota	-30 °C až +105 °C

Materiál

Izolačné teleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktný materiál	zliatina medi
Kontaktný poťah	Au cez PdNi cez Ni
Oblasť pripojenia	Sn nad Ni

Mechanické

Rozmer mriežky	1,27 mm
Vkladacia sila na kontakt	≤ 0,5 N
Ťahová sila na kontakt	≥ 0,1 N
Životnosť IEC 60512-9-1	Trieda kvality 1: 500 cyklov zapojenia
Prekročenie bezpečnosti	0,9 mm
Prekrytie kontaktov	1,5 mm
Stredový posun	± 0,7 mm
Axiálny posun v spojenom stave (x/y)	± 0,4 mm
Uhlový posun pozdĺžnej osi	± 4°
Uhlový posun priečnej osi	± 2°

Elektrické

Prevádzkový prúd	1,2 A pri 25 °C
Vzduchová a plazivá vzdialenosť	min. 0,4 mm

Schválenia / zhoda

Súbor UL	E130314
Životné prostredie	V súlade s RoHS

Derivačný diagram

One27 Konfekcia káblov, varianta 420 Položka č. 404-61NN-LLL-420-1

One27 Kabelkonfektion Konfektionsvariante 420 Foto

Čísla od 12 do 80, Prekrývanie kontaktov 1,5 mm, Plochý kábel AWG 30/7 s rozstupom 0,635 mm a voľne voliteľnou dĺžkou od 30 do 999 mm, Konfekcia pomocou techniky rezania a zalisovania (IDC), Typ kábla PVC: -30 °C až +105 °C (v kľude), farebný vodič na A1

Kábel na dosku

Vysoká hustota

Zobraziť viac informácií o produkte

One27 Konfekcia káblov, varianta 420 Položka č. 404-61NN-LLL-420-1 - Technické údaje

Základy

Počet kontaktov	12 – 80
Technológia pripojenia	SMT
Prevádzková teplota	-30 °C až +105 °C

Materiál

Izolačné teleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktný materiál	zliatina medi
Kontaktný poťah	Au cez PdNi cez Ni
Oblasť pripojenia	Sn nad Ni

Mechanické

Rozmer mriežky	1,27 mm
Vkladacia sila na kontakt	≤ 0,5 N
Ťahová sila na kontakt	≥ 0,1 N
Životnosť IEC 60512-9-1	Trieda kvality 1: 500 cyklov zapojenia
Prekročenie bezpečnosti	0,9 mm
Prekrytie kontaktov	1,5 mm
Stredový posun	± 0,7 mm
Axiálny posun v spojenom stave (x/y)	± 0,4 mm
Uhlový posun pozdĺžnej osi	± 4°
Uhlový posun priečnej osi	± 2°

Elektrické

Prevádzkový prúd	1,2 A pri 25 °C
Vzduchová a plazivá vzdialenosť	min. 0,4 mm

Schválenia / zhoda

Súbor UL	E130314
Životné prostredie	V súlade s RoHS

Derivačný diagram

One27 Konfekcia káblov, varianta 110 Položka č. 404-61NN-LLL-110-1

ept One27 Kabelkonfektion 110

Čísla od 12 do 80, Prekrývanie kontaktov 1,5 mm, Plochý kábel AWG 30/7 s rozstupom 0,635 mm a voľne voliteľnou dĺžkou od 30 do 999 mm, Konfekcia pomocou techniky rezania a zalisovania (IDC), Typ kábla PVC: -30 °C až +105 °C (v kľude), farebný vodič na A1

Kábel na dosku

Vysoká hustota

Zobraziť viac informácií o produkte

One27 Konfekcia káblov, varianta 110 Položka č. 404-61NN-LLL-110-1 - Technické údaje

Základy

Počet kontaktov	12 – 80
Technológia pripojenia	SMT
Prevádzková teplota	-30 °C až +105 °C

Materiál

Izolačné teleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktný materiál	zliatina medi
Kontaktný poťah	Au cez PdNi cez Ni
Oblasť pripojenia	Sn nad Ni

Mechanické

Rozmer mriežky	1,27 mm
Vkladacia sila na kontakt	≤ 0,5 N
Ťahová sila na kontakt	≥ 0,1 N
Životnosť IEC 60512-9-1	Trieda kvality 1: 500 cyklov zapojenia
Prekročenie bezpečnosti	0,9 mm
Prekrytie kontaktov	1,5 mm
Stredový posun	± 0,7 mm
Axiálny posun v spojenom stave (x/y)	± 0,4 mm
Uhlový posun pozdĺžnej osi	± 4°
Uhlový posun priečnej osi	± 2°

Elektrické

Prevádzkový prúd	1,2 A pri 25 °C
Vzduchová a plazivá vzdialenosť	min. 0,4 mm

Schválenia / zhoda

Súbor UL	E130314
Životné prostredie	V súlade s RoHS

Derivačný diagram

One27 Konfekcia káblov, varianta 140 Položka č. 404-61NN-LLL-140-1

ept One27 Kabelkonfektion 140

Čísla od 12 do 80, Prekrývanie kontaktov 1,5 mm, Plochý kábel AWG 30/7 s rozstupom 0,635 mm a voľne voliteľnou dĺžkou od 30 do 999 mm, Konfekcia pomocou techniky rezania a zalisovania (IDC), Typ kábla PVC: -30 °C až +105 °C (v kľude), farebný vodič na A1

Kábel na dosku

Vysoká hustota

Zobraziť viac informácií o produkte

One27 Konfekcia káblov, varianta 140 Položka č. 404-61NN-LLL-140-1 - Technické údaje

Základy

Počet kontaktov	12 – 80
Technológia pripojenia	SMT
Prevádzková teplota	-30 °C až +105 °C

Materiál

Izolačné teleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktný materiál	zliatina medi
Kontaktný poťah	Au cez PdNi cez Ni
Oblasť pripojenia	Sn nad Ni

Mechanické

Rozmer mriežky	1,27 mm
Vkladacia sila na kontakt	≤ 0,5 N
Ťahová sila na kontakt	≥ 0,1 N
Životnosť IEC 60512-9-1	Trieda kvality 1: 500 cyklov zapojenia
Prekročenie bezpečnosti	0,9 mm
Prekrytie kontaktov	1,5 mm
Stredový posun	± 0,7 mm
Axiálny posun v spojenom stave (x/y)	± 0,4 mm
Uhlový posun pozdĺžnej osi	± 4°
Uhlový posun priečnej osi	± 2°

Elektrické

Prevádzkový prúd	1,2 A pri 25 °C
Vzduchová a plazivá vzdialenosť	min. 0,4 mm

Schválenia / zhoda

Súbor UL	E130314
Životné prostredie	V súlade s RoHS

Derivačný diagram

One27 Konfekcia káblov, varianta 440 Položka č. 404-61NN-LLL-440-1

ept One27 Kabelkonfektion 440

Čísla od 12 do 80, Prekrývanie kontaktov 1,5 mm, Plochý kábel AWG 30/7 s rozstupom 0,635 mm a voľne voliteľnou dĺžkou od 30 do 999 mm, Konfekcia pomocou techniky rezania a zalisovania (IDC), Typ kábla PVC: -30 °C až +105 °C (v kľude), farebný vodič na A1

Kábel na dosku

Vysoká hustota

Zobraziť viac informácií o produkte

One27 Konfekcia káblov, varianta 440 Položka č. 404-61NN-LLL-440-1 - Technické údaje

Základy

Počet kontaktov	12 – 80
Technológia pripojenia	SMT
Prevádzková teplota	-30 °C až +105 °C

Materiál

Izolačné teleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktný materiál	zliatina medi
Kontaktný poťah	Au cez PdNi cez Ni
Oblasť pripojenia	Sn nad Ni

Mechanické

Rozmer mriežky	1,27 mm
Vkladacia sila na kontakt	≤ 0,5 N
Ťahová sila na kontakt	≥ 0,1 N
Životnosť IEC 60512-9-1	Trieda kvality 1: 500 cyklov zapojenia
Prekročenie bezpečnosti	0,9 mm
Prekrytie kontaktov	1,5 mm
Stredový posun	± 0,7 mm
Axiálny posun v spojenom stave (x/y)	± 0,4 mm
Uhlový posun pozdĺžnej osi	± 4°
Uhlový posun priečnej osi	± 2°

Elektrické

Prevádzkový prúd	1,2 A pri 25 °C
Vzduchová a plazivá vzdialenosť	min. 0,4 mm

Schválenia / zhoda

Súbor UL	E130314
Životné prostredie	V súlade s RoHS

Derivačný diagram

One27 Konfekcia káblov pre vysoké teploty

One27 Konfekcia káblov, varianta 100 Položka č. 404-62NN-LLL-100-1

One27 Kabelkonfektion Konfektionsvariante 100 Foto

Čísla od 12 do 80, Prekrývanie kontaktov 1,5 mm, Plochý kábel AWG 30/7 s rozstupom 0,635 mm a voľne voliteľnou dĺžkou od 30 do 999 mm, Konfekcia pomocou techniky rezania a zalisovania (IDC), Typ kábla TPE-S: -55 °C až +125 °C (v pokoji), farebný vodič na A1

Kábel na dosku

Vysoká hustota

Zobraziť viac informácií o produkte

One27 Konfekcia káblov, varianta 100 Položka č. 404-62NN-LLL-100-1 - Technické údaje

Základy

Počet kontaktov	12 – 80
Technológia pripojenia	SMT
Prevádzková teplota	-55 °C až +125 °C

Materiál

Izolačné teleso	LCP, UL 94 V-0 (konektor IDC) , TPE-ET S (kábel)
Hodnota CTI IEC 60112	175 (konektor IDC)
Kontaktný materiál	Zliatina medi (konektor IDC) Pocínovaná meď (kábel)
Kontaktný poťah	Au cez PdNi cez Ni (IDC konektor)
Oblasť pripojenia	Sn nad Ni

Mechanické

Rozmer mriežky	1,27 mm (konektor IDC) 0,635 mm (kábel)
Vkladacia sila na kontakt	≤ 0,5 N
Ťahová sila na kontakt	≥ 0,1 N
Životnosť IEC 60512-9-1	Trieda kvality 1: 500 cyklov zapojenia
Prekročenie bezpečnosti	0,9 mm
Prekrytie kontaktov	1,5 mm
Stredový posun	± 0,7 mm
Axiálny posun v spojenom stave (x/y)	± 0,4 mm
Uhlový posun pozdĺžnej osi	± 4°
Uhlový posun priečnej osi	± 2°

Elektrické

Prevádzkový prúd	1,3 A pri 25 °C
Kontaktný odpor	Max. 354 Ω/km pri 20 °C (kábel)
Vzduchová a plazivá vzdialenosť	min. 0,4 mm

Schválenia / zhoda

Súbor UL	E130314 a E493123
Životné prostredie	V súlade s RoHS

Derivačný diagram

One27 Konfekcia káblov, varianta 120 Položka č. 404-62NN-LLL-120-1

One27 Kabelkonfektion Konfektionsvariante 120 Foto

Čísla od 12 do 80, Prekrývanie kontaktov 1,5 mm, Plochý kábel AWG 30/7 s rozstupom 0,635 mm a voľne voliteľnou dĺžkou od 30 do 999 mm, Konfekcia pomocou techniky rezania a zalisovania (IDC), Typ kábla TPE-S: -55 °C až +125 °C (v pokoji), farebný vodič na A1

Kábel na dosku

Vysoká hustota

Zobraziť viac informácií o produkte

One27 Konfekcia káblov, varianta 120 Položka č. 404-62NN-LLL-120-1 - Technické údaje

Základy

Počet kontaktov	12 – 80
Technológia pripojenia	SMT
Prevádzková teplota	-55 °C až +125 °C

Materiál

Izolačné teleso	LCP, UL 94 V-0 (konektor IDC) , TPE-ET S (kábel)
Hodnota CTI IEC 60112	175 (konektor IDC)
Kontaktný materiál	Zliatina medi (konektor IDC) Pocínovaná meď (kábel)
Kontaktný poťah	Au cez PdNi cez Ni (IDC konektor)
Oblasť pripojenia	Sn nad Ni

Mechanické

Rozmer mriežky	1,27 mm (konektor IDC) 0,635 mm (kábel)
Vkladacia sila na kontakt	≤ 0,5 N
Ťahová sila na kontakt	≥ 0,1 N
Životnosť IEC 60512-9-1	Trieda kvality 1: 500 cyklov zapojenia
Prekročenie bezpečnosti	0,9 mm
Prekrytie kontaktov	1,5 mm
Stredový posun	± 0,7 mm
Axiálny posun v spojenom stave (x/y)	± 0,4 mm
Uhlový posun pozdĺžnej osi	± 4°
Uhlový posun priečnej osi	± 2°

Elektrické

Prevádzkový prúd	1,3 A pri 25 °C
Kontaktný odpor	Max. 354 Ω/km pri 20 °C (kábel)
Vzduchová a plazivá vzdialenosť	min. 0,4 mm

Schválenia / zhoda

Súbor UL	E130314 a E493123
Životné prostredie	V súlade s RoHS

Derivačný diagram

One27 Konfekcia káblov, varianta 130 Položka č. 404-62NN-LLL-130-1

One27 Kabelkonfektion Konfektionsvariante 130 Foto

Čísla od 12 do 80, Prekrývanie kontaktov 1,5 mm, Plochý kábel AWG 30/7 s rozstupom 0,635 mm a voľne voliteľnou dĺžkou od 30 do 999 mm, Konfekcia pomocou techniky rezania a zalisovania (IDC), Typ kábla TPE-S: -55 °C až +125 °C (v pokoji), farebný vodič na A1

Kábel na dosku

Vysoká hustota

Zobraziť viac informácií o produkte

One27 Konfekcia káblov, varianta 130 Položka č. 404-62NN-LLL-130-1 - Technické údaje

Základy

Počet kontaktov	12 – 80
Technológia pripojenia	SMT
Prevádzková teplota	-55 °C až +125 °C

Materiál

Izolačné teleso	LCP, UL 94 V-0 (konektor IDC) , TPE-ET S (kábel)
Hodnota CTI IEC 60112	175 (konektor IDC)
Kontaktný materiál	Zliatina medi (konektor IDC) Pocínovaná meď (kábel)
Kontaktný poťah	Au cez PdNi cez Ni (IDC konektor)
Oblasť pripojenia	Sn nad Ni

Mechanické

Rozmer mriežky	1,27 mm (konektor IDC) 0,635 mm (kábel)
Vkladacia sila na kontakt	≤ 0,5 N
Ťahová sila na kontakt	≥ 0,1 N
Životnosť IEC 60512-9-1	Trieda kvality 1: 500 cyklov zapojenia
Prekročenie bezpečnosti	0,9 mm
Prekrytie kontaktov	1,5 mm
Stredový posun	± 0,7 mm
Axiálny posun v spojenom stave (x/y)	± 0,4 mm
Uhlový posun pozdĺžnej osi	± 4°
Uhlový posun priečnej osi	± 2°

Elektrické

Prevádzkový prúd	1,3 A pri 25 °C
Kontaktný odpor	Max. 354 Ω/km pri 20 °C (kábel)
Vzduchová a plazivá vzdialenosť	min. 0,4 mm

Schválenia / zhoda

Súbor UL	E130314 a E493123
Životné prostredie	V súlade s RoHS

Derivačný diagram

One27 Konfekcia káblov, varianta 400 Položka č. 404-62NN-LLL-400-1

One27 Kabelkonfektion Konfektionsvariante 400 Foto

Čísla od 12 do 80, Prekrývanie kontaktov 1,5 mm, Plochý kábel AWG 30/7 s rozstupom 0,635 mm a voľne voliteľnou dĺžkou od 30 do 999 mm, Konfekcia pomocou techniky rezania a zalisovania (IDC), Typ kábla TPE-S: -55 °C až +125 °C (v pokoji), farebný vodič na A1

Kábel na dosku

Vysoká hustota

Zobraziť viac informácií o produkte

One27 Konfekcia káblov, varianta 400 Položka č. 404-62NN-LLL-400-1 - Technické údaje

Základy

Počet kontaktov	12 – 80
Technológia pripojenia	SMT
Prevádzková teplota	-55 °C až +125 °C

Materiál

Izolačné teleso	LCP, UL 94 V-0 (konektor IDC) , TPE-ET S (kábel)
Hodnota CTI IEC 60112	175 (konektor IDC)
Kontaktný materiál	Zliatina medi (konektor IDC) Pocínovaná meď (kábel)
Kontaktný poťah	Au cez PdNi cez Ni (IDC konektor)
Oblasť pripojenia	Sn nad Ni

Mechanické

Rozmer mriežky	1,27 mm (konektor IDC) 0,635 mm (kábel)
Vkladacia sila na kontakt	≤ 0,5 N
Ťahová sila na kontakt	≥ 0,1 N
Životnosť IEC 60512-9-1	Trieda kvality 1: 500 cyklov zapojenia
Prekročenie bezpečnosti	0,9 mm
Prekrytie kontaktov	1,5 mm
Stredový posun	± 0,7 mm
Axiálny posun v spojenom stave (x/y)	± 0,4 mm
Uhlový posun pozdĺžnej osi	± 4°
Uhlový posun priečnej osi	± 2°

Elektrické

Prevádzkový prúd	1,3 A pri 25 °C
Kontaktný odpor	Max. 354 Ω/km pri 20 °C (kábel)
Vzduchová a plazivá vzdialenosť	min. 0,4 mm

Schválenia / zhoda

Súbor UL	E130314 a E493123
Životné prostredie	V súlade s RoHS

Derivačný diagram

One27 Konfekcia káblov, varianta 420 Položka č. 404-62NN-LLL-420-1

One27 Kabelkonfektion Konfektionsvariante 420 Foto

Čísla od 12 do 80, Prekrývanie kontaktov 1,5 mm, Plochý kábel AWG 30/7 s rozstupom 0,635 mm a voľne voliteľnou dĺžkou od 30 do 999 mm, Konfekcia pomocou techniky rezania a zalisovania (IDC), Typ kábla TPE-S: -55 °C až +125 °C (v pokoji), farebný vodič na A1

Kábel na dosku

Vysoká hustota

Zobraziť viac informácií o produkte

One27 Konfekcia káblov, varianta 420 Položka č. 404-62NN-LLL-420-1 - Technické údaje

Základy

Počet kontaktov	12 – 80
Technológia pripojenia	SMT
Prevádzková teplota	-55 °C až +125 °C

Materiál

Izolačné teleso	LCP, UL 94 V-0 (konektor IDC) , TPE-ET S (kábel)
Hodnota CTI IEC 60112	175 (konektor IDC)
Kontaktný materiál	Zliatina medi (konektor IDC) Pocínovaná meď (kábel)
Kontaktný poťah	Au cez PdNi cez Ni (IDC konektor)
Oblasť pripojenia	Sn nad Ni

Mechanické

Rozmer mriežky	1,27 mm (konektor IDC) 0,635 mm (kábel)
Vkladacia sila na kontakt	≤ 0,5 N
Ťahová sila na kontakt	≥ 0,1 N
Životnosť IEC 60512-9-1	Trieda kvality 1: 500 cyklov zapojenia
Prekročenie bezpečnosti	0,9 mm
Prekrytie kontaktov	1,5 mm
Stredový posun	± 0,7 mm
Axiálny posun v spojenom stave (x/y)	± 0,4 mm
Uhlový posun pozdĺžnej osi	± 4°
Uhlový posun priečnej osi	± 2°

Elektrické

Prevádzkový prúd	1,3 A pri 25 °C
Kontaktný odpor	Max. 354 Ω/km pri 20 °C (kábel)
Vzduchová a plazivá vzdialenosť	min. 0,4 mm

Schválenia / zhoda

Súbor UL	E130314 a E493123
Životné prostredie	V súlade s RoHS

Derivačný diagram

One27 Konfekcia káblov, varianta 110 Položka č. 404-62NN-LLL-110-1

ept One27 Kabelkonfektion 110

Čísla od 12 do 80, Prekrývanie kontaktov 1,5 mm, Plochý kábel AWG 30/7 s rozstupom 0,635 mm a voľne voliteľnou dĺžkou od 30 do 999 mm, Konfekcia pomocou techniky rezania a zalisovania (IDC), Typ kábla TPE-S: -55 °C až +125 °C (v pokoji), farebný vodič na A1

Kábel na dosku

Vysoká hustota

Zobraziť viac informácií o produkte

One27 Konfekcia káblov, varianta 110 Položka č. 404-62NN-LLL-110-1 - Technické údaje

Základy

Počet kontaktov	12 – 80
Technológia pripojenia	SMT
Prevádzková teplota	-55 °C až +125 °C

Materiál

Izolačné teleso	LCP, UL 94 V-0 (konektor IDC) , TPE-ET S (kábel)
Hodnota CTI IEC 60112	175 (konektor IDC)
Kontaktný materiál	Zliatina medi (konektor IDC) Pocínovaná meď (kábel)
Kontaktný poťah	Au cez PdNi cez Ni (IDC konektor)
Oblasť pripojenia	Sn nad Ni

Mechanické

Rozmer mriežky	1,27 mm (konektor IDC) 0,635 mm (kábel)
Vkladacia sila na kontakt	≤ 0,5 N
Ťahová sila na kontakt	≥ 0,1 N
Životnosť IEC 60512-9-1	Trieda kvality 1: 500 cyklov zapojenia
Prekročenie bezpečnosti	0,9 mm
Prekrytie kontaktov	1,5 mm
Stredový posun	± 0,7 mm
Axiálny posun v spojenom stave (x/y)	± 0,4 mm
Uhlový posun pozdĺžnej osi	± 4°
Uhlový posun priečnej osi	± 2°

Elektrické

Prevádzkový prúd	1,3 A pri 25 °C
Kontaktný odpor	Max. 354 Ω/km pri 20 °C (kábel)
Vzduchová a plazivá vzdialenosť	min. 0,4 mm

Schválenia / zhoda

Súbor UL	E130314 a E493123
Životné prostredie	V súlade s RoHS

Derivačný diagram

One27 Konfekcia káblov, varianta 140 Položka č. 404-62NN-LLL-140-1

ept One27 Kabelkonfektion 140

Čísla od 12 do 80, Prekrývanie kontaktov 1,5 mm, Plochý kábel AWG 30/7 s rozstupom 0,635 mm a voľne voliteľnou dĺžkou od 30 do 999 mm, Konfekcia pomocou techniky rezania a zalisovania (IDC), Typ kábla TPE-S: -55 °C až +125 °C (v pokoji), farebný vodič na A1

Kábel na dosku

Vysoká hustota

Zobraziť viac informácií o produkte

One27 Konfekcia káblov, varianta 140 Položka č. 404-62NN-LLL-140-1 - Technické údaje

Základy

Počet kontaktov	12 – 80
Technológia pripojenia	SMT
Prevádzková teplota	-55 °C až +125 °C

Materiál

Izolačné teleso	LCP, UL 94 V-0 (konektor IDC) , TPE-ET S (kábel)
Hodnota CTI IEC 60112	175 (konektor IDC)
Kontaktný materiál	Zliatina medi (konektor IDC) Pocínovaná meď (kábel)
Kontaktný poťah	Au cez PdNi cez Ni (IDC konektor)
Oblasť pripojenia	Sn nad Ni

Mechanické

Rozmer mriežky	1,27 mm (konektor IDC) 0,635 mm (kábel)
Vkladacia sila na kontakt	≤ 0,5 N
Ťahová sila na kontakt	≥ 0,1 N
Životnosť IEC 60512-9-1	Trieda kvality 1: 500 cyklov zapojenia
Prekročenie bezpečnosti	0,9 mm
Prekrytie kontaktov	1,5 mm
Stredový posun	± 0,7 mm
Axiálny posun v spojenom stave (x/y)	± 0,4 mm
Uhlový posun pozdĺžnej osi	± 4°
Uhlový posun priečnej osi	± 2°

Elektrické

Prevádzkový prúd	1,3 A pri 25 °C
Kontaktný odpor	Max. 354 Ω/km pri 20 °C (kábel)
Vzduchová a plazivá vzdialenosť	min. 0,4 mm

Schválenia / zhoda

Súbor UL	E130314 a E493123
Životné prostredie	V súlade s RoHS

Derivačný diagram

One27 Konfekcia káblov, varianta 440 Položka č. 404-62NN-LLL-440-1

ept One27 Kabelkonfektion 440

Čísla od 12 do 80, Prekrývanie kontaktov 1,5 mm, Plochý kábel AWG 30/7 s rozstupom 0,635 mm a voľne voliteľnou dĺžkou od 30 do 999 mm, Konfekcia pomocou techniky rezania a zalisovania (IDC), Typ kábla TPE-S: -55 °C až +125 °C (v pokoji), farebný vodič na A1

Kábel na dosku

Vysoká hustota

Zobraziť viac informácií o produkte

One27 Konfekcia káblov, varianta 440 Položka č. 404-62NN-LLL-440-1 - Technické údaje

Základy

Počet kontaktov	12 – 80
Technológia pripojenia	SMT
Prevádzková teplota	-55 °C až +125 °C

Materiál

Izolačné teleso	LCP, UL 94 V-0 (konektor IDC) , TPE-ET S (kábel)
Hodnota CTI IEC 60112	175 (konektor IDC)
Kontaktný materiál	Zliatina medi (konektor IDC) Pocínovaná meď (kábel)
Kontaktný poťah	Au cez PdNi cez Ni (IDC konektor)
Oblasť pripojenia	Sn nad Ni

Mechanické

Rozmer mriežky	1,27 mm (konektor IDC) 0,635 mm (kábel)
Vkladacia sila na kontakt	≤ 0,5 N
Ťahová sila na kontakt	≥ 0,1 N
Životnosť IEC 60512-9-1	Trieda kvality 1: 500 cyklov zapojenia
Prekročenie bezpečnosti	0,9 mm
Prekrytie kontaktov	1,5 mm
Stredový posun	± 0,7 mm
Axiálny posun v spojenom stave (x/y)	± 0,4 mm
Uhlový posun pozdĺžnej osi	± 4°
Uhlový posun priečnej osi	± 2°

Elektrické

Prevádzkový prúd	1,3 A pri 25 °C
Kontaktný odpor	Max. 354 Ω/km pri 20 °C (kábel)
Vzduchová a plazivá vzdialenosť	min. 0,4 mm

Schválenia / zhoda

Súbor UL	E130314 a E493123
Životné prostredie	V súlade s RoHS

Derivačný diagram

One27 Konfekcia káblov bez halogénov

One27 Konfekcia káblov, varianta 100 Položka č. 404-66NN-LLL-100-1

One27 Kabelkonfektion Konfektionsvariante 100 Foto

Čísla od 12 do 80, Prekrývanie kontaktov 1,5 mm, Plochý kábel AWG 30 s rozstupom 0,635 mm s voľne voliteľnou dĺžkou kábla od 30 do 999 mm, Konfekcia pomocou techniky rezania a zalisovania (IDC), Typ kábla LSZH: -40 °C až +90 °C (v kľude), farebný vodič na A1

Kábel na dosku

Vysoká hustota

Zobraziť viac informácií o produkte

One27 Konfekcia káblov, varianta 100 Položka č. 404-66NN-LLL-100-1 - Technické údaje

Základy

Počet kontaktov	12 – 80
Technológia pripojenia	SMT
Prevádzková teplota	-40 °C až +90 °C

Materiál

Izolačné teleso	LCP, UL 94 V-0 (konektor IDC) LSZH EVA/PO, UL 22088 (kábel)
Hodnota CTI IEC 60112	175 (konektor IDC)
Kontaktný materiál	Zliatina medi (konektor IDC) Pocínovaná meď (kábel)
Kontaktný poťah	Au cez PdNi cez Ni
Oblasť pripojenia	Sn nad Ni

Mechanické

Rozmer mriežky	1,27 mm (konektor IDC) 0,635 mm (kábel)
Vkladacia sila na kontakt	≤ 0,5 N
Ťahová sila na kontakt	≥ 0,1 N
Životnosť IEC 60512-9-1	Trieda kvality 1: 500 cyklov zapojenia
Prekročenie bezpečnosti	0,9 mm
Prekrytie kontaktov	1,5 mm
Stredový posun	± 0,7 mm
Axiálny posun v spojenom stave (x/y)	± 0,4 mm
Uhlový posun pozdĺžnej osi	± 4°
Uhlový posun priečnej osi	± 2°

Elektrické

Vzduchová a plazivá vzdialenosť	min. 0,4 mm

Schválenia / zhoda

Súbor UL	E130314 a E493123
Životné prostredie	V súlade s RoHS

Derivačný diagram

One27 Konfekcia káblov, varianta 120 Položka č. 404-66NN-LLL-120-1

One27 Kabelkonfektion Konfektionsvariante 120 Foto

Čísla od 12 do 80, Prekrývanie kontaktov 1,5 mm, Plochý kábel AWG 30 s rozstupom 0,635 mm s voľne voliteľnou dĺžkou kábla od 30 do 999 mm, Konfekcia pomocou techniky rezania a zalisovania (IDC), Typ kábla LSZH: -40 °C až +90 °C (v kľude), farebný vodič na A1

Kábel na dosku

Vysoká hustota

Zobraziť viac informácií o produkte

One27 Konfekcia káblov, varianta 120 Položka č. 404-66NN-LLL-120-1 - Technické údaje

Základy

Počet kontaktov	12 – 80
Technológia pripojenia	SMT
Prevádzková teplota	-40 °C až +90 °C

Materiál

Izolačné teleso	LCP, UL 94 V-0 (konektor IDC) LSZH EVA/PO, UL 22088 (kábel)
Hodnota CTI IEC 60112	175 (konektor IDC)
Kontaktný materiál	Zliatina medi (konektor IDC) Pocínovaná meď (kábel)
Kontaktný poťah	Au cez PdNi cez Ni
Oblasť pripojenia	Sn nad Ni

Mechanické

Rozmer mriežky	1,27 mm (konektor IDC) 0,635 mm (kábel)
Vkladacia sila na kontakt	≤ 0,5 N
Ťahová sila na kontakt	≥ 0,1 N
Životnosť IEC 60512-9-1	Trieda kvality 1: 500 cyklov zapojenia
Prekročenie bezpečnosti	0,9 mm
Prekrytie kontaktov	1,5 mm
Stredový posun	± 0,7 mm
Axiálny posun v spojenom stave (x/y)	± 0,4 mm
Uhlový posun pozdĺžnej osi	± 4°
Uhlový posun priečnej osi	± 2°

Elektrické

Vzduchová a plazivá vzdialenosť	min. 0,4 mm

Schválenia / zhoda

Súbor UL	E130314 a E493123
Životné prostredie	V súlade s RoHS

Derivačný diagram

One27 Konfekcia káblov, varianta 130 Položka č. 404-66NN-LLL-130-1

One27 Kabelkonfektion Konfektionsvariante 130 Foto

Čísla od 12 do 80, Prekrývanie kontaktov 1,5 mm, Plochý kábel AWG 30 s rozstupom 0,635 mm s voľne voliteľnou dĺžkou kábla od 30 do 999 mm, Konfekcia pomocou techniky rezania a zalisovania (IDC), Typ kábla LSZH: -40 °C až +90 °C (v kľude), farebný vodič na A1

Kábel na dosku

Vysoká hustota

Zobraziť viac informácií o produkte

One27 Konfekcia káblov, varianta 130 Položka č. 404-66NN-LLL-130-1 - Technické údaje

Základy

Počet kontaktov	12 – 80
Technológia pripojenia	SMT
Prevádzková teplota	-40 °C až +90 °C

Materiál

Izolačné teleso	LCP, UL 94 V-0 (konektor IDC) LSZH EVA/PO, UL 22088 (kábel)
Hodnota CTI IEC 60112	175 (konektor IDC)
Kontaktný materiál	Zliatina medi (konektor IDC) Pocínovaná meď (kábel)
Kontaktný poťah	Au cez PdNi cez Ni (IDC konektor)
Oblasť pripojenia	Sn nad Ni

Mechanické

Rozmer mriežky	1,27 mm (konektor IDC) 0,635 mm (kábel)
Vkladacia sila na kontakt	≤ 0,5 N
Ťahová sila na kontakt	≥ 0,1 N
Životnosť IEC 60512-9-1	Trieda kvality 1: 500 cyklov zapojenia
Prekročenie bezpečnosti	0,9 mm
Prekrytie kontaktov	1,5 mm
Stredový posun	± 0,7 mm
Axiálny posun v spojenom stave (x/y)	± 0,4 mm
Uhlový posun pozdĺžnej osi	± 4°
Uhlový posun priečnej osi	± 2°

Elektrické

Vzduchová a plazivá vzdialenosť	min. 0,4 mm

Schválenia / zhoda

Súbor UL	E130314 a E493123
Životné prostredie	V súlade s RoHS

Derivačný diagram

One27 Konfekcia káblov, varianta 400 Položka č. 404-66NN-LLL-400-1

One27 Kabelkonfektion Konfektionsvariante 400 Foto

Čísla od 12 do 80, Prekrývanie kontaktov 1,5 mm, Plochý kábel AWG 30 s rozstupom 0,635 mm s voľne voliteľnou dĺžkou kábla od 30 do 999 mm, Konfekcia pomocou techniky rezania a zalisovania (IDC), Typ kábla LSZH: -40 °C až +90 °C (v kľude), farebný vodič na A1

Kábel na dosku

Vysoká hustota

Zobraziť viac informácií o produkte

One27 Konfekcia káblov, varianta 400 Položka č. 404-66NN-LLL-400-1 - Technické údaje

Základy

Počet kontaktov	12 – 80
Technológia pripojenia	SMT
Prevádzková teplota	-40 °C až +90 °C

Materiál

Izolačné teleso	LCP, UL 94 V-0 (konektor IDC) LSZH EVA/PO, UL 22088 (kábel)
Hodnota CTI IEC 60112	175 (konektor IDC)
Kontaktný materiál	Zliatina medi (konektor IDC) Pocínovaná meď (kábel)
Kontaktný poťah	Au cez PdNi cez Ni (IDC konektor)
Oblasť pripojenia	Sn nad Ni

Mechanické

Rozmer mriežky	1,27 mm (konektor IDC) 0,635 mm (kábel)
Vkladacia sila na kontakt	≤ 0,5 N
Ťahová sila na kontakt	≥ 0,1 N
Životnosť IEC 60512-9-1	Trieda kvality 1: 500 cyklov zapojenia
Prekročenie bezpečnosti	0,9 mm
Prekrytie kontaktov	1,5 mm
Stredový posun	± 0,7 mm
Axiálny posun v spojenom stave (x/y)	± 0,4 mm
Uhlový posun pozdĺžnej osi	± 4°
Uhlový posun priečnej osi	± 2°

Elektrické

Vzduchová a plazivá vzdialenosť	min. 0,4 mm

Schválenia / zhoda

Súbor UL	E130314 a E493123
Životné prostredie	V súlade s RoHS

Derivačný diagram

One27 Konfekcia káblov, varianta 420 Položka č. 404-66NN-LLL-420-1

One27 Kabelkonfektion Konfektionsvariante 420 Foto

Čísla od 12 do 80, Prekrývanie kontaktov 1,5 mm, Plochý kábel AWG 30 s rozstupom 0,635 mm s voľne voliteľnou dĺžkou kábla od 30 do 999 mm, Konfekcia pomocou techniky rezania a zalisovania (IDC), Typ kábla LSZH: -40 °C až +90 °C (v kľude), farebný vodič na A1

Kábel na dosku

Vysoká hustota

Zobraziť viac informácií o produkte

One27 Konfekcia káblov, varianta 420 Položka č. 404-66NN-LLL-420-1 - Technické údaje

Základy

Počet kontaktov	12 – 80
Technológia pripojenia	SMT
Prevádzková teplota	-40 °C až +90 °C

Materiál

Izolačné teleso	LCP, UL 94 V-0 (konektor IDC) LSZH EVA/PO, UL 22088 (kábel)
Hodnota CTI IEC 60112	175 (konektor IDC)
Kontaktný materiál	Zliatina medi (konektor IDC) Pocínovaná meď (kábel)
Kontaktný poťah	Au cez PdNi cez Ni (IDC konektor)
Oblasť pripojenia	Sn nad Ni

Mechanické

Rozmer mriežky	1,27 mm (konektor IDC) 0,635 mm (kábel)
Vkladacia sila na kontakt	≤ 0,5 N
Ťahová sila na kontakt	≥ 0,1 N
Životnosť IEC 60512-9-1	Trieda kvality 1: 500 cyklov zapojenia
Prekročenie bezpečnosti	0,9 mm
Prekrytie kontaktov	1,5 mm
Stredový posun	± 0,7 mm
Axiálny posun v spojenom stave (x/y)	± 0,4 mm
Uhlový posun pozdĺžnej osi	± 4°
Uhlový posun priečnej osi	± 2°

Elektrické

Vzduchová a plazivá vzdialenosť	min. 0,4 mm

Schválenia / zhoda

Súbor UL	E130314 a E493123
Životné prostredie	V súlade s RoHS

Derivačný diagram

One27 Konfekcia káblov, varianta 110 Položka č. 404-66NN-LLL-110-1

ept One27 Kabelkonfektion 110

Čísla od 12 do 80, Prekrývanie kontaktov 1,5 mm, Plochý kábel AWG 30 s rozstupom 0,635 mm s voľne voliteľnou dĺžkou kábla od 30 do 999 mm, Konfekcia pomocou techniky rezania a zalisovania (IDC), Typ kábla LSZH: -40 °C až +90 °C (v kľude), farebný vodič na A1

Kábel na dosku

Vysoká hustota

Zobraziť viac informácií o produkte

One27 Konfekcia káblov, varianta 110 Položka č. 404-66NN-LLL-110-1 - Technické údaje

Základy

Počet kontaktov	12 – 80
Technológia pripojenia	SMT
Prevádzková teplota	-40 °C až +90 °C

Materiál

Izolačné teleso	LCP, UL 94 V-0 (konektor IDC) LSZH EVA/PO, UL 22088 (kábel)
Hodnota CTI IEC 60112	175 (konektor IDC)
Kontaktný materiál	Zliatina medi (konektor IDC) Pocínovaná meď (kábel)
Kontaktný poťah	Au cez PdNi cez Ni (IDC konektor)
Oblasť pripojenia	Sn nad Ni

Mechanické

Rozmer mriežky	1,27 mm (konektor IDC) 0,635 mm (kábel)
Vkladacia sila na kontakt	≤ 0,5 N
Ťahová sila na kontakt	≥ 0,1 N
Životnosť IEC 60512-9-1	Trieda kvality 1: 500 cyklov zapojenia
Prekročenie bezpečnosti	0,9 mm
Prekrytie kontaktov	1,5 mm
Stredový posun	± 0,7 mm
Axiálny posun v spojenom stave (x/y)	± 0,4 mm
Uhlový posun pozdĺžnej osi	± 4°
Uhlový posun priečnej osi	± 2°

Elektrické

Vzduchová a plazivá vzdialenosť	min. 0,4 mm

Schválenia / zhoda

Súbor UL	E130314 a E493123
Životné prostredie	V súlade s RoHS

Derivačný diagram

One27 Konfekcia káblov, varianta 140 Položka č. 404-66NN-LLL-140-1

ept One27 Kabelkonfektion 140

Čísla od 12 do 80, Prekrývanie kontaktov 1,5 mm, Plochý kábel AWG 30 s rozstupom 0,635 mm s voľne voliteľnou dĺžkou kábla od 30 do 999 mm, Konfekcia pomocou techniky rezania a zalisovania (IDC), Typ kábla LSZH: -40 °C až +90 °C (v kľude), farebný vodič na A1

Kábel na dosku

Vysoká hustota

Zobraziť viac informácií o produkte

One27 Konfekcia káblov, varianta 140 Položka č. 404-66NN-LLL-140-1 - Technické údaje

Základy

Počet kontaktov	12 – 80
Technológia pripojenia	SMT
Prevádzková teplota	-40 °C až +90 °C

Materiál

Izolačné teleso	LCP, UL 94 V-0 (konektor IDC) LSZH EVA/PO, UL 22088 (kábel)
Hodnota CTI IEC 60112	175 (konektor IDC)
Kontaktný materiál	Zliatina medi (konektor IDC) Pocínovaná meď (kábel)
Kontaktný poťah	Au cez PdNi cez Ni (IDC konektor)
Oblasť pripojenia	Sn nad Ni

Mechanické

Rozmer mriežky	1,27 mm (konektor IDC) 0,635 mm (kábel)
Vkladacia sila na kontakt	≤ 0,5 N
Ťahová sila na kontakt	≥ 0,1 N
Životnosť IEC 60512-9-1	Trieda kvality 1: 500 cyklov zapojenia
Prekročenie bezpečnosti	0,9 mm
Prekrytie kontaktov	1,5 mm
Stredový posun	± 0,7 mm
Axiálny posun v spojenom stave (x/y)	± 0,4 mm
Uhlový posun pozdĺžnej osi	± 4°
Uhlový posun priečnej osi	± 2°

Elektrické

Vzduchová a plazivá vzdialenosť	min. 0,4 mm

Schválenia / zhoda

Súbor UL	E130314 a E493123
Životné prostredie	V súlade s RoHS

Derivačný diagram

One27 Konfekcia káblov, varianta 440 Položka č. 404-66NN-LLL-440-1

ept One27 Kabelkonfektion 440

Čísla od 12 do 80, Prekrývanie kontaktov 1,5 mm, Plochý kábel AWG 30 s rozstupom 0,635 mm s voľne voliteľnou dĺžkou kábla od 30 do 999 mm, Konfekcia pomocou techniky rezania a zalisovania (IDC), Typ kábla LSZH: -40 °C až +90 °C (v kľude), farebný vodič na A1

Kábel na dosku

Vysoká hustota

Zobraziť viac informácií o produkte

One27 Konfekcia káblov, varianta 440 Položka č. 404-66NN-LLL-440-1 - Technické údaje

Základy

Počet kontaktov	12 – 80
Technológia pripojenia	SMT
Prevádzková teplota	-40 °C až +90 °C

Materiál

Izolačné teleso	LCP, UL 94 V-0 (konektor IDC) LSZH EVA/PO, UL 22088 (kábel)
Hodnota CTI IEC 60112	175 (konektor IDC)
Kontaktný materiál	Zliatina medi (konektor IDC) Pocínovaná meď (kábel)
Kontaktný poťah	Au cez PdNi cez Ni (IDC konektor)
Oblasť pripojenia	Sn nad Ni

Mechanické

Rozmer mriežky	1,27 mm (konektor IDC) 0,635 mm (kábel)
Vkladacia sila na kontakt	≤ 0,5 N
Ťahová sila na kontakt	≥ 0,1 N
Životnosť IEC 60512-9-1	Trieda kvality 1: 500 cyklov zapojenia
Prekročenie bezpečnosti	0,9 mm
Prekrytie kontaktov	1,5 mm
Stredový posun	± 0,7 mm
Axiálny posun v spojenom stave (x/y)	± 0,4 mm
Uhlový posun pozdĺžnej osi	± 4°
Uhlový posun priečnej osi	± 2°

Elektrické

Vzduchová a plazivá vzdialenosť	min. 0,4 mm

Schválenia / zhoda

Súbor UL	E130314 a E493123
Životné prostredie	V súlade s RoHS

Derivačný diagram

Iný počet stĺpov? Iná výška stohovania? Alternatívne kontaktné nátery? Varianty na mieru? Oneskorené kontakty?

Žiadosť o prispôsobené konektory

" Nie je to pre vás to pravé? Požiadajte o konektor na mieru!

Username:

Ďakujeme! Vaše požiadavky preveríme a budeme vás kontaktovať.

V prípade otázok sme vám k dispozícii kedykoľvek prostredníctvom e-mailu alebo telefónu.

Nenašiel sa žiadny vhodný produkt – požiadajte o produkt teraz:

Pole označené * sú povinné.

Spoločnosť *

Pozdrav

Krstné meno *

Názov *

Ulica *

POSTCODE *

Umiestnenie *

Krajina *

e-mail *

Telefón *

Požiadavky na výrobok *

Naše vyhlásenie o ochrane osobných údajov si môžete prečítať tu.

Hlavné prednosti konektorov One27 SMT

Čo dokážu konektory One27 od spoločnosti ept? Aké možnosti pripojenia dosiek plošných spojov a aké techniky pripojenia ponúkajú? Prečo sú konektory One27 obzvlášť odolné a ľahko spracovateľné?

Na tieto a mnohé ďalšie otázky vám názorné odpovie tento animovaný film. Pozrite si ho hneď tu! (alebo na YouTube)!

Vlastnosti 1,27 mm SMT konektorov pre aplikácie typu doska-doska

Séria One27® ponúka vysoko flexibilné a zároveň spoľahlivé konektory pre širokú škálu aplikácií typu doska-doska. Produktová rodina je založená na rozteči 1,27 mm, ponúka rôzne rovné a uhlové vyhotovenia, ako aj pripojenia s plochým káblom, a je k dispozícii s rôznym počtom pólov od 12 do 80 kontaktov. Konektory sú kompatibilné s dostupnými produktmi tohto typu a v testoch dosahujú optimálne výsledky.

One27 lišta na nože
Prehľad podrobností

Ochrana proti otočeniu
na správne pripojenie konektora a zásuvky

Závitové skosenia
na kompenzáciu posunu v strede a uhlového posunu pri zasúvaní

Boardlock
pevné pripojenie k doske s plošnými spojmi

Polohovací čap
optimálne spracovanie vďaka presnému umiestneniu

koplanarita
spoľahlivé spájkovanie pri spracovaní

Tvorba menisku
vysoká stabilita a pevnosť spájky

One27 konektor
Prehľad podrobností

dvojramenný pružinový kontakt
pre bezpečné a spoľahlivé spojenie

Hladký povrch
spoľahlivé kontaktovanie prostredníctvom uzavretia kontaktu na valcovanom, hladkom povrchu

28915 100x100x72x72x100 image — Prekročenie bezpečnosti
Vysoká spoľahlivosť vďaka vysokej kompenzácii tolerancií

28915 100x100x72x72x100 image

Motive Web Kurzbeschreibung Kontakt 1640x1195px

Vyrobíme pre vás presne na mieru šité, individuálne konektory pre vaše použitie.

iný počet pólov
iné výšky stohov
alternatívne povrchové úpravy kontaktov

Požiadajte si teraz individuálny konektor

Flexibilné rozstupy dosiek doska-doska

S konektormi One27 od spoločnosti ept je možné realizovať rozstupy dosiek plošných spojov od 8,00 do 20,00 mm.
Vysoká odolnosť konektorov One27 proti nesprávnemu zasunutiu umožňuje variabilné zasúvanie nožových a pružinových lišt v rozsahu 1,5 mm. Kombináciou rôznych výšok konštrukcie je tak možné dosiahnuť nielen malé, ale aj väčšie vzdialenosti medzi doskami.

ept One27 Mittenversatz

Posun stredu u konektorov One27
Povolené tolerancie posunu

Konektory One27 SMT tolerujú pri zapájaní posun 0,7 mm v pozdĺžnej aj priečnej osi.

ept One27 Winkelversatz

Uhlové posunutie pri konektoroch One27
Povolené tolerancie uhlového sklonu

Pri zapájaní doskových konektorov One27 je možné zasunúť konektor s kolíkmi do konektora so zásuvkami pod uhlom až 4° v pozdĺžnej osi a 2° v priečnej osi.

K dispozícii sú testovacie správy o kompatibilite s inými konektormi na trhu.

Balenie typu Tape & Reel pre automatizované osadzovanie

Káblová lišta IDC je k dispozícii aj bez plochého kábla pre individuálne dĺžky káblov

Konektory pre dosky s plošnými spojmi One27 SMT s rozstupom 1,27 mm

Schreibtisch ept

„Ponúknuť čo najrozmanitejšie typy pripojení a varianty konektorov v rámci jednej produktovej rodiny konektorov, a to pri malom rozteči a maximálnej odolnosti? Túto výzvu sme sa rozhodli prijať!

Naše SMT konektory One27 s roztečou 1,27 mm teraz spĺňajú presne toto a ešte oveľa viac: sú predurčené pre množstvo aplikácií typu mezzanine, board-to-board a board-to-cable v SMT, pričom sú mimoriadne robustné a ľahko spracovateľné a navyše sú preukázateľne kompatibilné s už bežnými SMT konektormi s rozstupom 1,27 mm na trhu. Vďaka výberu z troch rôznych konštrukčných prevedení pre konektory s nožovými a pružinovými kontaktmi a vysokej bezpečnosti proti prekrytiu je možné realizovať prakticky akúkoľvek vzdialenosť medzi doskami od 8 do 20,00 mm a akékoľvek usporiadanie dosiek. Okrem toho ponúkame pružinový konektor One27 IDC nielen samostatne, ale aj s individuálne konfigurovateľnou kabelážou. Naozaj si tu každý nájde to, čo potrebuje! Optimálnu spracovateľnosť konektorov SMT pre dosky s plošnými spojmi zaručujeme toleranciou koplanarity iba 0,1 mm a neuveriteľným rozsahom zachytenia ± 0,7 mm resp. ± 4° pozdĺžne a ± 2° priečne. Najlepšie si konektory One27 vyskúšajte sami a objednajte si hneď svoje bezplatné vzorky!“
Dominik Dotzer, produktový manažér ept GmbH

FAQ: Otázky a odpovede týkajúce sa konektorov pre dosky s plošnými spojmi One27 SMT

Ako sa dajú spracovávať konektory dosiek SMT od spoločnosti One27?Aké sú možnosti prepojenia dosiek plošných spojov pomocou konektorov One27 SMT?Aké rozstupy dosiek je možné realizovať pomocou konektorov One27?Prečo je kontakt medzi nožovým a pružinovým konektorom u konektorov One27 obzvlášť spoľahlivý?Sú konektory One27 SMT pre dosky s plošnými spojmi od spoločnosti ept kompatibilné s inými konektormi na trhu?Na aké účely sa používajú konektory na dosky plošných spojov One27?Aké prúdy je možné prenášať pomocou konektorov One27?Aký posun tolerujú konektory dosiek plošných spojov One27 pri zasúvaní?Je konektor One27 IDC k dispozícii aj bez plochého kábla?Ponúka spoločnosť ept konektorový panel One27 IDC aj v hotovej podobe s namontovaným káblom?Dodávajú sa konektory One27 SMT aj v balení typu Tape & Reel?Sú konektory na dosky plošných spojov One27 komponentmi s certifikáciou UL?Sú konektory na dosky plošných spojov ept v súlade so smernicou RoHS?

Ako sa dajú spracovávať konektory dosiek SMT od spoločnosti One27?

Systém konektorov One27 sa spracováva pomocou technológie povrchovej montáže (SMT) a tým pádom sa priamo spájkuje na dosky s plošnými spojmi. Konektory sa štandardne dodávajú v balení typu Tape and Reel, čo umožňuje plne automatické spracovanie pomocou zariadenia typu Pick-and-Place. Polohovacie čapy na spodnej strane konektorov One27 zaručujú presné umiestnenie na doske s plošnými spojmi. Spoločnosť ept navyše zaručuje koplanaritu kontaktov s maximálnou odchýlkou 0,1 mm, aby bolo pri spracovaní zabezpečené spoľahlivé spájkovanie.

Aké sú možnosti prepojenia dosiek plošných spojov pomocou konektorov One27 SMT?

Rôzne konštrukčné prevedenia konektorov radu One27 umožňujú prepojenie dosiek plošných spojov v paralelnom, horizontálnom alebo pravouhlom usporiadaní, ako aj pripojenie plochých káblov k doske plošných spojov.

Aké rozstupy dosiek je možné realizovať pomocou konektorov One27?

S konektormi One27 pre dosky s plošnými spojmi je možné dosiahnuť minimálnu vzdialenosť medzi doskami 8,00 mm a maximálnu vzdialenosť 20,00 mm. To je možné jednak vďaka veľkej presahovej oblasti 1,5 mm. Konektory s kolíkmi a pružinami je tak možné roztiahnuť až o 1,5 mm a naďalej zaručujú optimálne a spoľahlivé spojenie. Na druhej strane je možné kombinovať výšky One27 low-, mid- a high-profile v deviatich variantoch, aby sa dosiahli rôzne vzdialenosti medzi doskami.

One27 Ueberstecksicherheit

Prečo je kontakt medzi nožovým a pružinovým konektorom u konektorov One27 obzvlášť spoľahlivý?

U konektorov One27 sa kontaktovanie uskutočňuje prostredníctvom dvojramenného pružinového kontaktu, ktorý obklopuje kontaktný kolík lišty. Aj pri posunutí konektora je tak zaručené spoľahlivé spojenie aspoň na jednej strane kontaktného kolíka. Okrem toho sa kontaktovanie uskutočňuje cez hladký, valcovaný povrch pružinového kontaktu. Odieranie kontaktnej plochy a tvorba triesok pri zasúvaní konektorov One27 sú tak vylúčené.

One27 Federkontakt

Sú konektory One27 SMT pre dosky s plošnými spojmi od spoločnosti ept kompatibilné s inými konektormi na trhu?

Systém konektorov One27 je bez obmedzenia kompatibilný s konektormi iných výrobcov. Kompatibilita konektorov One27 je potvrdená v testovacích správach, ktoré si môžete vyžiadať na adrese sales@ept.de.

Na aké účely sa používajú konektory na dosky plošných spojov One27?

Konektory One27 SMT sú vhodné pre všetky aplikácie, v ktorých je potrebné spojiť dosky plošných spojov spoľahlivo a zároveň s minimálnymi priestorovými nárokmi. Vďaka rôznym dostupným orientáciám, výškam a spôsobom pripojenia konektorov One27 máte úplnú voľnosť pri usporiadaní spájovaných dosiek plošných spojov aj pri výbere spôsobu pripojenia. Či už sú dosky usporiadané paralelne v rôznych vzdialenostiach, horizontálne vedľa seba, v pravom uhle alebo pomocou plochého kábla – spôsob ich prepojenia je úplne na vás.

Aké prúdy je možné prenášať pomocou konektorov One27?

50-pólový konektor One27 prenáša prúd až 1,4 A pri okolitej teplote 20 °C. Ak máte záujem o presné údaje, požiadajte o naše testovacie správy na adrese sales@ept.de.

Aký posun tolerujú konektory dosiek plošných spojov One27 pri zasúvaní?

Konektory One27 sa vyznačujú vysokou toleranciou posunu. Pri zapájaní nožových a pružinových lišt je tak povolený posun stredu o 0,7 mm v pozdĺžnej aj priečnej osi. Tolerancia uhlového sklonu je 4° v pozdĺžnom smere a 2° v priečnom smere.

Je konektor One27 IDC k dispozícii aj bez plochého kábla?

Áno, spoločnosť ept ponúka IDC konektorovú lištu z produktovej rady One27 aj bez kábla. Môžete si tak kábel namontovať sami a dĺžku kábla si určiť podľa vlastných potrieb. V tejto súvislosti prosím dodržiavajte pokyny na montáž.
Spoločnosť ept vám však ponúka aj individuálnu montáž kábla pre IDC konektorovú lištu One27, prispôsobenú vašim potrebám.

Ponúka spoločnosť ept konektorový panel One27 IDC aj v hotovej podobe s namontovaným káblom?

Áno, spoločnosť ept ponúka konektorový panel One27 IDC s technológiou rezania a zasúvania vrátane kompletnej kabeláže. Môžete si voľne zvoliť orientáciu konektorov, počet pólov aj dĺžku kábla. Okrem toho máte na výber tri rôzne typy káblov.

Dodávajú sa konektory One27 SMT aj v balení typu Tape & Reel?

Áno, konektory One27 SMT sa štandardne dodávajú v balení typu „tape and reel“, čo umožňuje plne automatické spracovanie pomocou zariadenia typu „pick-and-place“. Môžete nás tiež kontaktovať ohľadom iných typov balenia. Páska One27 IDC sa zvyčajne dodáva v balení typu „tray“.

Sú konektory na dosky plošných spojov One27 komponentmi s certifikáciou UL?

Áno, konektory One27 od spoločnosti ept sú v USA a Kanade certifikované podľa UL.

Sú konektory na dosky plošných spojov ept v súlade so smernicou RoHS?

RoHS (Restriction of the use of certain Hazardous Substances) je smernica o obmedzení používania určitých nebezpečných látok v elektrických a elektronických zariadeniach.
Potvrdzujeme, že konektory One27 od spoločnosti ept sú v súlade so smernicou RoHS 2011/65/EÚ, ako vyplýva z potvrdenia o zhode s RoHS. Bližšie informácie nájdete v sekcii RoHS & REACH.

Skúsenosti

Rešpektujeme želanie našich zákazníkov o diskrétnosti, a preto v nasledujúcom texte neuvádzame žiadne zdroje. Bezvýhradne
však ručíme za pravdivosť týchto tvrdení.

Krátke dodacie lehoty konektorov pre dosky s plošnými spojmi One27 boli pre nás rozhodujúcim faktorom pri výbere potrebných konektorov s rozstupom 1,27 mm od spoločnosti ept.

Einkäufer Hardware-Entwicklung

V prípade konektorov One27 môžeme zachovať už existujúce rozloženie dosky plošných spojov. Vďaka tomu môžeme veľmi jednoducho a bez zmien v návrhu prejsť na SMT konektory od spoločnosti ept.

Entwicklungsingenieur Hardware-Entwicklung

Vďaka posunutému umiestneniu konektorov na ohnutých lištách One27 od spoločnosti ept si ušetríme potrebu druhej kamery na kontrolu kvality spájkovania.

Fertigungsleiter Contract Manufacturing

Vďaka spoločnosti ept si teraz môžeme objednať konektorovú lištu IDC s rozstupom 1,27 mm aj vo voľnej podobe, teda bez konštrukcie kábla.

Leiter Einkauf Automatisierungstechnik

Test spájkovania konektorov One27 SMT od spoločnosti ept ma presvedčil o ich optimálnej spracovateľnosti. Takto som sa na konektory pri výbere ešte nikdy nepozeral!

Entwicklungsleiter Baugruppenfertigung

Doteraz som ešte nevidel priamy dôkaz toho, ako dobre sa konektory dajú napájať na doske s plošnými spojmi. Test spájkovania konektorov One27 mi otvoril oči: tu je skutočne vidieť, ako pevné je spájkované spojenie kontaktov s doskou s plošnými spojmi.

Einkäufer Embedded Computing

Pre nás bolo veľmi užitočné, že sme si mohli voľne zakúpiť lišty IDC s rozstupom 1,27 mm s takým širokým výberom počtu kontaktov.

Entwicklungsingenieur Hardware-Entwicklung

Radi by sme vás navštívili vo vašej krásnej lokalite, avšak z hľadiska kvality nemáme dôvod na návštevu

Einkäufer Hardware-Entwicklung

Konektory produkty ept One27 – 1,27 mm SMT

+49 8861 2501 0

Obsah

Vyhľadávač produktov
