Napájacie terminály: Prehľad

Prehľad faktov Aplikácie Produkty Power Terminals Funkcie

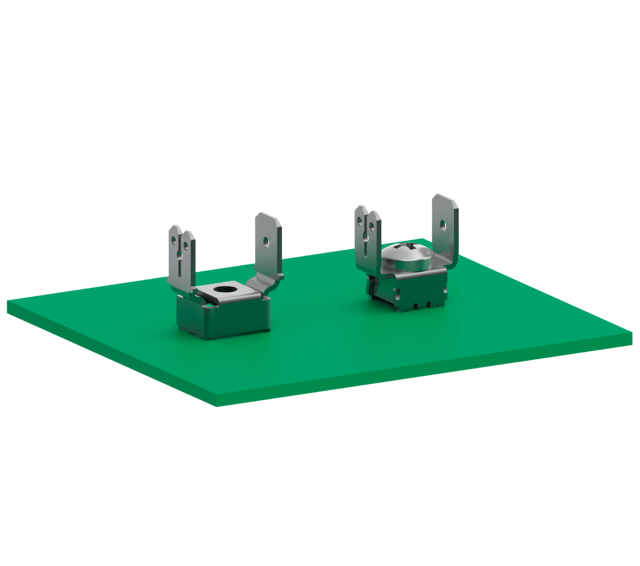

Napájacie svorky – napájanie na doske s plošnými spojmi

Pripojenia napájania pomocou techniky lisovania: Terminály ept-Power sú určené špeciálne na pripojenie napájania na doske s plošnými spojmi. Pripojenie kábla sa vykonáva pomocou káblových koncoviek so skrutkovacím upevnením alebo pomocou plochých konektorov (Faston).

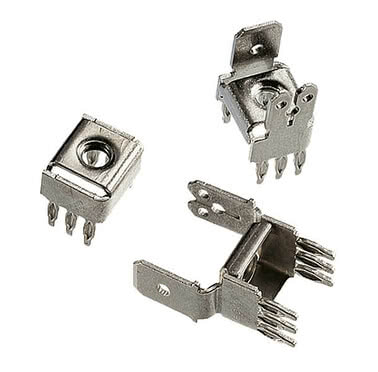

PowerTerminals 5 08x10 16 Gewinde M4 Foto

Funkcie

jednoduché pripojenie napájacích káblov;
možné sú individuálne varianty, ako napríklad
uhlové alebo kolené pripojenie; jednoduchá montáž lisovaním;
príslušenstvo: skrutky so závitom M4 alebo M5

Aplikácie

Napájanie prostredníctvom skrutkovacích svoriek alebo konektorov Faston
Systémy zadnej dosky pre napájanie

Napájacie terminály: Prehľad

Prehľad faktov Aplikácie Produkty Power Terminals Funkcie

Rozstup 5,08 x 10,16 mm

Napájacie svorky s rozstupom 5,08 x 10,16 mm Položka č. 911-33008

Závit M4, Dĺžka pripojenia 5 mm

Technológia lisovania

Napájanie

Odolný

Zobraziť viac informácií o produkte

Napájacie svorky s rozstupom 5,08 x 10,16 mm Položka č. 911-33008 - Technické údaje

Základy

Technológia pripojenia	Technológia lisovania
Dĺžka pripojenia	5 mm
Prevádzková teplota	-55 °C až +125 °C

Materiál

Kontaktný materiál	zliatina medi
Kontaktný poťah	Sn

Mechanické

Rozmer mriežky	5,08 × 10,16 mm

Elektrické

Prevádzkový prúd	20° 45', 70° 30', 100° 25'

Spracovanie

Vlákno	M4
Maximálny uťahovací moment	1,3 Nm

Schválenia / zhoda

Životné prostredie	V súlade s RoHS

Napájacie svorky s rozstupom 5,08 x 10,16 mm Položka č. 911-33009

Závit M4, Dĺžka pripojenia 5 mm

Technológia lisovania

Napájanie

Odolný

Zobraziť viac informácií o produkte

Napájacie svorky s rozstupom 5,08 x 10,16 mm Položka č. 911-33009 - Technické údaje

Základy

Technológia pripojenia	Technológia lisovania
Dĺžka pripojenia	5 mm
Prevádzková teplota	-55 °C až +125 °C

Materiál

Kontaktný materiál	zliatina medi
Kontaktný poťah	Sn

Mechanické

Rozmer mriežky	5,08 × 10,16 mm

Elektrické

Prevádzkový prúd	20° 45', 70° 30', 100° 25'

Spracovanie

Vlákno	M4
Maximálny uťahovací moment	1,3 Nm

Schválenia / zhoda

Životné prostredie	V súlade s RoHS

Napájacie svorky s rozstupom 5,08 x 10,16 mm Položka č. 911-33048

Závit M4, Dĺžka pripojenia 5 mm

Technológia lisovania

Napájanie

Odolný

Zobraziť viac informácií o produkte

Napájacie svorky s rozstupom 5,08 x 10,16 mm Položka č. 911-33048 - Technické údaje

Základy

Technológia pripojenia	Technológia lisovania
Dĺžka pripojenia	5 mm
Prevádzková teplota	-55 °C až +125 °C

Materiál

Kontaktný materiál	zliatina medi
Kontaktný poťah	Sn

Mechanické

Rozmer mriežky	5,08 × 10,16 mm

Elektrické

Prevádzkový prúd	20° 45', 70° 30', 100° 25'

Spracovanie

Vlákno	M4
Maximálny uťahovací moment	1,3 Nm

Schválenia / zhoda

Životné prostredie	V súlade s RoHS

Napájacie svorky s rozstupom 5,08 x 10,16 mm Položka č. 911-33049

Závit M4, Dĺžka pripojenia 5 mm

Technológia lisovania

Napájanie

Odolný

Zobraziť viac informácií o produkte

Napájacie svorky s rozstupom 5,08 x 10,16 mm Položka č. 911-33049 - Technické údaje

Základy

Technológia pripojenia	Technológia lisovania
Dĺžka pripojenia	5 mm
Prevádzková teplota	-55 °C až +125 °C

Materiál

Kontaktný materiál	zliatina medi
Kontaktný poťah	Sn

Mechanické

Rozmer mriežky	5,08 × 10,16 mm

Elektrické

Prevádzkový prúd	20° 45', 70° 30', 100° 25'

Spracovanie

Vlákno	M4
Maximálny uťahovací moment	1,3 Nm

Schválenia / zhoda

Životné prostredie	V súlade s RoHS

Napájacie svorky s rozstupom 5,08 x 10,16 mm Položka č. 911-33248

Závit M4, Dĺžka pripojenia 5 mm

Technológia lisovania

Napájanie

Odolný

Zobraziť viac informácií o produkte

Napájacie svorky s rozstupom 5,08 x 10,16 mm Položka č. 911-33248 - Technické údaje

Základy

Technológia pripojenia	Technológia lisovania
Dĺžka pripojenia	5 mm
Prevádzková teplota	-55 °C až +125 °C

Materiál

Kontaktný materiál	zliatina medi
Kontaktný poťah	Sn

Mechanické

Rozmer mriežky	5,08 × 10,16 mm

Elektrické

Prevádzkový prúd	20° 45', 70° 30', 100° 25'

Spracovanie

Vlákno	M4
Maximálny uťahovací moment	1,3 Nm

Schválenia / zhoda

Životné prostredie	V súlade s RoHS

Napájacie svorky s rozstupom 5,08 x 10,16 mm Položka č. 911-33249

Závit M4, Dĺžka pripojenia 5 mm

Technológia lisovania

Napájanie

Odolný

Zobraziť viac informácií o produkte

Napájacie svorky s rozstupom 5,08 x 10,16 mm Položka č. 911-33249 - Technické údaje

Základy

Technológia pripojenia	Technológia lisovania
Dĺžka pripojenia	5 mm
Prevádzková teplota	-55 °C až +125 °C

Materiál

Kontaktný materiál	zliatina medi
Kontaktný poťah	Sn

Mechanické

Rozmer mriežky	5,08 × 10,16 mm

Elektrické

Prevádzkový prúd	20° 45', 70° 30', 100° 25'

Spracovanie

Vlákno	M4
Maximálny uťahovací moment	1,3 Nm

Schválenia / zhoda

Životné prostredie	V súlade s RoHS

Napájacie svorky s rozstupom 5,08 x 10,16 mm Položka č. 911-32004

Závit M4, Dĺžka pripojenia 5 mm

Technológia lisovania

Napájanie

Odolný

Zobraziť viac informácií o produkte

Napájacie svorky s rozstupom 5,08 x 10,16 mm Položka č. 911-32004 - Technické údaje

Základy

Technológia pripojenia	Technológia lisovania
Dĺžka pripojenia	5 mm
Prevádzková teplota	-55 °C až +125 °C

Materiál

Kontaktný materiál	zliatina medi
Kontaktný poťah	Sn

Mechanické

Rozmer mriežky	5,08 × 10,16 mm

Elektrické

Prevádzkový prúd	20° 45', 70° 30', 100° 25'

Spracovanie

Vlákno	M4
Maximálny uťahovací moment	1,3 Nm

Schválenia / zhoda

Životné prostredie	V súlade s RoHS

Napájacie svorky s rozstupom 5,08 x 10,16 mm Položka č. 911-32006

Závit M4, Dĺžka pripojenia 5 mm

Technológia lisovania

Napájanie

Odolný

Zobraziť viac informácií o produkte

Napájacie svorky s rozstupom 5,08 x 10,16 mm Položka č. 911-32006 - Technické údaje

Základy

Technológia pripojenia	Technológia lisovania
Dĺžka pripojenia	5 mm
Prevádzková teplota	-55 °C až +125 °C

Materiál

Kontaktný materiál	zliatina medi
Kontaktný poťah	Sn

Mechanické

Rozmer mriežky	5,08 × 10,16 mm

Elektrické

Prevádzkový prúd	20° 45', 70° 30', 100° 25'

Spracovanie

Vlákno	M4
Maximálny uťahovací moment	1,3 Nm

Schválenia / zhoda

Životné prostredie	V súlade s RoHS

Napájacie svorky s rozstupom 5,08 x 10,16 mm Položka č. 911-32044

Závit M4, Dĺžka pripojenia 5 mm

Technológia lisovania

Napájanie

Odolný

Zobraziť viac informácií o produkte

Napájacie svorky s rozstupom 5,08 x 10,16 mm Položka č. 911-32044 - Technické údaje

Základy

Technológia pripojenia	Technológia lisovania
Dĺžka pripojenia	5 mm
Prevádzková teplota	-55 °C až +125 °C

Materiál

Kontaktný materiál	zliatina medi
Kontaktný poťah	Sn

Mechanické

Rozmer mriežky	5,08 × 10,16 mm

Elektrické

Prevádzkový prúd	20° 45', 70° 30', 100° 25'

Spracovanie

Vlákno	M4
Maximálny uťahovací moment	1,3 Nm

Schválenia / zhoda

Životné prostredie	V súlade s RoHS

Napájacie svorky s rozstupom 5,08 x 10,16 mm Položka č. 911-32046

Závit M4, Dĺžka pripojenia 5 mm

Technológia lisovania

Napájanie

Odolný

Zobraziť viac informácií o produkte

Napájacie svorky s rozstupom 5,08 x 10,16 mm Položka č. 911-32046 - Technické údaje

Základy

Technológia pripojenia	Technológia lisovania
Dĺžka pripojenia	5 mm
Prevádzková teplota	-55 °C až +125 °C

Materiál

Kontaktný materiál	zliatina medi
Kontaktný poťah	Sn

Mechanické

Rozmer mriežky	5,08 × 10,16 mm

Elektrické

Prevádzkový prúd	20° 45', 70° 30', 100° 25'

Spracovanie

Vlákno	M4
Maximálny uťahovací moment	1,3 Nm

Schválenia / zhoda

Životné prostredie	V súlade s RoHS

Napájacie svorky s rozstupom 5,08 x 10,16 mm Položka č. 911-32244

Závit M4, Dĺžka pripojenia 5 mm

Technológia lisovania

Napájanie

Odolný

Zobraziť viac informácií o produkte

Napájacie svorky s rozstupom 5,08 x 10,16 mm Položka č. 911-32244 - Technické údaje

Základy

Technológia pripojenia	Technológia lisovania
Dĺžka pripojenia	5 mm
Prevádzková teplota	-55 °C až +125 °C

Materiál

Kontaktný materiál	zliatina medi
Kontaktný poťah	Sn

Mechanické

Rozmer mriežky	5,08 × 10,16 mm

Elektrické

Prevádzkový prúd	20° 45', 70° 30', 100° 25'

Spracovanie

Vlákno	M4
Maximálny uťahovací moment	1,3 Nm

Schválenia / zhoda

Životné prostredie	V súlade s RoHS

Napájacie svorky s rozstupom 5,08 x 10,16 mm Položka č. 911-32246

Závit M4, Dĺžka pripojenia 5 mm

Technológia lisovania

Napájanie

Odolný

Zobraziť viac informácií o produkte

Napájacie svorky s rozstupom 5,08 x 10,16 mm Položka č. 911-32246 - Technické údaje

Základy

Technológia pripojenia	Technológia lisovania
Dĺžka pripojenia	5 mm
Prevádzková teplota	-55 °C až +125 °C

Materiál

Kontaktný materiál	zliatina medi
Kontaktný poťah	Sn

Mechanické

Rozmer mriežky	5,08 × 10,16 mm

Elektrické

Prevádzkový prúd	20° 45', 70° 30', 100° 25'

Spracovanie

Vlákno	M4
Maximálny uťahovací moment	1,3 Nm

Schválenia / zhoda

Životné prostredie	V súlade s RoHS

Rozstup 5,08 x 7,62 mm

Napájacie svorky s rozstupom 5,08 x 7,62 mm Položka č. 910-22015

PowerTerminals 5 08x7 62 Gewinde M5 Foto

Závit M4, Dĺžka pripojenia 4,5 mm

Technológia lisovania

Napájanie

Odolný

Zobraziť viac informácií o produkte

Napájacie svorky s rozstupom 5,08 x 7,62 mm Položka č. 910-22015 - Technické údaje

Základy

Technológia pripojenia	Technológia lisovania
Dĺžka pripojenia	4,5 mm
Prevádzková teplota	-55 °C až +125 °C

Materiál

Kontaktný materiál	zliatina medi
Kontaktný poťah	Sn

Mechanické

Rozmer mriežky	5,08 × 7,62 mm

Elektrické

Prevádzkový prúd	20° 45', 70° 30', 100° 25'

Spracovanie

Vlákno	M4
Maximálny uťahovací moment	1,3 Nm

Schválenia / zhoda

Životné prostredie	V súlade s RoHS

Napájacie svorky s rozstupom 5,08 x 7,62 mm Položka č. 910-22020

Závit M5, Dĺžka pripojenia 4,5 mm

Technológia lisovania

Napájanie

Odolný

Zobraziť viac informácií o produkte

Napájacie svorky s rozstupom 5,08 x 7,62 mm Položka č. 910-22020 - Technické údaje

Základy

Technológia pripojenia	Technológia lisovania
Dĺžka pripojenia	4,5 mm
Prevádzková teplota	-55 °C až +125 °C

Materiál

Kontaktný materiál	zliatina medi
Kontaktný poťah	Sn

Mechanické

Rozmer mriežky	5,08 × 7,62 mm

Elektrické

Prevádzkový prúd	20° 45', 70° 30', 100° 25'

Spracovanie

Vlákno	M5
Maximálny uťahovací moment	1,3 Nm

Schválenia / zhoda

Životné prostredie	V súlade s RoHS

Napájacie svorky s rozstupom 5,08 x 7,62 mm Položka č. 910-22715/1

Závit M4, Dĺžka pripojenia 4,5 mm

Technológia lisovania

Napájanie

Odolný

Zobraziť viac informácií o produkte

Napájacie svorky s rozstupom 5,08 x 7,62 mm Položka č. 910-22715/1 - Technické údaje

Základy

Technológia pripojenia	Technológia lisovania
Dĺžka pripojenia	4,5 mm
Prevádzková teplota	-55 °C až +125 °C

Materiál

Kontaktný materiál	zliatina medi
Kontaktný poťah	Sn

Mechanické

Rozmer mriežky	5,08 × 7,62 mm

Elektrické

Prevádzkový prúd	20° 45', 70° 30', 100° 25'

Spracovanie

Vlákno	M4
Maximálny uťahovací moment	1,3 Nm

Schválenia / zhoda

Životné prostredie	V súlade s RoHS

Napájacie svorky s rozstupom 5,08 x 7,62 mm Položka č. 910-22720/1

Závit M5, Dĺžka pripojenia 4,5 mm

Technológia lisovania

Napájanie

Odolný

Zobraziť viac informácií o produkte

Napájacie svorky s rozstupom 5,08 x 7,62 mm Položka č. 910-22720/1 - Technické údaje

Základy

Technológia pripojenia	Technológia lisovania
Dĺžka pripojenia	4,5 mm
Prevádzková teplota	-55 °C až +125 °C

Materiál

Kontaktný materiál	zliatina medi
Kontaktný poťah	Sn

Mechanické

Rozmer mriežky	5,08 × 7,62 mm

Elektrické

Prevádzkový prúd	20° 45', 70° 30', 100° 25'

Spracovanie

Vlákno	M5
Maximálny uťahovací moment	1,3 Nm

Schválenia / zhoda

Životné prostredie	V súlade s RoHS

Napájacie svorky s rozstupom 5,08 x 7,62 mm Položka č. 910-60045

Závit M4, Dĺžka pripojenia 4,5 mm

Technológia lisovania

Napájanie

Odolný

Zobraziť viac informácií o produkte

Napájacie svorky s rozstupom 5,08 x 7,62 mm Položka č. 910-60045 - Technické údaje

Základy

Technológia pripojenia	Technológia lisovania
Dĺžka pripojenia	4,5 mm
Prevádzková teplota	-55 °C až +125 °C

Materiál

Kontaktný materiál	zliatina medi
Kontaktný poťah	Sn

Mechanické

Rozmer mriežky	5,08 × 7,62 mm

Elektrické

Prevádzkový prúd	20° 45', 70° 30', 100° 25'

Spracovanie

Vlákno	M4
Maximálny uťahovací moment	1,3 Nm

Schválenia / zhoda

Životné prostredie	V súlade s RoHS

Napájacie svorky s rozstupom 5,08 x 7,62 mm Položka č. 910-60050

Závit M5, Dĺžka pripojenia 4,5 mm

Technológia lisovania

Napájanie

Odolný

Zobraziť viac informácií o produkte

Napájacie svorky s rozstupom 5,08 x 7,62 mm Položka č. 910-60050 - Technické údaje

Základy

Technológia pripojenia	Technológia lisovania
Dĺžka pripojenia	4,5 mm
Prevádzková teplota	-55 °C až +125 °C

Materiál

Kontaktný materiál	zliatina medi
Kontaktný poťah	Sn

Mechanické

Rozmer mriežky	5,08 × 7,62 mm

Elektrické

Prevádzkový prúd	20° 45', 70° 30', 100° 25'

Spracovanie

Vlákno	M5
Maximálny uťahovací moment	1,3 Nm

Schválenia / zhoda

Životné prostredie	V súlade s RoHS

Napájacie svorky s rozstupom 5,08 x 7,62 mm Položka č. 910-60645/1

Závit M4, Dĺžka pripojenia 4,5 mm

Technológia lisovania

Napájanie

Odolný

Zobraziť viac informácií o produkte

Napájacie svorky s rozstupom 5,08 x 7,62 mm Položka č. 910-60645/1 - Technické údaje

Základy

Technológia pripojenia	Technológia lisovania
Dĺžka pripojenia	4,5 mm
Prevádzková teplota	-55 °C až +125 °C

Materiál

Kontaktný materiál	zliatina medi
Kontaktný poťah	Sn

Mechanické

Rozmer mriežky	5,08 × 7,62 mm

Elektrické

Prevádzkový prúd	20° 45', 70° 30', 100° 25'

Spracovanie

Vlákno	M4
Maximálny uťahovací moment	1,3 Nm

Schválenia / zhoda

Životné prostredie	V súlade s RoHS

Napájacie svorky s rozstupom 5,08 x 7,62 mm Položka č. 910-60650/1

Závit M5, Dĺžka pripojenia 4,5 mm

Technológia lisovania

Napájanie

Odolný

Zobraziť viac informácií o produkte

Napájacie svorky s rozstupom 5,08 x 7,62 mm Položka č. 910-60650/1 - Technické údaje

Základy

Technológia pripojenia	Technológia lisovania
Dĺžka pripojenia	4,5 mm
Prevádzková teplota	-55 °C až +125 °C

Materiál

Kontaktný materiál	zliatina medi
Kontaktný poťah	Sn

Mechanické

Rozmer mriežky	5,08 × 7,62 mm

Elektrické

Prevádzkový prúd	20° 45', 70° 30', 100° 25'

Spracovanie

Vlákno	M5
Maximálny uťahovací moment	1,3 Nm

Schválenia / zhoda

Životné prostredie	V súlade s RoHS

Príslušenstvo

Power Terminals – zasúvacia matica Položka č. 910-20015

Závit M4

Zobraziť viac informácií o produkte

Power Terminals – zasúvacia matica Položka č. 910-20015 - Technické údaje

Základy

Prevádzková teplota	-55 °C až +125 °C

Materiál

Kontaktný materiál	zliatina medi

Spracovanie

Vlákno	M4

Schválenia / zhoda

Životné prostredie	V súlade s RoHS

Power Terminals – zasúvacia matica Položka č. 910-20020

Závit M5

Zobraziť viac informácií o produkte

Power Terminals – zasúvacia matica Položka č. 910-20020 - Technické údaje

Základy

Prevádzková teplota	-55 °C až +125 °C

Materiál

Kontaktný materiál	zliatina medi

Spracovanie

Vlákno	M5

Schválenia / zhoda

Životné prostredie	V súlade s RoHS

Power Terminals – valcovitá skrutka DIN 84, M4 Položka č. 910-20145

Závit M4

Zobraziť viac informácií o produkte

Power Terminals – valcovitá skrutka DIN 84, M4 Položka č. 910-20145 - Technické údaje

Základy

Prevádzková teplota	-55 °C až +125 °C

Materiál

Kontaktný materiál	zliatina medi

Spracovanie

Vlákno	M4

Schválenia / zhoda

Životné prostredie	V súlade s RoHS

Power Terminals – skrutka s krížovým zárezom Položka č. 910-20146

Závit M4

Zobraziť viac informácií o produkte

Power Terminals – skrutka s krížovým zárezom Položka č. 910-20146 - Technické údaje

Základy

Prevádzková teplota	-55 °C až +125 °C

Materiál

Kontaktný materiál	zliatina medi

Spracovanie

Vlákno	M4

Schválenia / zhoda

Životné prostredie	V súlade s RoHS

Power Terminals – valcovitá skrutka DIN 84, M5 Položka č. 910-20150

Závit M5

Zobraziť viac informácií o produkte

Power Terminals – valcovitá skrutka DIN 84, M5 Položka č. 910-20150 - Technické údaje

Základy

Prevádzková teplota	-55 °C až +125 °C

Materiál

Kontaktný materiál	zliatina medi

Spracovanie

Vlákno	M5

Schválenia / zhoda

Životné prostredie	V súlade s RoHS

Podložka pre napájacie svorky Položka č. 910-20320

Závit M4

Zobraziť viac informácií o produkte

Podložka pre napájacie svorky Položka č. 910-20320 - Technické údaje

Základy

Prevádzková teplota	-55 °C až +125 °C

Materiál

Kontaktný materiál	zliatina medi

Spracovanie

Vlákno	M4

Schválenia / zhoda

Životné prostredie	V súlade s RoHS

Podložka pre napájacie svorky Položka č. 910-20330

Závit M5

Zobraziť viac informácií o produkte

Podložka pre napájacie svorky Položka č. 910-20330 - Technické údaje

Základy

Prevádzková teplota	-55 °C až +125 °C

Materiál

Kontaktný materiál	zliatina medi

Spracovanie

Vlákno	M5

Schválenia / zhoda

Životné prostredie	V súlade s RoHS

Iný počet stĺpov? Iná výška stohovania? Alternatívne kontaktné nátery? Varianty na mieru? Oneskorené kontakty?

Žiadosť o prispôsobené konektory

" Nie je to pre vás to pravé? Požiadajte o konektor na mieru!

Username:

Ďakujeme! Vaše požiadavky preveríme a budeme vás kontaktovať.

V prípade otázok sme vám k dispozícii kedykoľvek prostredníctvom e-mailu alebo telefónu.

Nenašiel sa žiadny vhodný produkt – požiadajte o produkt teraz:

Pole označené * sú povinné.

Spoločnosť *

Pozdrav

Krstné meno *

Názov *

Ulica *

POSTCODE *

Umiestnenie *

Krajina *

e-mail *

Telefón *

Požiadavky na výrobok *

Naše vyhlásenie o ochrane osobných údajov si môžete prečítať tu.

Funkcie

Spojovacie svorky ept-Power presviedčajú svojím jednoduchým pripojením napájacích káblov a jednoduchou montážou pomocou lisovania. Spojovacie svorky sú k dispozícii v rôznych variantoch, napríklad v uhlovom vyhotovení alebo s ohnutým výstupom.
