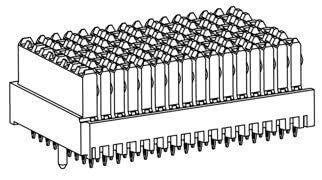

Velox Highspeed backplane
Velox® je modulárny systém konektorov pre vysokorýchlostné backplane-Anwendungen. Bol vyvinutý špeciálne pre trhy s vysokými výkonovými požiadavkami.
Produktová séria Velox® spĺňa vysoké požiadavky systémov VITA46. K dispozícii sú štyri rôzne typy s možnosťou individuálnej konfigurácie. To poskytuje vývojárom väčšiu flexibilitu pri navrhovaní layoutu DPS.
Zlatý povrch s hrúbkou 1,27 µm navyše zaručuje dlhú životnosť systému.
Produktová séria Velox® spĺňa vysoké požiadavky systémov VITA46. K dispozícii sú štyri rôzne typy s možnosťou individuálnej konfigurácie. To poskytuje vývojárom väčšiu flexibilitu pri navrhovaní layoutu DPS.
Zlatý povrch s hrúbkou 1,27 µm navyše zaručuje dlhú životnosť systému.
Funkcie
- 10 Gbit/s
- Robustná konštrukcia
- Testované podľa VITA46
- Vysoká životnosť 200 počet cyklov spojenia
- Povlak
- „Heavy Gold“ Vnútorné kontakty
- Modulárny systém
- konektor Individuálne usporiadanie kontaktov
Aplikácie
- Vojenské
- systémy, systémy pre letecký a kozmický priemysel (letectvo a kozmonautika), systémy pre vysoké zaťaženie
- , telekomunikácie / prenos dát
Velox: Prehľad
Filtre
16-vľavo
Velox 16 – ľavá Položka č. 308-52100-41
Povrch zóny Press-fit: SnPb, Plne osadené (144 kontaktov), Spojovacia technika: Lisovanie, Rozstup 1,8 mm, Rýchlosť prenosu dát 10 Gbit/s
Pravouhlé
Technológia lisovania
Vysoká rýchlosť
Odolný
Velox 16 – ľavá Položka č. 308-52100-42
Povrch zóny Press-fit: Sn (v súlade s RoHS), Plne osadené (144 kontaktov), Spojovacia technika: Lisovanie, Rozstup 1,8 mm, Rýchlosť prenosu dát 10 Gbit/s
Pravouhlé
Technológia lisovania
Vysoká rýchlosť
Odolný
stred
Centrum Velox Položka č. 308-50100-41
Povrch zóny Press-fit: SnPb, Plne osadené (144 kontaktov), Spojovacia technika: Lisovanie, Rozstup 1,8 mm, Rýchlosť prenosu dát 10 Gbit/s
Pravouhlé
Technológia lisovania
Vysoká rýchlosť
Odolný
Centrum Velox Položka č. 308-50100-42
Povrch zóny Press-fit: Sn (v súlade s RoHS), Plne osadené (144 kontaktov), Spojovacia technika: Lisovanie, Rozstup 1,8 mm, Rýchlosť prenosu dát 10 Gbit/s
Pravouhlé
Technológia lisovania
Vysoká rýchlosť
Odolný
Centrum Velox Položka č. 308-50101-41
Povrch zóny Press-fit: SnPb, Individuálne osadené (135 kontaktov), Spojovacia technika: Lisovanie, Rozstup 1,8 mm, Rýchlosť prenosu dát 10 Gbit/s
Pravouhlé
Technológia lisovania
Vysoká rýchlosť
Odolný
Centrum Velox Položka č. 308-50101-42
Povrch zóny Press-fit: Sn (v súlade s RoHS), Individuálne osadené (135 kontaktov), Spojovacia technika: Lisovanie, Rozstup 1,8 mm, Rýchlosť prenosu dát 10 Gbit/s
Pravouhlé
Technológia lisovania
Vysoká rýchlosť
Odolný
Centrum Velox Položka č. 308-50102-41
Povrch zóny Press-fit: SnPb, Individuálne osadené (71 kontaktov), Spojovacia technika: Lisovanie, Rozstup 1,8 mm, Rýchlosť prenosu dát 10 Gbit/s
Pravouhlé
Technológia lisovania
Vysoká rýchlosť
Odolný
Centrum Velox Položka č. 308-50102-42
Povrch zóny Press-fit: Sn (v súlade s RoHS), Individuálne osadené (71 kontaktov), Spojovacia technika: Lisovanie, Rozstup 1,8 mm, Rýchlosť prenosu dát 10 Gbit/s
Pravouhlé
Technológia lisovania
Vysoká rýchlosť
Odolný
Centrum Velox Položka č. 308-50103-41
Povrch zóny Press-fit: SnPb, Individuálne osadené (80 kontaktov), Spojovacia technika: Lisovanie, Rozstup 1,8 mm, Rýchlosť prenosu dát 10 Gbit/s
Pravouhlé
Technológia lisovania
Vysoká rýchlosť
Odolný
Centrum Velox Položka č. 308-50103-42
Povrch zóny Press-fit: Sn (v súlade s RoHS), Individuálne osadené (80 kontaktov), Spojovacia technika: Lisovanie, Rozstup 1,8 mm, Rýchlosť prenosu dát 10 Gbit/s
Pravouhlé
Technológia lisovania
Vysoká rýchlosť
Odolný
16-vpravo
Velox 16-pravý Položka č. 308-51100-41
Povrch zóny Press-fit: SnPb, Plne osadené (144 kontaktov), Spojovacia technika: Lisovanie, Rozstup 1,8 mm, Rýchlosť prenosu dát 10 Gbit/s
Pravouhlé
Technológia lisovania
Vysoká rýchlosť
Odolný
Velox 16-pravý Položka č. 308-51100-42
Povrch zóny Press-fit: Sn (v súlade s RoHS), Plne osadené (144 kontaktov), Spojovacia technika: Lisovanie, Rozstup 1,8 mm, Rýchlosť prenosu dát 10 Gbit/s
Pravouhlé
Technológia lisovania
Vysoká rýchlosť
Odolný

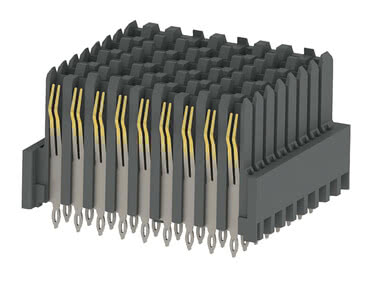

8-vľavo
Velox 8 – ľavá Položka č. 308-52200-41
Povrch zóny Press-fit: SnPb, Plne osadené (72 kontaktov), Spojovacia technika: Lisovanie, Rozstup 1,8 mm, Rýchlosť prenosu dát 10 Gbit/s
Pravouhlé
Technológia lisovania
Vysoká rýchlosť
Odolný
Velox 8 – ľavá Položka č. 308-52200-42
Povrch zóny Press-fit: Sn (v súlade s RoHS), Plne osadené (72 kontaktov), Spojovacia technika: Lisovanie, Rozstup 1,8 mm, Rýchlosť prenosu dát 10 Gbit/s
Pravouhlé
Technológia lisovania
Vysoká rýchlosť
Odolný
Iný počet stĺpov? Iná výška stohovania? Alternatívne kontaktné nátery? Varianty na mieru? Oneskorené kontakty?
Funkcie
konektor Velox® majú robustnú konštrukciu vrátane zlatého povrchu s hrúbkou 1,27 μm (50 mikronov). Kontakty sú umiestnené vo vnútri, čím sú dodatočne chránené. Všetky tieto vlastnosti prispievajú k veľmi dlhej životnosti, ktorá dosahuje minimálne 200 počet cyklov spojenia. Velox® je preto obzvlášť vhodný pre vysokorýchlostné aplikácie typu backplane s priepustnosťou dát 10 Gbit/s. Vysoká odolnosť týchto konektor sa už preukázala v testoch vykonaných podľa normy VITA-46.
Prehľad podrobností
Prehľad podrobností
Špecifikácia VITA46
Špecifikácie VITA 46, známe aj ako VPX, opisujú nový vysokorýchlostný systém konektorov (konektor). Prenášajú sa okrem iného Gigabit Ethernet, PCI Express, Serial RapidIO a InfiniBand. Na zabezpečenie maximálnej kompatibility sú podporované formáty Eurocard 6HE a 3HE, známe z VMEbus. Tým pádom sú možné aj hybridné systémy. Štandard VITA 46 vyvinula organizácia VITA hlavne pre počítačové systémy, ktoré musia odolávať vysokým zaťaženiam, napríklad vo vojenských aplikáciách.

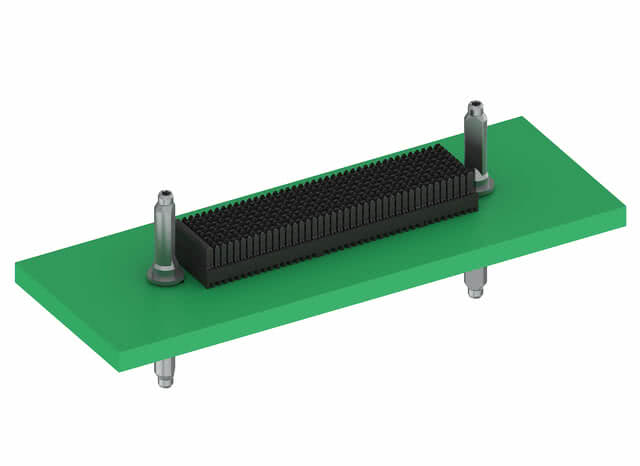

Štyri rôzne typy je možné modulárne kombinovať. -konektor Velox® sú vďaka rôznemu počtu kontaktov veľmi flexibilné. Túto vlastnosť podčiarkuje možnosť individuálneho osadenia jednotlivých variantov.
Štyri rôzne typy je možné modulárne kombinovať. -konektor Velox® sú vďaka rôznemu počtu kontaktov veľmi flexibilné. Túto vlastnosť podčiarkuje možnosť individuálneho osadenia jednotlivých variantov.
Pohľad vývojára
„Systém konektorov Velox® bol spoločnosťou ept vyvinutý špeciálne pre systémy VITA-46, známe aj pod názvom VPX. Systém Velox® zahŕňa štyri rôzne typy konektorov (konektor), ktoré je možné modulárne spájať do reťazca. Okrem toho si zákazník môže sám zvoliť počet kontaktov. Môže si objednať buď plne osadené konektor s 72 alebo 144 kontaktmi, alebo individuálne osadenie kontaktmi. To poskytuje vývojárom veľkú flexibilitu pri konštrukcii dosiek s plošnými spojmi. Systém bol vyvinutý špeciálne pre aplikácie s vysokými požiadavkami na výkon. Vďaka zlatej povrchovej úprave a kontaktom umiestneným vnútri izolačného telesa je mimoriadne odolný.“
FAQ: Otázky a odpovede týkajúce sa Veloxu
Pre aké prenosové rýchlosti sú konektory Velox®konektor vhodné? Sú konektory Velox®konektor od spoločnosti ept kompatibilné s inými konektormi na trhu? Môže spoločnosť ept ponúknuť individuálne osadenie kontaktov pre konektory Velox®konektor?
Pre aké prenosové rýchlosti sú konektory Velox®konektor vhodné?
konektor Velox® umožňujú prenosovú rýchlosť až 10 Gbit/s.
Sú konektory Velox®konektor od spoločnosti ept kompatibilné s inými konektormi na trhu?
Spoločnosť ept zaručuje plnú krížovú kompatibilitu konektorov Velox®konektor so všetkými systémami VITA-46 dostupnými na trhu.
Môže spoločnosť ept ponúknuť individuálne osadenie kontaktov pre konektory Velox®konektor?
Všetky štyri rôzne typy konektorov Velox® (konektor) sú k dispozícii s individuálnym osadením.
