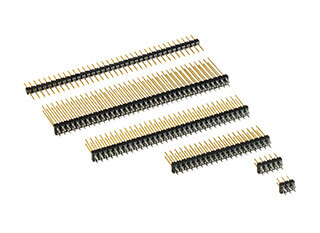

VarPol kolíková a zásuvková lišta (dutinková lišta)
Pínové a zásuvkové konektory VarPol od spoločnosti ept ponúkajú množstvo možností prepojenia dosiek s plošnými spojmi. Jedno- alebo dvojradové, s variabilným počtom kontaktov, rôznymi dĺžkami vývodov, rovné alebo ohnuté (uhlový) – máte na výber! Okrem toho je možné lišty plynulo spájať do radov.
Osvedčená zalisovacia zóna Tcom press® vám navyše ponúka možnosť eliminovať proces spájkovania a zároveň výrazne zvýšiť spoľahlivosť kontaktov.
Osvedčená zalisovacia zóna Tcom press® vám navyše ponúka možnosť eliminovať proces spájkovania a zároveň výrazne zvýšiť spoľahlivosť kontaktov.
Funkcie
- Široký výber dĺžok kontaktov resp. vývodov
- Výkonnostné úrovne: 50 a 250 počet cyklov spojenia (cyklov zasúvania)
- Lišty je možné spájať
- do radov Jednoduchá a nákladovo efektívna spracovateľnosť
- zalisovacia zóna (zóna vtláčania) v Tcom press®
- Pružina VarPol aj v spájkovací vývod (uhlová technika spájkovania) Ohnuté
- a rovné, 1-radové a 2-radové
Aplikácie
- Vzdialenosť medzi doskami od 11,45 mm do 35,45 mm –
- eliminácia procesu spájkovania vďaka lisovaniu
VarPol: Prehľad
Filtre

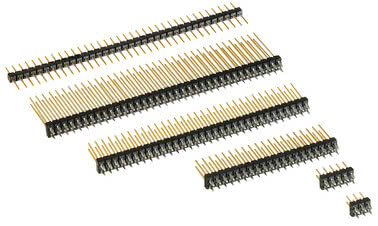

Priamočiara kolíková lišta

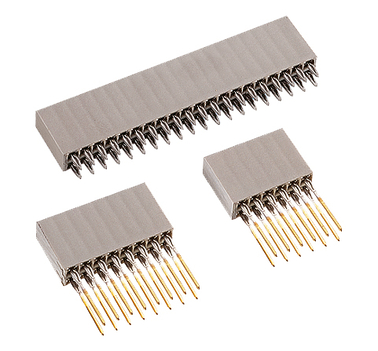

perové lišty
VarPol 2-radová konektorová lišta Položka č. 962-40nn2-12
Stupeň kvality 3, Technika spájkovania, Dĺžka pripojenia 12,2 mm, Počet pól 2 – 108 (počet pól / rad zodpovedá číslu nn v čísle výrobku), 2-radový
Paralelné
Pravouhlé
Spájkované pokovovanie priechodných otvorov
VarPol 2-radová konektorová lišta Položka č. 962-40nn6-12
Stupeň kvality 2, Technika spájkovania, Dĺžka pripojenia 12,2 mm, Počet pól 2 – 108 (počet pól / rad zodpovedá číslu nn v čísle výrobku), 2-radový
Paralelné
Pravouhlé
Spájkované pokovovanie priechodných otvorov
VarPol 1-radová konektorová lišta Položka č. 961-40nn2-03
Stupeň kvality 3, Technika spájkovania, Dĺžka konektora 3,4 mm, Počet pól 2 – 36 (počet pól v rade zodpovedá číslu nn v čísle výrobku), 1-radový
Paralelné
Pravouhlé
Spájkované pokovovanie priechodných otvorov
VarPol 1-radová konektorová lišta Položka č. 961-40nn2-12
Stupeň kvality 3, Technika spájkovania, Dĺžka pripojenia 12,2 mm, Počet pól 2 – 36 (počet pól v rade zodpovedá číslu nn v čísle výrobku), 1-radový
Paralelné
Pravouhlé
Spájkované pokovovanie priechodných otvorov
VarPol 1-radová konektorová lišta Položka č. 961-40nn6-03
Stupeň kvality 2, Technika spájkovania, Dĺžka konektora 3,4 mm, Počet pól 2 – 36 (počet pól v rade zodpovedá číslu nn v čísle výrobku), 1-radový
Paralelné
Pravouhlé
Spájkované pokovovanie priechodných otvorov
VarPol 1-radová konektorová lišta Položka č. 961-40nn6-12
Stupeň kvality 2, Technika spájkovania, Dĺžka pripojenia 12,2 mm, Počet pól 2 – 36 (počet pól v rade zodpovedá číslu nn v čísle výrobku), 1-radový
Paralelné
Pravouhlé
Spájkované pokovovanie priechodných otvorov
VarPol 1-radová konektorová lišta Položka č. 961-60nn2-03
Stupeň kvality 3, Technológia lisovania, Dĺžka konektora 3,4 mm, Počet pól 2 – 36 (počet pól v rade zodpovedá číslu nn v čísle výrobku), 1-radový
Paralelné
Pravouhlé
Technológia lisovania
VarPol 1-radová konektorová lišta Položka č. 961-60nn2-07
Stupeň kvality 3, Technológia lisovania, Dĺžka pripojenia 8,05 mm, Počet pól 2 – 36 (počet pól v rade zodpovedá číslu nn v čísle výrobku), 1-radový
Paralelné
Pravouhlé
Technológia lisovania
VarPol 1-radová konektorová lišta Položka č. 961-60nn2-12
Stupeň kvality 3, Technológia lisovania, Dĺžka pripojenia 12,2 mm, Počet pól 2 – 36 (počet pól v rade zodpovedá číslu nn v čísle výrobku), 1-radový
Paralelné
Pravouhlé
Technológia lisovania
VarPol 1-radová konektorová lišta Položka č. 961-60nn2-17
Stupeň kvality 3, Technológia lisovania, Dĺžka pripojenia 17 mm, Počet pól 2 – 36 (počet pól v rade zodpovedá číslu nn v čísle výrobku), 1-radový
Paralelné
Pravouhlé
Technológia lisovania
VarPol 1-radová konektorová lišta Položka č. 961-60nn6-03
Stupeň kvality 2, Technológia lisovania, Dĺžka konektora 3,4 mm, Počet pól 2 – 36 (počet pól v rade zodpovedá číslu nn v čísle výrobku), 1-radový
Paralelné
Pravouhlé
Technológia lisovania
VarPol 1-radová konektorová lišta Položka č. 961-60nn6-07
Stupeň kvality 2, Technológia lisovania, Dĺžka pripojenia 8,05 mm, Počet pól 2 – 36 (počet pól v rade zodpovedá číslu nn v čísle výrobku), 1-radový
Paralelné
Pravouhlé
Technológia lisovania
VarPol 1-radová konektorová lišta Položka č. 961-60nn6-12
Stupeň kvality 2, Technológia lisovania, Dĺžka pripojenia 12,2 mm, Počet pól 2 – 36 (počet pól v rade zodpovedá číslu nn v čísle výrobku), 1-radový
Paralelné
Pravouhlé
Technológia lisovania
VarPol 1-radová konektorová lišta Položka č. 961-60nn6-17
Stupeň kvality 2, Technológia lisovania, Dĺžka pripojenia 17 mm, Počet pól 2 – 36 (počet pól v rade zodpovedá číslu nn v čísle výrobku), 1-radový
Paralelné
Pravouhlé
Technológia lisovania
VarPol 2-radová konektorová lišta Položka č. 962-40nn2-03
Stupeň kvality 3, Technika spájkovania, Dĺžka konektora 3,4 mm, Počet pól 2 – 108 (počet pól / rad zodpovedá číslu nn v čísle výrobku), 2-radový
Paralelné
Pravouhlé
Spájkované pokovovanie priechodných otvorov
VarPol 2-radová konektorová lišta Položka č. 962-40nn6-03
Stupeň kvality 2, Technika spájkovania, Dĺžka konektora 3,4 mm, Počet pól 2 – 108 (počet pól / rad zodpovedá číslu nn v čísle výrobku), 2-radový
Paralelné
Pravouhlé
Spájkované pokovovanie priechodných otvorov
VarPol 2-radová konektorová lišta Položka č. 962-60nn2-03
Stupeň kvality 3, Technológia lisovania, Dĺžka konektora 3,4 mm, Počet pól 2 – 108 (počet pól / rad zodpovedá číslu nn v čísle výrobku), 2-radový
Paralelné
Pravouhlé
Technológia lisovania
VarPol 2-radová konektorová lišta Položka č. 962-60nn2-07
Stupeň kvality 3, Technológia lisovania, Dĺžka pripojenia 8,05 mm, Počet pól 2 – 108 (počet pól / rad zodpovedá číslu nn v čísle výrobku), 2-radový
Paralelné
Pravouhlé
Technológia lisovania
VarPol 2-radová konektorová lišta Položka č. 962-60nn2-12
Stupeň kvality 3, Technológia lisovania, Dĺžka pripojenia 12,2 mm, Počet pól 2 – 108 (počet pól / rad zodpovedá číslu nn v čísle výrobku), 2-radový
Paralelné
Pravouhlé
Technológia lisovania
VarPol 2-radová konektorová lišta Položka č. 962-60nn2-17
Stupeň kvality 3, Technológia lisovania, Dĺžka pripojenia 17 mm, Počet pól 2 – 108 (počet pól / rad zodpovedá číslu nn v čísle výrobku), 2-radový
Paralelné
Pravouhlé
Technológia lisovania
VarPol 2-radová konektorová lišta Položka č. 962-60nn6-03
Stupeň kvality 2, Technológia lisovania, Dĺžka konektora 3,4 mm, Počet pól 2 – 108 (počet pól / rad zodpovedá číslu nn v čísle výrobku), 2-radový
Paralelné
Pravouhlé
Technológia lisovania
VarPol 2-radová konektorová lišta Položka č. 962-60nn6-07
Stupeň kvality 2, Technológia lisovania, Dĺžka pripojenia 8,05 mm, Počet pól 2 – 108 (počet pól / rad zodpovedá číslu nn v čísle výrobku), 2-radový
Paralelné
Pravouhlé
Technológia lisovania
VarPol 2-radová konektorová lišta Položka č. 962-60nn6-12
Stupeň kvality 2, Technológia lisovania, Dĺžka pripojenia 12,2 mm, Počet pól 2 – 108 (počet pól / rad zodpovedá číslu nn v čísle výrobku), 2-radový
Paralelné
Pravouhlé
Technológia lisovania
VarPol 2-radová konektorová lišta Položka č. 962-60nn6-17
Stupeň kvality 2, Technológia lisovania, Dĺžka pripojenia 17 mm, Počet pól 2 – 108 (počet pól / rad zodpovedá číslu nn v čísle výrobku), 2-radový
Paralelné
Pravouhlé
Technológia lisovania
kolíková lišta 90°
Príslušenstvo
VarPol riadiaci orgán Položka č. 962-17nn2/1
pre počet pólov 2 – 108, Vodiace teleso pre pružinové lišty Varpol
Iný počet stĺpov? Iná výška stohovania? Alternatívne kontaktné nátery? Varianty na mieru? Oneskorené kontakty?
Funkcie
Pínové a zásuvkové konektory VarPol ponúkajú množstvo možností: sú k dispozícii v jedno- alebo dvojradovom vyhotovení, ako aj s variabilným počtom pól (počet pólov) od 2 do 108 kontaktov. Konštrukcia (typ) všetkých konektorov je navyše optimalizovaná tak, aby sa dali plynule spájať do radov. Množstvo rôznych dĺžok vývodov až do 25 mm umožňuje stohovanie dosiek s vzdialenosťou medzi doskami od 11,45 mm do 35,45 mm. Kolíkové lišty sú k dispozícii aj v 90° -uhlový vyhotovení, vďaka čomu sú možné nielen paralelných, ale aj pravouhlé spojenia. Okrem toho máte pri všetkých produktoch VarPol na výber medzi dvoma výkonnostnými úrovňami, ktoré zaručujú životnosť buď 50, alebo 250 počet cyklov spojenia.
Prehľad podrobností
2,54 mm
Prehľad podrobností
2,54 mm
od 5,2 mm do 25 mm
od 3,4 mm do 11 mm
Ďalšou výhodou je jednoduchá a nákladovo efektívna spracovateľnosť v systéme „ technológia press-fit “. Kolíkové a zásuvkové konektory sú vybavené osvedčenou technológiou Tcom press®-zalisovacia zóna, vďaka čomu je možné ich lisovať bez spájkovania. Lisovaním vzniká plynotesné a odolné voči vibráciám spojenie, vďaka čomu sú produkty VarPol aj v náročnom prostredí optimálnymi spojkami dosiek plošných spojov pre spoľahlivé mechanické a elektrické spojenia. Spoločnosť ept ponúka pre kolíkové a zásuvkové konektory vhodné spracovateľské nástroje, vďaka ktorým je lisovanie mimoriadne jednoduché a procesne spoľahlivé. Pri väčších vzdialenosťiach medzi doskami plošných spojov podporujú dodatočné vodiace teleso vedenie kontaktov a slúžia ako optimálna stabilizácia lisovaných kolíkových konektorov.
Stohovanie s VarPol
Pomocou kolíkových a dutinkových lišt VarPol v technike „technológia press-fit“ je možné dosky s plošnými spojmi spájať medzi sebou paralelne mimoriadne variabilným spôsobom:
- vzdialenosť medzi doskami (rozstup dosiek) od 11,45 mm do 35,45 mm vďaka rôznym dĺžkam vývodov kolíková lišta (
- jedno- alebo dvojradové
- ); počet kontaktov je ľubovoľne voliteľný (bez obmedzenia smerom nahor, keďže konektor sa dajú radovo spájať bez straty rozteče)
- ; možná
- je prechodová zóna; zásuvkový konektor v spájkovacej alebo technológia press-fit (vtláčacej technike)
Spojenie konektora s doskou plošných spojov pomocou techniky vtláčania (technológia press-fit) umožňuje mimoriadne robustné a odolné spojenie. Kvalitné zalisované spoje, ako napríklad s Tcom press® od spoločnosti ept, preukázateľne ponúkajú lepšiu spoľahlivosť kontaktu ako spájkované spoje. Studené zváranie (zváranie za studena) medzi kontaktom a otvorom v doske plošných spojov, ktoré vzniká pri vtláčaní, je mechanicky veľmi stabilné a elektricky vysoko kvalitné. Spracovanie pomocou príslušných spracovateľských nástrojov, ktoré ponúka spoločnosť ept, je mimoriadne jednoduché a spoľahlivé.
Okrem toho je možné stohovať viacero dosiek s plošnými spojmi na seba pomocou zásuvkových konektorov s príslušnými kontaktmi. V tomto prípade je možné realizovať vzdialenosť medzi doskami s plošnými spojmi od 11,45 mm do 19,35 mm. Použitie vodiaceho telesa na spodnej strane hornej dosky plošných spojov navyše podporuje stabilné vedenie kontaktu a tým zabraňuje nesprávnemu zasunutiu.
Okrem paralelného prepojenia dosiek plošných spojov ponúkajú uhľové kolíkové lišty možnosť realizovať pravouhlé prepojenia – a to s rovnakou variabilitou a spoľahlivosťou.
Okrem toho je možné stohovať viacero dosiek s plošnými spojmi na seba pomocou zásuvkových konektorov s príslušnými kontaktmi. V tomto prípade je možné realizovať vzdialenosť medzi doskami s plošnými spojmi od 11,45 mm do 19,35 mm. Použitie vodiaceho telesa na spodnej strane hornej dosky plošných spojov navyše podporuje stabilné vedenie kontaktu a tým zabraňuje nesprávnemu zasunutiu.
Okrem paralelného prepojenia dosiek plošných spojov ponúkajú uhľové kolíkové lišty možnosť realizovať pravouhlé prepojenia – a to s rovnakou variabilitou a spoľahlivosťou.
Systém: VarPol-zásuvkový konektor / VarPol-kolíková lišta
Rozdiel max. 1,55
Rozdiel max. 1,7
Rozdiel max. 3,2
(najlepšie použiť 972-nn010-yx)
Rozdiel max. 4,0
Rozdiel max. 4,0
Rozdiel max. 4,0
Rozdiel max. 4,0
Rozdiel max. 4,0
Systém: VarPol-zásuvkový konektor / VarPol-zásuvkový konektor s dlhými konektormi
Rozdiel max. 2,95
Rozdiel max. 1,7
PC/104
Rozdiel max. 4,0
Dostupnosť
„Spoločnosť ept zaručuje svojim zákazníkom trvalú dostupnosť kolíkových a zásuvkových konektorov VarPol s rozstupom (rozteč) 2,54 mm. Vývojári hardvéru zo všetkých odvetví už roky dôverujú týmto konektorom, pomocou ktorých je možné spoľahlivo a mimoriadne variabilne spájať dosky s plošnými spojmi alebo pripájať káble k doske s plošnými spojmi.“
FAQ: Otázky a odpovede týkajúce sa konektorových lišt VarPol
Je možné pomocou konektorov a zásuviek VarPol dosiahnuť individuálne rozstupy dosiek plošných spojov? Existujú pre kolíkové a zásuvkové konektory VarPol vodiace teleso?Dajú sa kolíkové a zásuvkové konektory VarPol od spoločnosti ept navzájom spájať?
Je možné pomocou konektorov a zásuviek VarPol dosiahnuť individuálne rozstupy dosiek plošných spojov?
Pomocou kolíkových a pružinových lišt (zásuvkový konektor) VarPol je možné realizovať vzdialenosťi medzi doskami od 11,45 mm do 35,45 mm.
Existujú pre kolíkové a zásuvkové konektory VarPol vodiace teleso?
Vodiace telesa VarPol (vodiace teleso) sú k dispozícii ako príslušenstvo pre počet pólov 2–104.
Dajú sa kolíkové a zásuvkové konektory VarPol od spoločnosti ept navzájom spájať?
Spoločnosť ept môže v prípade lišt VarPol zaručiť plynulé radenie.
