One27 Konfekcia káblov, varianta 100 Položka č. 404-61NN-LLL-100-1
Obrázok podobný
Kábel na dosku
Vysoká hustota
- Čísla od 12 do 80
- Prekrývanie kontaktov 1,5 mm
- Plochý kábel AWG 30/7 s rozstupom 0,635 mm a voľne voliteľnou dĺžkou od 30 do 999 mm
- Konfekcia pomocou techniky rezania a zalisovania (IDC)
- Typ kábla PVC: -30 °C až +105 °C (v kľude)
- farebný vodič na A1
Technické údaje
Základy
| Počet kontaktov | 12 – 80 |
|---|---|
| Technológia pripojenia | SMT |
| Prevádzková teplota | -30 °C až +105 °C |
Materiál
| Izolačné teleso | LCP, UL 94 V-0 |
|---|---|
| Hodnota CTI IEC 60112 | 175 |
| Kontaktný materiál | zliatina medi |
| Kontaktný poťah | Au cez PdNi cez Ni |
| Oblasť pripojenia | Sn nad Ni |
Mechanické
| Rozmer mriežky | 1,27 mm |
|---|---|
| Vkladacia sila na kontakt | ≤ 0,5 N |
| Ťahová sila na kontakt | ≥ 0,1 N |
| Životnosť IEC 60512-9-1 | Trieda kvality 1: 500 cyklov zapojenia |
| Prekročenie bezpečnosti | 0,9 mm |
| Prekrytie kontaktov | 1,5 mm |
| Stredový posun | ± 0,7 mm |
| Axiálny posun v spojenom stave (x/y) | ± 0,4 mm |
| Uhlový posun pozdĺžnej osi | ± 4° |
| Uhlový posun priečnej osi | ± 2° |
Elektrické
| Prevádzkový prúd | 1,2 A pri 25 °C |
|---|---|
| Vzduchová a plazivá vzdialenosť | min. 0,4 mm |
Schválenia / zhoda
| Súbor UL | E130314 |
|---|---|
| Životné prostredie | V súlade s RoHS |
Úpravy
Na požiadanie vám môžeme poskytnúť aj
- iné varianty konfekcie
Balenie
ESD vrecká
10

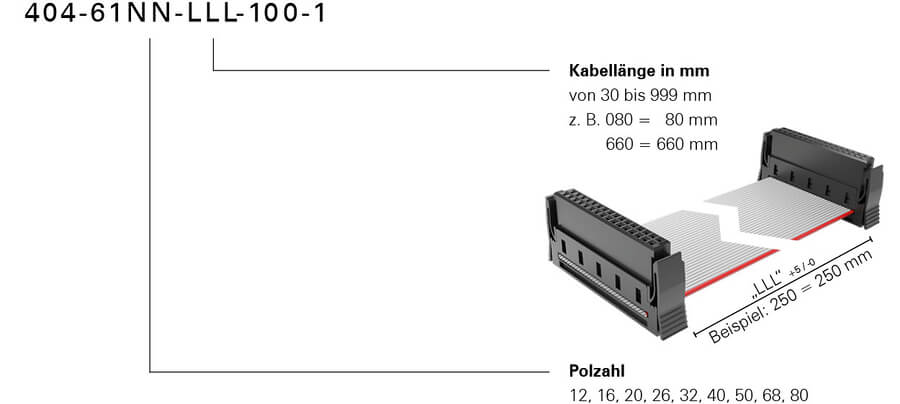

Objednávkový kód
