One27 – konfekcia káblov, varianta 130 Položka č. 404-66NN-LLL-130-1
Obrázok podobný
- Čísla od 12 do 80
- prekrytie kontaktov 1,5 mm
- AWG 30 rozteč plochý kábel 0,635 mm s voľne voliteľnou dĺžkou kábla od 30 do 999 mm
- Montáž pomocou techniky vtláčania (technika IDC, IDC)
- Typ kábla LSZH: -40 °C až +90 °C (v kľude)
- farebný vodič na A1
Kábel na dosku
Vysoká hustota
Výkresy
Ďalšie informácie
beschr_request
Technické údaje
Základy
| Počet kontaktov | 12 - 80 |
|---|---|
| Technológia pripojenia | SMT |
| Prevádzková teplota | -40 °C až +90 °C |
Materiál
| Izolačné teleso | LCP, UL 94 V-0 (IDC zásuvkový konektor) LSZH EVA/PO, UL 22088 (kábel) |
|---|---|
| Hodnota CTI IEC 60112 | 175 (IDC zásuvkový konektor) |
| Kontaktný materiál | Zliatina medi (IDC zásuvkový konektor) pocínovaná meď (kábel) |
| Kontaktný poťah | zlato na paládiu-nikli na nikli (IDC zásuvkový konektor) |
| Oblasť pripojenia | cín na nikli |
Mechanické
| Rozmer mriežky | 1,27 mm (IDC zásuvkový konektor) 0,635 mm (kábel) |
|---|---|
| Vkladacia sila na kontakt | ≤ 0,5 N |
| Ťahová sila na kontakt | ≥ 0,1 N |
| Životnosť IEC 60512-9-1 | výkonnostná úroveň 1: 500 počet cyklov spojenia |
| Prekročenie bezpečnosti | 0,9 mm |
| Prekrytie kontaktov | 1,5 mm |
| Stredový posun | ± 0,7 mm |
| Axiálny posun v spojenom stave (x/y) | ± 0,4 mm |
| Uhlový posun pozdĺžnej osi | ± 4° |
| Uhlový posun priečnej osi | ± 2° |
Elektrické
| Prevádzkové napätie | USA: 150 V , EÚ: <50 V |
|---|---|
| Skúšobné napätie | 500 V |
| Vzduchová a plazivá vzdialenosť | min. 0,4 mm |
Schválenia / zhoda
| Súbor UL | E130314 a E493123 |
|---|---|
| Životné prostredie | V súlade s RoHS |
Úpravy
Na požiadanie vám môžeme poskytnúť aj
- iné varianty konfekcie
Balenie
ESD vrecká
10

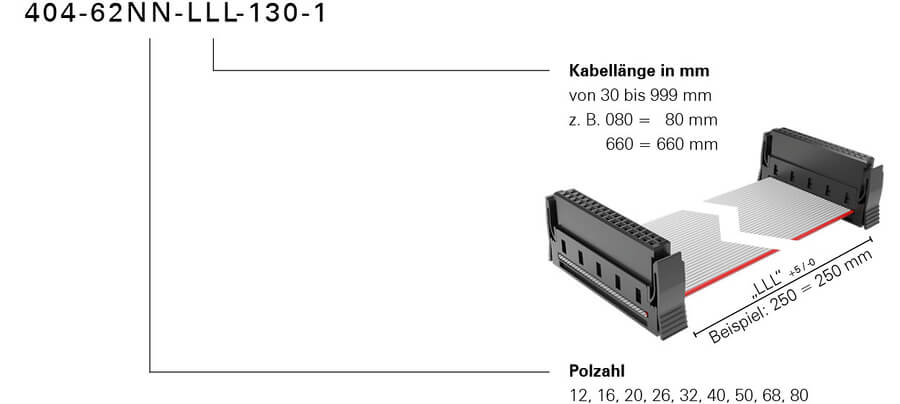

Objednávkový kód
