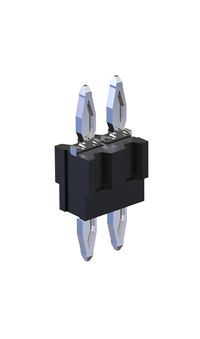

flexilink b-t-b, výška 5 mm Položka č. 990-52XNN050-110
Obrázok podobný
Paralelné
Technológia lisovania
Napájanie
Odolný
- Výška 5 mm
- pre dvojfázový proces vtláčania
- 1 – 3 rady kontaktov
- Úspora miesta a nákladov, nahrádza rozpierky
- Kód výrobku: X = počet radov, NN = počet pólov na rad
- V prípade otázok kontaktujte prosím naše obchodné oddelenie.
Technické údaje
Základy
| Počet kontaktov | 2 – 90 (max. 30 v rade) |
|---|---|
| Technológia pripojenia | Technológia lisovania |
| Rozstupy medzi PCB | 5 mm |
| Prevádzková teplota | -40 °C až +125 °C |
Materiál
| Izolačné teleso | PBT |
|---|---|
| Hodnota CTI IEC 60112 | 250 |
| Kontaktný materiál | zliatina medi |
| Kontaktný poťah | Sn |
Mechanické
| Rozmer mriežky | 2,54 mm alebo s individuálnym osadením |
|---|
Elektrické
| Prevádzkový prúd | max. 11 A pri 20 °C na jeden pin (1x10-pólový, výška 15 mm) max. 7 A pri 20 °C na jeden pin (2x10-pólový, výška 15 mm) max. 6 A pri 20 °C na jeden pin (3x10-pólový, výška 15 mm) |
|---|---|
| Kontaktný odpor | <5 mΩ |
| Vzduchová a plazivá vzdialenosť | min. 0,44 mm / 0,57 mm (v rámci radu) min. 1,94 / 2,07 mm (medzi radmi) |
Spracovanie
| Montáž | ručne / poloautomaticky / plne automaticky |
|---|
Schválenia / zhoda
| Súbor UL | E130314 |
|---|---|
| Životné prostredie | V súlade s RoHS |
Špecifikácia otvorov
| Material | chem. Sn Leiterplatten |
|---|---|
| Nennloch | Ø 1.0 mm |
| A Leiterplattendicke | min. 1,4 mm |
| B Endloch | Ø 1.0 +0.09 / -0.06 mm |
| C Grundbohrung | 1.15 ±0.025 mm |
| D Cu Schicht | min. 25 µm |
| E Oberfläche | chem. Sn Schicht, max. 1.5 µm |
| F Restring | min. 0.1 mm |
| Material | Ni, Au Leiterplatten |
|---|---|
| Nennloch | Ø 1.0 mm |
| A Leiterplattendicke | min. 1,4 mm |
| B Endloch | Ø 1.0 +0.09 / -0.06 mm |
| C Grundbohrung | 1.15 ±0.025 mm |
| D Cu Schicht | min. 25 µm |
| E Oberfläche | Ni, Au Schicht, 0.05 - 0.2 µm Au über 2.5 - 5 µm Ni |
| F Restring | min. 0.1 mm |
| Material | rein Cu Leiterplatten |
|---|---|
| Nennloch | Ø 1.0 mm |
| A Leiterplattendicke | min. 1,4 mm |
| B Endloch | Ø 1.0 +0.09 / -0.06 mm |
| C Grundbohrung | 1.15 ±0.025 mm |
| D Cu Schicht | min. 25 µm |
| E Oberfläche | OSP, z.B. GLICOAT-SMD (F2) mit 0.12 - 0.15 µm |
| F Restring | min. 0.1 mm |
Štruktúra vrstiev podľa IEC 60352-5
Úpravy
Na požiadanie vám môžeme poskytnúť aj
- iné varianty osadenia
Balenie
Sypký tovar alebo táck
