Ako sa spracovávajú priame konektory EC.8?
Priame konektory sa spracovávajú pomocou technológie povrchovej montáže (SMT). Spájkovanie prebieha priamo na doske s plošnými spojmi.
Konektory s počtom pólov od 20 do 140 sa dodávajú v balení typu „tape and reel“, ktoré zodpovedá štandardom na trhu; to umožňuje plne automatické spracovanie pomocou zariadenia typu „pick-and-place“.
Konektory s počtom pólov od 160 do 200 sú štandardne balené v zásobníku, na požiadanie je možné aj balenie typu Tape and Reel. To však používa širšiu pásku, ktorá nie je tak bežne používaná.
Podľa akej špecifikácie/akého rozloženia sa má doska vyrobiť?

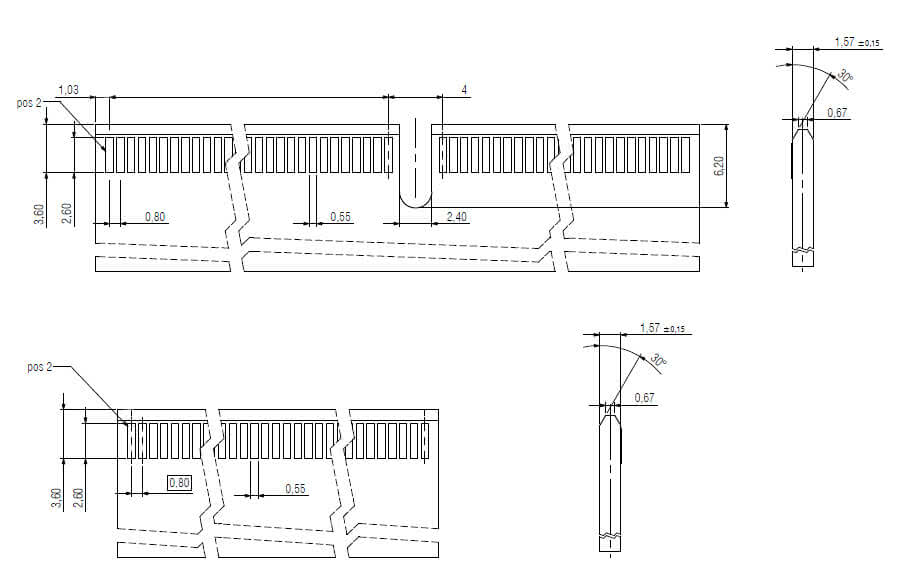

Záhyby a rozmery dosky s plošnými spojmi nájdete na nasledujúcom výkrese. Pre zlaté kontaktné plochy odporúčame tvrdé zlato. Ďalšie podrobnosti nájdete vo výkrese produktu.
Prečo by sa mal používať systém priamo zapojiteľných konektorov?
Pomocou systémov s priamym zapojením je možné dosiahnuť vysoké rýchlosti prenosu dát. Na rozdiel od dvojdielnych konektorových systémov tu nedochádza k negatívnym vplyvom druhého konektora na signál. To vyplýva predovšetkým z menšieho počtu kontaktných bodov, menšieho počtu zmien prierezu vodiča a s tým súvisiacich menších zmien smeru signálu.
Takto je možné dosiahnuť vysoký výkon aj pri malom priestorovom nároku. Okrem toho sa v porovnaní s dvojdielnymi konektorovými systémami znižuje priechodný odpor, čo má za následok zvýšenú prúdovú zaťažiteľnosť.
Je systém konektorov EC.8 kompatibilný s bežnými špecifikáciami dcérskych kariet?
Systém konektorov EC.8 podporuje dcérske dosky s hrúbkou 1,60 mm. Pri počte kontaktov 80 a viac je navyše integrovaná priečka, ktorá zabraňuje nesprávnemu zasunutiu. Pri 60-pólovej verzii ju možno voliteľne vynechať.
Systém konektorov EC.8 zodpovedá bežnému trhovému štandardu a je kompatibilný s bežne používanými doskami.
Na aké účely sa používajú priame konektory EC.8?
Vďaka svojej univerzálnosti nachádzajú priame konektory EC.8 široké uplatnenie v mnohých odvetviach. V oblasti automatizačnej techniky a zariadení IoT sa napríklad využívajú vďaka malému rozstupu kontaktov a vysokej rýchlosti prenosu dát.
Aký posun tolerujú priame konektory EC.8 pri zasúvaní dcérskej karty?
Uhlový posun do 5° je prípustný v pozdĺžnom aj priečnom smere.
Posun o 0,7 mm kolmo a 0,6 mm paralelne s pozdĺžnou osou konektora je prípustný.
Aké prenosové rýchlosti je možné dosiahnuť?
Rýchlosť prenosu dát je 28 Gbit/s. Nasledujúci graf znázorňuje priebeh vložného útlmu v závislosti od frekvencie.
Aké prúdy je možné prenášať?
140-pólový konektor prenáša prúd až 3,2 A pri okolitej teplote 20 °C. Ak potrebujete podrobnejšie informácie, neváhajte nás kontaktovať na adrese sales@ept.de
Sú konektory EC.8 komponentmi s certifikáciou UL?
Áno, konektory EC.8 od spoločnosti ept sú komponentmi s certifikáciou UL v USA a Kanade.
Sú konektory EC.8 v súlade so smernicou RoHS?
RoHS (Restriction of the use of certain Hazardous Substances) je smernica o obmedzení používania určitých nebezpečných látok v elektrických a elektronických zariadeniach.
Potvrdzujeme, že konektory EC.8 od spoločnosti ept sú v súlade so smernicou RoHS 2011/65/EÚ, ako vyplýva z potvrdenia o súlade s RoHS. Bližšie informácie nájdete v časti RoHS & REACH
