Spojky doska-doska pre priemyselné senzory a kamerové systémy
Miniaturizácia, vysokorýchlostný prenos dát a odolnosť: Súčasné trendy v priemyselnej automatizácii kladú čoraz vyššie nároky na senzory a kamerové systémy, ako aj na ich zabudované komponenty. Pri výbere správneho konektora je preto potrebné zohľadniť rôzne kritériá v závislosti od oblasti použitia.
Aktuálne trendy v oblasti senzorovej a kamerovej techniky
Rastúci trend smerom k modularizácii a téma Priemysel 4.0 majú zásadný vplyv na modernú senzorovú a kamerovú techniku. Senzory sú dnes väčšinou konštruované modulárne, aby sa ušetrili náklady na vývoj a realizáciu produktu. Pri tom sú puzdrá štandardizované a funkčnosť senzora je definovaná elektronikou. Variabilné dosky s plošnými spojmi je možné individuálne kombinovať pomocou pravouhlých alebo mezanínových spojov (obr. 1). Štandardizovaná konštrukcia ponúka používateľovi výhody v podobe jednotnej manipulácie pri montáži, uvedení do prevádzky a používaní senzora.
Okrem toho sa senzory a kamerové systémy pre priemyselnú automatizáciu stávajú čoraz inteligentnejšími. Okrem samotného zaznamenávania nameraných hodnôt sa preto do zariadení integrujú aj ďalšie funkcie:
Okrem toho sa senzory a kamerové systémy pre priemyselnú automatizáciu stávajú čoraz inteligentnejšími. Okrem samotného zaznamenávania nameraných hodnôt sa preto do zariadení integrujú aj ďalšie funkcie:
- Rozšírené diagnostické funkcie na monitorovanie životnosti senzorov a detekciu chýb
- Nastavenie parametrov senzora
- Diaľková údržba
- Komunikácia zo senzora do cloudu a integrácia funkcií zbernice alebo IO-Link
Požiadavky na moderné senzory a kamerové systémy
V súlade s týmito trendmi musia súčasné senzory a kamerové systémy spĺňať určité požiadavky, ktoré sa v ďalšom kroku samozrejme odrážajú aj na konektoroch, ktoré sa majú inštalovať:
- Vysoký stupeň miniaturizácie
- Spoľahlivý vysokorýchlostný prenos
- Dobrá elektromagnetická kompatibilita (EMC)
- Ochrana proti nepriaznivým atmosférickým podmienkam
- Vynikajúca odolnosť
Bezplatná biela kniha na tému senzorovej techniky
Ak máte záujem o ďalšie informácie týkajúce sa požiadaviek na moderné senzory a kamerové systémy a výberu správneho konektora, radi vám zašleme našu bezplatnú odbornú štúdiu:
Výber správneho konektora
Obzvlášť drsným vplyvom prostredia sú napríklad vystavené senzory a kamerové systémy, ktoré sa používajú v blízkosti strojov. Zaplavením je síce možné elektroniku chrániť pred týmito vonkajšími vplyvmi, na to je však potrebné aj príslušné riešenie pripojenia kompatibilné so zaplavením. Pre bežné konektory to často predstavuje problém, pretože predovšetkým citlivá zásuvná časť musí byť chránená pred zalievacou hmotou a často používaná technológia pružinových a nožových kontaktov neposkytuje potrebný stupeň krytia IP pre tieto materiály.

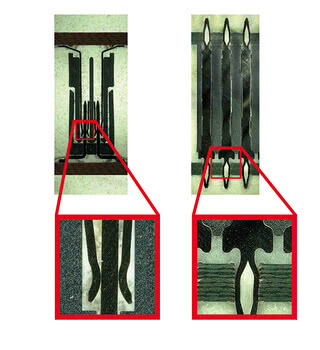

Aby sa napriek tomu zabezpečila požadovaná spoľahlivosť, je vhodné zvoliť jednodielne riešenie pripojenia, teda konektor, ktorý sa zaobíde bez bežnej zásuvnej časti. To umožňuje trvalé a robustné riešenie pripojenia, pri ktorom je vylúčené vniknutie zalievacej hmoty do kontaktnej oblasti (obr. 2).
Pre oblasti použitia, ktoré kladú osobitné požiadavky na odolnosť konektora, sa okrem toho odporúča miliónkrát osvedčené pripojenie dosiek plošných spojov pomocou obojstranných lisovacích zón. Pomocou jediného komponentu sa vytvorí mechanické aj elektrické spojenie. Takto sa dá vyhnúť náročným spájkovacím prácam alebo drahým káblovým riešeniam a dosiahnuť úspory nákladov až do výšky 50 percent. Vďaka eliminácii zásuvnej časti v kombinácii s technológiou lisovania môže konektor odolávať aj nárazovým zaťaženiam od 50 do 200 g bez prerušenia kontaktu.
Aby sa napriek tomu zabezpečila požadovaná spoľahlivosť, je vhodné zvoliť jednodielne riešenie pripojenia, teda konektor, ktorý sa zaobíde bez bežnej zásuvnej časti. To umožňuje trvalé a robustné riešenie pripojenia, pri ktorom je vylúčené vniknutie zalievacej hmoty do kontaktnej oblasti (obr. 2).
Pre oblasti použitia, ktoré kladú osobitné požiadavky na odolnosť konektora, sa okrem toho odporúča miliónkrát osvedčené pripojenie dosiek plošných spojov pomocou obojstranných lisovacích zón. Pomocou jediného komponentu sa vytvorí mechanické aj elektrické spojenie. Takto sa dá vyhnúť náročným spájkovacím prácam alebo drahým káblovým riešeniam a dosiahnuť úspory nákladov až do výšky 50 percent. Vďaka eliminácii zásuvnej časti v kombinácii s technológiou lisovania môže konektor odolávať aj nárazovým zaťaženiam od 50 do 200 g bez prerušenia kontaktu.
Webináre na mieru
Potrebujete podrobné informácie o výbere vhodnej spojovacej technológie na základe vašich požiadaviek?
V tom prípade si s nami dohodnite termín bezplatného webinára.
Poskytneme vám komplexný prehľad o rôznych spojovacích technológiách konektorov a ponúkneme vám nielen podrobné informácie, ale aj užitočné tipy od odborníkov.
V tom prípade si s nami dohodnite termín bezplatného webinára.
Poskytneme vám komplexný prehľad o rôznych spojovacích technológiách konektorov a ponúkneme vám nielen podrobné informácie, ale aj užitočné tipy od odborníkov.
Vhodné konektory pre senzorové a kamerové systémy
flexilinkb-t-b
Náš konektor flexilinkb-t-b presne spĺňa tieto požiadavky na odolnosť a spoľahlivosť a je navyše k dispozícii v osvedčenej technológii lisovania.
Ďalšie informácie o produkte nájdete tu:
Flexilink »
Náš konektor flexilinkb-t-b presne spĺňa tieto požiadavky na odolnosť a spoľahlivosť a je navyše k dispozícii v osvedčenej technológii lisovania.
Ďalšie informácie o produkte nájdete tu:
Flexilink »
Senzory, ale aj kamerové systémy sa naopak pri rastúcom výkone stávajú čoraz kompaktnejšími. V tejto oblasti je dôležitá vysoká rýchlosť a miniaturizácia. Pre vysoko výkonné, miniaturizované aplikácie sú vhodné predovšetkým riešenia v priestorovo úspornej technológii SMT s rozstupom 0,5 až 0,8 mm.
Colibri

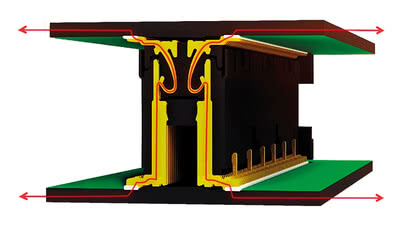

– Konektor pre dosky s plošnými spojmi Colibri umožňuje vďaka svojej konštrukcii kontaktov optimalizovanej pre vysoké rýchlosti rýchly a bezporuchový prenos signálu od 10 Gbit/s. Voliteľné tienenie navyše chráni pred elektromagnetickými vplyvmi.
Ďalšie informácie o produkte nájdete tu:
Colibri »
– Konektor pre dosky s plošnými spojmi Colibri umožňuje vďaka svojej konštrukcii kontaktov optimalizovanej pre vysoké rýchlosti rýchly a bezporuchový prenos signálu od 10 Gbit/s. Voliteľné tienenie navyše chráni pred elektromagnetickými vplyvmi.
Ďalšie informácie o produkte nájdete tu:
Colibri »

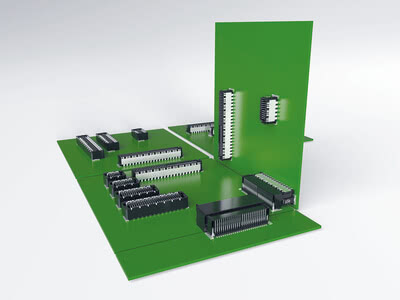

V prípade inteligentných senzorov a kamerových systémov sú odolnosť, vysoká rýchlosť a dobrá elektromagnetická kompatibilita (EMC) známe požiadavky kladené na konektory. Okrem toho sa odporúča zvoliť produkt, ktorý vďaka svojej modularite ponúka širokú škálu rôznych možností použitia. Ak sú všetky konektory jednej produktovej rodiny navzájom kompatibilné a voľne kombinovateľné, je možné zabrániť zdĺhavým schvaľovacím cyklom a tým ušetriť čas a náklady. Vysoká škálovateľnosť umožňuje vývojárom individuálne prispôsobiť rôzne konštrukčné formy, výšky stohov a počet pólov ich požiadavkám. Okrem toho si môžu vybrať medzi tienenými a netienenými, ako aj ohnutými a rovnými konektormi.
Zero8
Konektory pre dosky s plošnými spojmi (SMT) zo série Zero8 spoľahlivo spájajú dosky s plošnými spojmi s rýchlosťou prenosu dát až 16 Gbit/s a spĺňajú všetky vyššie uvedené požiadavky.
Ďalšie informácie o produkte nájdete tu:
Zero8 »
Konektory pre dosky s plošnými spojmi (SMT) zo série Zero8 spoľahlivo spájajú dosky s plošnými spojmi s rýchlosťou prenosu dát až 16 Gbit/s a spĺňajú všetky vyššie uvedené požiadavky.
Ďalšie informácie o produkte nájdete tu:
Zero8 »
