s maximálnou škálovateľnosťou!
Objavte 5 super schopností produktovej rodiny Zero8
Využite už teraz najvyššiu účinnosť, spoľahlivosť kontaktu, ochranu signálu, rýchlosť a odolnosť.
Produktová rada Zero8 od spoločnosti ept bola vyvinutá špeciálne pre náročné priemyselné aplikácie a ponúka pritom najvyššiu škálovateľnosť: konštrukčné prevedenia, výšku stohovania a počet pólov si môžete individuálne prispôsobiť svojim požiadavkám. Zásuvky a zástrčky sú k dispozícii v prevedeniach low-profile, mid-profile a high-profile, a to ako v priamom, tak aj v uhlovom vyhotovení. Zástrčka je navyše k dispozícii aj vo verzii x-high-profile, vďaka čomu môže konektor Zero8 vďaka rôznym výškam dosiahnuť vzdialenosti medzi doskami v rozmedzí od 6 do 21 mm. Môžete si vybrať variabilný počet pólov v rozmedzí od 12 do 80.
Ale to ešte nie je všetko. Máte na výber aj v oblasti tienenia. Obidve strany páru konektorov s tienením alebo bez neho? Alebo dokonca len jedna strana s tienením? Rozhodnutie je na vás – všetky konektory Zero8 sú v každom prípade vzájomne kompatibilné a voľne kombinovateľné, bez ohľadu na to, či sú s tienením alebo bez neho.
Ale to ešte nie je všetko. Máte na výber aj v oblasti tienenia. Obidve strany páru konektorov s tienením alebo bez neho? Alebo dokonca len jedna strana s tienením? Rozhodnutie je na vás – všetky konektory Zero8 sú v každom prípade vzájomne kompatibilné a voľne kombinovateľné, bez ohľadu na to, či sú s tienením alebo bez neho.
Robustná obojstranná pripojovacia technológia ScaleX odoláva náročným podmienkam priemyselných aplikácií a zaručuje spoľahlivé spojenie aj pri mechanickom namáhaní, ako sú nárazy a vibrácie. Okrem toho kompenzuje tolerancie na strane zariadenia vo všetkých smeroch v zapojenom stave. Vďaka EMC tieneniu sú signály v priemyselnom prostredí dokonale chránené pred vonkajšími vplyvmi a materiálové vlastnosti zaručujú rýchlosť prenosu dát až 16 Gbit/s. Spoločnosť ept navyše urobila ďalší krok vpred, keďže geometria konektora bola navrhnutá tak, aby sa kontakty nemohli poškodiť ani pri nesprávnej obsluhe.
Super schopnosť: ÚČINNOSŤ
Úspora miesta vďaka rozstupu 0,8 mm
Všetky konektory Zero8 majú rozstup kontaktov v priestorovo úspornom rozstupu 0,8 mm, aby zaberali čo najmenej miesta na doske plošných spojov. Napriek malému rozstupu sa kontakty zapájajú do seba na hladkom povrchu, a nie na drsnom okraji výseku. To zaručuje výrazne vyššiu odolnosť kontaktov proti oderu, napr. pri mikropohyboch.
Premenné kontakty od 12 do 80
Zero8 je k dispozícii s 12, 20, 32, 52 alebo 80 kontaktmi, čo zaručuje maximálnu flexibilitu pri vašom použití. Konektor je dvojradový, t. j. napríklad 12-pólový konektor má 6 kontaktov v jednom rade. V prípade potreby je možné vyrobiť aj varianty so špeciálnym počtom pólov, napríklad pre väčšie vzduchové a plazivé vzdialenosti.
K dispozícii v štandardnom aj tienenom vyhotovení
Aj pri tienení máte na výber! Majú byť obe strany páru konektorov tienené alebo bez tienenia? Alebo len jedna strana? Rozhodnutie je na vás – všetky konektory Zero8 sú v každom prípade vzájomne kompatibilné a voľne kombinovateľné, bez ohľadu na to, či sú s tienením alebo bez neho. Pri tienených vyhotoveniach sa spájkovacie kontakty nachádzajú pod konektorom, zatiaľ čo pri netejených vyhotoveniach sú umiestnené po bokoch, aby bolo možné počas výrobného procesu vykonať kontrolu AOI.
Výška stohov od 6 do 21 mm

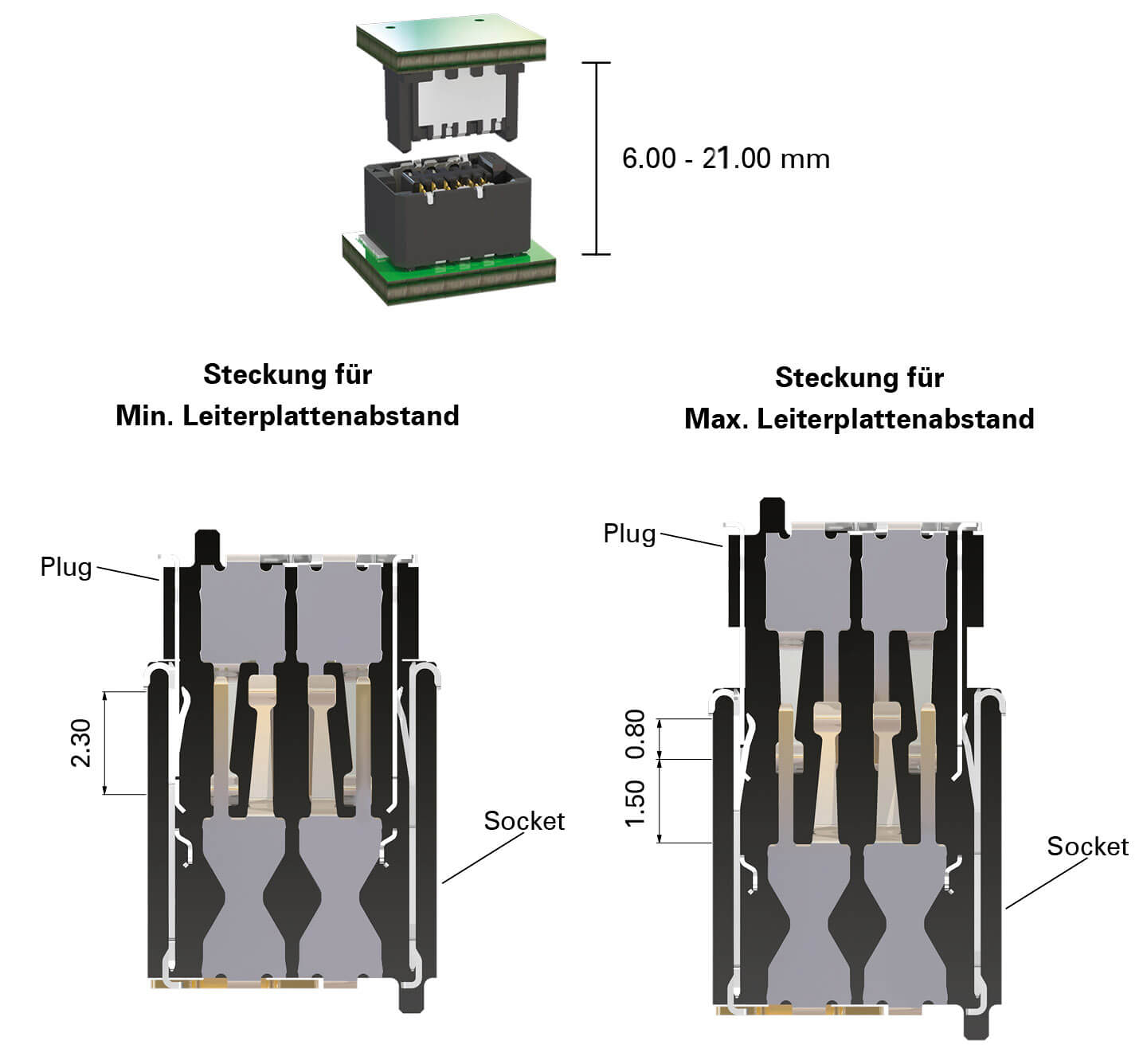

Vďaka priamym prevedeniam low, mid a high je možné dosiahnuť vzdialenosti medzi doskami v akomkoľvek rozmedzí od 6 do 21 mm. Zapojením až na doraz sa dosiahne minimálna možná vzdialenosť medzi doskami. Zástrčku a zásuvku je možné variabilne zapojiť v rozmedzí 1,5 mm, aby sa dosiahla maximálna možná vzdialenosť medzi doskami. Zostávajúcich 0,8 mm zaručuje spoľahlivé spojenie (ochrana proti zasunutiu).
Uhlové konštrukcie pre aplikácie v rozmedzí od 90° do 180°
Vďaka uhlovému tvaru v kombinácii s priamym tvarom je možné usporiadať dosky s plošnými spojmi v uhle 90° k sebe, napr. pre backplane s dcérskymi kartami. Kombinácia dvoch uhlových konštrukcií umožňuje usporiadanie dvoch dosiek vedľa seba v uhle 180 stupňov. Všetko toto je k dispozícii buď v štítovanej, alebo neštítovanej verzii a vo variantoch s počtom pólov 12, 20, 32, 52 alebo 80 kontaktov pre maximálnu flexibilitu pri vašom použití.
Vyvíjajte svoje riešenia s maximálnou efektívnosťou. Vďaka svojim funkciám vám Zero8 zaručuje, že dosiahnete svoj cieľ rýchlejšie a zároveň budete profitovať z obrovskej škály variantov.
K dispozícii sú dokonca aj uhlové konštrukcie pre aplikácie s uhlom 90° a 180°. Bezplatná biela kniha „Vysoká rýchlosť a EMC“ »
Vyžiadajte si bezplatnú vzorkovú sadu »
Ďalšie informácie nájdete tu.
K dispozícii sú dokonca aj uhlové konštrukcie pre aplikácie s uhlom 90° a 180°. Bezplatná biela kniha „Vysoká rýchlosť a EMC“ »
Vyžiadajte si bezplatnú vzorkovú sadu »
Ďalšie informácie nájdete tu.
Super schopnosť: BEZPEČNOSŤ PRI KONTAKTE
Inovatívny kontaktný systém ScaleX
ScaleX – táto značka je synonymom pre robustnú kontaktnú technológiu v rámci variabilne škálovateľného systému konektorov. Bola vyvinutá špeciálne s cieľom spojiť vysokú mechanickú odolnosť s vynikajúcimi vysokofrekvenčnými vlastnosťami. Táto kombinácia je v svete konektorov pre dosky s plošnými spojmi jedinečná.
Dve kontaktné plochy na jeden kolík
Každá dvojica kontaktov sa skladá z dvoch nožových a dvoch pružinových kontaktov. Táto redundancia zabezpečuje nielen maximálnu spoľahlivosť kontaktu, najmä v náročných podmienkach, ako sú nárazy a vibrácie, ale aj mimoriadnu životnosť a spoľahlivosť vo vašej aplikácii. Okrem toho sú všetky kontakty umiestnené na hladkej strane kontaktných plôch a nie na drsnom okraji výseku, ako je to u mnohých iných miniaturizovaných konektorov.
Odolný voči nárazom a vibráciám
Redundancia všetkých kontaktov a ich umiestnenie výlučne na hladkých, valcovaných povrchoch zabezpečuje mimoriadne vysokú odolnosť voči nárazom a vibráciám. Konektory Zero8 prešli dôkladnými testami a certifikáciami podľa normy IEC 60512. Radi vám poskytneme naše podrobné testovacie správy.
Vysoká odolnosť proti pretrhnutiu
Každá zasunutá dvojica kontaktov zásuvky a zástrčky má presahovú oblasť minimálne 0,8 mm, t. j. zodpovedá to vzdialenosti od bodu kontaktu po špičku kontaktu, teda bodu, v ktorom by už nedochádzalo ku kontaktu. Táto presahová oblasť minimálne 0,8 mm zaručuje primerane vysokú kompenzáciu tolerancií a tým najvyššiu bezpečnosť v každej aplikácii. Pri zasunutí zástrčky do zásuvky až na doraz sa presah zvyšuje až na 2,3 mm na jeden pár kontaktov.
Odolnosť voči najmenej 500 cyklom zapájania
Kontakty konektora Zero8 sú navrhnuté tak, aby zaručovali spoľahlivé spojenie aj po 500 cykloch zapájania, a to aj pri vplyve teplotných cyklov a škodlivých plynov. Aj keď sa kontakty nezapájajú 500-krát, cykly zapájania predstavujú vhodné kritérium na posúdenie, do akej miery zostávajú konektory funkčné pri opakovaných teplotných cykloch alebo vibráciách („korozia spôsobená trením“).
Aj toto vás nadchne – séria konektorov Zero8 presviedča vďaka svojej inovatívnej technológii ScaleX. Vďaka svojej robustnosti a obojstrannému vyhotoveniu odoláva náročným podmienkam priemyselných aplikácií a zaručuje spoľahlivé spojenie. A to aj pri extrémnych podmienkach prostredia a mechanickom namáhaní, ako sú nárazy a vibrácie.
Bezplatná štúdia o robustnosti »
Vyžiadajte si bezplatnú vzorkovú sadu »
Ďalšie informácie nájdete tu.
Bezplatná štúdia o robustnosti »
Vyžiadajte si bezplatnú vzorkovú sadu »
Ďalšie informácie nájdete tu.
Super schopnosť: OCHRANA PRED SIGNÁLMI
Novo vyvinutý koncept elektromagnetického tienenia

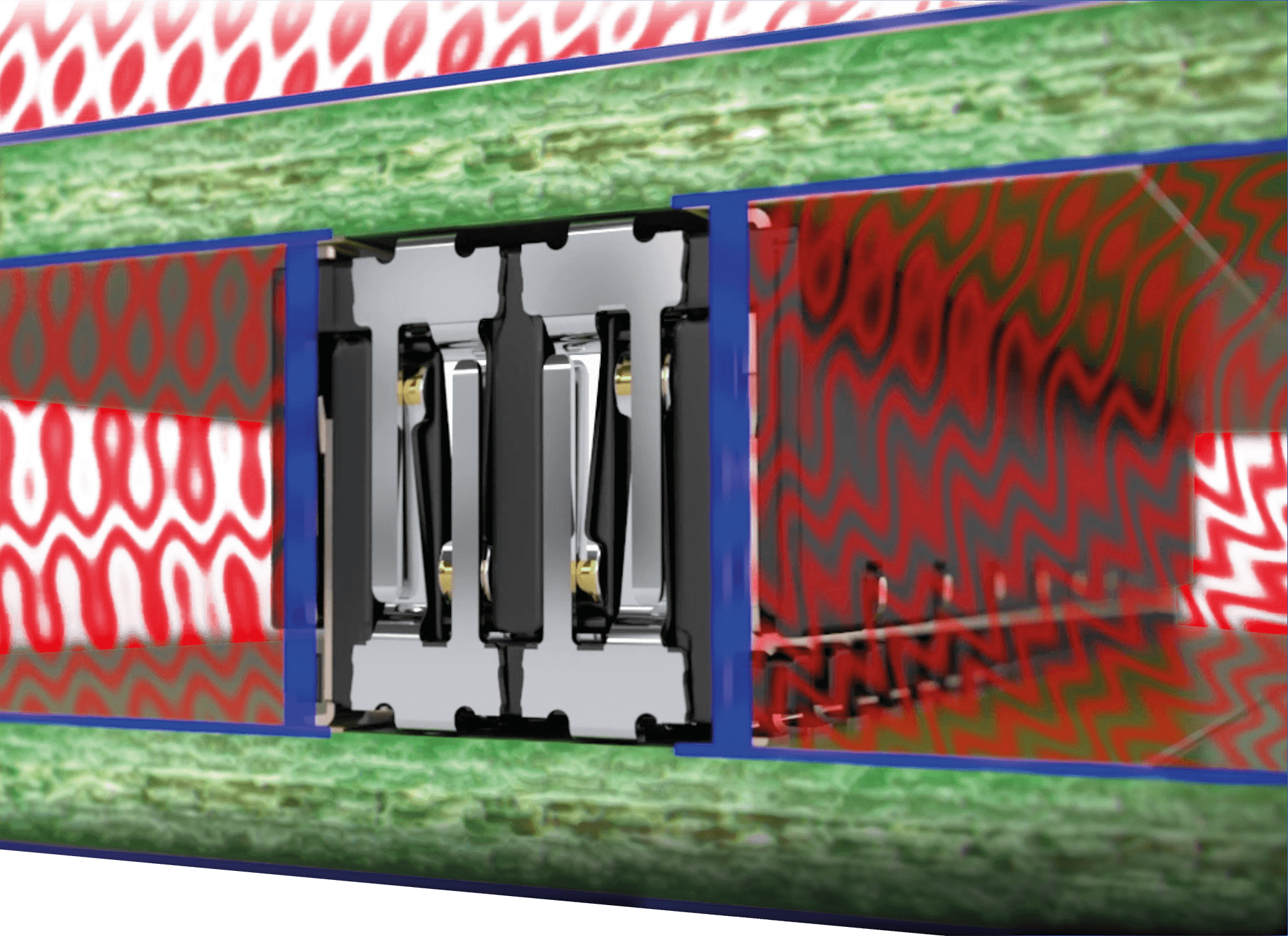

Pri vývoji zariadenia Zero8 bol kladený dôraz na obojstranné tienenie. To zaručuje bezporuchový prenos dát, ktorý je nevyhnutný v mnohých aplikáciách, napríklad v rámci Industry 4.0 alebo IoT. Použitý tienený materiál je špeciálne určený pre vysoké požiadavky na elektromagnetickú kompatibilitu.
Optimálne odvádzanie rušivých prúdov
Stíniace plechy majú veľkú plochu a len málo prerušení, čo zaručuje maximálnu možnú ochranu. Okrem toho veľký počet kontaktných bodov stíniaceho plechu s doskou plošných spojov umožňuje optimálny odvod rušivých prúdov. Napríklad v prípade 20-pólového konektora sa na stíniacom plechu v dĺžke 8 mm nachádza celkovo 5 bodov na pripájanie k doske plošných spojov.
Viazacia indukčnosť max. 10 pikohenry
V rámci podrobných testov vykonaných v špecializovanom laboratóriu boli najskôr simulované vplyvy intenzity elektrického a magnetického poľa a následne overené prostredníctvom testovacích pokusov. Dosiahnuté výsledky sú mimoriadne dobré a v prípade potreby ich môžeme poskytnúť. Jedným z kľúčových výsledkov meraní bolo dosiahnutie spojovacej indukčnosti maximálne 10 pH pri konektoroch Zero8.
Prípadne aj bez tienenia
Aj pri tienení máte na výber! Majú byť obe strany dvojice konektorov tienené alebo bez tienenia? Alebo len jedna strana? Rozhodnutie je na vás – všetky konektory Zero8 sú v každom prípade vzájomne kompatibilné a voľne kombinovateľné, bez ohľadu na to, či sú s tienením alebo bez neho. Pri tienených vyhotoveniach sa spájkovacie vývody kontaktov nachádzajú pod konektorom, zatiaľ čo pri netejených vyhotoveniach sú umiestnené po bokoch, aby bolo možné počas výrobného procesu vykonať kontrolu AOI.
Novo vyvinutý koncept obojstranného tienenia konektorov Zero8 vám zaručuje bezporuchový vysokorýchlostný prenos v priemyselnom prostredí. Použitý stíniaci materiál je špeciálne určený pre komponenty s vysokými požiadavkami na elektromagnetickú kompatibilitu a zaručuje indukčnosť väzby maximálne 10 pikohenry pre konektor.
Bezplatná biela kniha „Vysokorýchlostný prenos a EMC“ »
Vyžiadajte si bezplatnú vzorkovú sadu »
Ďalšie informácie nájdete tu.
Bezplatná biela kniha „Vysokorýchlostný prenos a EMC“ »
Vyžiadajte si bezplatnú vzorkovú sadu »
Ďalšie informácie nájdete tu.
Super schopnosť: RÝCHLOSŤ
Vhodné pre PCIe 4.0 a priemyselný Ethernet
Konektory Zero8 spĺňajú požiadavky špecifikácií PCI Express Gen. 4 a Industrial Ethernet, ktoré sú nevyhnutné v mnohých aplikáciách, napríklad v rámci priemyslu 4.0 alebo IoT. Okrem vložného útlmu vykazujú konektory Zero8 veľmi dobré vlastnosti aj z hľadiska spätného útlmu a presluchu.
Prenos vysokofrekvenčného signálu 16 Gbit/s +
Konektory Zero8 sú ideálne pre aplikácie s rýchlosťou prenosu dát až 16 Gbit/s. Vďaka veľmi dobrým vlastnostiam, pokiaľ ide o vložný útlm, sa Zero8 dá použiť dokonca aj pre aplikácie s rýchlosťou až 25 Gbit/s. Táto vynikajúca vhodnosť sa spája s mimoriadne robustným a odolným kontaktným systémom pre náročné prostredia, ako sú nárazy, vibrácie alebo škodlivé plyny. Táto kombinácia je jedinečná.
Dodatočná ochrana signálu pomocou tienenia

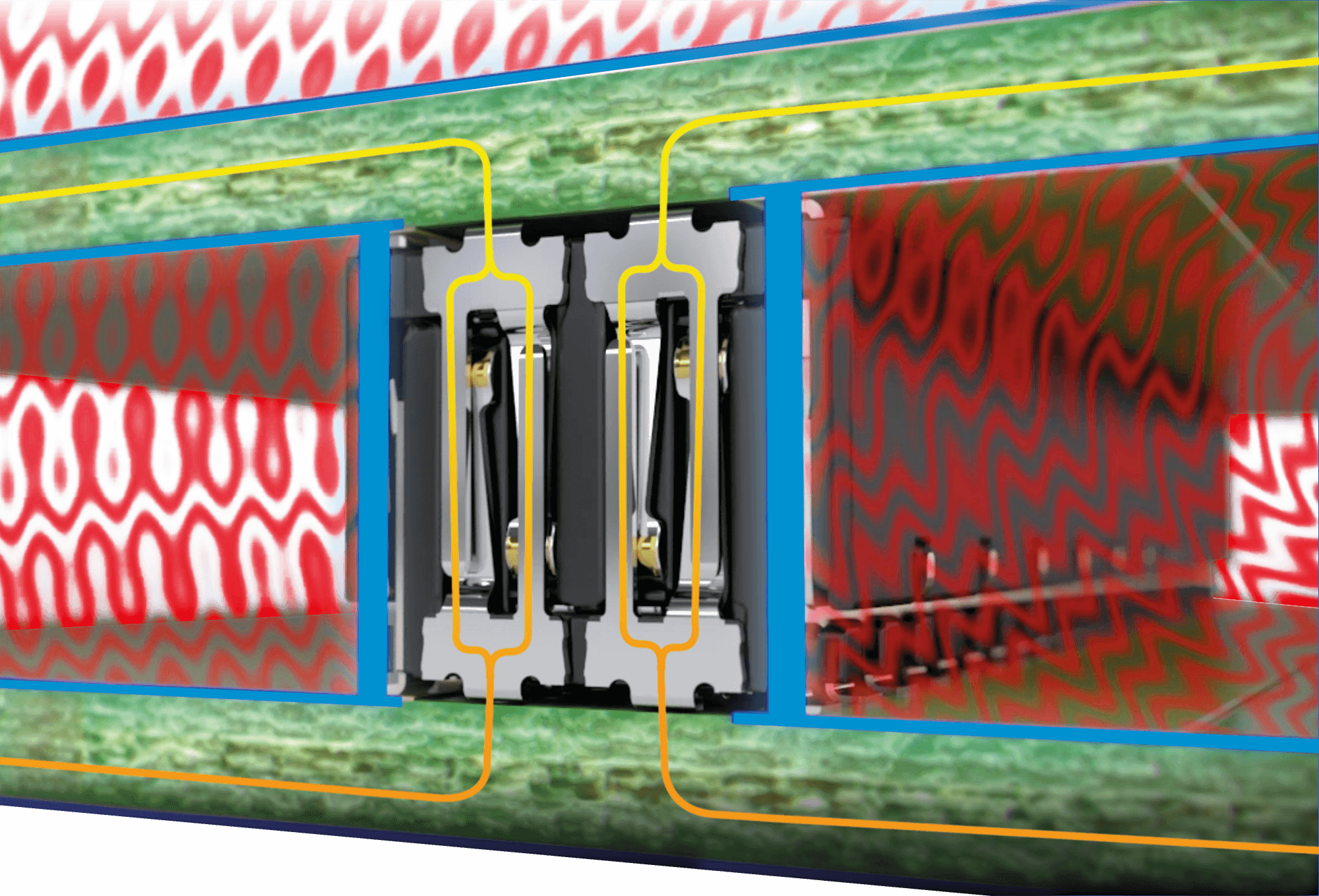

Koncepcia obojstranného tienenia zaručuje bezporuchový vysokorýchlostný prenos dát v priemyselnom prostredí. Vďaka viacerým kontaktným bodom na oboch doskách spoľahlivo odvádza rušivé prúdy. Koncepcia tienenia chráni na jednej strane konektor pred elektromagnetickým rušením (ako pohlcovač rušenia), ale aj susedné komponenty, ak konektor pôsobí ako zdroj rušenia.
K dispozícii sú modely SI
Produkt Zero8 bol najskôr podrobne simulovaný z hľadiska svojich vysokofrekvenčných vlastností a následne otestovaný v praktických skúškach. K dispozícii sú relevantné testovacie správy, ako aj SI modely pre simulácie vo vašej aplikácii.
HighSpeed je kľúčovým pojmom produktovej rodiny Zero8 od spoločnosti ept. Simulácie so systémom konektorov Zero8 pri rýchlosti 16 Gbit/s vykazujú vynikajúcu integritu signálu, vďaka čomu sú predurčené pre PCIe 4.0 a priemyselný Ethernet. S-parametre vám radi poskytneme pre simulácie vašich aplikácií.
Bezplatná biela kniha „Highspeed a EMC“ »
Vyžiadajte si bezplatnú vzorkovú sadu »
Ďalšie informácie nájdete tu.
Bezplatná biela kniha „Highspeed a EMC“ »
Vyžiadajte si bezplatnú vzorkovú sadu »
Ďalšie informácie nájdete tu.
Super schopnosť: ODOLNOSŤ
Ochrana všetkých kontaktov
Zero8 bol navrhnutý tak, aby sa kontakty nepoškodili ani pri nesprávnej obsluhe. Kontakty sú ukryté v izolačnom telese, čím sú optimálne chránené pred možnými mechanickými vplyvmi, ako je napríklad dotyk. To zaručuje maximálnu bezpečnosť pre vašu aplikáciu.
Ochrana proti otočeniu pri zapájaní
Polarizácia zabudovaná v izolačnom telese zabraňuje nesprávnemu zasunutiu v dôsledku otočenia konektorov. To znamená, že zástrčka a zásuvka sa dajú zasunúť do seba len vtedy, ak sú orientované v predpísanom smere. Okrem toho výrazné vodiace prvky v izolačnom telese podporujú bezpečné zasunutie.
Mechanické odľahčenie pomocou dvoch Board Lockov
Na doske sú napájané dva Board Locks na každý konektor, ktoré zabezpečujú mechanické odľahčenie signálnych kontaktov. Tým sa pri vzájomnom odpojovaní zástrčky a zásuvky zabráni odtrhnutiu signálnych kontaktov od spájkovaného miesta.
Vyrovnanie posunu až do 0,7 mm pri inštalácii
Záhyby na okraji izolačného telesa umožňujú, aby zástrčka a zásuvka počas zapájania vyrovnali posun až do 0,7 mm. Nožové a pružinové kontakty sa počas zapájania navzájom vedú tak, aby došlo k bezpečnému spojeniu kontaktov a aby sa zabránilo tzv. „zasunutému zapojeniu“.
Vysoká kompenzácia tolerancií počas prevádzky
V zapojenom stave môžu zásuvka a zástrčka tolerovať vzájomný posun až do 0,4 mm. To poskytuje vo vašich aplikáciách značnú voľnosť pri zohľadňovaní tolerancií. Okrem toho to umožňuje umiestniť na doske s plošnými spojmi viacero párov konektorov bez toho, aby došlo k zníženiu spoľahlivosti kontaktov.
Ak sú všetky špičkové vlastnosti doplnené ešte o mimoriadnu odolnosť, ide o produkt Zero8 od spoločnosti ept. Či už ide o inteligentnú ochranu proti otočeniu pri zapájaní alebo kompenzáciu posunu až do 0,7 mm pri inštalácii, Zero8 splní všetko, čo sľubuje.
Bezplatná biela kniha o odolnosti »
Vyžiadajte si bezplatnú vzorkovú krabičku »
Ďalšie informácie nájdete tu.
Bezplatná biela kniha o odolnosti »
Vyžiadajte si bezplatnú vzorkovú krabičku »
Ďalšie informácie nájdete tu.
