Spoločnosť ept vybavuje adp MERKUR vysokorýchlostnými konektorvysokorýchlostný konektor
pre mini-PC
Spoločnosť ept GmbH vybavuje adp MERKUR vysokorýchlostnými konektorvysokorýchlostný konektor pre adp Mini-PC
Od svojho založenia v roku 1957 sa skupina Gauselmann vyvinula na medzinárodne pôsobiaci veľký koncern s približne 14 000 zamestnancami po celom svete a ročným obratom presahujúcim 3 miliardy eur. Kľúčové kompetencie spoločnosti spočívajú vo vývoji herného softvéru a vo výrobe hracích automatov. V dcérskej spoločnosti adp MERKUR GmbH sa spájajú vývoj, výroba a distribúcia hier a hracích automatov.
Jeden počítač, veľa možností

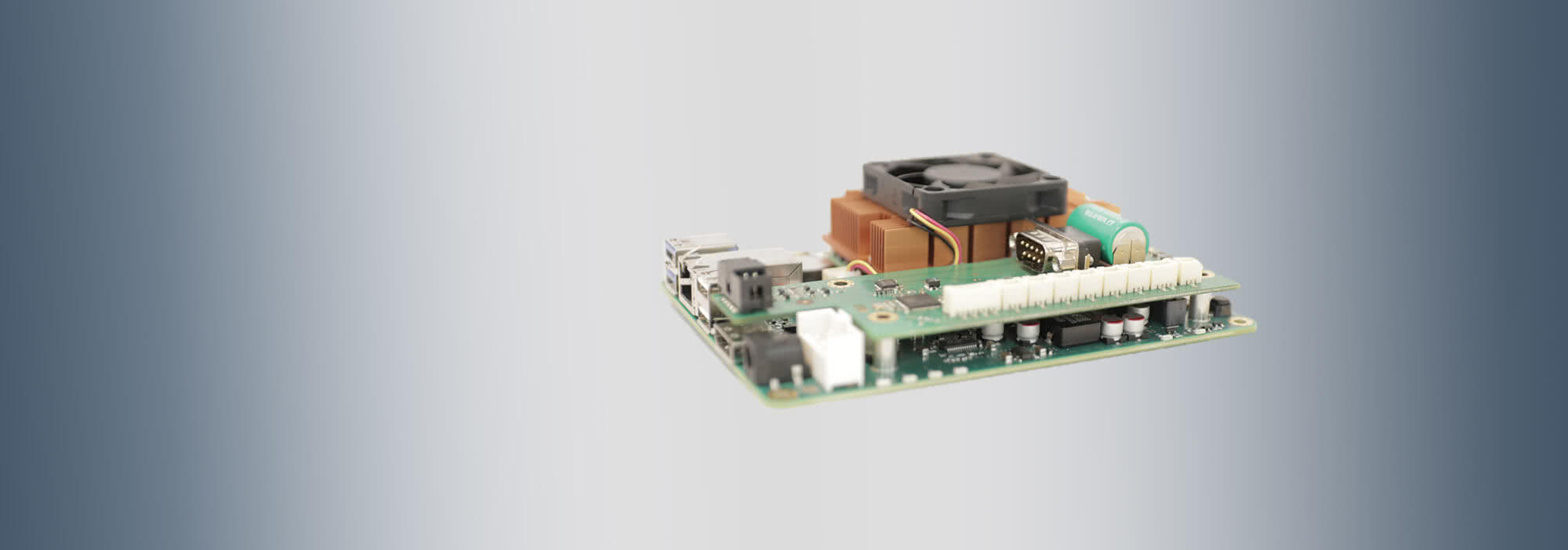

Spoločnosť adp MERKUR vyvinula pre použitie vo svojich hracích automatoch „adp Mini-PC“, riadiacu jednotku určenú špeciálne pre oblasti s nízkymi nárokmi na výkon. Zameriava sa najmä na terminálové riešenia alebo produkty v oblasti ochrany mládeže. Použitý štandard SMARC umožňuje škálovať výkon procesora a prispôsobiť ho tak konkrétnym požiadavkám.
Modularita pre škálovateľnosť
Spoločnosť adp MERKUR svojím vývojom mini-PC plne sleduje súčasný trend modularizácie. Na to, aby bolo možné škálovať výkonovú triedu procesora a rozsah funkcií v závislosti od oblasti použitia, bola totiž potrebná modulárna konštrukcia riadiacej jednotky. Základom mini-PC od spoločnosti adp tvorí nosná doska (nosná doska), ktorú spoločnosť adp MERKUR vyvinula špeciálne pre tento účel a ktorá obsahuje všetky bežné rozhrania PC, ako sú DisplayPort, USB 3.0, USB 2.0 a Ethernet. Vďaka týmto rozhraniam sa nosná doska v ničom nelíši od priemyselných počítačov, a tak ju možno vo veľkých množstvách používať na rôznych miestach bez nutnosti udržiavať rôzne varianty osadenia. Multifunkčné rozhranie navyše umožňuje rozšíriť funkčnosť pomocou zásuvných modulov. Na tento účel disponuje rôznymi vysokorýchlostnými rozhraniami, ako sú PCIe 3.0 a USB, ako aj rôznymi vstupmi a výstupmi (I/O), UART a príslušnými prevádzkovými napätiami. Nachádza uplatnenie napríklad v rozšíreniach Wi-Fi, pamäťových rozhraniach alebo pri prispôsobení existujúcim káblovým zväzkom.
Prispôsobivosť a udržateľnosť
Pred vývojom mini-PC spoločnosť adp MERKUR pracovala s nakúpenými spotrebiteľskými boxovými počítačmi. Tieto však mali výrazne obmedzenú životnosť a prispôsobivosť, takže vlastný vývoj sa stal nevyhnutnosťou. Vďaka mini-PC od adp bolo navyše možné zabezpečiť, že bude individuálne prispôsobený požiadavkám spoločnosti adp MERKUR. Osobitnou výhodou je udržateľnosť nového riešenia: vrátené zariadenia sa nemusia likvidovať, ale môžu sa opätovne použiť v iných aplikáciách.
To hovorí adp Merkur
„Spolupráca bola vždy rýchla, priama a konštruktívna. Priama podpora tu zefektívňuje vývoj, resp. aj riešenie problémov.“
– Daniel Marsch, vedúci vývojového tímu v spoločnosti adp MERKUR –
– Daniel Marsch, vedúci vývojového tímu v spoločnosti adp MERKUR –
Požiadavky na konektor

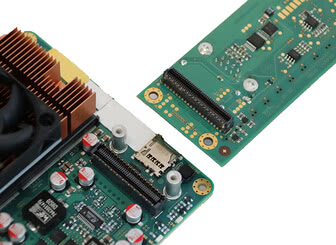

Z prispôsobivosti a možnosti opätovného použitia však vyplývajú osobitné požiadavky na konektor (konektor), ktorý má spájať nosnú dosku (nosná doska) a nasadzovací modul. Predpokladom bola vhodnosť pre vysokorýchlostné aplikácie, pri ktorých dochádza k prenosovým rýchlostiam 16 Gbit/s a viac. Vzhľadom na výmenu modulov však musí byť konektor (konektor) mimoriadne odolný, aby aj napriek opakovanému zapájaniu vždy predstavoval spoľahlivé pripojovacie riešenie. Okrem toho bolo pre spoločnosť adp MERKUR rozhodujúce, aby sa konektor dal pripájať aj na spodnej strane dosky s plošnými spojmi a aby sa pri takzvanom „spájkovaní zhora“, teda pri procese reflow spájkovania, od nej neodlepil. Ďalším dôležitým aspektom bola ochrana proti otočeniu konektora pri zapájaní, aby sa zaručilo spoľahlivé pripojenie a aby sa predišlo poškodeniu konektora (konektor) už pri inštalácii.
Riešenie: Zero8
Rýchlosť prenosu dát, odolnosť, kvalita a ochrana proti otočeniu – požiadavky, ktoré spĺňa konektor Zero8 (konektor). Považuje sa za univerzálny konektor medzi konektormi ept, pretože okrem svojich vysokorýchlostných vlastností a odolnosti ponúka aj najrozmanitejšie varianty: Spoločnosť adp MERKUR si tak mohla vybrať medzi uhlovými, rovnými, tienenými a netienenými konektormi v rôznych konštrukčných výškach a počtoch pólov. Nakoniec sa rozhodli pre priamu 80-pólovú zástrčku Zero8, ktorá umožnila „mezaninové spojenie“ s rozstupom medzi doskami plošných spojov (vzdialenosť medzi doskami) od 10,5 do 12 mm. Dodatočné tienenie zabezpečilo optimálnu elektromagnetická kompatibilita a tým aj nerušený tok signálu.
Ďalšie informácie o produkte nájdete tu:
Zero8 »
Ďalšie informácie o produkte nájdete tu:
Zero8 »
Spoľahliví partneri
Rozhodnutie zakúpiť konektor (konektor) od spoločnosti ept bolo pre spoločnosť adp MERKUR úplne prirodzené: obe spoločnosti už mnoho rokov udržiavajú veľmi dôveryhodnú spoluprácu. Preto sa model Zero8 od spoločnosti ept už v ranom štádiu dostal do užšieho výberu. Rozhodujúcim faktorom však bola záruka spoločnosti ept, že konektor nevypadne z dosky ani pri montáži metódou „overhead“: „Takúto záruku nedostanete od ŽIADNEHO iného výrobcu – je to príkladné!“, dodáva aj Daniel Marsch, vedúci tímu vo vývojovom oddelení spoločnosti adp MERKUR.
Ďalšie projekty
Záväzky, ako sú tieto, a osobná starostlivosť o zákazníkov viedli k tomu, že spoločnosť adp MERKUR realizovala s firmou ept ďalšie projekty nad rámec adp Mini-PC. Tak sa opäť využil Zero8: na pripojenie ovládacieho panela hracieho automatu „Zonic“ k zvyšku káblový zväzok sa hľadalo spoľahlivé riešenie pripojenia. Vďaka pozitívnym skúsenostiam s firmou ept a jej produktom Zero8 však hľadanie netrvalo dlho.
