Konektory ept podľa novej špecifikácie PICMG®
Konektor ept Zero8 bol vybraný pre novú špecifikáciu PICMG®
Dopyt po modulárnych priemyselných počítačoch je veľký a bude naďalej rásť, čo potvrdzujú analýzy trhu. Z tohto dôvodu sa pracovná skupina PICMG® pod názvom ModBlox7 dohodla na novom štandarde platnom pre všetkých výrobcov, ktorého cieľom je prepojiť moduly používané prevažne v autobusovej a železničnej technike.
Ciele ModBlox7
ModBlox7 popisuje základnú špecifikáciu modulárneho box-PC, ktorý sa skladá z rôznych funkčných modulov, ako sú procesor, napájanie a vstupy/výstupy. Tento nový, výrobcami nezávislý štandard umožňuje používateľom vďaka interoperabilným funkčným jednotkám realizovať širokú škálu kombinácií zariadení v modulárnom dizajne. Cieľom organizácie PICMG® bolo zároveň znížiť náklady a podporiť udržateľnosť.
Rozsah novej špecifikácie

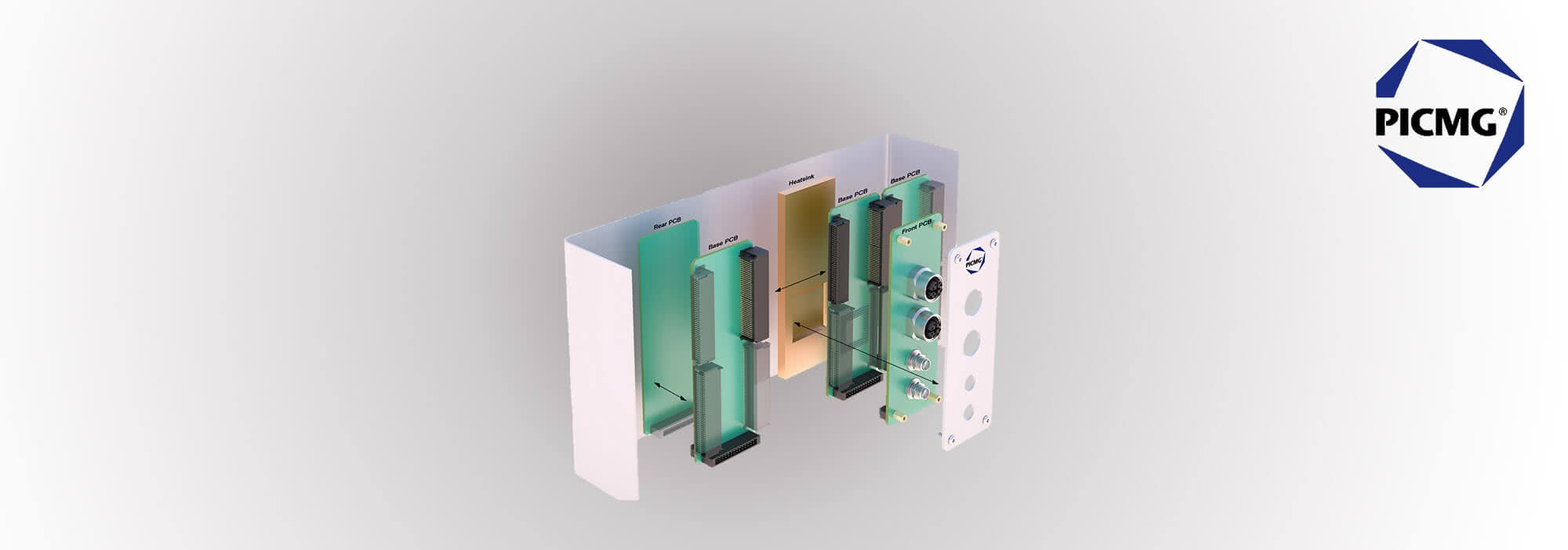

Nová špecifikácia PICMG® zahŕňa mechanickú časť, modulárne funkčné jednotky, ako aj elektrické prepojenie prostredníctvom konektorov s vopred definovaným rozložením pinov. Box-PC sa teda skladá zo skrine, jednej alebo dvoch napájacích jednotiek a jednej alebo dvoch CPU, z ktorých každá má až štyri rozhrania PCI-Express a až osem rozhraní I/O založených na USB. Každý modul môže v závislosti od zložitosti jednotky obsahovať až tri stohované dosky s plošnými spojmi. Rozmery box-PC sú pritom dané výškou aj hĺbkou. Šírka čelnej strany sa naopak mení v závislosti od počtu jednotiek. Tie môžu zase pozostávať z jedného alebo viacerých takzvaných slotov s rozmerom 1,4 palca. Dvanásť slotov sa tak môže zoradiť vedľa seba až do maximálnej šírky 16,8 palca.
Požiadavky na konektor
Pri štandarde pre modulárnu konfiguráciu zariadení sa samozrejme kladie osobitný dôraz na elektrické a mechanické prepojenie jednotlivých modulov prostredníctvom konektorov. V závislosti od podmienok použitia boxových počítačov by sa malo jednať o vysokorýchlostný konektor v SMT, ktorý sa vyznačuje nielen obrovskou odolnosťou pri inštalácii, ale aj vysokými toleranciami pri prevádzke a výnimočnou odolnosťou voči nepriaznivým podmienkam prostredia. Keďže pri niektorých aplikáciách je potrebné zabezpečiť spoľahlivosť prostredníctvom redundancie pomocou ďalšieho konektora, musí byť navyše možné simultánne použitie viacerých konektorov na jednej doske s plošnými spojmi. To si vyžaduje vysokú kompenzáciu posunu pri zapájaní, ako aj tolerancie pri prevádzke.
Zero8 ako konektor prvej voľby
Komisia ModBlox7 našla konektor, ktorý spĺňa rôznorodé požiadavky, v modeli Zero8 od výrobcu konektorov ept. Tento SMT konektor s rozstupom 0,8 mm pochádza z rozsiahlej produktovej rodiny s rôznymi konštrukčnými formami, výškami a počtom pólov, ako aj s voliteľným EMV-stienením. Pre špecifikáciu ModBlox7 sa používa v uhlovom 80-pólovom vyhotovení, čím umožňuje horizontálne prepojenie dosiek s plošnými spojmi susedných jednotiek. Aby sa zabezpečila redundancia a spoľahlivosť, špecifikácia povoľuje aj súčasné použitie dvoch konektorov Zero8. Umožňuje to kompenzácia posunu 0,7 mm pri inštalácii, ako aj prevádzkové tolerancie 0,4 mm. V opačnom prípade by sa moduly mohli pri pripojení poškodiť.
Ďalšou výhodou konektora Zero8 je možnosť súčasného prenosu vysokých prúdov a vysokorýchlostných signálov. Čo sa na prvý pohľad zdá nezlučiteľné, je vďaka konštrukcii konektora v kombinácii s príslušným rozložením pinov úplne realizovateľné, čím sa šetrí priestor aj náklady.

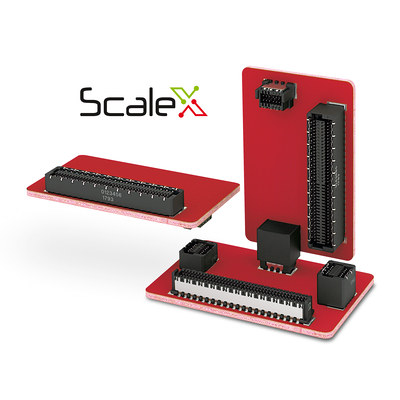

Vďaka svojej rodovo neutrálnej pripojovacej technológii ScaleX s prepletenými nožovými a pružinovými lištami disponuje Zero8 navyše mimoriadnou spoľahlivosťou kontaktov a zaručuje tak spoľahlivý prenos signálu aj pri vibráciách a nárazoch.
Ďalšie informácie o produkte nájdete tu:
Zero8 »
Ďalšou výhodou konektora Zero8 je možnosť súčasného prenosu vysokých prúdov a vysokorýchlostných signálov. Čo sa na prvý pohľad zdá nezlučiteľné, je vďaka konštrukcii konektora v kombinácii s príslušným rozložením pinov úplne realizovateľné, čím sa šetrí priestor aj náklady.
Vďaka svojej rodovo neutrálnej pripojovacej technológii ScaleX s prepletenými nožovými a pružinovými lištami disponuje Zero8 navyše mimoriadnou spoľahlivosťou kontaktov a zaručuje tak spoľahlivý prenos signálu aj pri vibráciách a nárazoch.
Ďalšie informácie o produkte nájdete tu:
Zero8 »
Zero8 aj na prepojenie dosiek plošných spojov v rámci jednotlivých jednotiek
Portfólio Zero8 ponúka presné riešenie aj pre mezanínové prepojenia až troch dosiek s plošnými spojmi v rámci jednej CPU pri zachovaní rovnakých inštalačných podmienok. Použitie viacerých konektorov zo škálovateľnej produktovej rodiny prináša navyše rozhodujúcu výhodu: konektory tak nemusia byť zakaždým nanovo navrhované a schvaľované – používateľ tak ušetrí súvisiace náklady.
Interoperabilita pri súčasnom znížení nákladov a udržateľnosti. Nová špecifikácia sľubuje veľký pokrok pre boxové počítače. S Zero8 sa podarí zabezpečiť spoľahlivé prepojenie jednotlivých modulov. Špecifikácia by mala byť definitívne schválená ešte v prvom štvrťroku.
